【UE5：CesiumForUnreal】——3DTiles数据属性查询和单体高亮
UE5：CesiumForUnreal——3DTiles数据属性查询和单体高亮
目录
0.1 效果展示
0.2 实现步骤
1 数据准备
2 属性查询
2.1 射线检测
2.2 获取featureid
2.3 属性查询
2.4 属性显示
3 单体高亮
3.1 构建材质参数集
3.2 材质参数设置
3.3 添加cesium encode metadata插件
3.4 从纹理中取出特定featureid属性信息
3.5 创建材质图层
3.6 创建混合材质图层
3.7 创建材质实例
3.8 单体化高亮显示
4.扩展
4.1 通用单体高亮设置
4.2 属性拾取和单体高亮控制
0.1 效果展示
在ue5中使用cesiumforunreal加载本地3dtiles数据，3dtiles数据带有属性信息字段，通过材质图层来实现对3dtiles数据进行点击单体高亮显示效果，效果如下：
0.2 实现步骤
1 数据准备

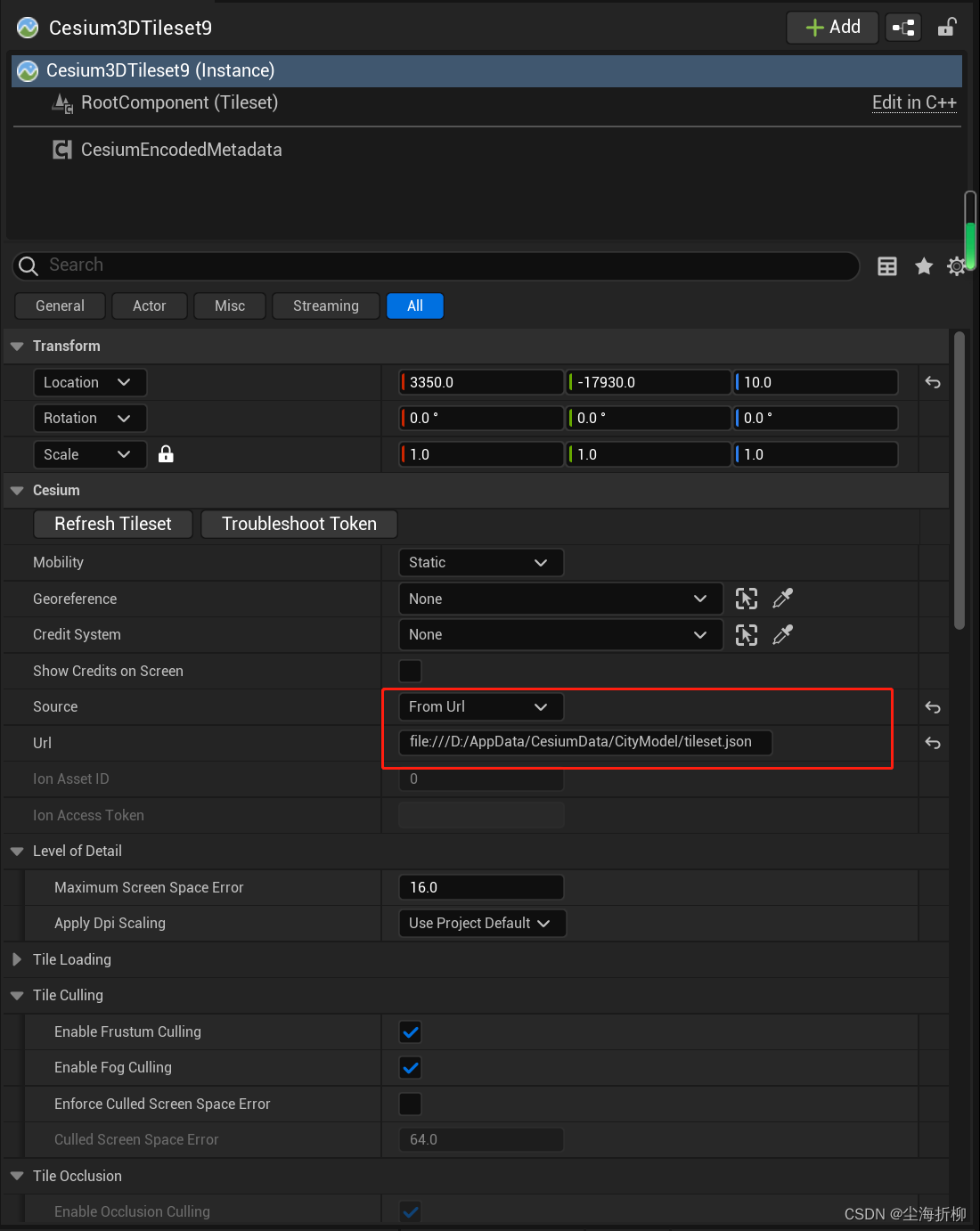

准备本地或者在线发布的带有属性信息字段的3dtiles数据，在线发布可以借助于cesiumlab进行发布，如果是本地数据，url的路径格式为：file:/// + “本地数据的绝对路径”,本例子中，我加载的本地数据路径如下：保证3dtile数据的正确加载显示
2 属性查询
2.1 射线检测

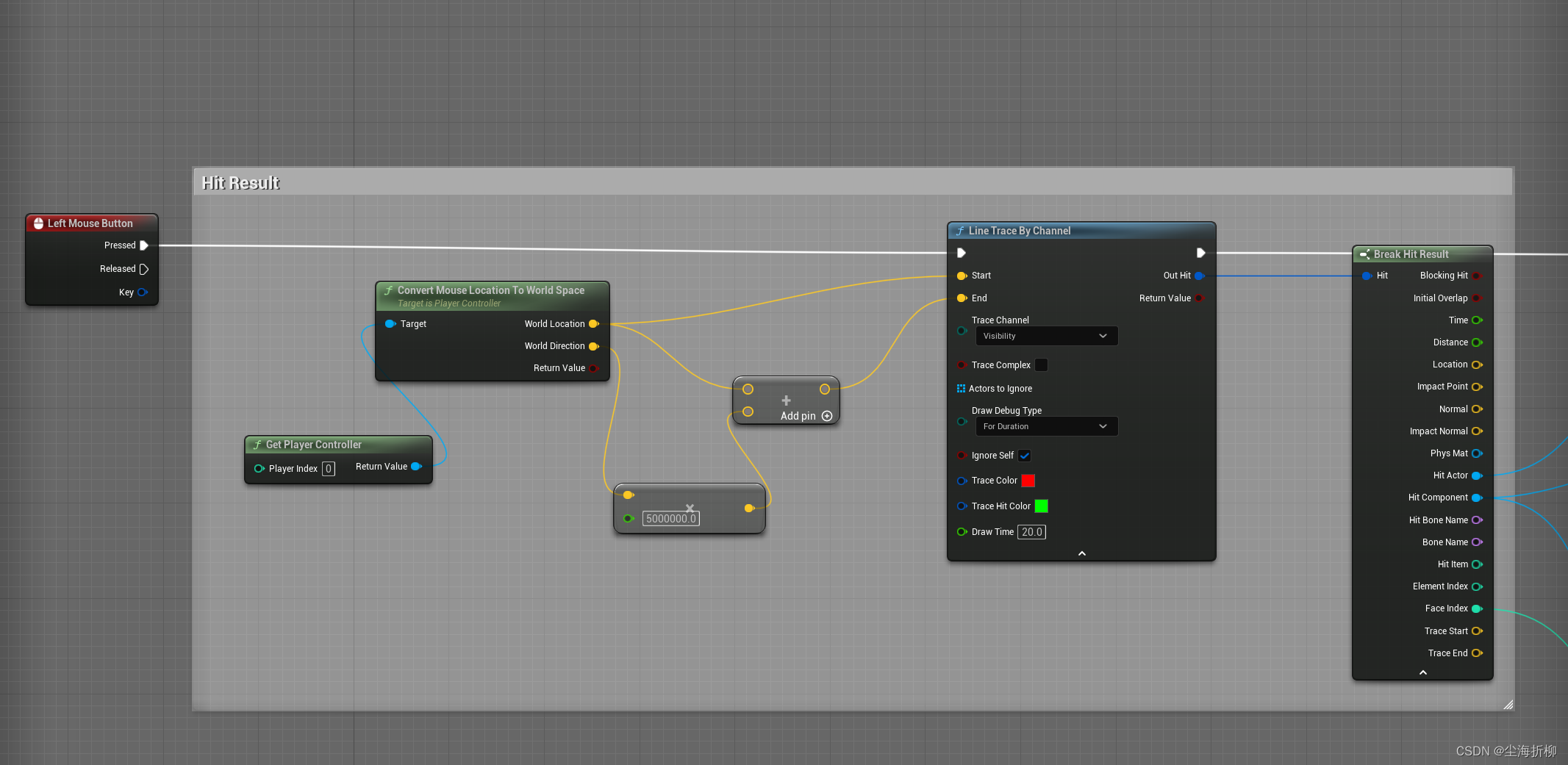

在关卡蓝图中根据鼠标左键按下进行射线检测，获取碰撞hit component和face index
2.2 获取featureid

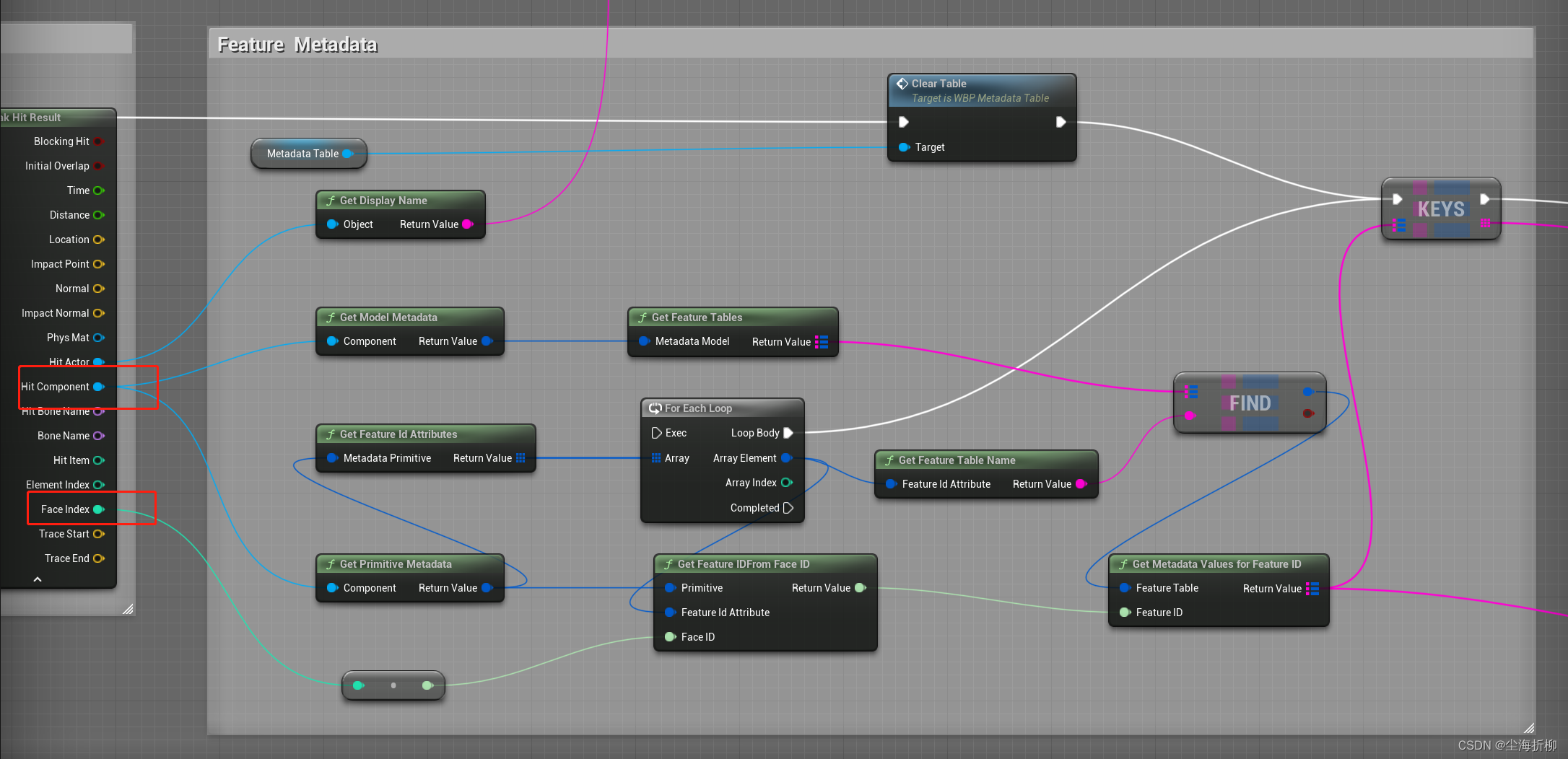

通过碰撞检测到的hit component和faceid,获取到碰撞的featureid
2.3 属性查询

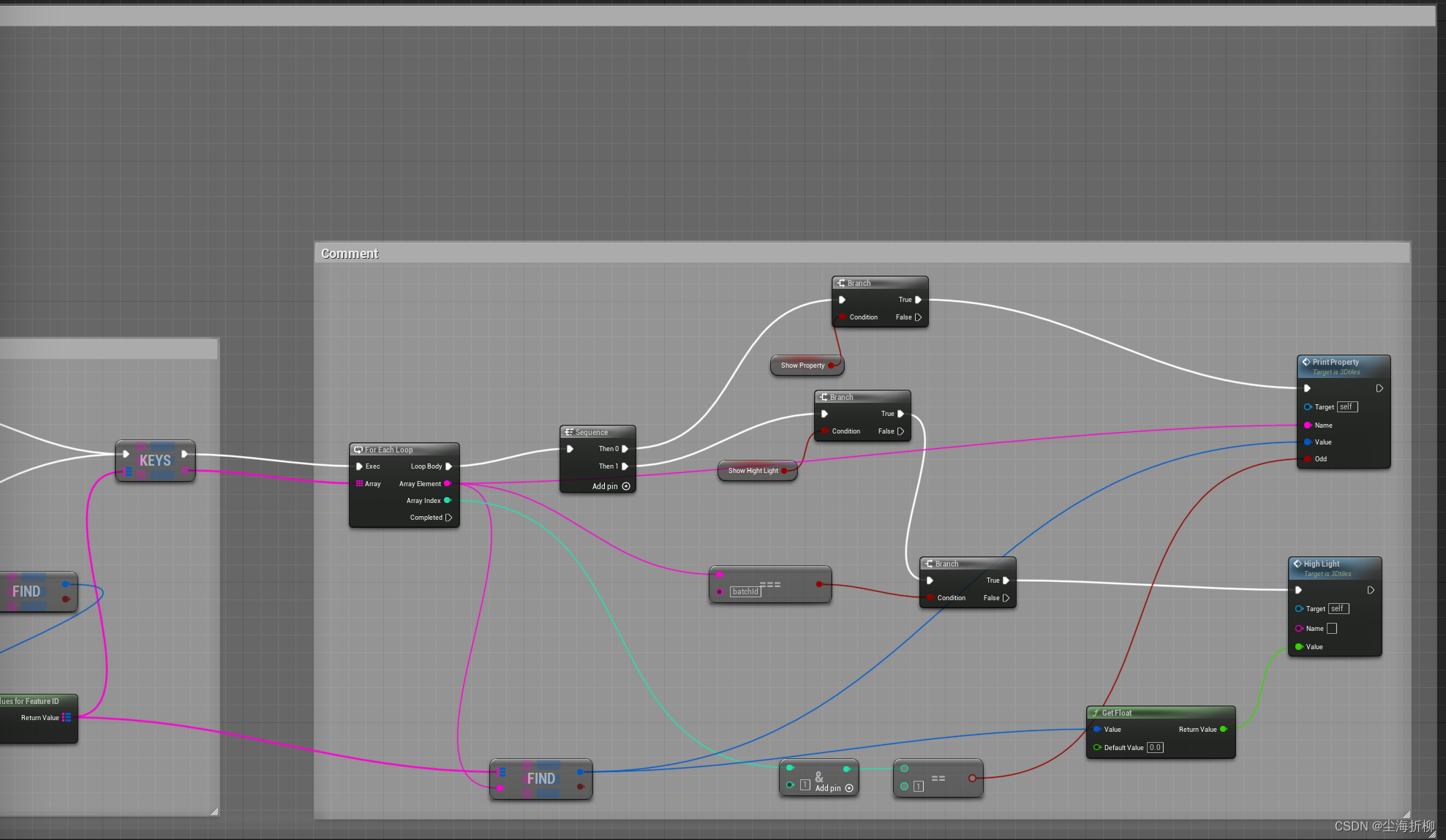

这里参考cesium-unreal-sample示例工程中的widget来显示属性信息（key-value）,具体蓝图实现如下：
2.4 属性显示

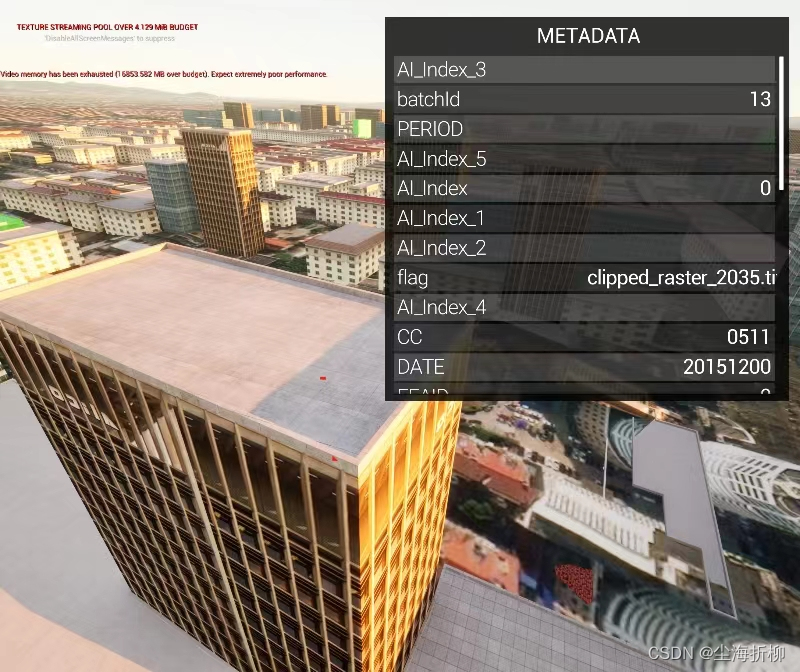

在编辑器视口中运行游戏，鼠标左键点选，就可获取到属性查询信息
3 单体高亮
3.1 构建材质参数集
