【三维重建工具】NeRFStudio、3D GaussianSplatting、Colmap安装与使用指南（更新中）

场景/物体三维重建过程：首先用colmap估计图像位姿，而后以图像和位姿作为出入，用nerf或gaussian splatting进行三维重建

一、nerfstudio安装

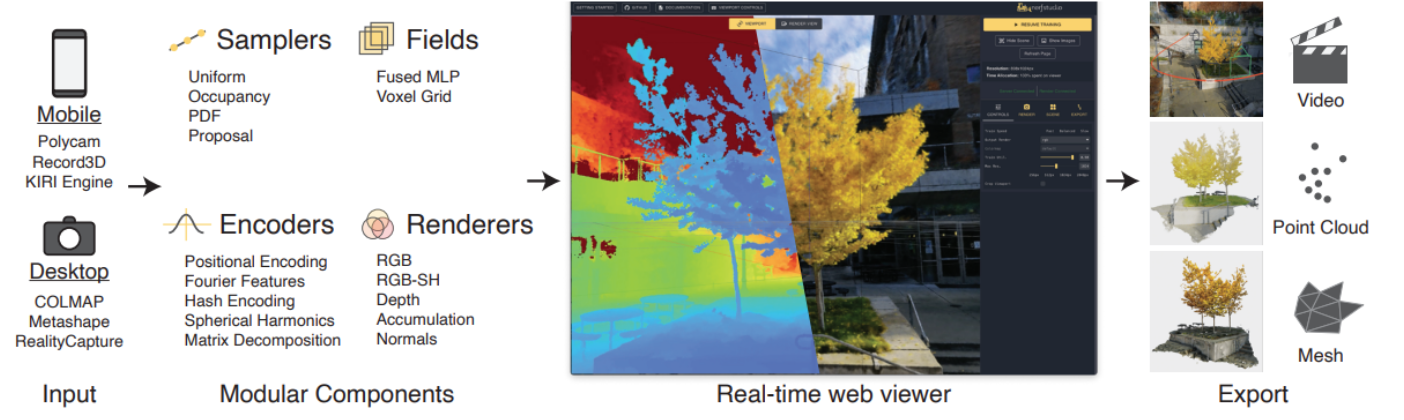

  简介：nerfstudio，一个用于nerf开发的模块化pytorch框架。框架中用于实现基于nerf的方法的组件即插即用，使得研究人员和相关从业者可以轻松地将nerf集成到自己的项目中。框架的模块化设计支持实时可视化工具，导入用户真实世界捕获的数据集外（in-the-wild）数据，以及导出为视频，点云和网格表示的工具。近期，还导入了instantngp、3d gaussian splatting等最新重建算法。

1.安装（ubuntu系统）

  下载项目代码到本地：

git clone https://github.com/nerfstudio-project/nerfstudio.git

  可以去github直接下载zip文件，也可以按照以上命令git。网络不好可以去gitee(码云)加速。

cd nerfstudio
pip install --upgrade pip setuptools
pip install -e .

2.安装（windows系统）

2.1.安装vs2019 + cuda 11.6;
2.2.通过conda创建虚拟环境nerfstudio,依次执行如下命令：

conda create --name nerfstudio -y python=3.8
conda activate nerfstudio
python -m pip install --upgrade pip

3.3.安装依赖：
  (1).pytorch 1.13.1, 执行如下命令：

pip install torch==1.13.1+cu116 torchvision==0.14.1+cu116 -f https://download.pytorch.org/whl/torch_stable.html

  (2).tinycudann, 执行如下命令：

pip install ninja git+https://github.com/nvlabs/tiny-cuda-nn/#subdirectory=bindings/torch

3.4.安装nerfstudio，依次执行如下命令:

git clone git@github.com:nerfstudio-project/nerfstudio.git
cd nerfstudio
pip install --upgrade pip setuptools
pip install -e .

5.安装ffmpeg, 执行如下命令：

conda install -c conda-forge ffmpeg

6.安装colmap, 执行如下命令：

conda install -c conda-forge colmap
conda install -c conda-forge mpir

7.安装hloc,依次执行如下命令: 可选，windwos上不支持pycolmap

cd ..
git clone --recursive https://github.com/cvg/hierarchical-localization/
cd hierarchical-localization/
pip install pycolmap # windows不支持
python -m pip install -e .

二、安装tinycudann

pip install git+https://github.com/nvlabs/tiny-cuda-nn/#subdirectory=bindings/torch

  这句命令不成功的，请切换gcc与g++版本，方法见最后

三、colmap安装与使用

   colmap是用来对一系列图像进行位姿匹配，从而生成场景的三维模型（点云）。也就是你对一个场景拍摄了很多照片，colmap可以估计出每张照片的相机位置（pose，是nerf的输入），并利用sfm算法生成三维模型。使用nerf和gaussian splatting进行三维重建必备的工具。

1. 安装依赖

sudo apt-get install \
    git \
    cmake \
    ninja-build \
    build-essential \
    libboost-program-options-dev \
    libboost-filesystem-dev \
    libboost-graph-dev \
    libboost-system-dev \
    libeigen3-dev \
    libflann-dev \
    libfreeimage-dev \
    libmetis-dev \
    libgoogle-glog-dev \
    libgtest-dev \
    libsqlite3-dev \
    libglew-dev \
    qtbase5-dev \
    libqt5opengl5-dev \
    libcgal-dev \
    libceres-dev

2. 安装colmap

git clone https://github.com/colmap/colmap.git
cd colmap
mkdir build
cd build
sudo cmake .. \
      -d cmake_cuda_compiler="/usr/local/cuda-11.3/bin/nvcc" ../cmakelists.txt \
      -d cmake_cuda_architectures='89'
cd ..
sudo make -j24
sudo make install

  注意：
  更改以上命令中cuda路径，以及最后的显卡算力（75代表turing架构，如rtx 20系列；80代表ampere架构，如rtx 30系列；89为rtx4080 显卡等）

3.使用colmap

3.1 可视化界面使用

使用命令打开colmap

colmap gui

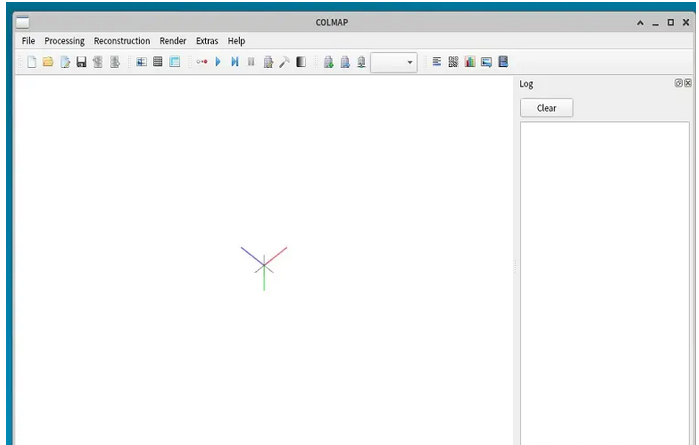

打开界面如下：

1.创建 project_cat 文件夹，把图片放 project_cat/images 下

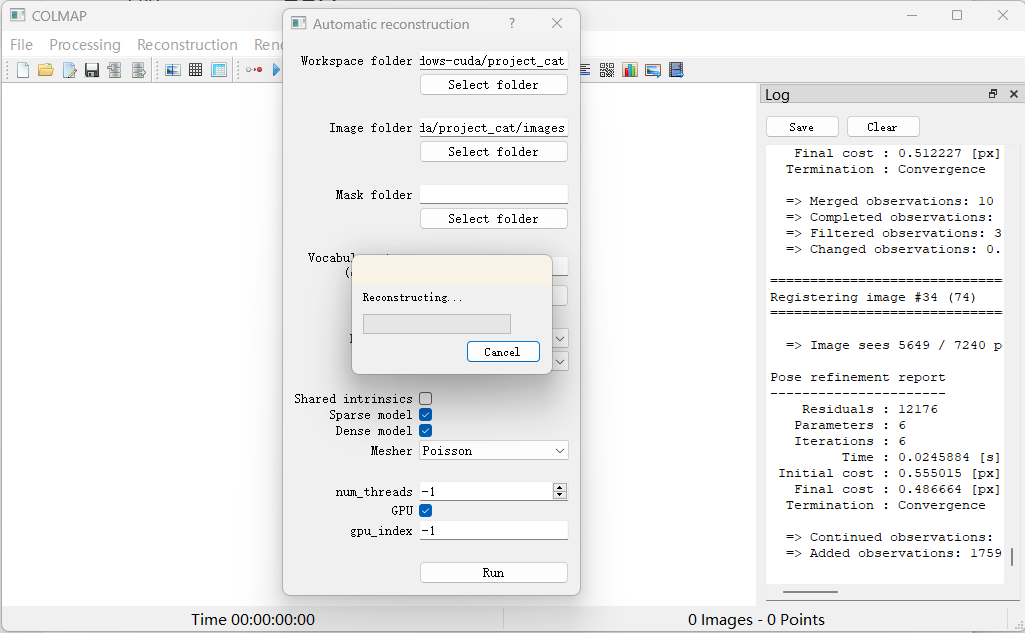

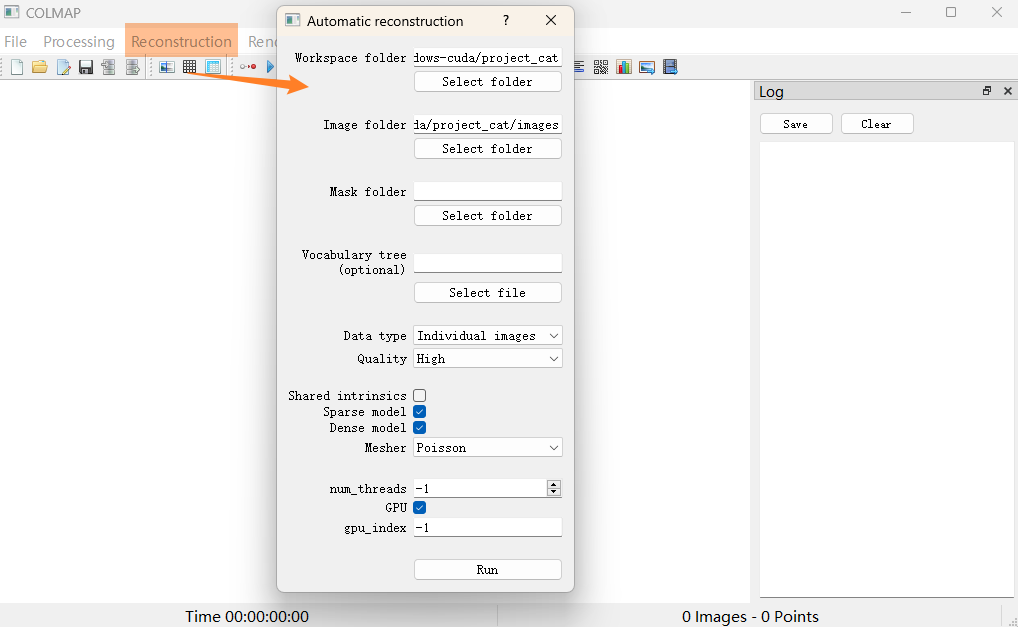

2.执行 automatic reconstruction 重建，如下：‘


  需要等待比较久的时间，最开始比较占用cpu,大概执行的是特征点计算和匹配一类的，后面会占用比较大的gpu使用率，gpu内存占用大概2g.

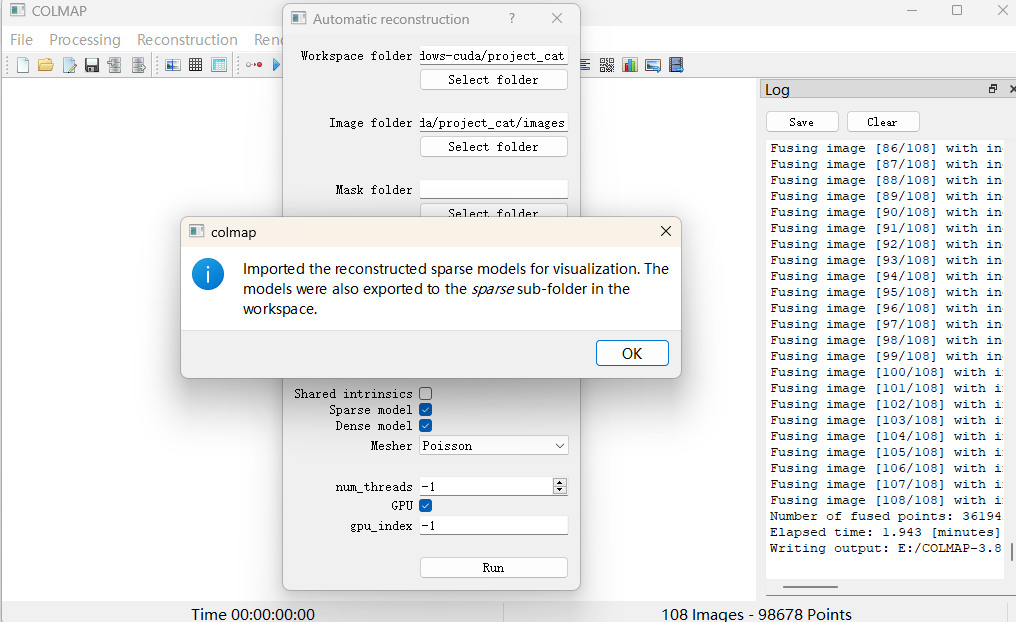

  到下面的界面后表明完成。

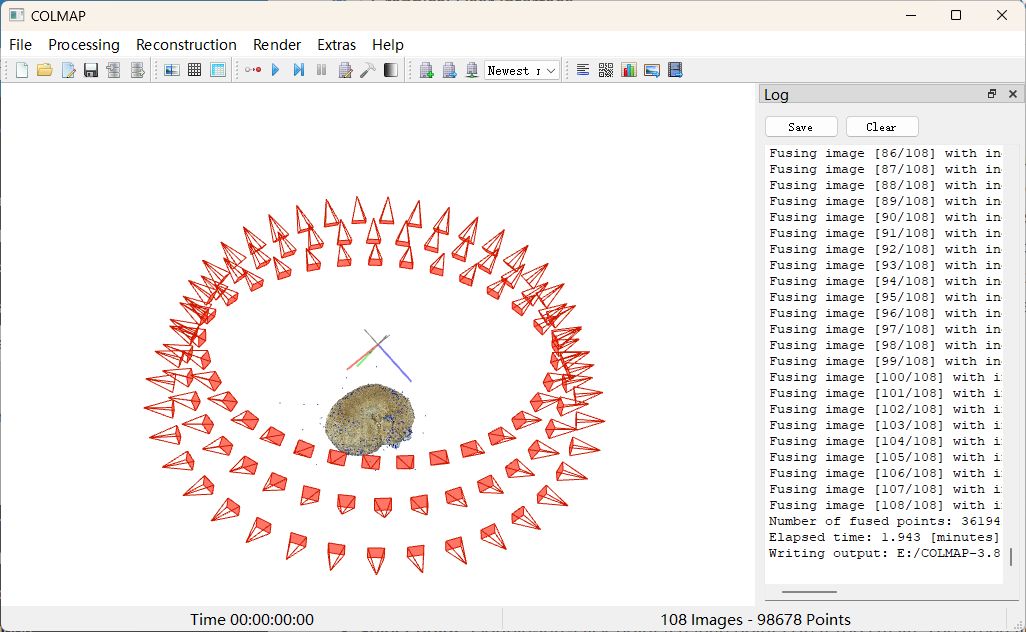

  同时介绍了可视化sparse, dense, mesh 模型结果的方法。最终效果如下：

一些参数说明：

3.2 nerfstudio命令行调用colmap

  除以上可视化界面直接计算图片的pose以外，还可以用nerfstudio调用colmap：

ns-process-data images --sfm-tool hloc --feature-type superpoint --matcher-type superglue --data '/path/to/img'  --output-dir '/path/to/img'

  其优点是利用superpoint 和 superglue深度特征，替代原始的sift提取特征

四、使用nerfstudio进行三维重建

4.1.通过colmap生成数据集，也可从网上，如https://data.nerf.studio/nerfstudio/ 下载lego 乐高玩具测试集，并拷贝到nerfstudio的data/nerfstudio目录下，data/nerfstudio需自己创建;

4.2.采用colmap生成数据集时，需执行如下命令生成transforms.json：

ns-process-data images --data data/nerfstudio/lego/train --output-dir data/nerfstudio/lego --camera-type perspective --matching-method exhaustive --sfm-tool colmap --crop-factor 0.0 0.0 0.0 0.0

4.3.训练命令如下：迭代产生的checkpoint存储在outputs/lego/nerfacto目录下

ns-train nerfacto --data data/nerfstudio/lego --vis viewer --max-num-iterations 50000

参数为数据路路径，迭代次数等。还可添加其他参数，用命令ns-render --help查看官方文档

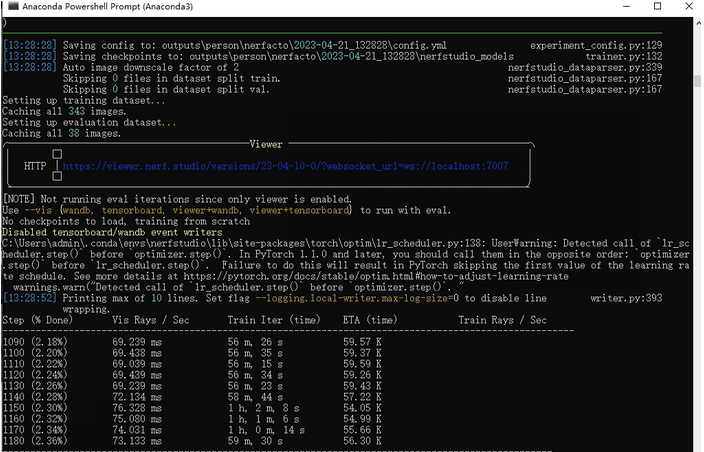

  训练进度如下图所示：

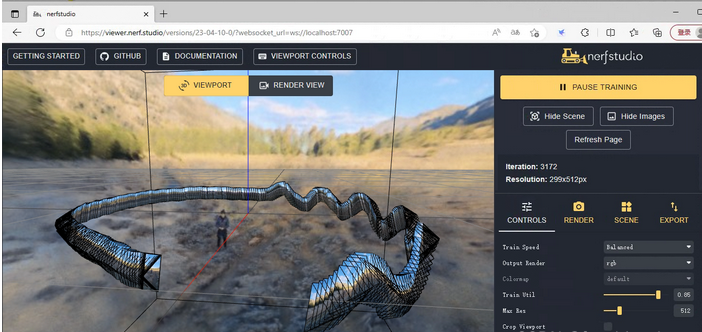

训练结束后，会显示本地浏览地址。打开web实时预览: https://viewer.nerf.studio/versions/23-04-10-0/?websocket_url=ws://localhost:7007 ,如下图所示:

加载预训练模型，继续训练命令为：

ns-train nerfacto --data data/nerfstudio/person --load-dir outputs/person/nerfacto/2023-08-23_152364/nerfstudio_models

加载预训练模型进行可视化查看：

ns-viewer --load-config outputs/person/nerfacto/2023-04-23_152364/config.yml

训练结果可以导出为 (1).渲染视频； (2).点云；(3).mesh.

五、3d gaussiansplatting安装与使用（即将到来）

5.1 安装

  首先，克隆代码到本地（–recursive是为了添加sibr的可视化库，用于显示结果）

git clone https://github.com/graphdeco-inria/gaussian-splatting --recursive

  然后，cd目录到gaussian-splatting 下，按照yml创建环境：

cd gaussian-splatting
set distutils_use_sdk=1                   # 只有 windows 需要
conda env create --file environment.yml
conda activate gaussian_splatting

安装整体比较简单，基本一键式安装

5.2 使用

  首先，自带的库可以把视频，处理成图片。例如：

ffmpeg -i -qscale:v1-qmin1-vffps c:users\data\crane.mov -qscale:v 1 -qmin 1-vf fps= %04d.jpg

  然后，是用colmap处理图像，获得每张图像的pose：

python convert.py -s data/crane

由于我已经用colmap处理好了图像，因此需要修改以上代码。首先，需要创建 ‘ distorted’文件夹，并将 ‘colmap’中的‘spase’ 文件夹复制进去；然后复制 ‘images’文件夹，并重命名为‘input’。然后执行修改后的命令：

python convert.py -s 'data/crane' --skip_matching

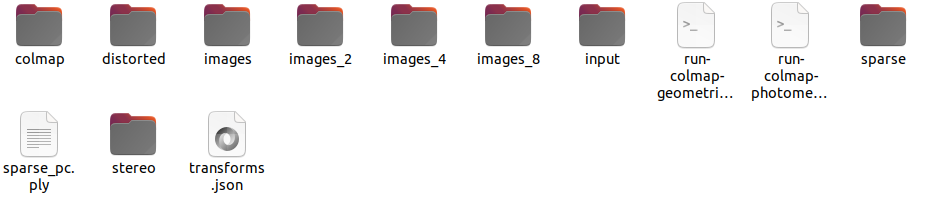

得到的数据集格式如下：

  最后，开始训练：

python train.py -s 'data/crane' --data_device cpu  --iterations  30000

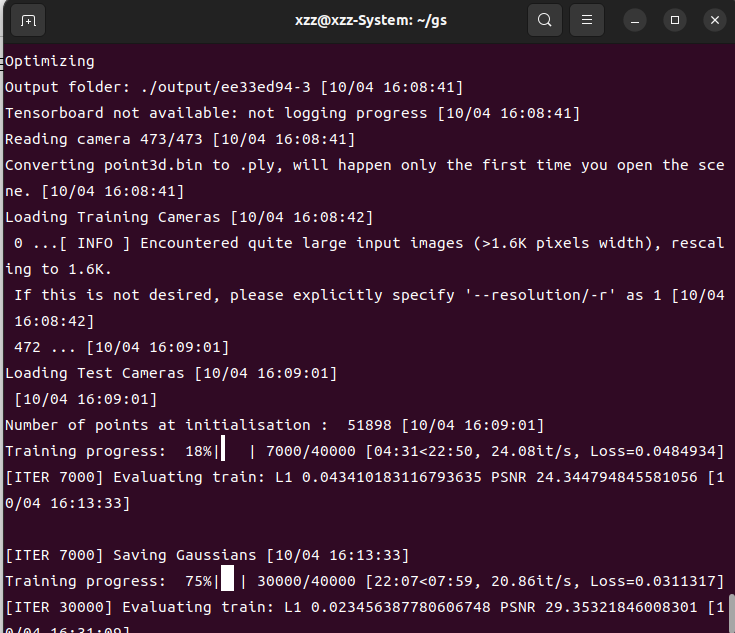

以上参数可选gpu或cpu，一般训练30k就能收敛。想细节更好，建议往100k训练。500张图，4080gup，30k大概需要半小时内（但是colmap需要一小时）。以下是训练截图：
最上面一行output那，显示了保存路径。

  结果可视化：

./sibr_viewers/install/bin/sibr_gaussianviewer_app -m ./output/ee33ed94-3

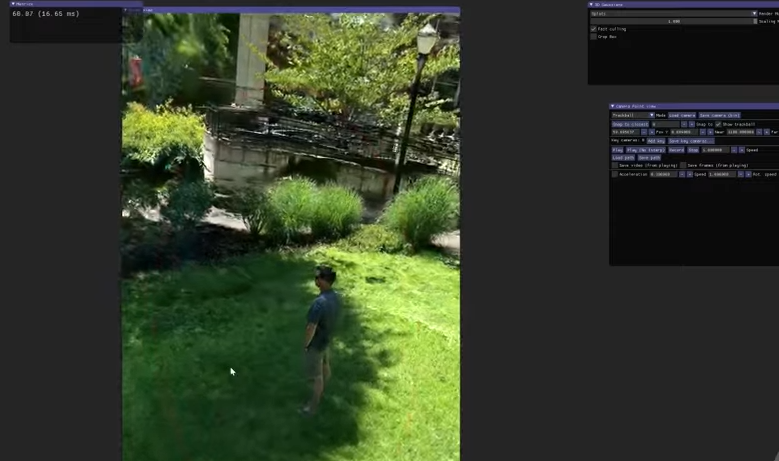

以上命令，需要将路径改为自己的。可视化效果如下：

  可以通过键盘的‘wsad’进行移动，‘ikjl’键来切换视角。只要照片拍的好，效果就好。具体数据采集问题，可以咨询博主。

五* cuda安装（附c++编译器说明）

提示：安装cuda前，首先要确保gcc与g++编译器的版本，与cuda版本相匹配。不确定的先看第5节

1、查看已安装的cuda版本

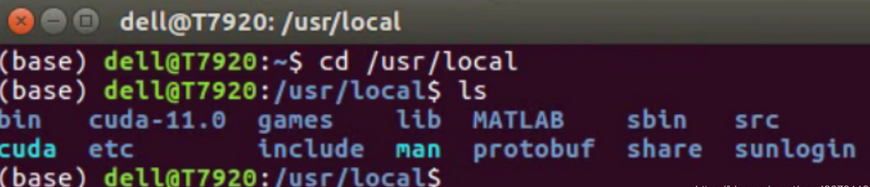

  所有已安装的cuda版本默认保存在/usr/local路径下，cd到该路径下通过ls命令查看：

2、查看当前使用的cuda版本

  在/usr/local路径下通过 stat cuda 命令查看当前使用的cuda版本：

3、安装新的cuda版本——cuda11.3为例

3.1、下载对应版本的cuda安装包: 链接（选择下载runfile文件）

3.2、在下载文件的目录下，通过命令进行安装：

sudo sh cuda_10.0.130_410.48_linux.run

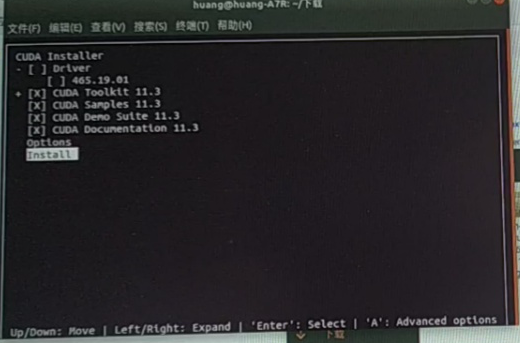

## 安装时去掉对显卡驱动的安装，如下图中去掉第一行

3.3、修改环境变量
  系统环境中修改cuda版本。执行以下命令，打开环境路径，在最后添加并保存：

gedit ~/.bashrc

## 默认为以上软连接的路径
export path=/usr/local/cuda/bin:$path
export ld_library_path=/usr/local/cuda/lib64:$ld_library_path
export cuda_home=/usr/local/cuda

## 也可以指定具体路径
export path=/usr/local/cuda-11.3/bin:$path
export ld_library_path=/usr/local/cuda-11.3/lib64:$ld_library_path

保存环境变量：

source ~/.bashrc

4、cuda版本的切换

4.1、删除原版本的cuda软连接

sudo rm -rf /usr/local/cuda

4.2、建立新的指向cuda-10.0的软连接

sudo ln -s /usr/local/cuda-10.0 /usr/local/cuda

5.切换gcc与g++版本

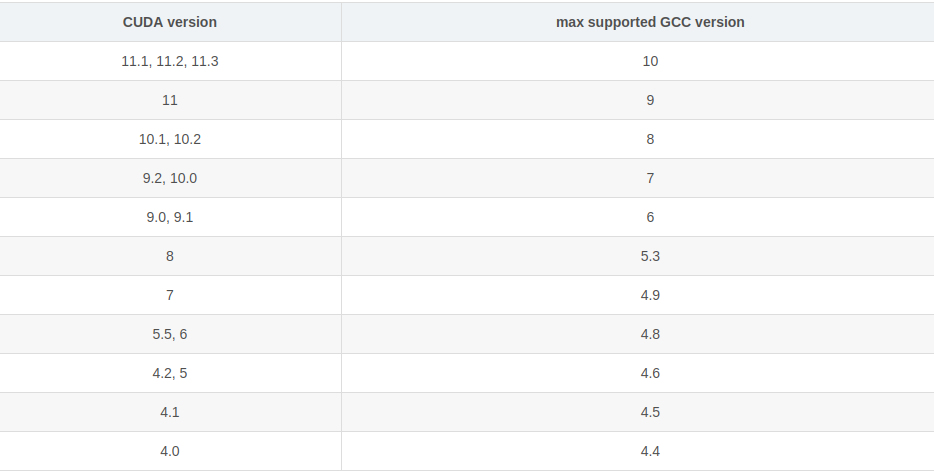

  cuda支持的最高版gcc与g++如下表，大部分人都需要降级gcc：

  安装对应版本gcc与g++（这里以cuda11.3对应的9.5为例）：

sudo apt-get install gcc-9
sudo apt-get install g++-9

  随后，进入/usr/bin目录下删除旧版本gcc/g++文件（这里只是删除了软连接）：

cd /usr/bin
sudo rm gcc g++

  最后，将gcc/g++和新安装的gcc-9/g+±9关联起来：

sudo ln -s gcc-9 gcc
sudo ln -s g++-9 g++

  查看最新版本：

gcc -v

  其他切换版本方法：gcc版，默认使用优先级最高的版本。设置gcc 10优先级为100，设置gcc 9优先级为70。那么默认使用gcc10。

sudo update-alternatives --install /usr/bin/gcc gcc /usr/bin/gcc-10 100 --slave /usr/bin/g++ g++ /usr/bin/g++-10 --slave /usr/bin/gcov gcov /usr/bin/gcov-10
sudo update-alternatives --install /usr/bin/gcc gcc /usr/bin/gcc-9 70 --slave /usr/bin/g++ g++ /usr/bin/g++-9 --slave /usr/bin/gcov gcov /usr/bin/gcov-9

  随后，使用以下命令来选择版本（默认选择第1行的，序号为0）

sudo update-alternatives --config gcc

• 批量修改文件名（先cd到对应路径）：
  for i in katex parse error: expected group after '_' at position 21: …0 300); do mv *_̲{i}.png ${i}.png 2>/dev/null; done
