本文转自 周贺贺，baron，代码改变世界ctw，arm精选， armv8/armv9，trustzone/tee，secureboot，资深安全架构专家，11年手机安全/soc底层安全开发经验。擅长trustzone/tee安全产品的设计和开发。文章有感而发。
1、背景：

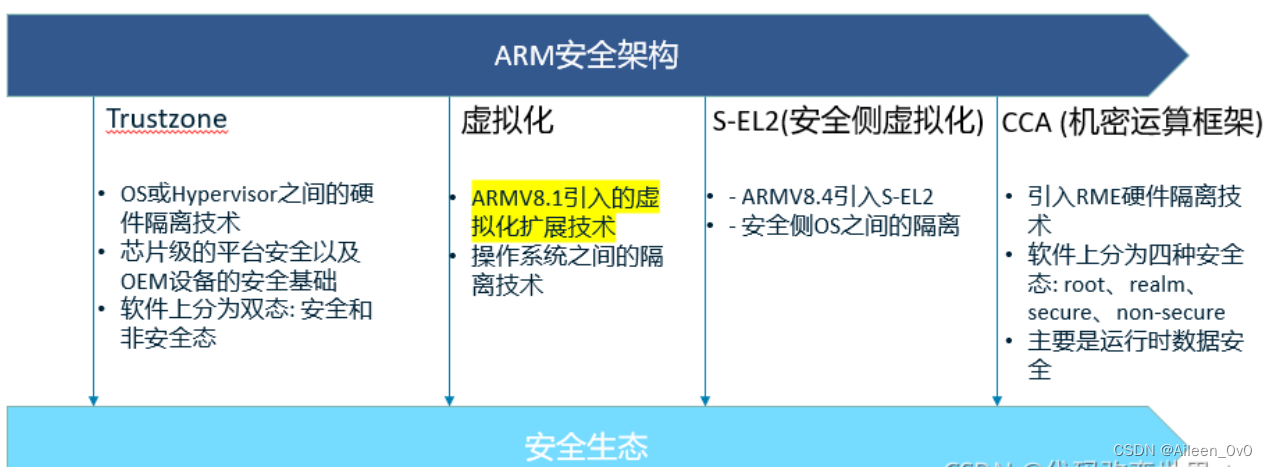

随着时代的发展、科技的进步，安全需求的趋势也越来越明显，arm也一直在调整和更新其新架构，很多都是和安全相关的。 如下列出了一些和安全相关的架构

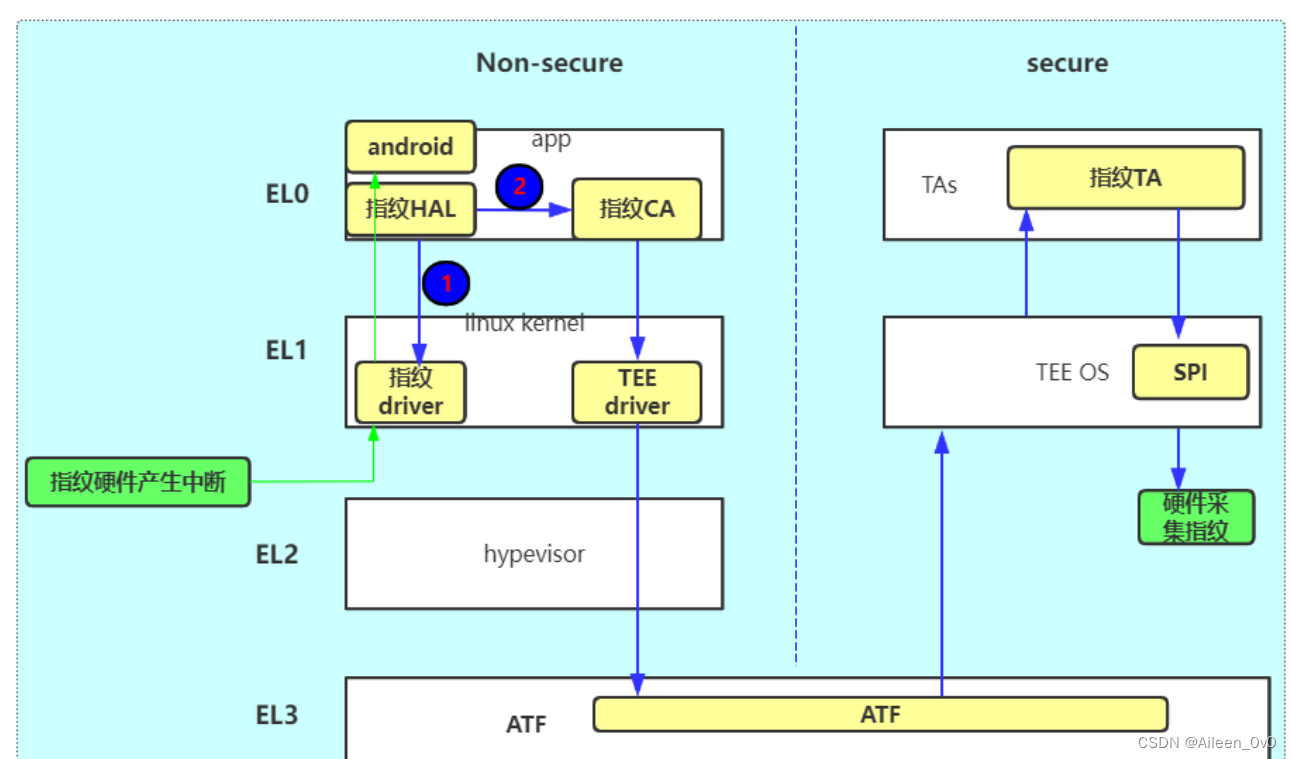

| trustzone做为arm安全架构的一部分，从 2008 年 12月 arm 公司第一次 release trustzone 技术白皮书。() 2013 年 apple 推出了第一款搭载指纹解锁的 iphone：iphone 5s，用以保证指纹信息安全的 secure enclave 技术据分析深度定制了 arm trustzone 架构，印象中这大概是 trustzone 技术第一次走进大众视线。到如今 trustzone 技术已经成为移动安全领域的重要基础技术，你也许不了解它的技术原理，但它一直默默为你守护你的指纹信息，账户密码等各种敏感数据。 如下也列出了一张在trustzone架构下的一张指纹的框图，这也是这些年(2015-至今)比较流行的一张软件框图。 |
1.1、arm trustzone的安全扩展简介

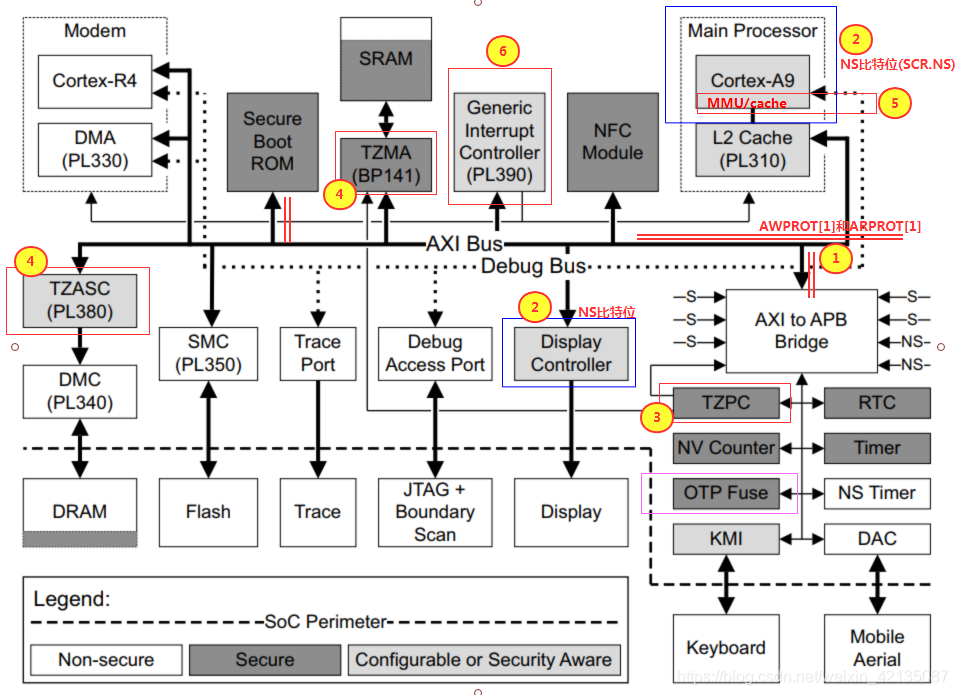

| 从上文我们已经知道， arm trustzone不具体指一个硬件，也不是一个软件，而是一个技术架构，在支持arm trustzone的soc中，需按照arm trustzone技术对各个子模块进行设计。如下便展示了一个soc的trustzone架构下的设计框图 |
其中：
- (1)、amba-axi总线的扩展, 增加了标志secure读和写地址线：awprot[1]和arprot[1]
- (2)、processor的扩展(或者说master的扩展)，在arm core内部增加了scr.ns比特位，这样arm core发起的操作就可以被标记“是以secure身份发起的访问，还是以non-secure身份发起的访问”
- (3)、tzpc扩展，在axi-to-apb端增加了tzpc，用于配置apb controller的权限(或者叫secure controller)，例如将efuse(otp fuse)配置成安全属性后，那么processor以non-secure发起的访问将会被拒绝，非法的访问将会返回给axi总线一个错误。
- (4)、tzasc扩展，在ddrc(dmc)之上增加一个memory filter，现在一般都是使用tzc400，或由soc厂商自己设计一个这样的ip，或叫mpu，或集成在dmc内部，它的作用一般就是配置ddr的权限。 如果配置了ddr中某块region为安全属性，那么processor以non-secure发起的访问将会被拒绝。
- (5)、mmu/cache对安全扩展的支持 在软件架构的设计中，就分为: non-secure el0&1 transslation regime 和 secure el0&1 transslation regime，即normal world和secure world侧使用不同的transslation regime，其实就是使用不同的ttbrx_eln寄存器，使用不同得页表。 注意：在armv7上，ttbrx_el0、ttbrx_el1是banked by security state，也就是说在安全世界和非安全世界各有一组这样的寄存器，所以在linux和tee中可以各自维护一张自己的内存页表. 在armv8/armv9上，ttbrx_el0、ttbrx_el1不再是banked了，但是world switch时会在atf中switch cpu context, 所以从hypervisror或os的视角来看，依然还是两套不同的ttbrx_eln寄存器，linux和tee各有各的页表。 而在tlb中，又为每一个entry增加了non-secure属性位，即标记当前翻译出的物理地址是secure还是non-secure； cache的扩展：在cache的entry中的tag中，有一个non-secure identifier标记为，表示当前缓存数据的物理地址是属于non-secure还是secure。
- (6)、gic对安全扩展的支持，在gicv2、gicv3的版本中，都增加了对安全扩展的支持. 以gicv3为例，将中断划分成了group0、secure group1和non-secure group1. 在软件的配置下，group0和secure group1的中断将不会target到ree(linux)中处理
1.2、arm trustzone的安全扩展详细解剖
1.3、 amba-axi对trustzone的支持
arprot[2:0]和awprot[2:0] 分别是读通道和写通道中的关于权限的信号，例如他们中的bit[1]则分别表示正是进行secure身份的读或secure身份的写操作。
1.4processor的scr.ns比特位
scr_el3.ns 表示当前processor的安全状态，ns=1表示是non-secure的，ns=0表示是secure的
2.tzc400和tzpc简介

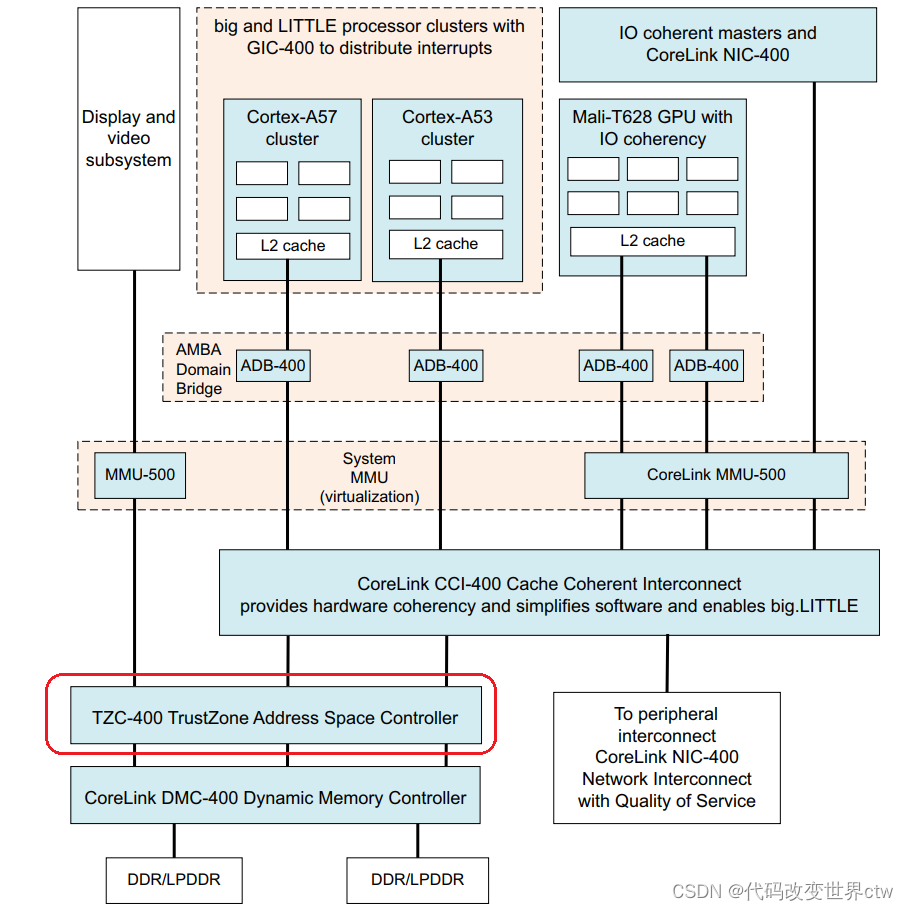

tzc400接在core和(dmc)ddr之间，相当于一个memory filter。 tzc400一般可以配置8个region（算上特殊region0, 也可以说9个），然后可以对每一个region配置权限。例如讲一块region配置成secure rw的，那么当有non-secure的master来访问这块内存时，将会被tzc挡住。
2.1 mmu对trustzone的支持

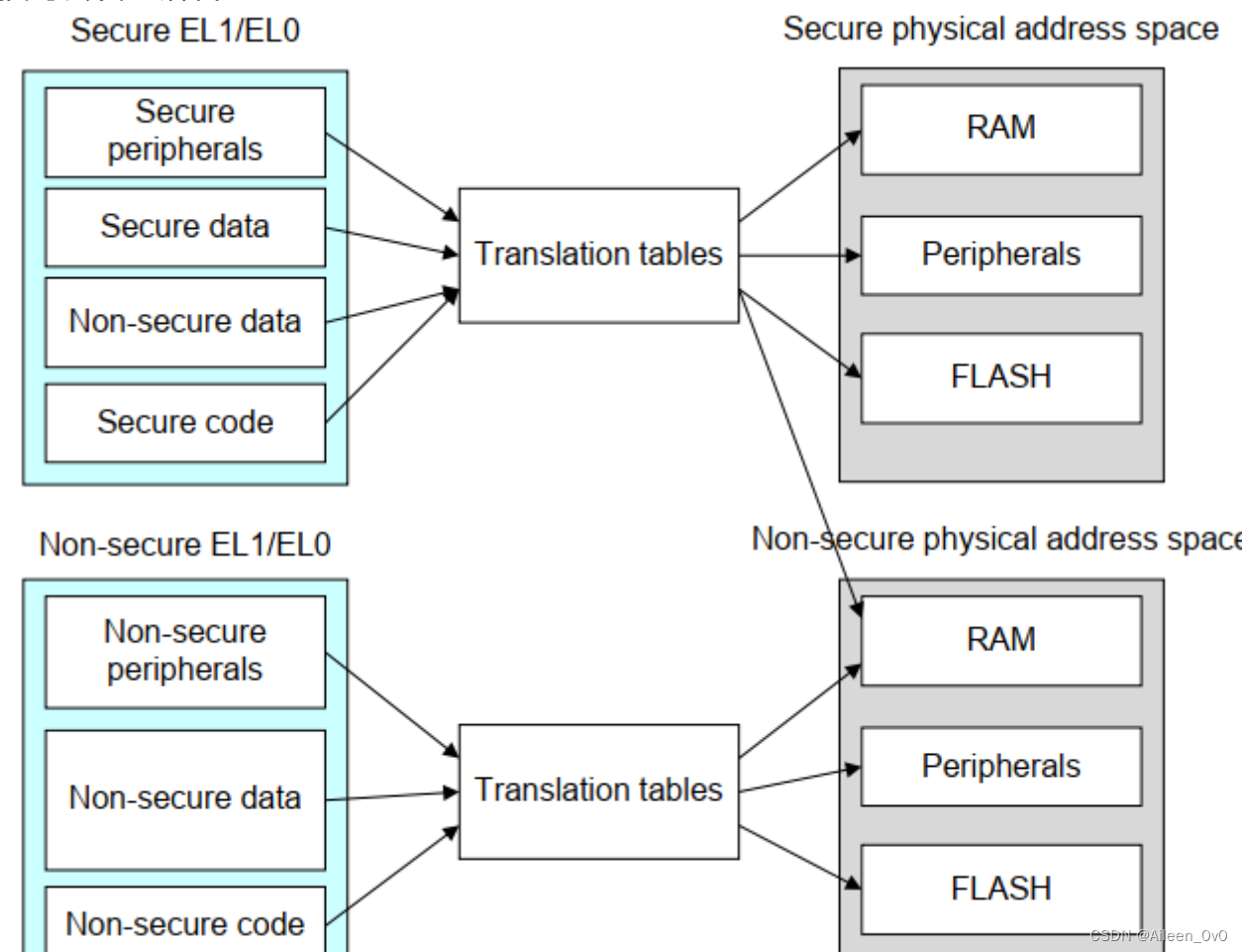

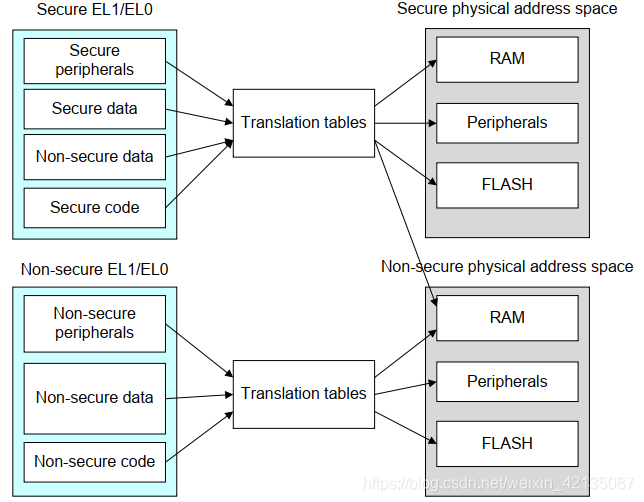

首页，在软件架构的设计中，就分为: non-secure el0&1 transslation regime 和 secure el0&1 transslation regime，即normal world和secure world侧使用不同的transslation regime;
其实就是使用不同的ttbrx_eln寄存器，使用不同得页表 其次，在mmu使用的页表中，也有ns比特位。
non-secure transslation regime 只能翻译ns=1的页表项，secure transslation regime 可以翻译ns=1和ns=0的页表项。
即secure的页表可以映射non-secure或secure的内存，而non-secure的页表只能去映射non-secure的内存，否则在转换时会发生错误
在page descriptor中(页表entry中)，有ns比特位（bit[5]），表示当前的映射的内存属于安全内存还是非安全内存：
2.2 cache对trustzone的支持

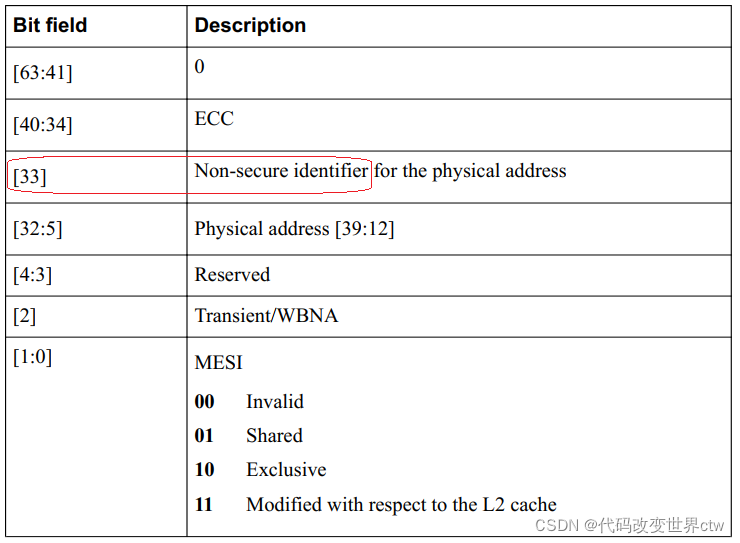

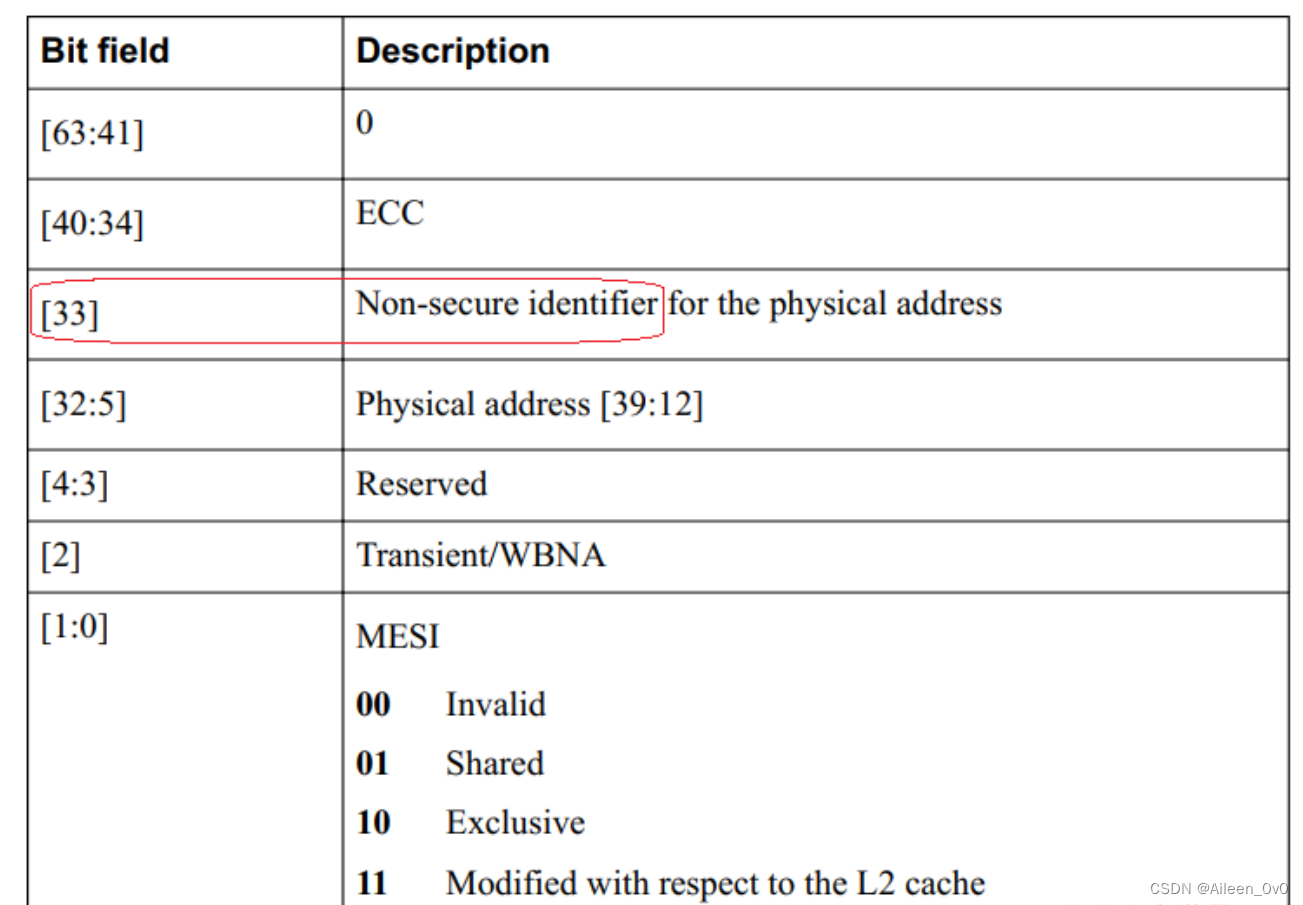

如下所示，以为cortex-a78为例，l1 data cache tag中 ，有一个ns比特位（bit[33]），表示当前缓存的cacheline是secure的还是non-secure的
2.3 tlb对trustzone的支持

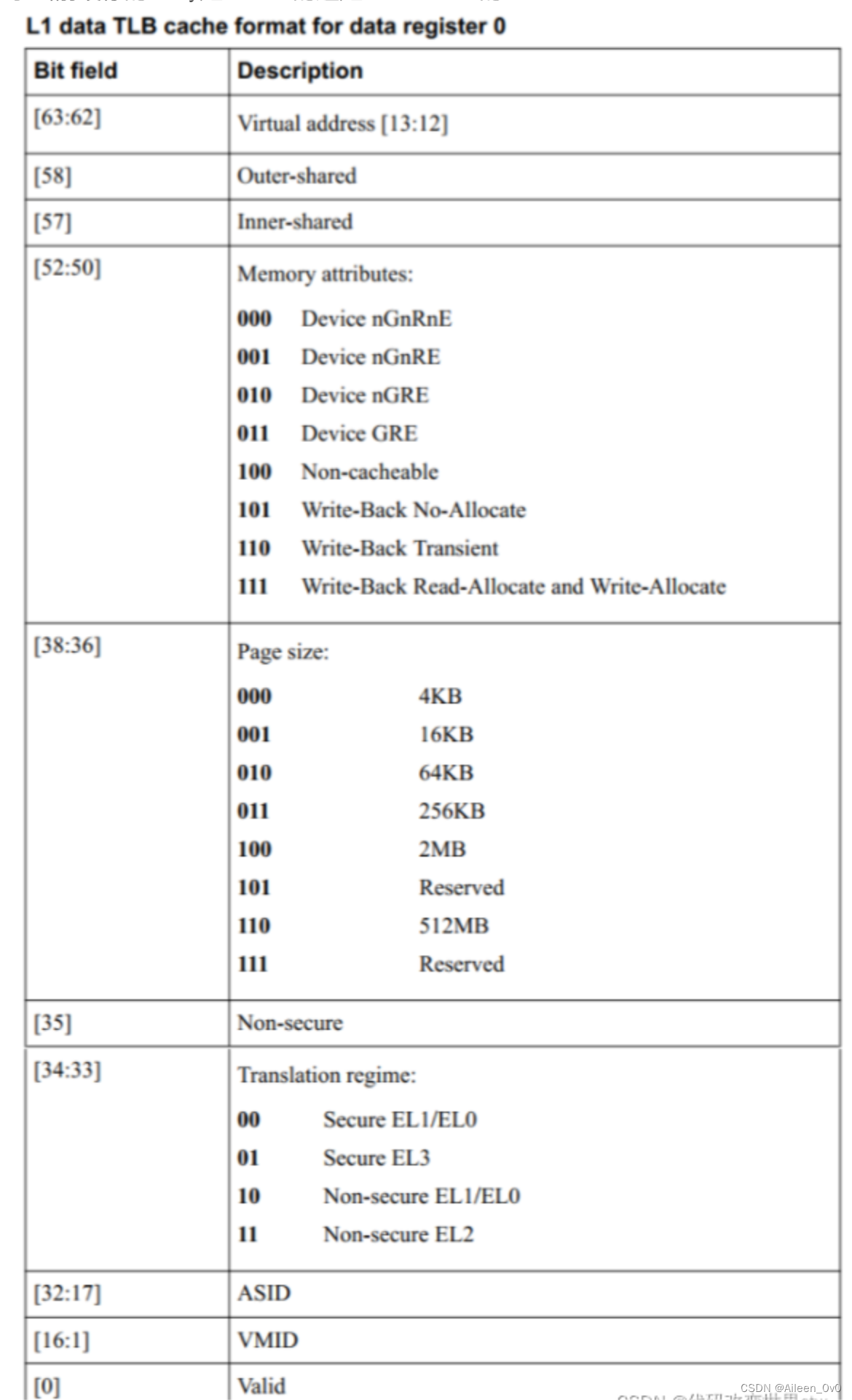

如下所示，以为cortex-a78为例，l1 data tlb entry中 ，有一个ns比特位（bit[35]），表示当前缓存的entry是secure的还是non-secure的
2.4 gicv的安全中断
在gicv2/gicv3中，支持了安全中断，配置有如下： （1）、group分组(gicd_igrouprn) – gicv2 ◾group0：安全中断，由nfiq驱动 ◾group1：非安全中断，由nirq驱动
（2）、group分组(gicd_igrouprn)– gicv3 ◾group0：安全中断 ◾non-secure group1：非安全中断 ◾secure group1：安全中断
3.arm trustzone技术对软件带来的变化
arm trustzone技术对软件框架带来了变化

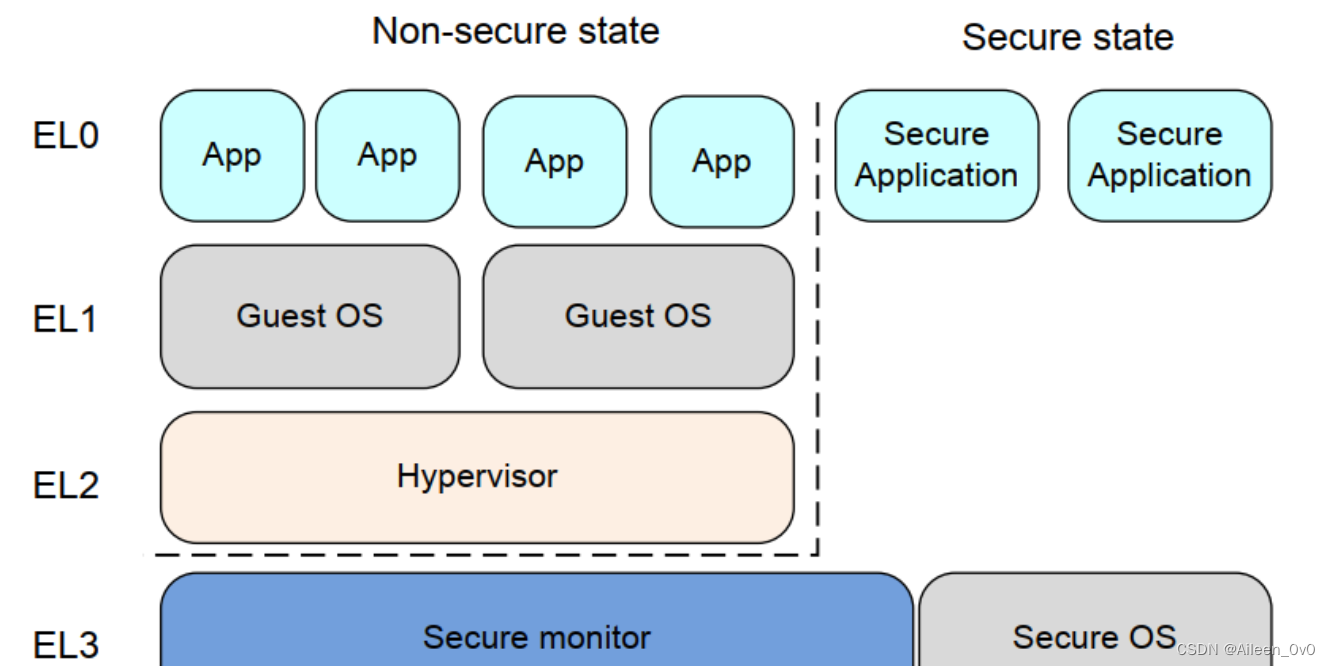

3.1、el3 is aarch64：
3.2、el3 is aarch32：
aarch32和aarch64 secure monitor的理解：
- 如果secureos和monitor都是64位，secureos跑在el1, monitor跑在el3;- 如果secureos和monitor都是32位，secureos和monitor都跑在el3（secureos在svc模式、monitor在svc模式），它俩共用页表；- 如果monitor是64位，secureos是32位，那么secureos跑在svc模式(el1)，monitor跑在el3，他俩不共用页表

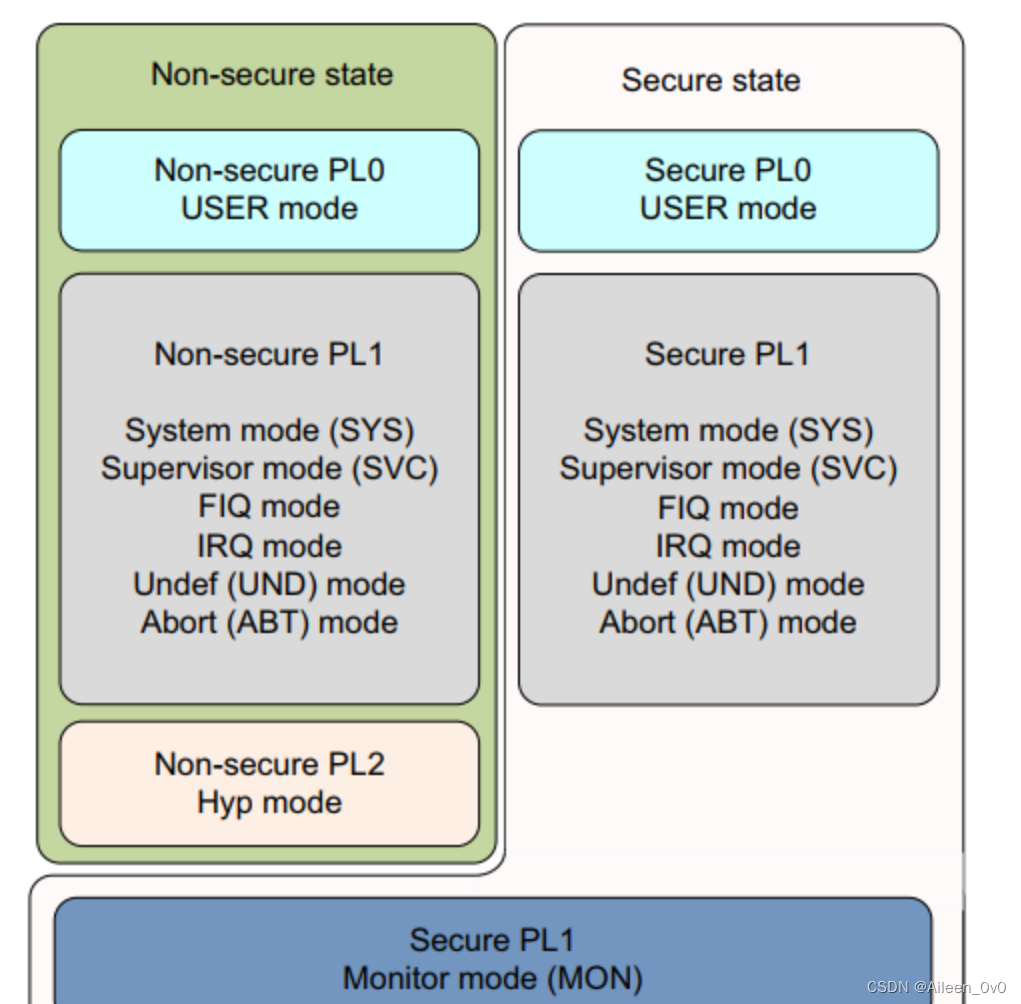

3.3、armv7：

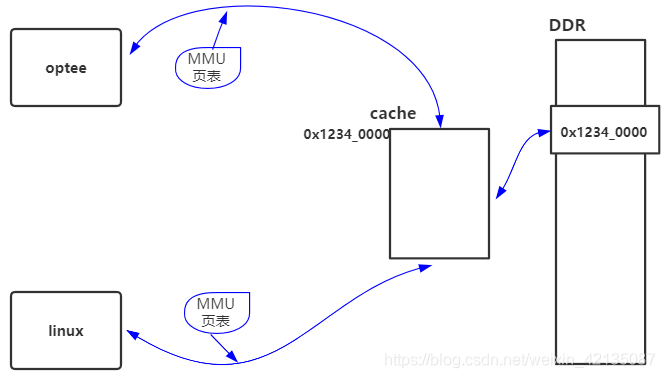

思考：通过mmu/tlb/cache对安全内存攻击的可能性

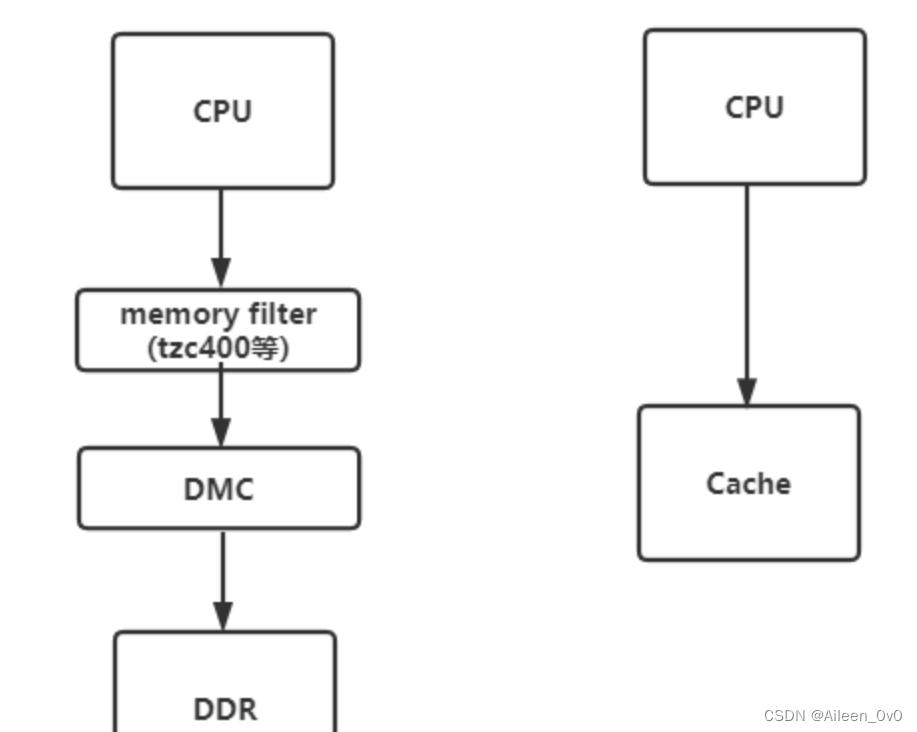

在安全架构的设计时，我们在core和ddr之间增加了一个tzc做为memory filter，数据流为:core ---> tzc---->ddr, 这种架构下，core以非安全身份发起的对安全内存的读写，将会被tzc挡住。
但是这都是在理想的情况下，事实上core发起对内存的读写，未必经过tzc未必到ddr，有可能到cache阶段就完成了，即数据流变成了core ---> mmu(tlb+addtress translation)---->cache，那么这种情况下，没有tzc的事了，你也许会说mmu/cache中都有ns比特，但是你真的理解这里ns比特的用法吗？ 如果core以非安全身份对安全内存发起的读写时，我强制将mmu页表中的安全属性标记位强制改成ns=0，会如何呢？
事实上我们只要理清原理、理清数据流 ，就不会问上面那么s13的问题了。 下面来开始剖析:
假设一个安全core 读取了一个安全物理内存0x2000_0000数据(虚拟地址可能是0x_xxxx_xxxx)，那么将产生一下行为：
- 在读写之前，势必做好了mmu map，如物理地址0x2000_0000 map成了0x_xxxx_xxxx地址, 此时page descriptor中的atrribute中的
ns=0- tlb缓存该翻译，即tlb的entry中包含:0x2000_0000、0x_xxxx_xxxx、ns=0- 安全内存0x2000_0000数据将会被缓存到cache中，entry中的tag包含0x2000_0000、ns=0
同时，我有一个非安全core 发起读写虚拟地址0x_yyyy_yyyy，我自行修改该页表，让0x_yyyy_yyyy强制映射到安全物理内存0x2000_0000，此时有两种配置: (1)、0x_yyyy_yyyy—0x2000_0000,ns=0(2)、0x_yyyy_yyyy—0x2000_0000,ns=1我们分别看下这两种配置，是否能读到安全内存： 针对(1)，非安全的core发起访问，发现tlb中的条目是0x_yyyy_yyyy—0x2000_0000,ns=0,自然不会被命中，然后使用address translation转换，mmu发现非安全的core要来访问安全属性ns=0将会被直接拒绝掉。 针对(2)，非安全的core发起访问，由于ns=1，tlb可能会被命中，即能翻译出0x2000_0000物理地址来，即使没有被命中，在经过address translation转换，由于ns=1，此时也是可以正确转换出正确的0x2000_0000物理地址。 然后接着会去cache中查询这个地址，但是此时cache的entry中的ns=0，所以cache不会被命中，接下来就要走tzc流程了，很显然，你一个非安全的core想访问安全的内存，tzc将会挡住你。
| 综上所述：安全就是安全，不要再想漏洞了。 |
