camera 使用

简介

aio-3399j 开发板分别带有两个 mipi，mipi 支持最高 4k 拍照，并支持 1080p 30fps 以上视频录制。此外，开发板还支持 usb 摄像头。

本文以 ov13850/ov5640 摄像头为例，讲解在该开发板上的配置过程。

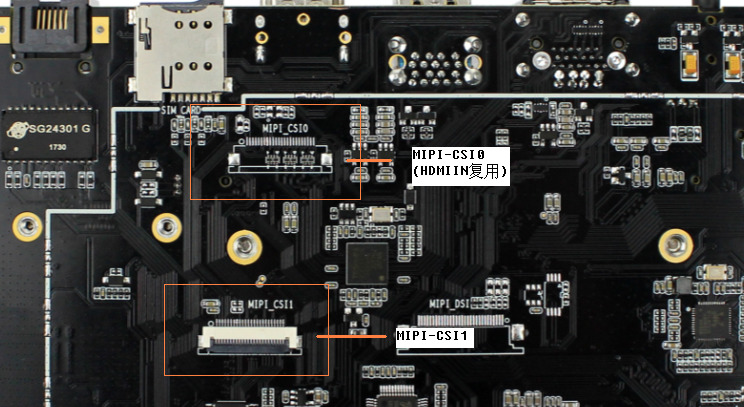

接口效果图

_images/camera_interface.jpg

dts 配置

isp0: isp@ff910000 {
    …
    status = "okay";
}
isp1: isp@ff920000 {
    …
    status = "okay";
}

驱动说明

与摄像头相关的代码目录如下：

android：
 `- hardware/rockchip/camera/
    |- camerahal             // 摄像头的 hal 源码
    `- siliconimage          // isp 库，包括所有支持模组的驱动源码
       `- isi/drv/ov13850    // ov13850 模组的驱动源码
          `- calib/ov13850.xml // ov13850 模组的调校参数
 `- device/rockchip/rk3399/
    |- rk3399_firefly_aio_box
    |  `- cam_board.xml      // 摄像头的参数设置

 kernel：
 |- kernel/drivers/media/video/rk_camsys  // camsys 驱动源码
 `- kernel/include/media/camsys_head.h

配置原理

设置摄像头相关的引脚和时钟，即可完成配置过程。

从以下摄像头接口原理图可知，需要配置的引脚有：af_vdd28、dovdd18、avdd28、dvdd12、pwdn1、rst 和 mclk。

mipi 接口

_images/camera_mipi_interface.jpg

af_vdd28 可不做配置。

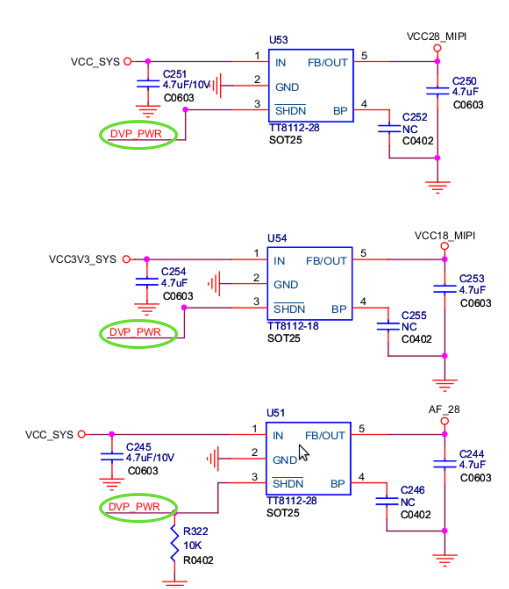

dovdd18、avdd28 由 dvp_pwr 控制，dvp_pwr 对应 rk3399 的 gpio1_c1：

_images/camera_dvp_pwr.jpg

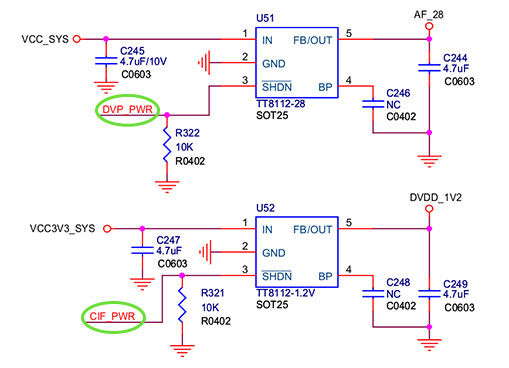

dvdd12 由 cif_power 引脚控制，cif_power 对应 rk3399 上的 gpio1_a1 引脚：

_images/camera_cif_pwr.jpg

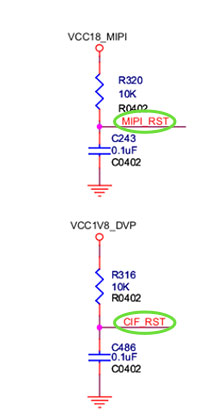

mipi cif：pwdn0(共用)、pwdn1、rst 对应 gpio1_c1、gpio1_a1、gpio0_b0 引脚：

_images/camera_mipi_cif.jpg

在开发板中，除了 dvdd12 (cif_power) 要在 dts 中设置以外，其它引脚都是在 cam_board.xml 中设置。

配置步骤

配置 android

修改 device/rockchip/rk3399/$(target_product)/cam_board.xml 来注册摄像头：

<boardfile>
<boardxmlversion version="v0.0xf.0"></boardxmlversion>
<camdevie>
<hardwareinfo>
<sensor>
<sensorname name="ov13850"/>
<sensorlens name="50013a1"/>
<sensordevid idname="camsys_devid_sensor_1b"/>
<sensorhostdevid busnum="camsys_devid_marvin"/>
<sensori2cbusnum busnum="1"/>
<sensori2caddrbyte byte="2"/>
<sensori2crate rate="100000"/>
<sensoravdd name="nc" min="28000000" max="28000000" delay="0"/>
<sensordvdd name="nc" min="12000000" max="12000000" delay="0"/>
<sensordovdd name="nc" min="18000000" max="18000000" delay="5000"/>
<sensormclk mclk="24000000" delay="1000"/>
<sensorgpiopwen ioname="rk30_pin1_pc1" active="1" delay="1000"/>
<sensorgpiorst ioname="rk30_pin0_pb0" active="0" delay="1000"/>
<sensorgpiopwdn ioname="rk30_pin1_pa1" active="0" delay="0"/>
<sensorfacing facing="back"/>
<sensorinterface interface=" mipi "/>
<sensormirrorflip mirror="0"/>
<sensororientation orientation="180"/>
<sensorpowerupsequence seq="1234"/>
<sensorfovparemeter h="60.0" v="60.0"/>
<sensorawb_frame_skip fps="15"/>
<sensorphy phymode="camsys_phy_mipi" lane="2" phyindex="1" sensorfmt="camsys_fmt_raw_10b"/>
</sensor>
<vcm>
<vcmdrvname name="dw9714"/>
<vcmname name="huayong6505"/>
<vcmi2cbusnum busnum="1"/>
<vcmi2caddrbyte byte="0"/>
<vcmi2crate rate="0"/>
<vcmvdd name="nc" min="0" max="0" delay="0"/>
<vcmgpiopower ioname="nc" active="0" delay="1000"/>
<vcmgpiopwdn ioname="nc" active="0" delay="0"/>
<vcmcurrent start="20" rated="80" vcmmax="100" stepmode="13" drivermax="100"/>
</vcm>
<flash>
<flashname name="internal"/>
<flashi2cbusnum busnum="0"/>
<flashi2caddrbyte byte="0"/>
<flashi2crate rate="0"/>
<flashtrigger ioname="nc" active="0"/>
<flashen ioname="nc" active="0"/>
<flashmodetype mode="1"/>
<flashluminance luminance="0"/>
<flashcolortemp colortemp="0"/>
</flash>
</hardwareinfo>
<softwareinfo>
<awb>
<awb_auto support="1"/>
<awb_incandescent support="1"/>
<awb_fluorescent support="1"/>
<awb_warm_fluorescent support="1"/>
<awb_daylight support="1"/>
<awb_cloudy_daylight support="1"/>
<awb_twilight support="1"/>
<awb_shade support="1"/>
</awb>
<sence>
<sence_mode_auto support="1"/>
<sence_mode_action support="1"/>
<sence_mode_portrait support="1"/>
<sence_mode_landscape support="1"/>
<sence_mode_night support="1"/>
<sence_mode_night_portrait support="1"/>
<sence_mode_theatre support="1"/>
<sence_mode_beach support="1"/>
<sence_mode_snow support="1"/>
<sence_mode_sunset support="1"/>
<sence_mode_steayphoto support="1"/>
<sence_mode_pireworks support="1"/>
<sence_mode_sports support="1"/>
<sence_mode_party support="1"/>
<sence_mode_candlelight support="1"/>
<sence_mode_barcode support="1"/>
<sence_mode_hdr support="1"/>
</sence>
<effect>
<effect_none support="1"/>
<effect_mono support="1"/>
<effect_solarize support="1"/>
<effect_negative support="1"/>
<effect_sepia support="1"/>
<effect_posterize support="1"/>
<effect_whiteboard support="1"/>
<effect_blackboard support="1"/>
<effect_aqua support="1"/>
</effect>
<focusmode>
<focus_mode_auto support="1"/>
<focus_mode_infinity support="1"/>
<focus_mode_marco support="1"/>
<focus_mode_fixed support="1"/>
<focus_mode_edof support="1"/>
<focus_mode_continuous_video support="0"/>
<focus_mode_continuous_picture support="1"/>
</focusmode>
<flashmode>
<flash_mode_off support="1"/>
<flash_mode_on support="1"/>
<flash_mode_torch support="1"/>
<flash_mode_auto support="1"/>
<flash_mode_red_eye support="1"/>
</flashmode>
<antibanding>
<anti_banding_auto support="1"/>
<anti_banding_50hz support="1"/>
<anti_banding_60hz support="1"/>
<anti_banding_off support="1"/>
</antibanding>
<hdr support="1"/>
<zsl support="1"/>
<digitalzoom support="1"/>
<continue_snapshot support="1"/>
<interpolationres resolution="0"/>
<previewsize width="1920" height="1080"/>
<facedetect support="0" maxnum="1"/>
<dv>
<dv_qcif name="qcif" width="176" height="144" fps="10" support="1"/>
<dv_qvga name="qvga" width="320" height="240" fps="10" support="1"/>
<dv_cif name="cif" width="352" height="288" fps="10" support="1"/>
<dv_vga name="480p" width="640" height="480" fps="10" support="0"/>
<dv_480p name="480p" width="720" height="480" fps="10" support="0"/>
<dv_720p name="720p" width="1280" height="720" fps="10" support="1"/>
<dv_1080p name="1080p" width="1920" height="1080" fps="10" support="1"/>
</dv>
</softwareinfo>
</camdevie>
</boardfile>

主要修改的内容如下：

sensor 名称

<sensorname name="ov13850" ></sensorname>

该名字必须与 sensor 驱动的名字一致,目前提供的 sensor 驱动格式如下：

libisp_isi_drv_ov13850.so

sensor 软件标识

<sensordevid idname="camsys_devid_sensor_1a"></sensordevid>

注册标识不一致即可,可填写以下值：

camsys_devid_sensor_1a
camsys_devid_sensor_1b
camsys_devid_sensor_2

采集控制器名称

<sensorhostdevid busnum="camsys_devid_marvin" ></sensorhostdevid>

目前只支持：

camsys_devid_marvin

sensor 所连接的主控 i2c 通道号

<sensori2cbusnum busnum=3></sensori2cbusnum>

具体通道号请参考摄像头原理图连接主控的 i2c 通道号。

sensor 寄存器地址长度,单位：字节

<sensori2caddrbyte byte="2"></sensori2caddrbyte>

sensor 的 i2c 频率,单位：hz，用于设置 i2c 的频率。

<sensori2crate rate="100000"></sensori2crate>

sensor 输入时钟频率, 单位：hz，用于设置摄像头的时钟。

<sensormclk mclk="24000000"></sensormclk>

sensor avdd 的 pmu ldo 名称。如果不是连接到 pmu，那么只需填写 nc。

<sensoravdd name="nc" min="0" max="0"></sensoravdd>

sensor dovdd 的 pmu ldo 名称。

<sensordovdd name="nc" min="18000000" max="18000000"></sensordovdd>

如果不是连接到 pmu，那么只需填写 nc。注意 min 以及 max 值必须填写，这决定了 sensor 的 io 电压。

sensor dvdd 的 pmu ldo 名称。

<sensordvdd name="nc" min="0" max="0"></sensordvdd>

如果不是连接到 pmu，那么只需填写 nc。

sensor powerdown 引脚。

<sensorgpiopwdn ioname="rk30_pin2_pb6" active="0"></sensorgpiopwdn>

直接填写名称即可，active 填写休眠的有效电平。

sensor reset 引脚。

<sensorgpiorst ioname="rk30_pin3_pb0" active="0"></sensorgpiorst>

直接填写名称即可，active 填写复位的有效电平。

sensor power 引脚。

<sensorgpiopwen ioname="rk30_pin0_pb3" active="1"></sensorgpiopwen>

直接填写名称即可, active 填写电源有效电平。

选择 sensor 作为前置还是后置。

<sensorfacing facing="front"></sensorfacing>

可填写 front 或 back。

sensor 的接口方式

<sensorinterface mode=" mipi "></sensorinterface>

可填写如下值：

ccir601
ccir656
mipi
smia

sensor 的镜像方式

<sensormirrorflip mirror="0"></sensormirrorflip>

目前暂不支持。

sensor 的角度信息

<sensororientation orientation="0"></sensororientation>

物理接口设置

mipi

<sensorphy phymode="camsys_phy_mipi" lane="2" phyindex="1" sensorfmt="camsys_fmt_raw_10b"></sensorphy>

phymode：sensor 接口硬件连接方式，对 mipi sensor 来说，该值取 camsys_phy_mipi
lane：sensor mipi 接口数据通道数
phyindex：sensor mipi 连接的主控 mipi phy 编号
sensorfmt：sensor 输出数据格式,目前仅支持 camsys_fmt_raw_10b

编译内核需将 drivers/media/video/rk_camsys 驱动源码编进内核，其配置方法如下：

在内核源码目录下执行命令：

make menuconfig

然后将以下配置项打开：

device drivers  --->
 multimedia support  --->
        camsys driver
         rockchip camera system driver  --->
                   camsys driver for marvin isp
                   camsys driver for cif

最后执行：
