本节目录：
1.阿里云物联网平台配置
mqtt协议和tcp协议可以连接到阿里云平台。
1.进入阿里云物联网平台，点击如下链接：阿里云登录 - 欢迎登录阿里云，安全稳定的云计算服务平台

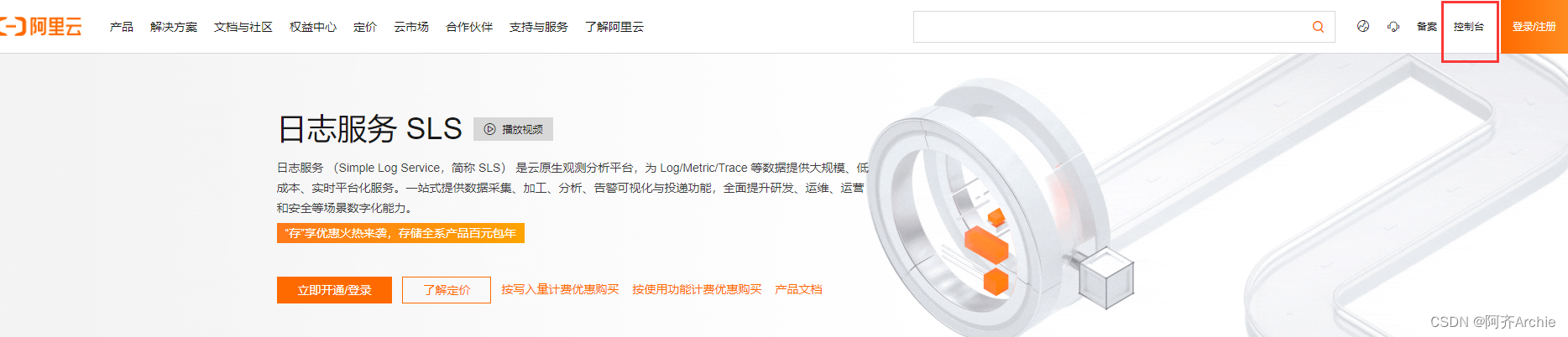

2.点击主页右上角控制台

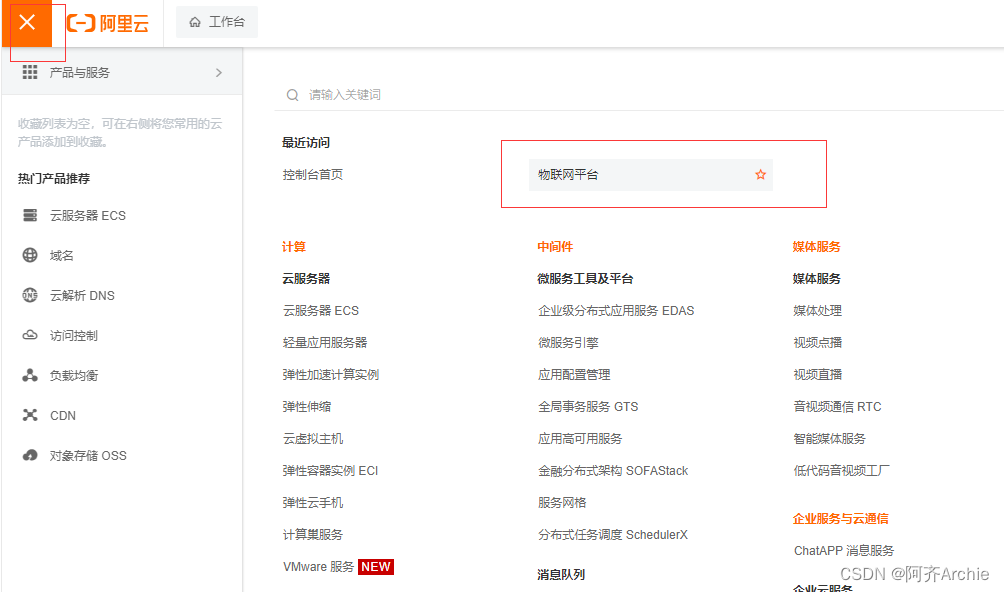

3.然后在左上角三个横杠图标处点击进入选择物联网平台

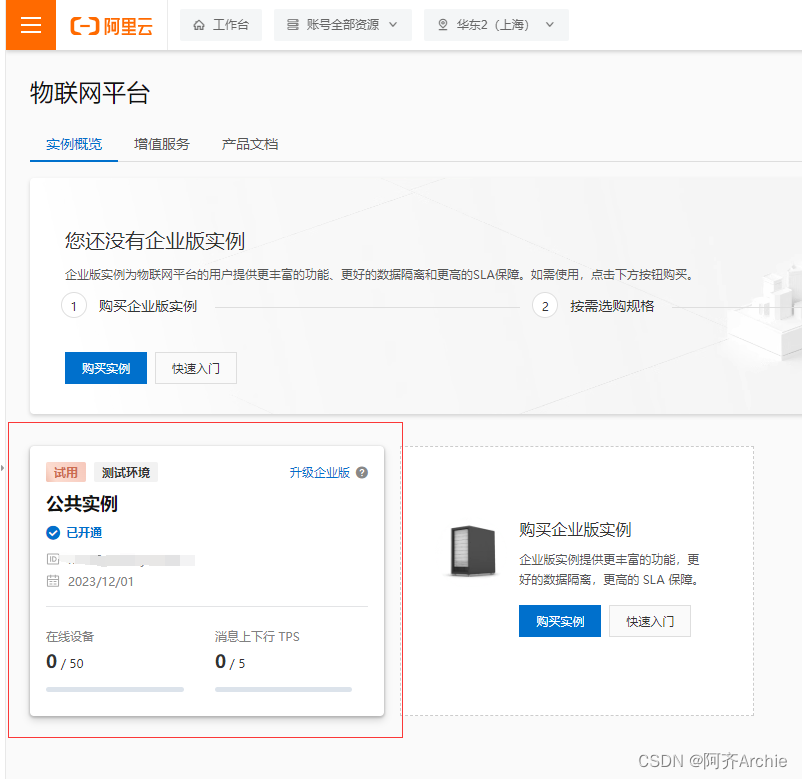

4.点击进入公共实例。公共实例是免费的，没有开通需要开通一下需实名认证。

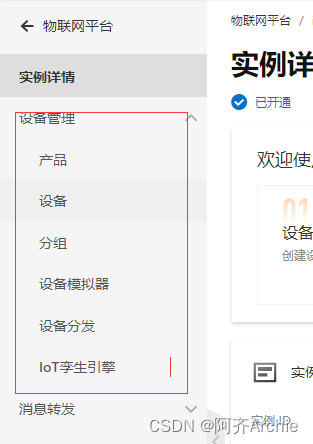

设备管理里有产品、设备、分组等。产品（比如设计一个智能门锁就是一个产品）、设备（归属于产品这一大类之下，设备可能安在用户a家和用户b家，不同的设备）

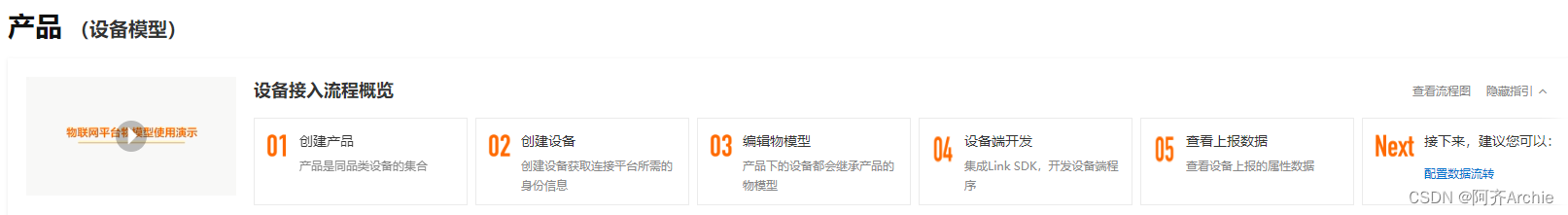

产品创建流程如下图所示，

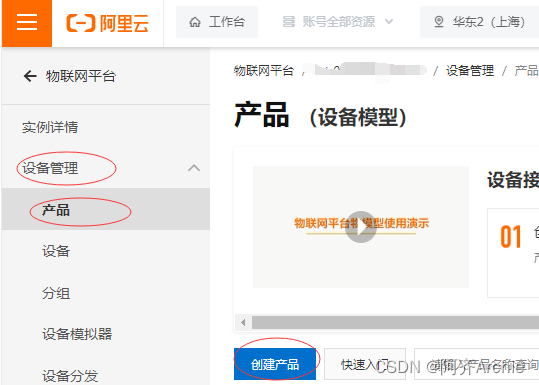

5.开始产品的创建。点击设备管理，再点击产品，再点击创建产品。

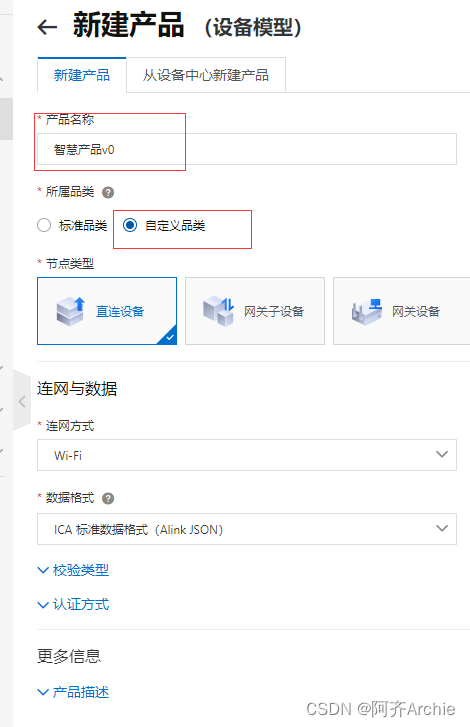

6.选择自定义品类，输入产品名称（我输入的是智慧产品v0）

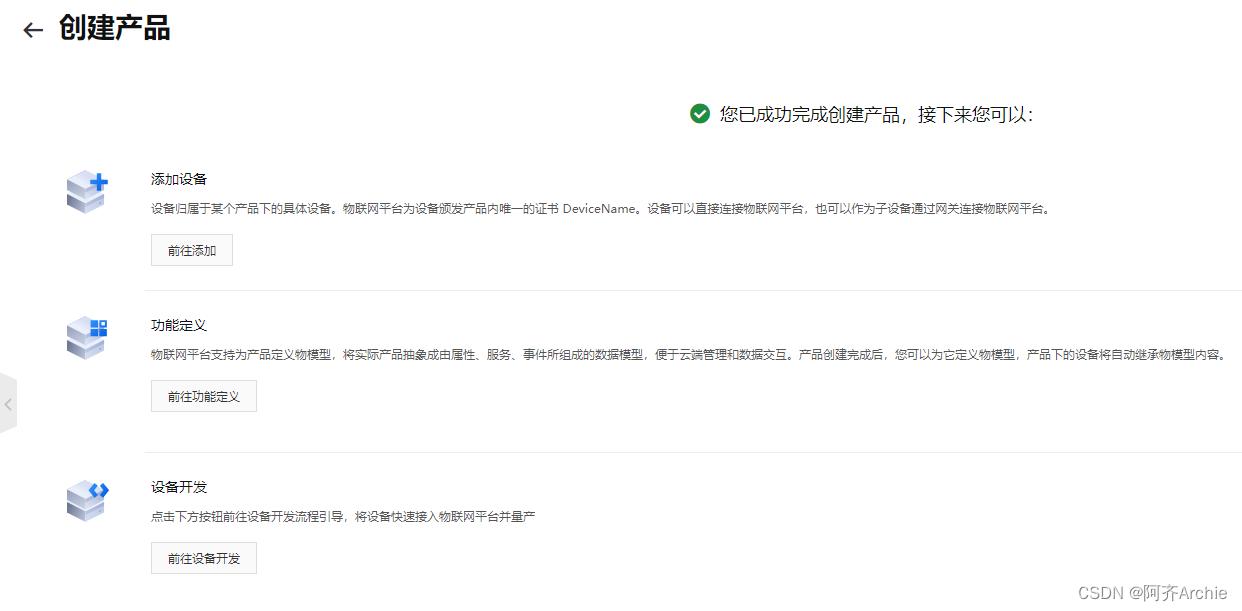

点击页面下面的确认，产品创建完成。

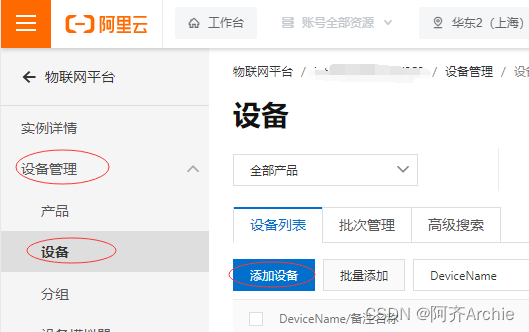

7.接下来创建设备。点击设备管理，再点击设备，再点击添加设备。

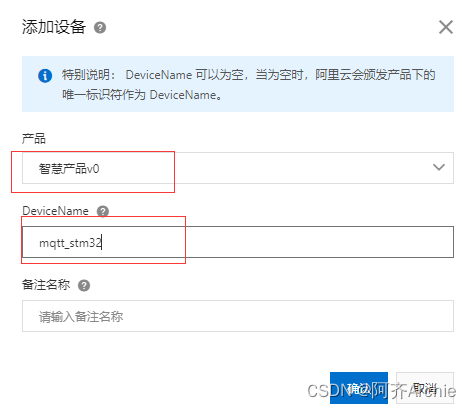

8.选择刚刚创建的产品，输入设备名称（我输入的是mqtt_stm32），备注可以不用写，点击确定，设备添加成功。

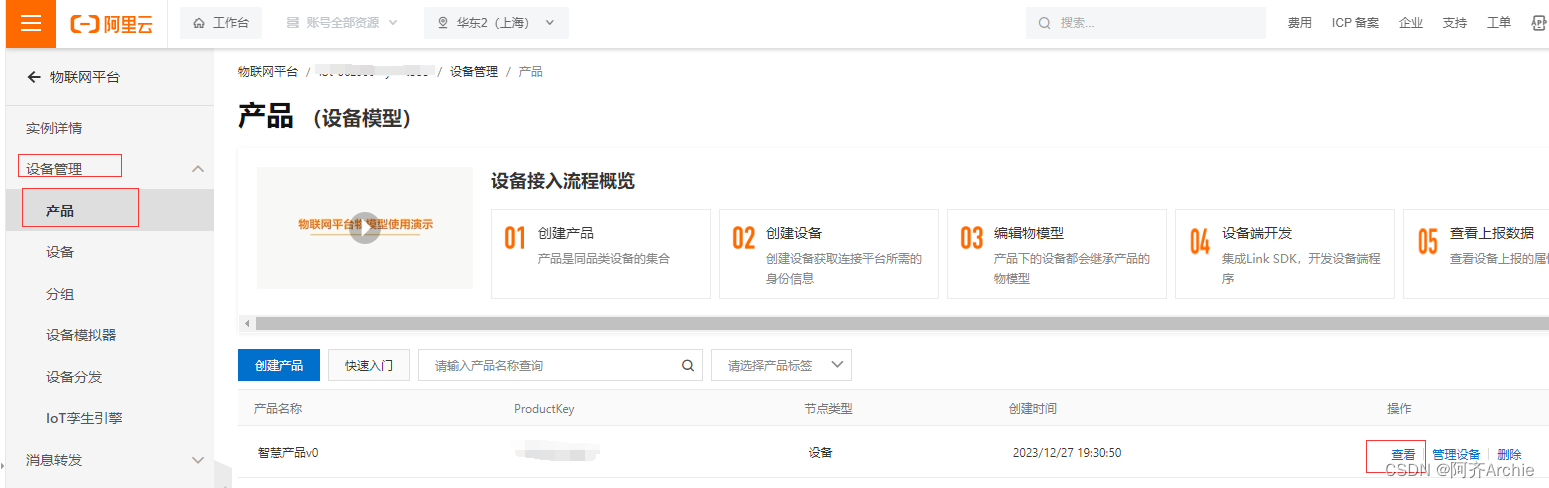

9.接下来添加物模型。点击产品，点击查看。

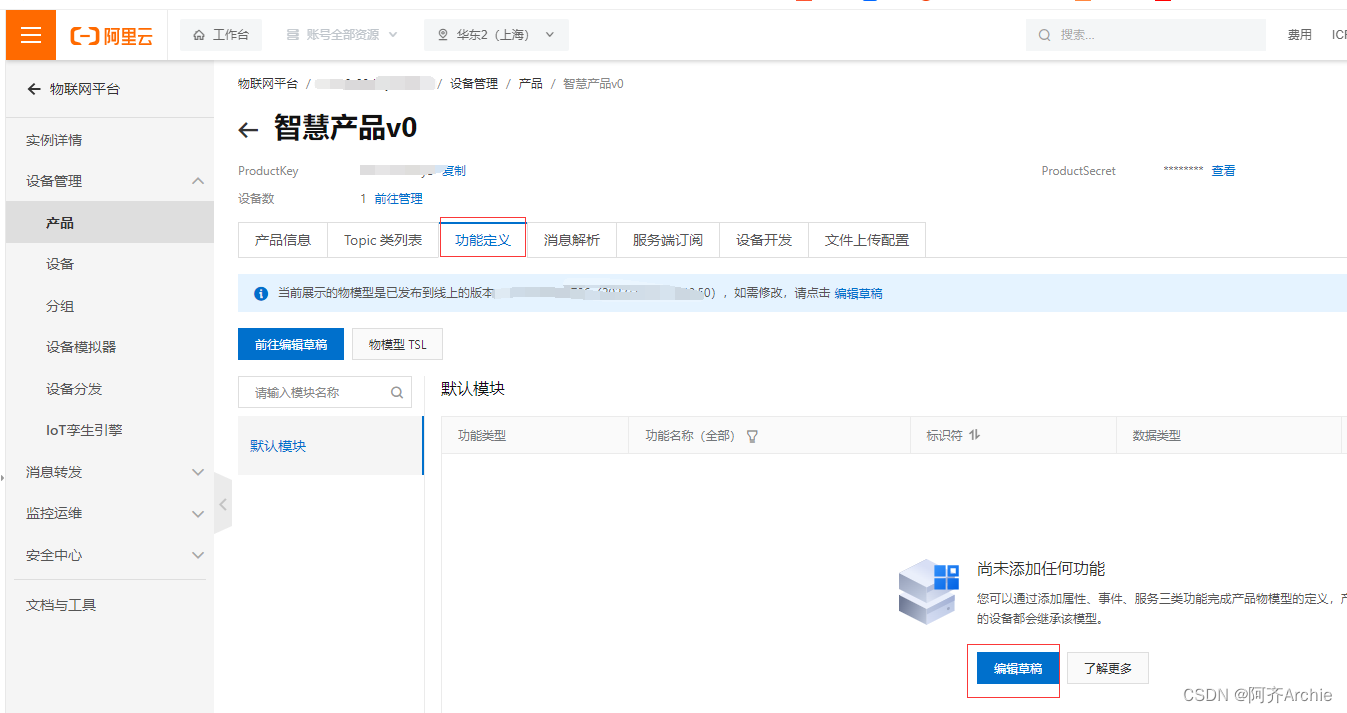

10.选择功能定义，点击编辑草稿。
根据本文项目功能，需要创建两个物模型（mpu6050数据上报和iot studio下发控制led灯的命令）

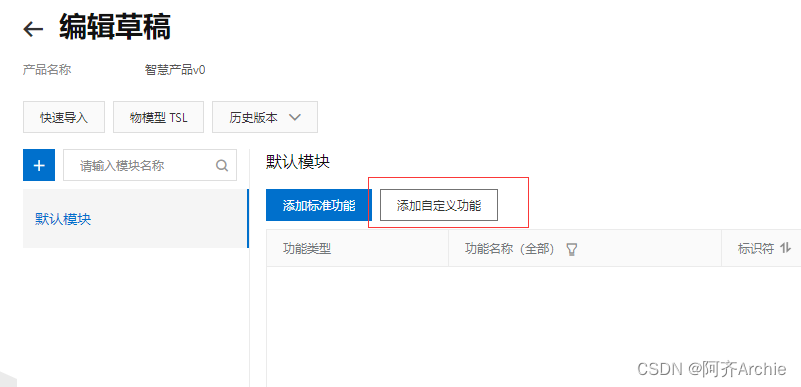

11.选择添加自定义功能。
mpu6050数据寄存器16位的,由于最高位是符号位,故而数据寄存器的输出范围是-7fff~7fff ,也既是-32767~32767
13.输入功能名称、标识符、取值范围和单位（demo演示），描述可以不用写。点击确定，添加的第一个物模型成功。

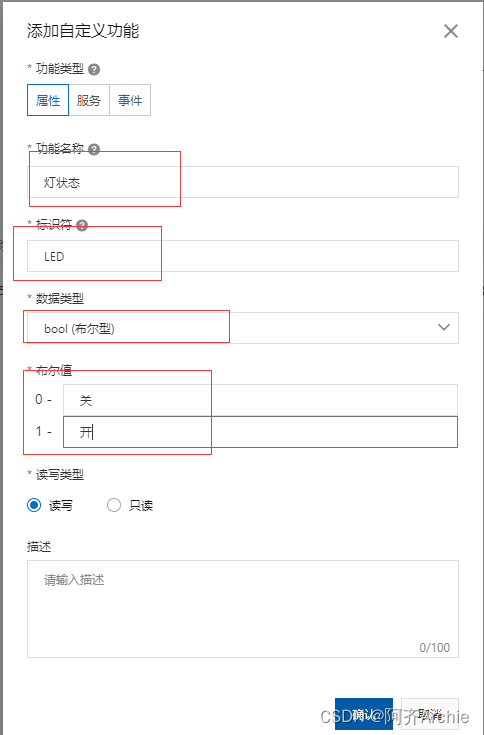

14.再添加一个led灯状态的物模型，与上一步类似。点击确定，添加的第二个物模型成功。
15.点击发布上线，点击对号点击确认
设备是继承了产品，所以在产品上定义了物模型，那么在设备上也就会继承

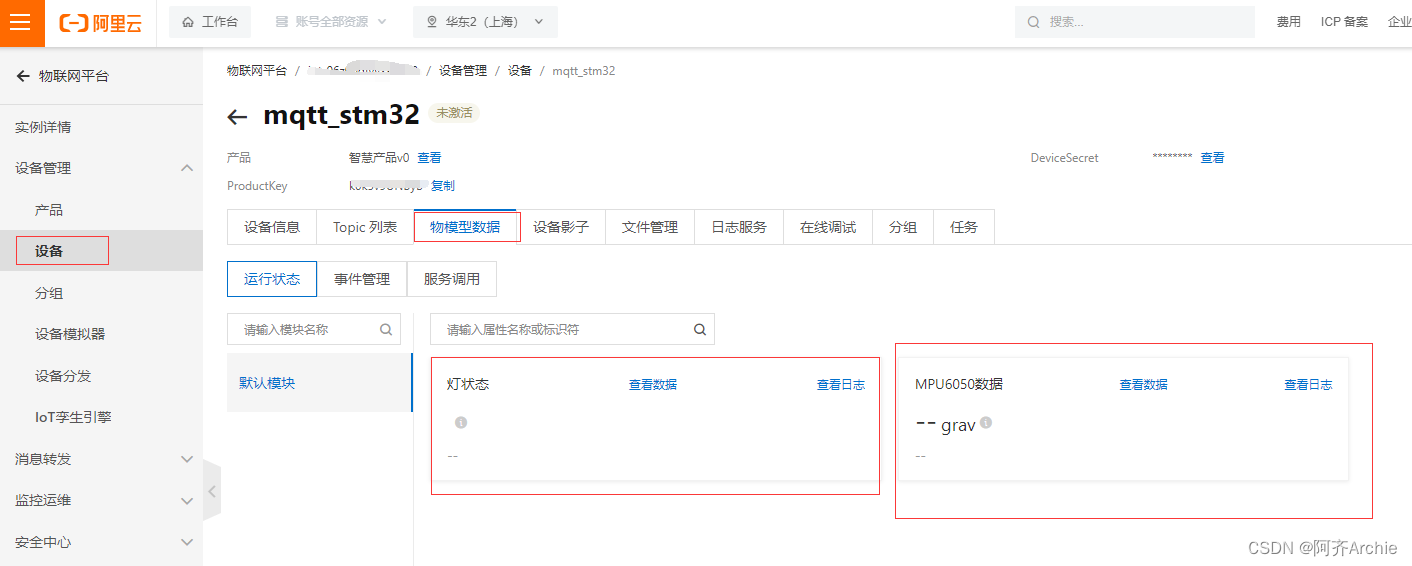

16.点击设备，点击物模型数据，可以看到两个物模型已经添加成功。
2.阿里云iot studio界面绘制
1.进入阿里云平台，点击控制台，点击三个横杠图标，选择物联网平台，选择增值服务，选择iot studio

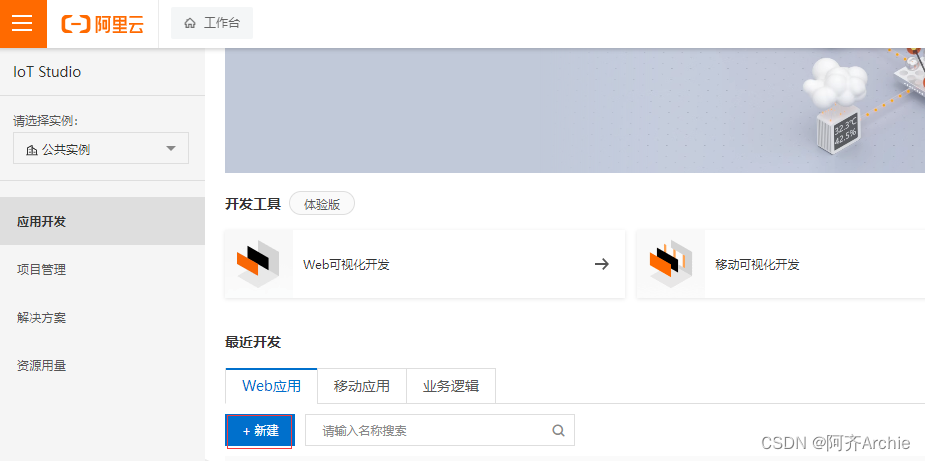

2.点击新建，新建一个web应用

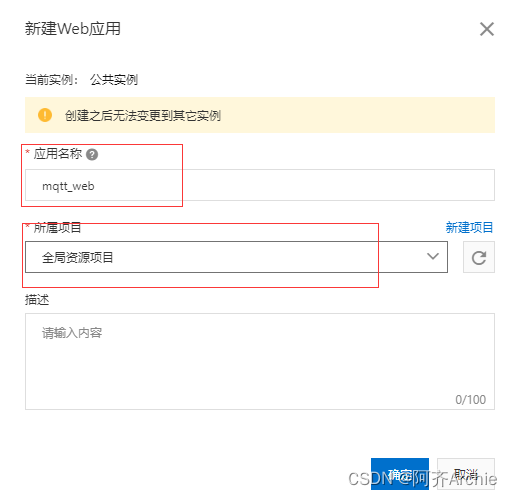

3.输入应用名称，选择为全局资源项目，点击确定

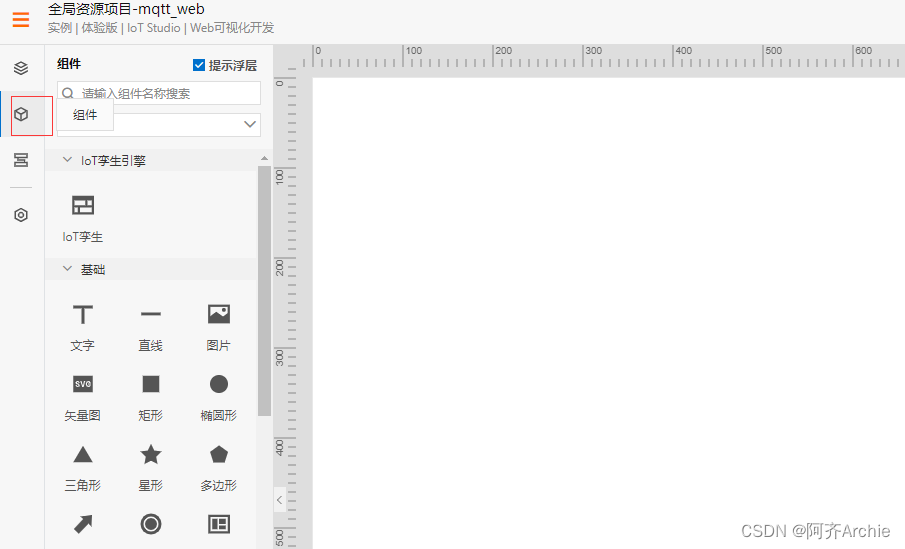

4.选择组件进行绘制。可以任意发挥

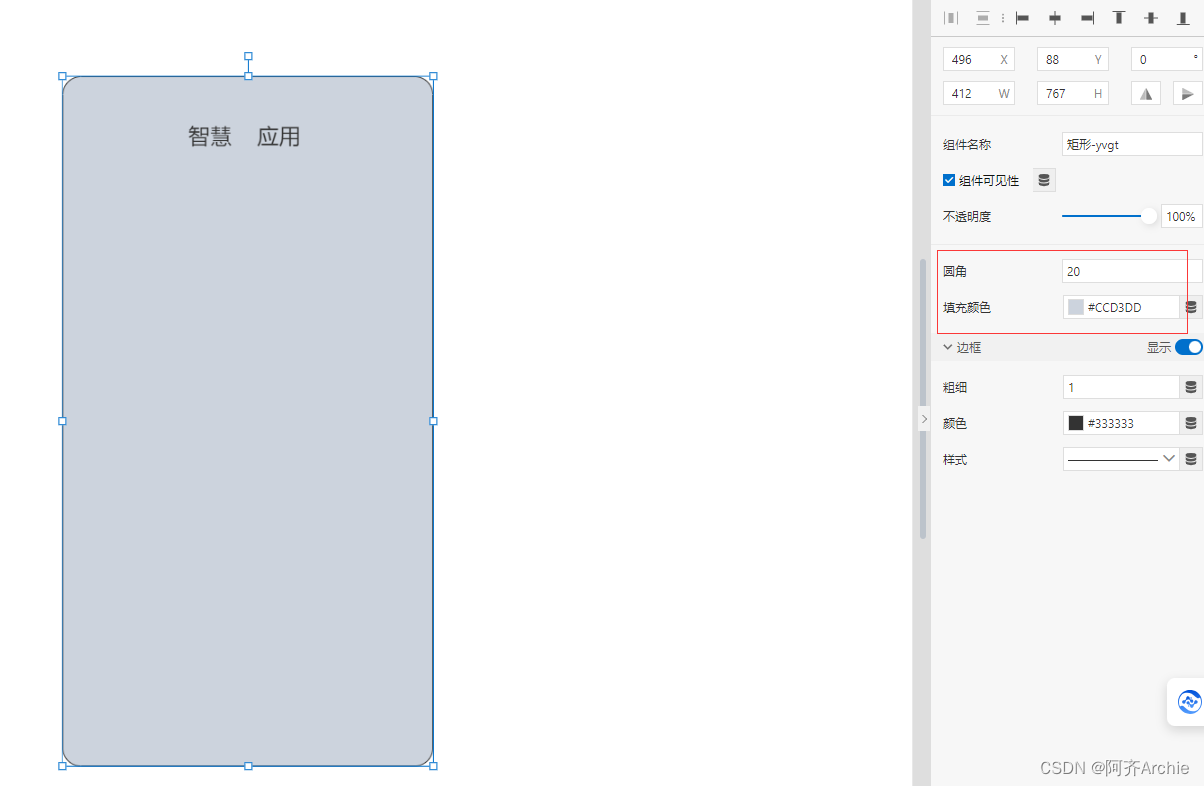

可以更改样式，圆角、颜色等

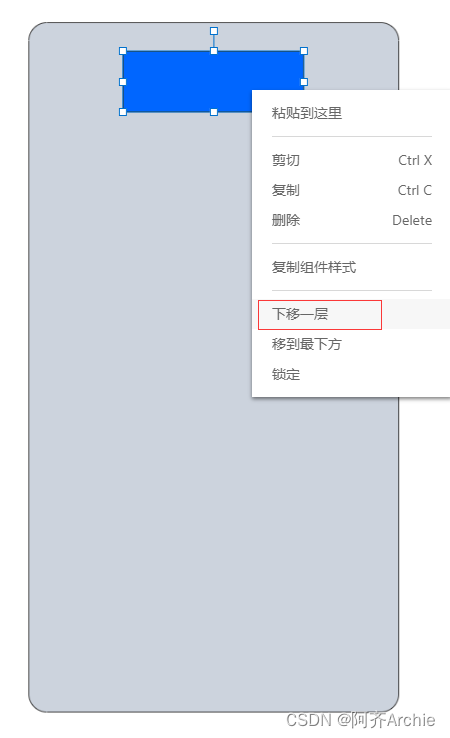

可以在文字上方加一个形状，选择下移一层更有立体感

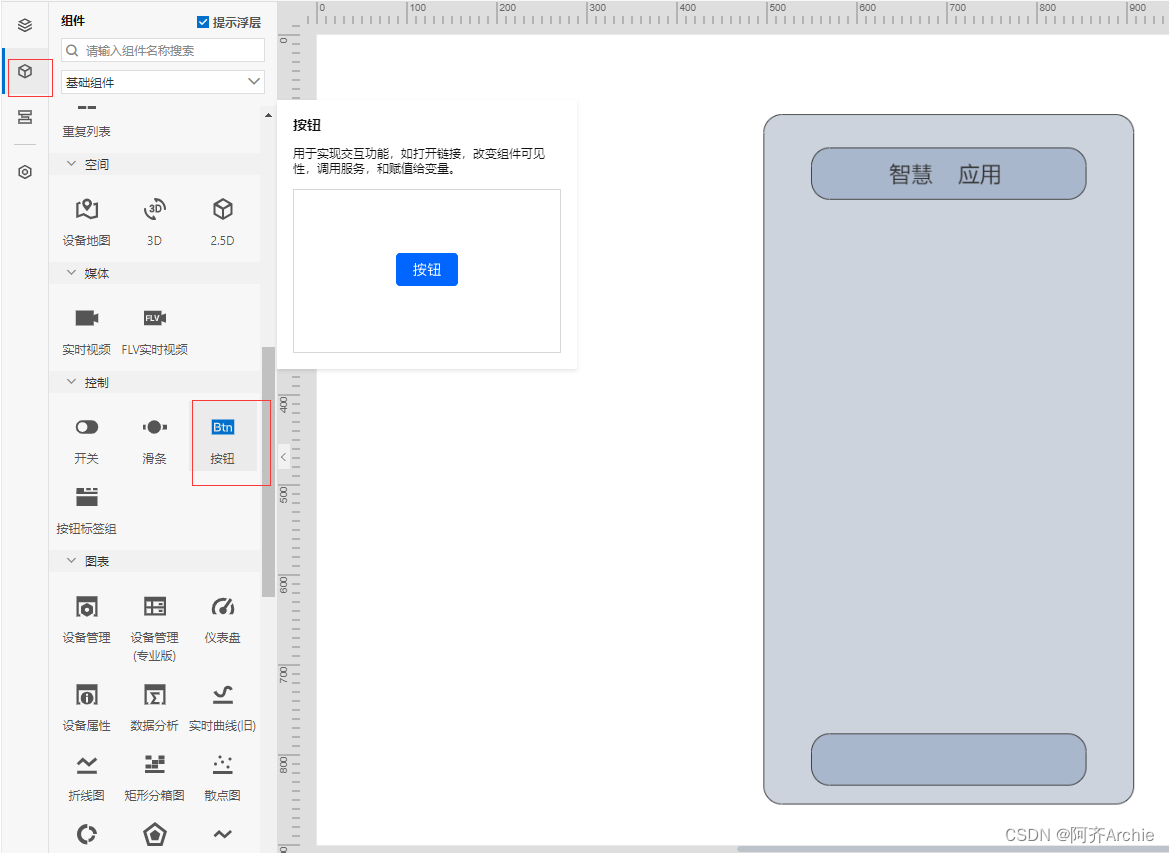

选择组件中的控制里的按钮用来作为控制按键，两个按钮分别为开和关按键

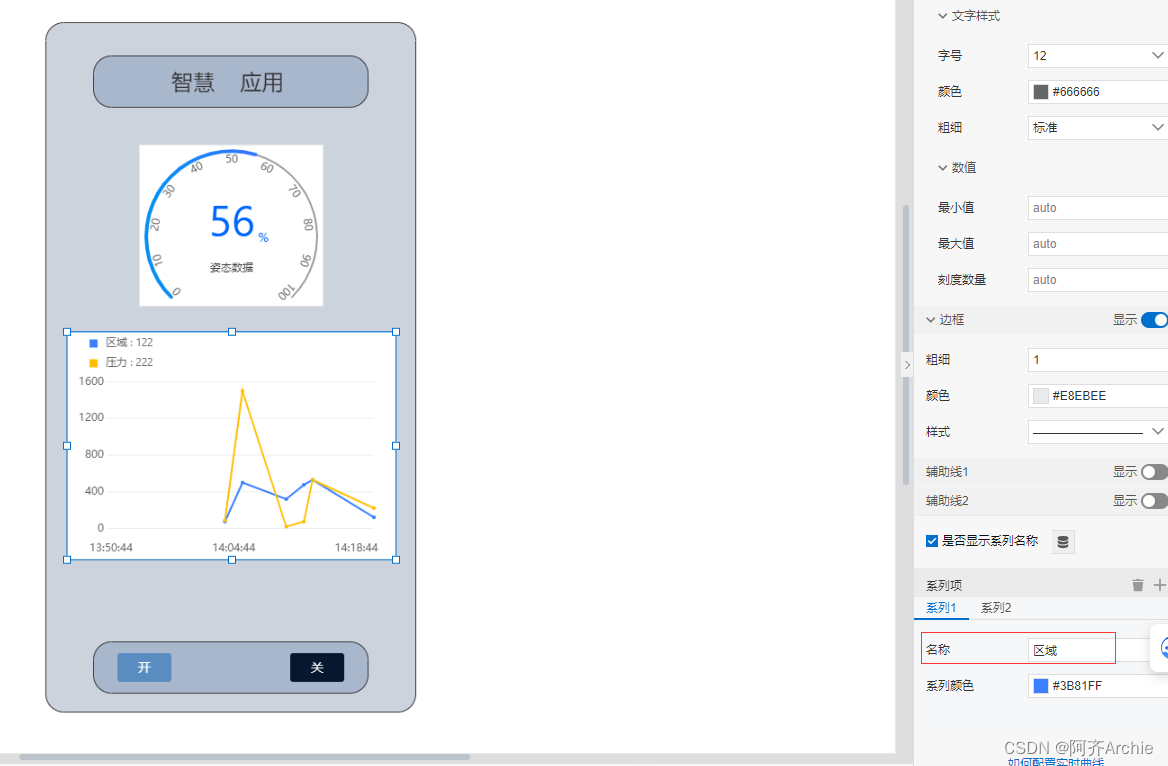

下面绘制mpu6050数据的显示，可添加仪表盘、实时曲线等图表，更改图标大小和名称

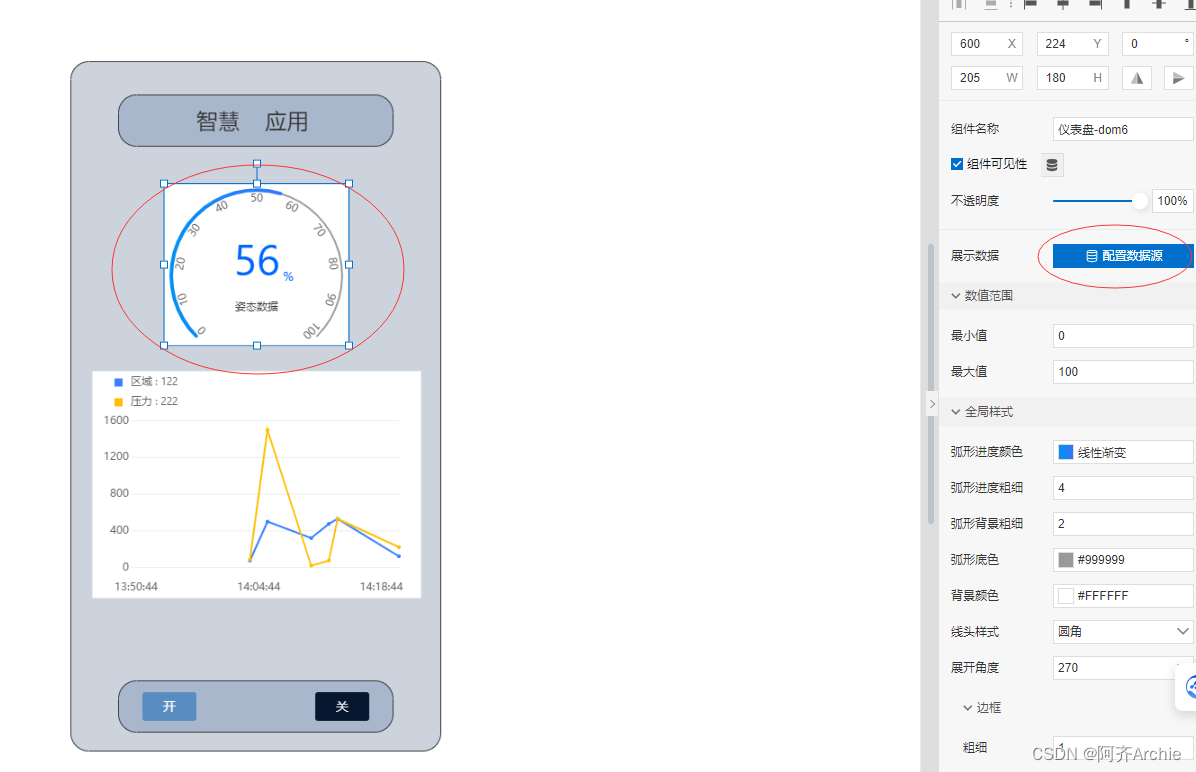

5.下面开始配置物模型。首先点击仪表盘，点击配置数据源
6.数据源来自设备，选择上面创建的产品、指定设备、属性为第一个物模型（或其它外设数据）

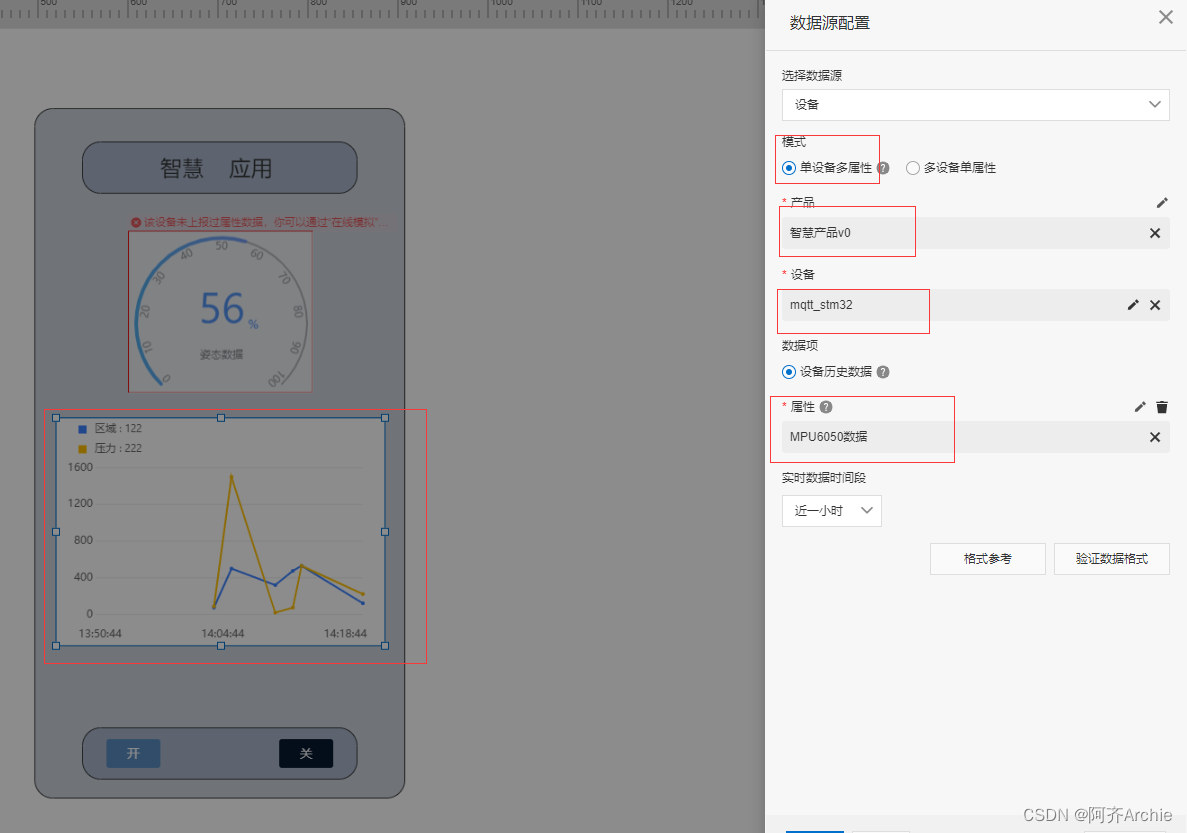

选中曲线表，如下设置，模式单设备多属性，前面的产品，指定设备，属性为外设数据

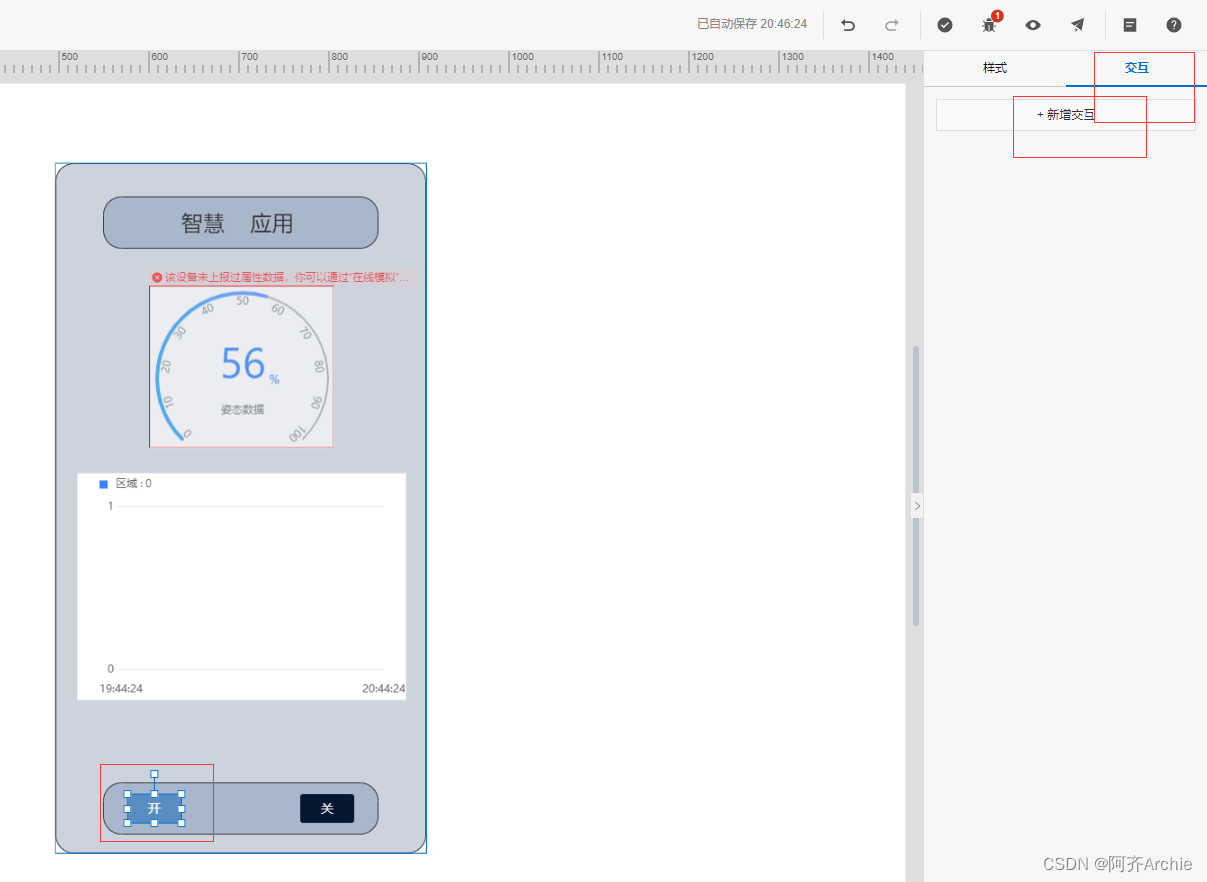

按钮选择交互，新增交互

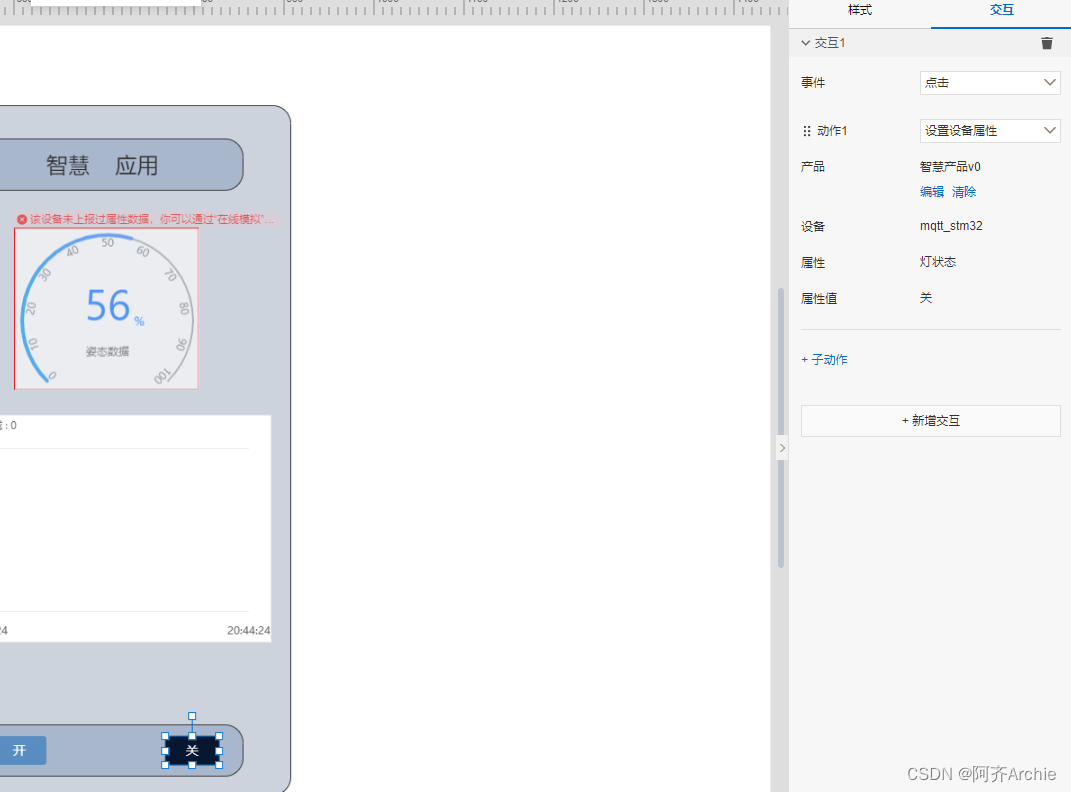

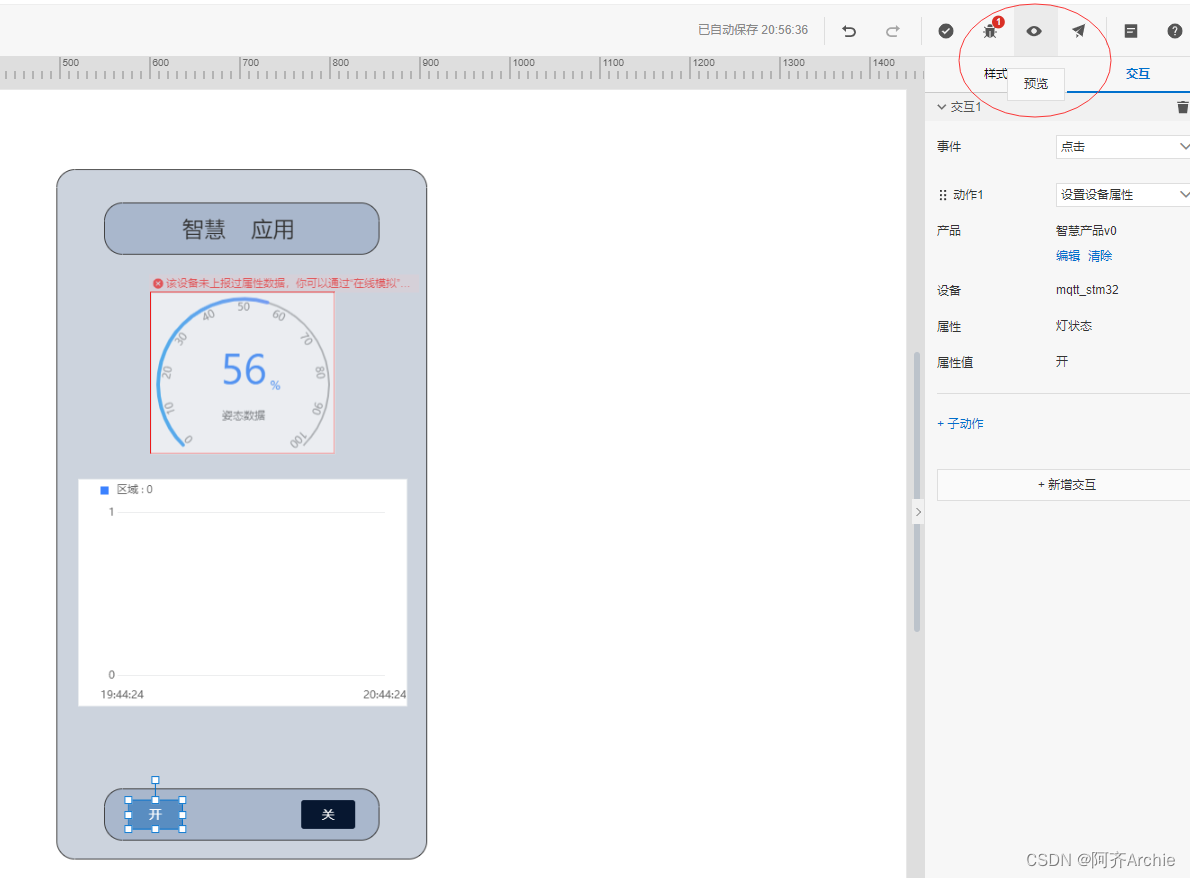

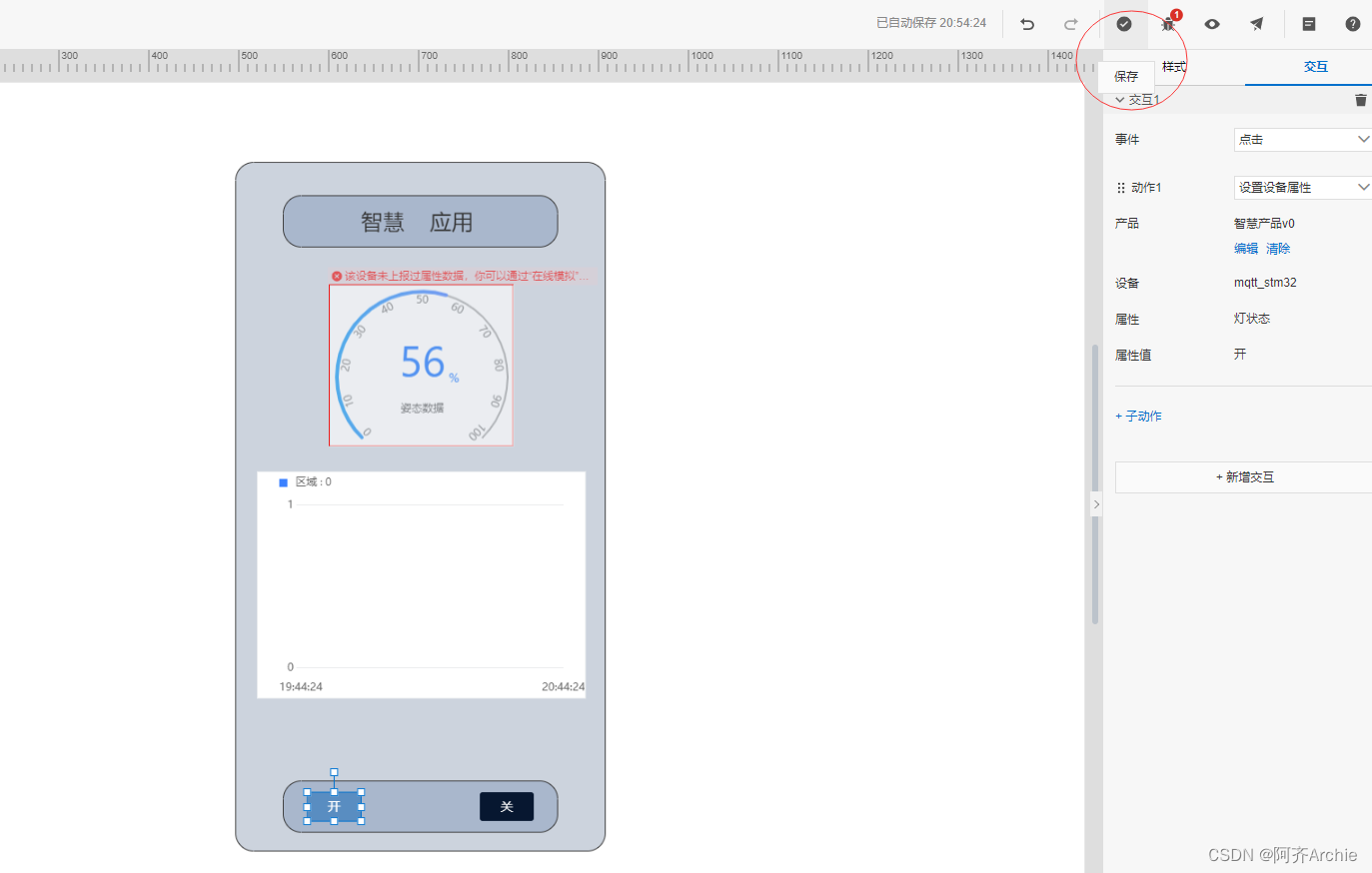

事件为点击，点击+子动作，动作1为设置设备属性，点击配置设备，进行如下配置，点击保存。
关按钮和开按钮配置过程一样，最终配置结果如下。
7.iot studio绘制完成，点击保存。保存之后可以预览（目前设备暂未连接，无数据）
3.mqtt.fx模拟mqtt客户端发布与订阅消息
数据发布出来，通过mqtt代理服务器（阿里云物联网平台）来转发到iot studio或者app或者pc上位机上。
本节使用mqtt.fx模拟mqtt客户端发布与订阅消息，来测试前面绘制的iot studio界面和阿里云物联网平台配置是否正确

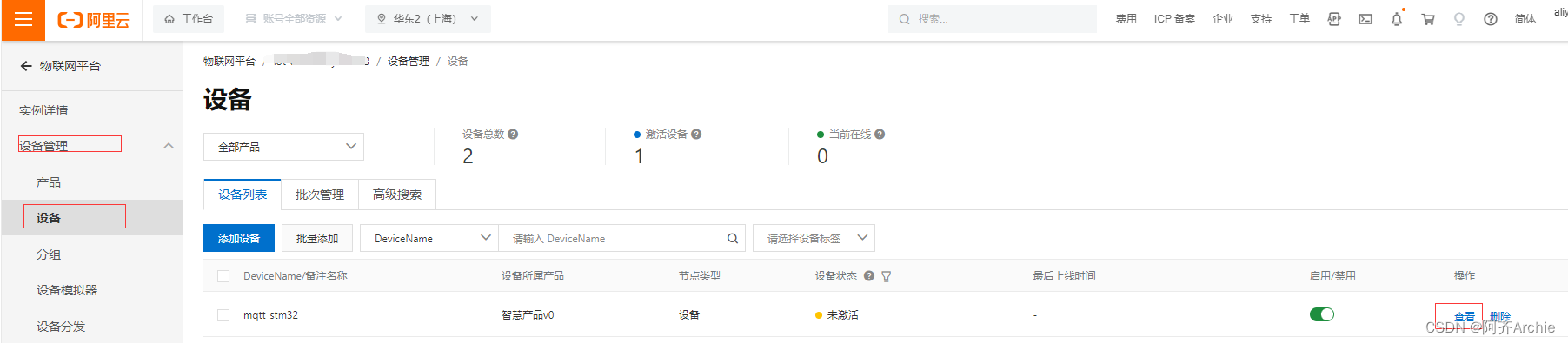

1.打开物联网平台，点击控制台，点击三个横杠图标选择物联网平台，进入公共实例，选择设备管理下的设备，点击查看

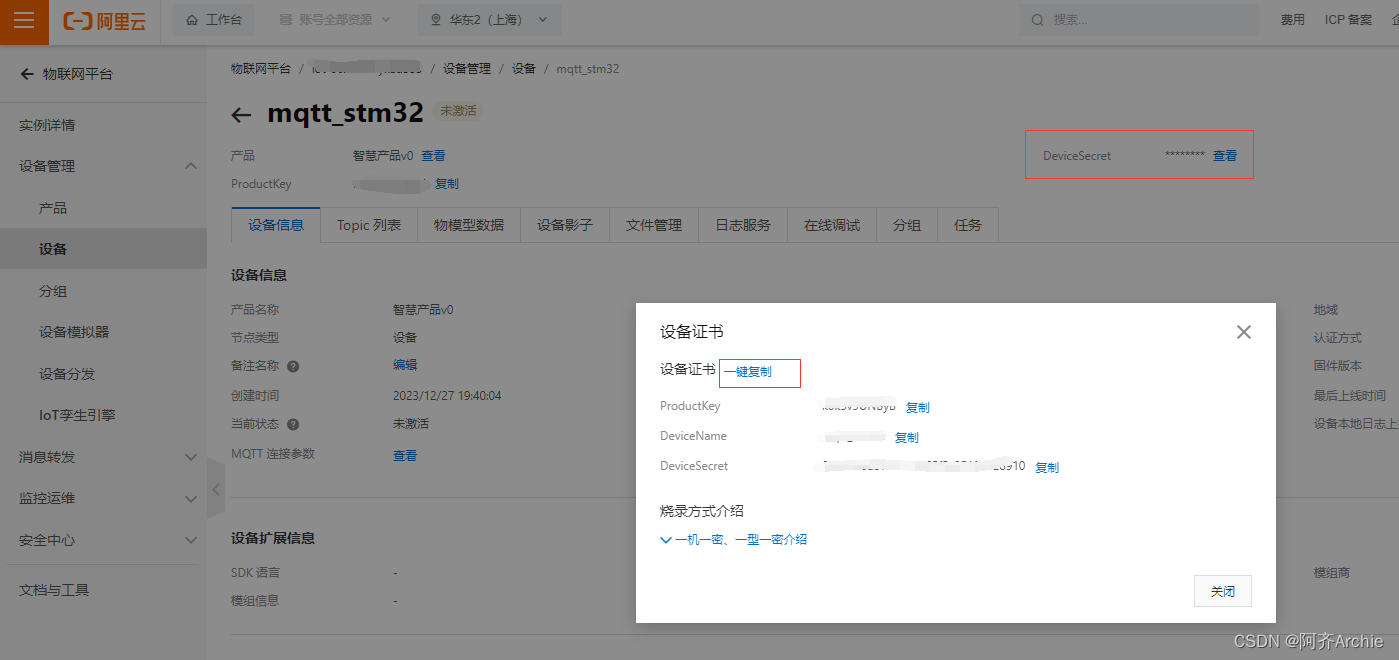

2.点击devicesecret处的查看，弹出来的窗口是阿里云连接三元素，点击一键复制，将复制内容放在新建记事本中以便后面使用

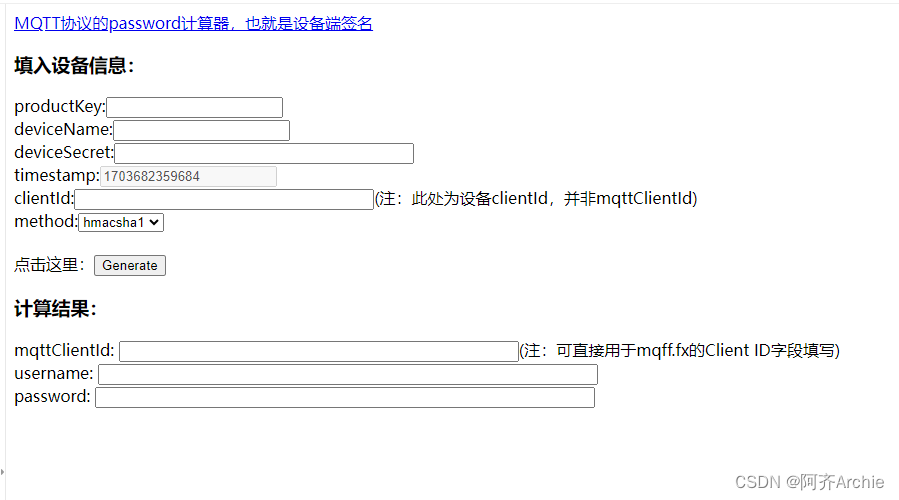

3.打开mqtt_password软件（将阿里云连接的三元素转换为mqtt连接的client id用户名和密码）

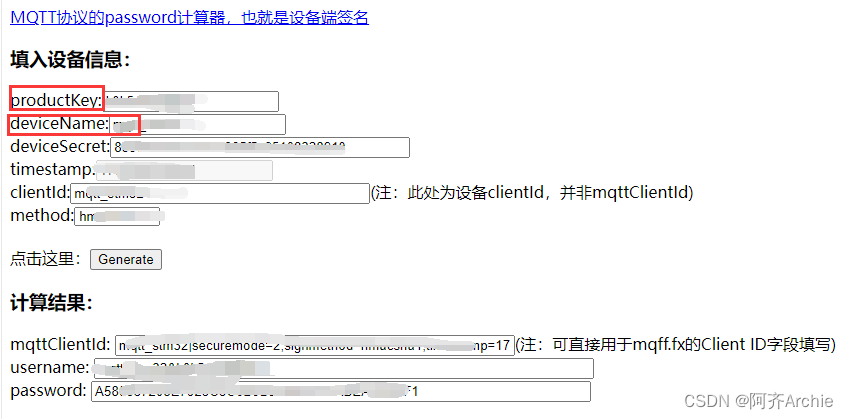

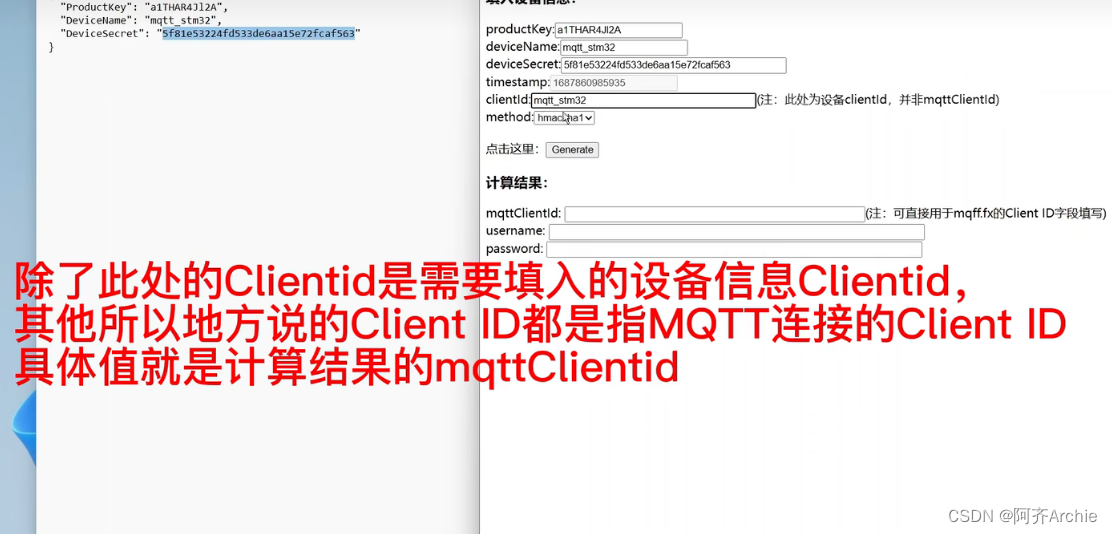

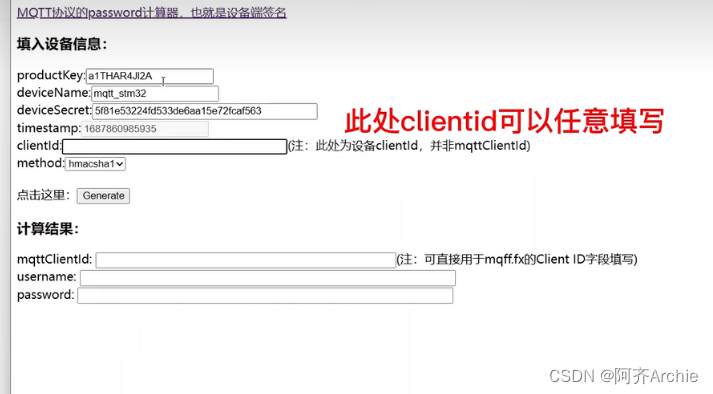

4.将记事本中的阿里云三元素分别填入mqtt_password网页端的对应处。需要注意下面填的clientid可以任意填写，建议填为设备名字
点击生成，得到的计算结果就是连接mqtt需要的三元素（mqttclientid、username:、password:）。

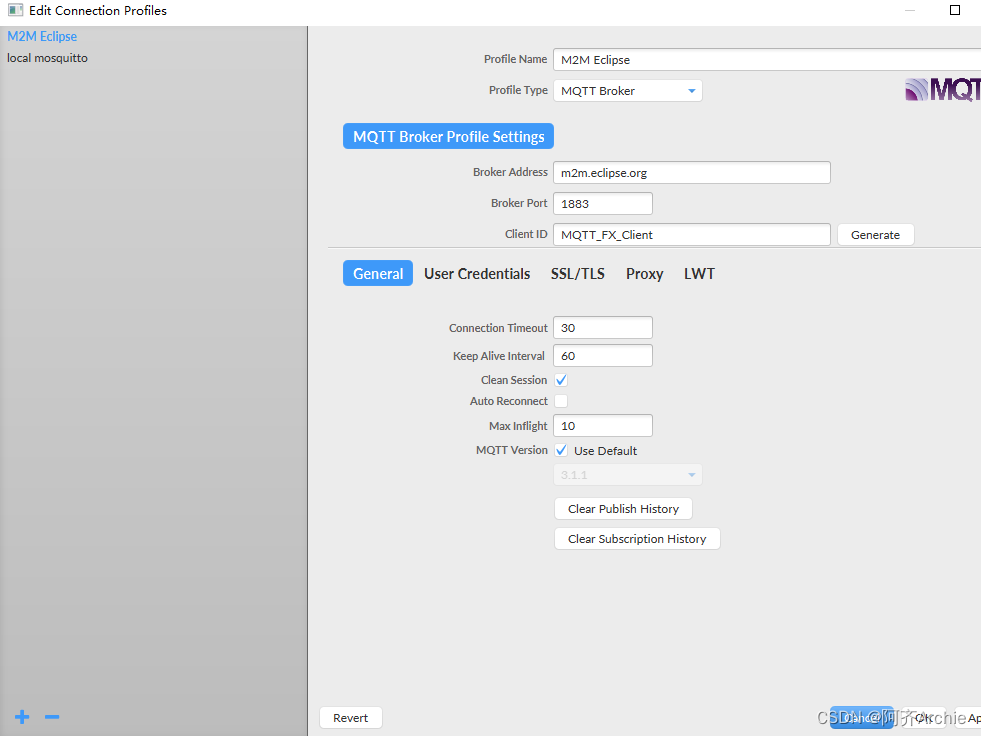

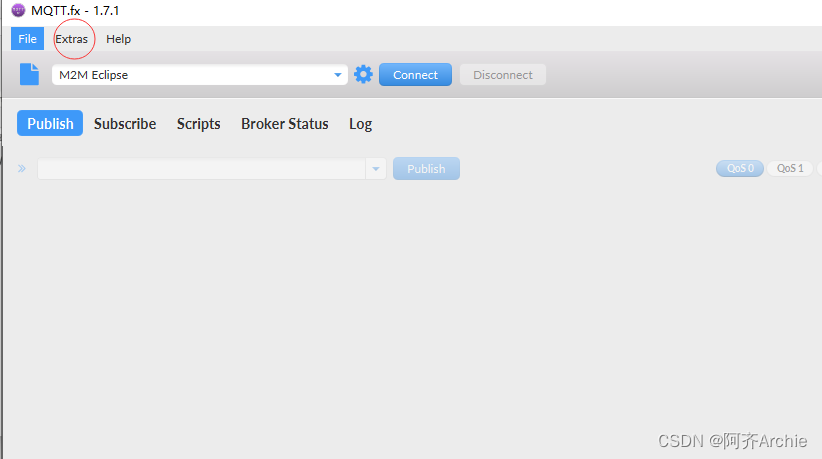

5.打开mqtt.fx工具，点击新建
接着选择第一个

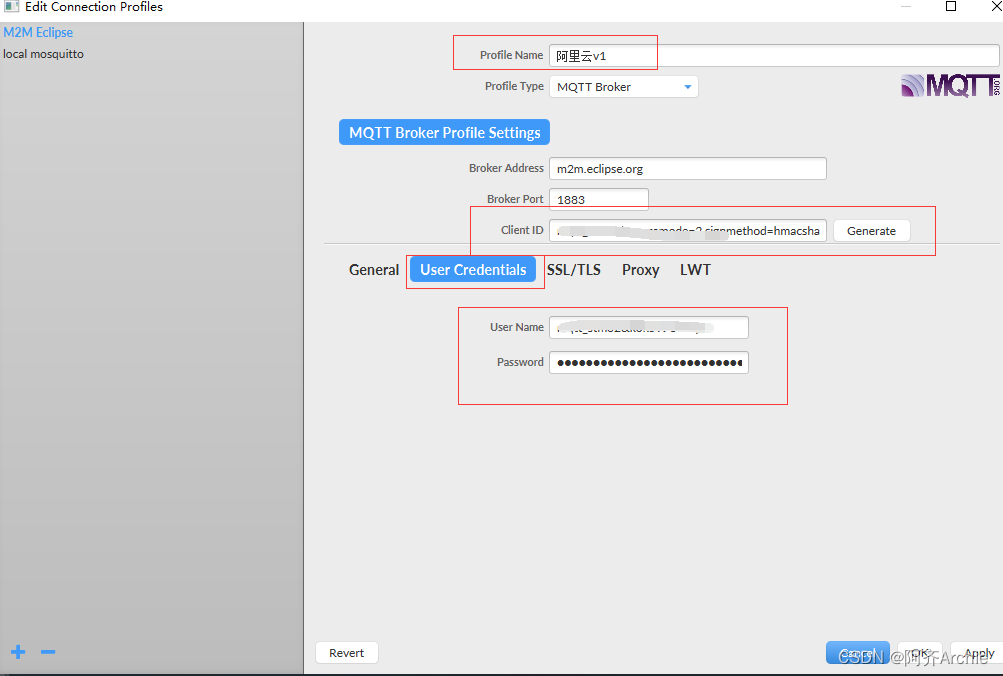

起一个名字（我输入的是阿里云v1），接下来将经过mqtt_password计算后的三元素（client id 、用户名和密码）拷贝到如下处

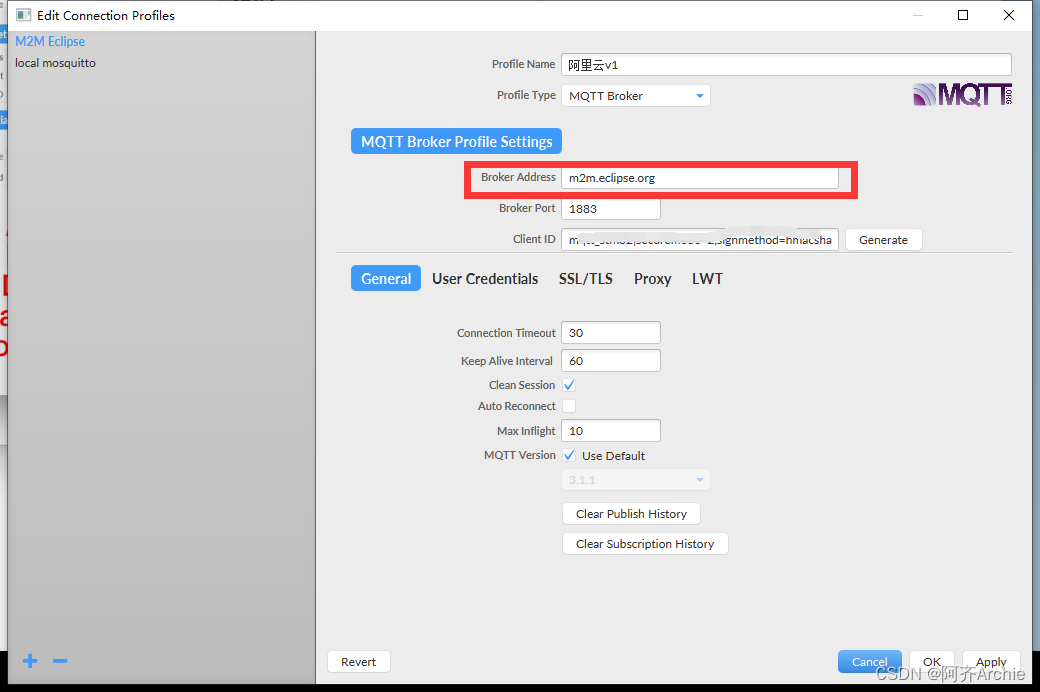

端口是1883是固定的，接下来需要继续填写broker address（也就是ip地址或者说是域名），填写为productkey.iot-as-mqtt.cn-shanghai.aliyuncs.com（productkey更换为mqtt_password中的productkey）

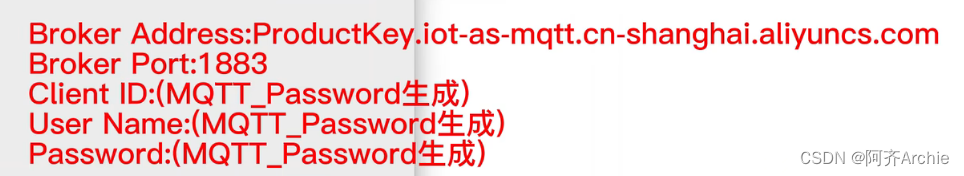

总结如下：

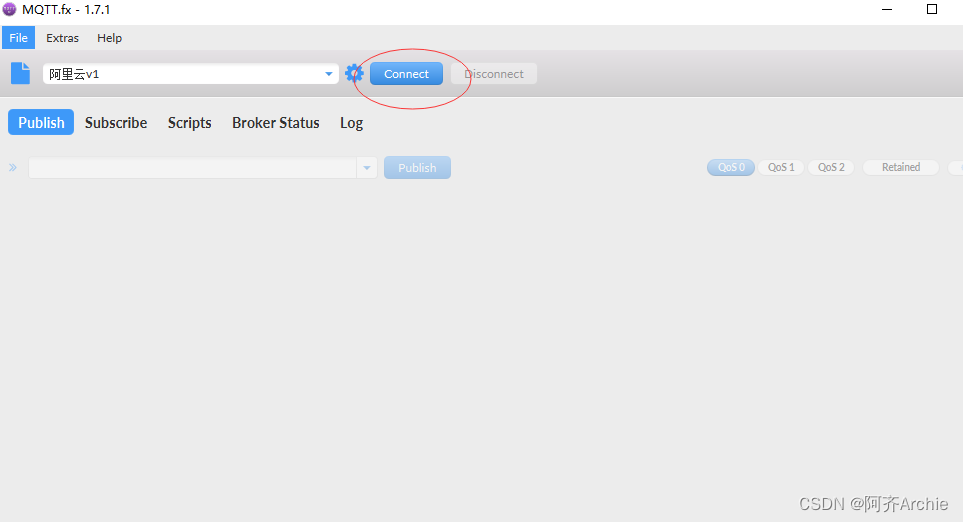

以上就配置成功了，点击apply，关闭。关闭后进入mqtt.fx主页面，然后点击connect进行连接，这时候就连接成功了

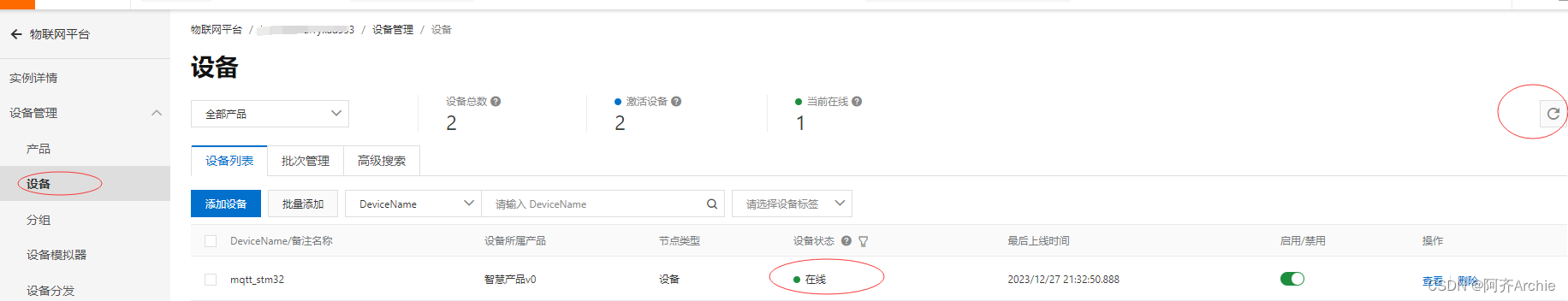

6.进入阿里云平台。点击设备，点击左边的刷新，可以看到设备状态由离线转为在线状态（说明以上配置成功）
7.使用mqtt.fx模拟进行主题的发布与订阅
根据mqtt_password计算的结果更改上面两行的productkey、devicename填入mqtt.fx对应处，如下图示。

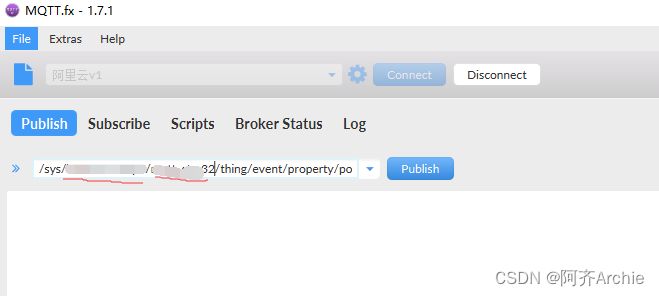

mqtt.fx上配置发布的主题，如下。
8.测试消息发布主题是否正常
发布的数据格式和物模型是一一对应的，发布的数据是json数据格式

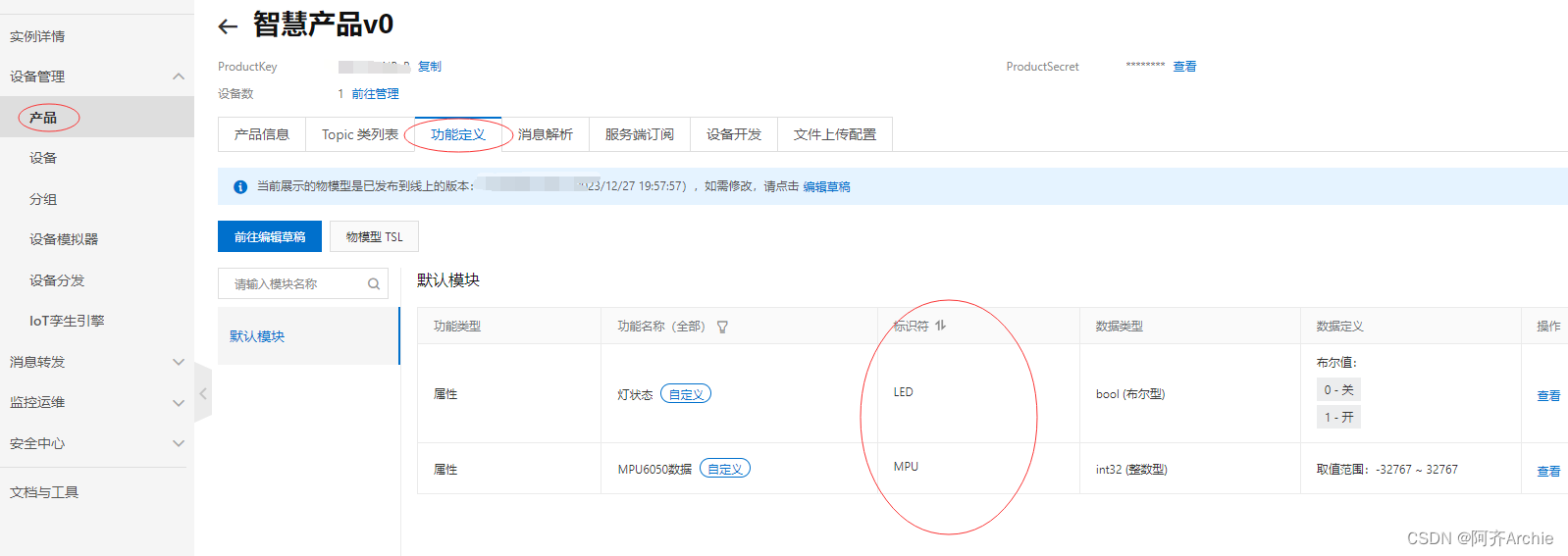

进入阿里云平台，选择产品，点击功能定义，可以看到模块的标识符，如下所示

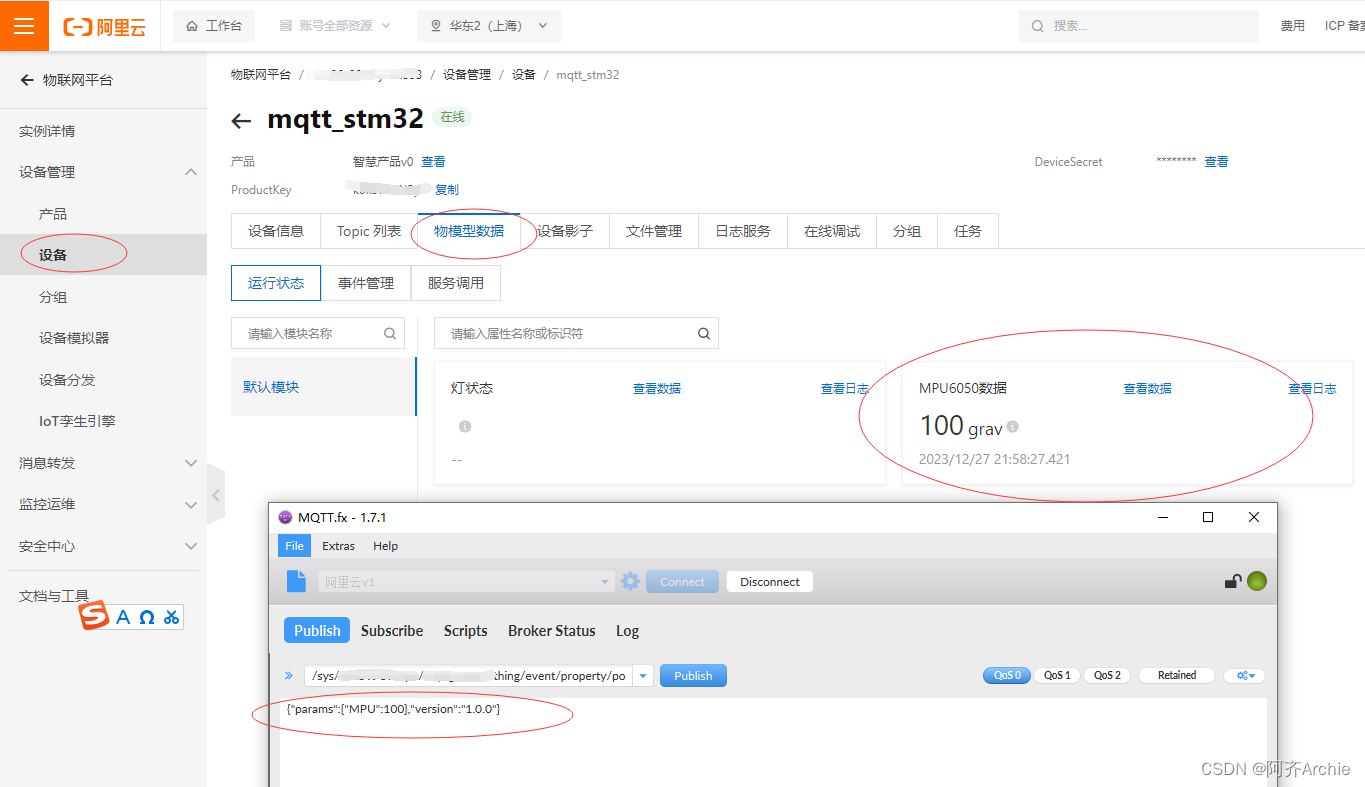

根据自己的标识符，在mqtt.fx写入json数据格式，如下所示，我在mqtt.fx写的是{"params":{"mpu":100},"version":"1.0.0"} ，然后在mqtt.fx中点击publish发布数据。对应在阿里云平台-设备-物模型数据中可以看到mpu6050的数据变为了100，如下所示。

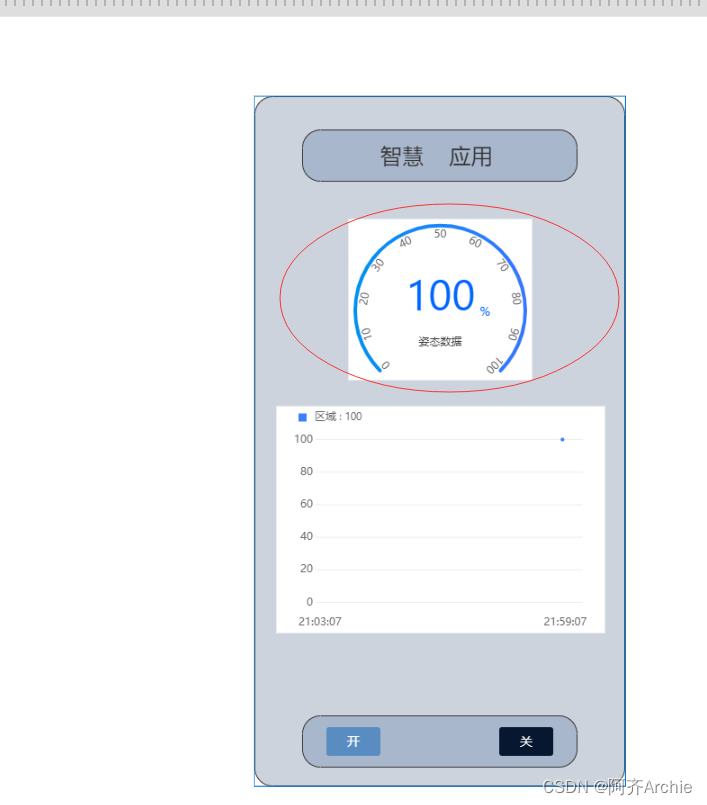

同时，在iot studio上的数据也进行了更新（在阿里云平台增值服务中查看）
以上，说明阿里云物联网平台的配置和iot studio的主题发布一切正常
9.测试消息订阅主题是否正常
继续测试按下按钮的开和关，测试在mqtt.fx中发送一个开和关的命令

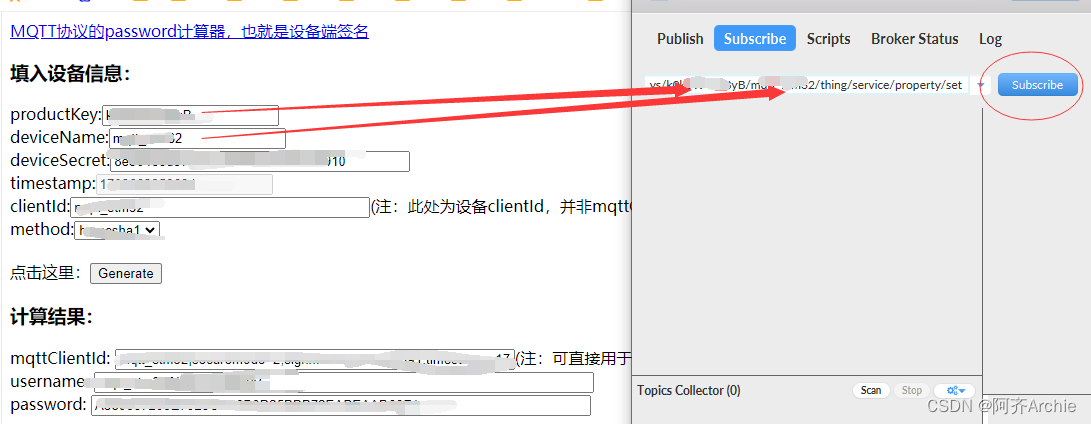

同样也是将以上数据格式，写在mqtt.fx处，根据mqtt_password中的productkey和devicename更换消息订阅主题格式。然后点击subscribe订阅。

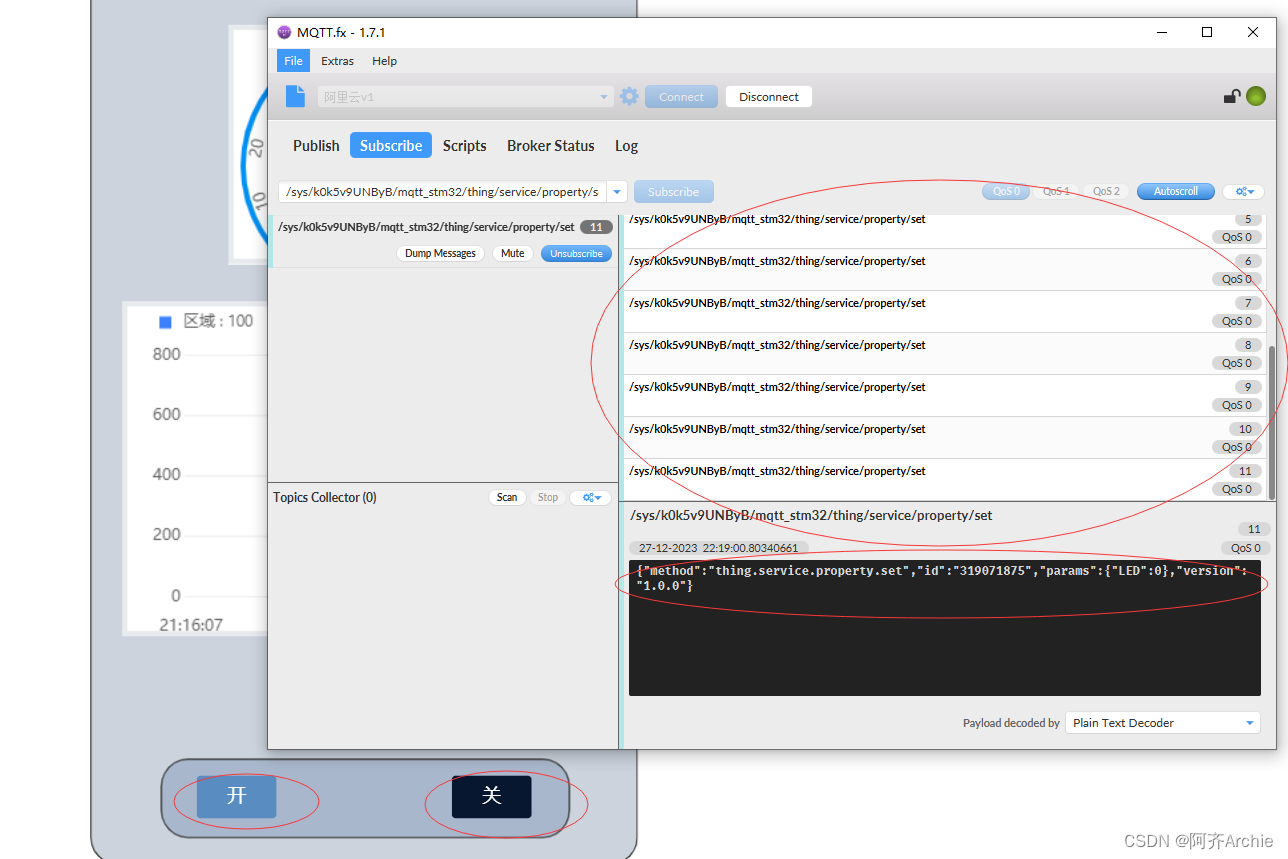

订阅完成后，再回到iot studio界面，发布一下界面，然后点击开或者关按钮，可以看到mqtt.fx界面会收到json数据。
以上，用过mqtt.fx来模拟测试阿里云平台和iot studio，主题的发布与订阅一切正常。通过这个环节的测试，也就是控制变量法的测试来解决后续出现问题时，就明白问题不是出在阿里云平台和iot studio的配置上。
4.通过at命令的方式控制esp8266发布与订阅消息

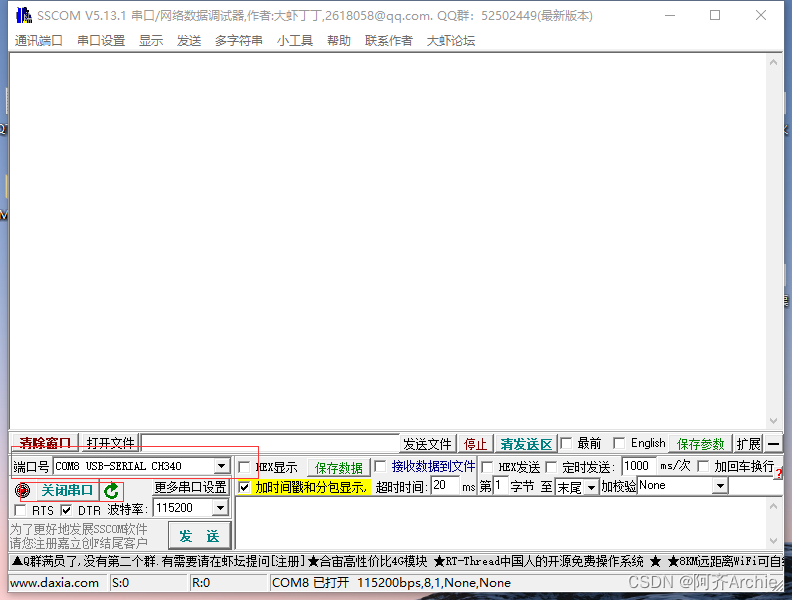

1.使用sscom串口工具来发送at命令，端口选择ch340烧录器驱动端口，打开串口，拔下usb供电让板子重新上电。

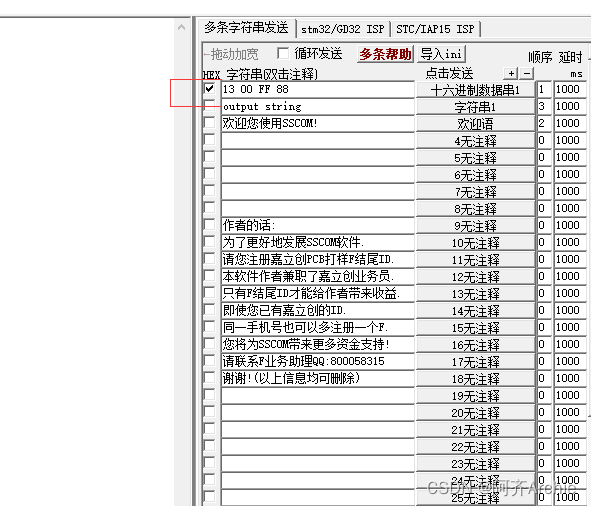

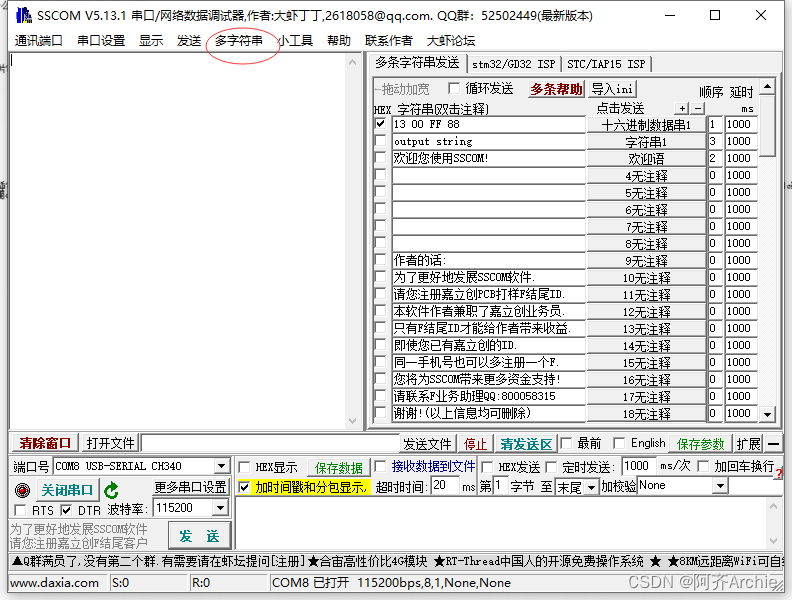

2.下面开始输入at命令，首先点击多字符串，将在多字符串里面输入at命令

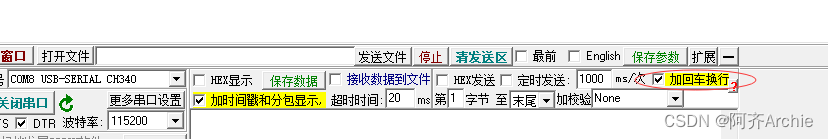

不需要hex格式的at命令，将这个√勾选取消
一定勾选加回车换行
下面开始编写at命令

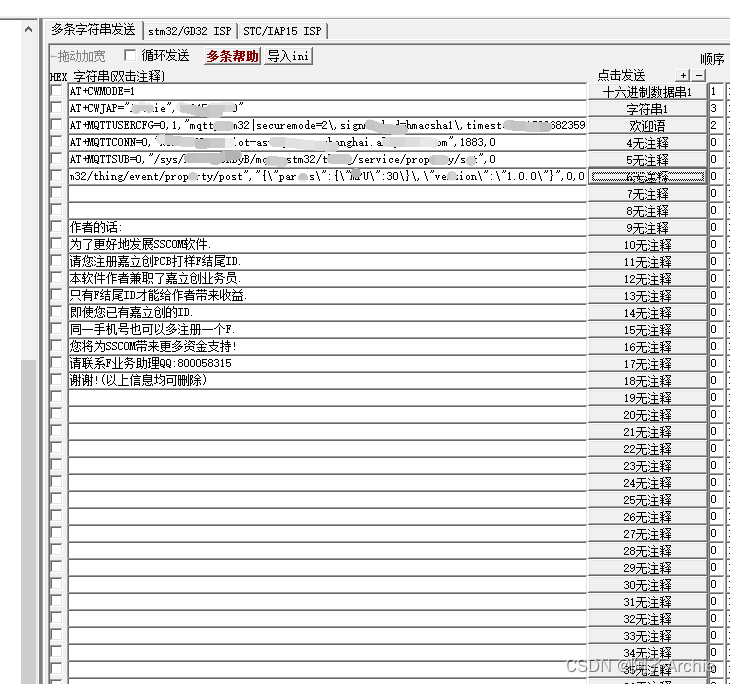

如下所示，在多条字符串发送中输入上面的at命令，依次点击发送，回复ok则命令配置正确
如下，这样子回复了ok，则证明at命令正确

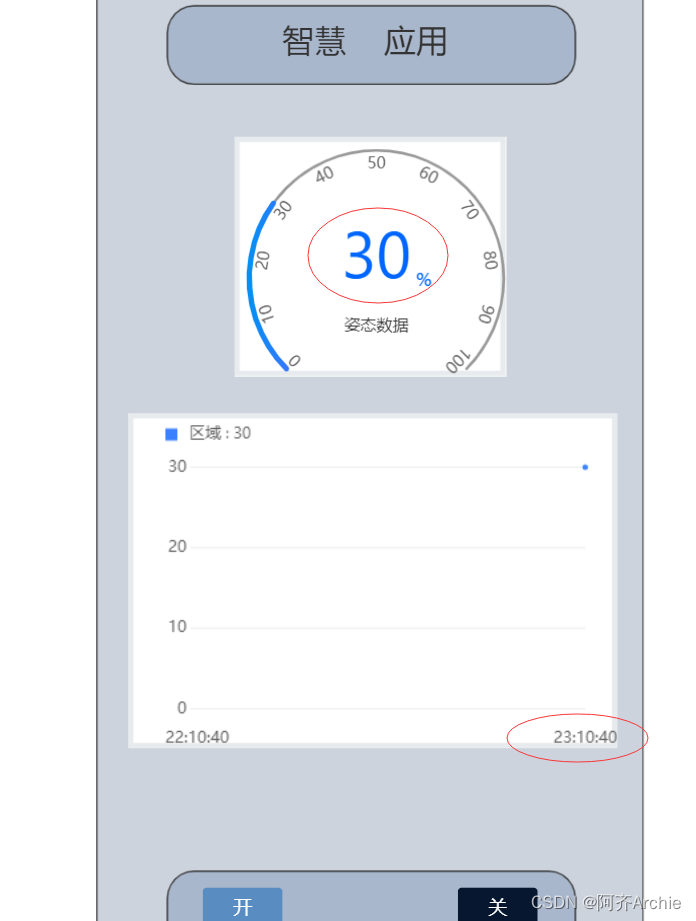

同时，在iot studio上发布的数据进行了更新

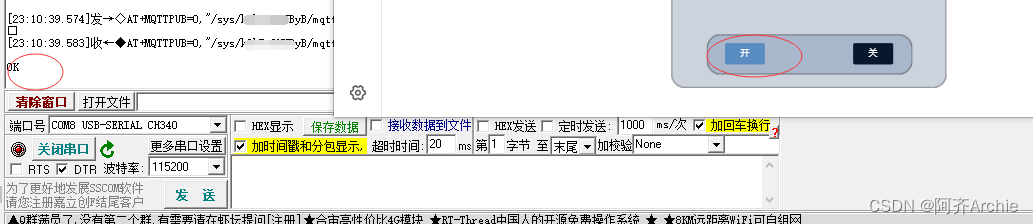

在web上点击开/关按键，在sscom上会收到命令，如下所示
以上，说明使用at命令的方式控制esp8266数据上行和数据下行，发布订阅主题一切正常。
5.总结
本节完成了阿里云平台配置与绘制iot studio界面，且完成了mqtt.fx测试阿里云物联网平台与esp8266发布订阅消息，且完成了使用at命令的方式实现阿里云物联网平台与esp8266发布订阅消息。
本节的流程总结如下：
stm32连接阿里云物联网平台测试流程：
1.调试阿里云物联网平台并绘制iot studio界面，然后使用mqtt.fx测试阿里云物联网平台是否能够订阅mqtt协议发布的消息，同时测试阿里云物联网平台发布消息mqtt.fx是否可以订阅消息，如果测试通过，说明阿里云物联网平台配置正确
2.使用at命令的方式发送命令控制esp8266，可以测试出wifi网络是否正常、esp8266固件是否烧写正常、at命令使用是否正常
具体流程
1.阿里云物联网平台调试
2.iot studio绘制图像化界面
3.使用mqtt.fx工具连接阿里云物联网平台
4.使用at命令控制esp8266连接阿里云物联网平台
本节并没有实现stm32连接esp8266来与阿里云物联网平台发布订阅消息，将在后面章节完成。
