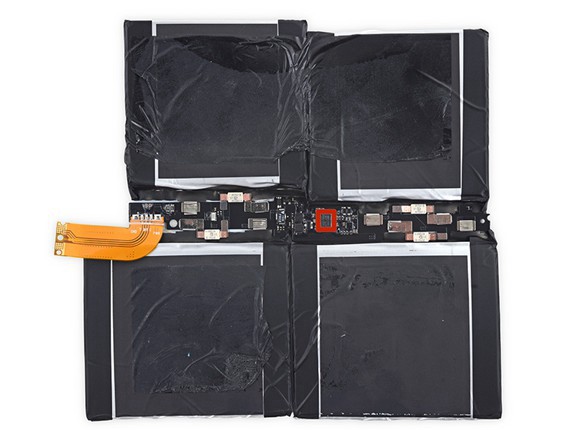

在暴力拆卸下载的电池中，我们发现电池板中隐藏着一个maxim integrated max17817电池管理控制ic芯片。
图为电池管理控制ic芯片特写

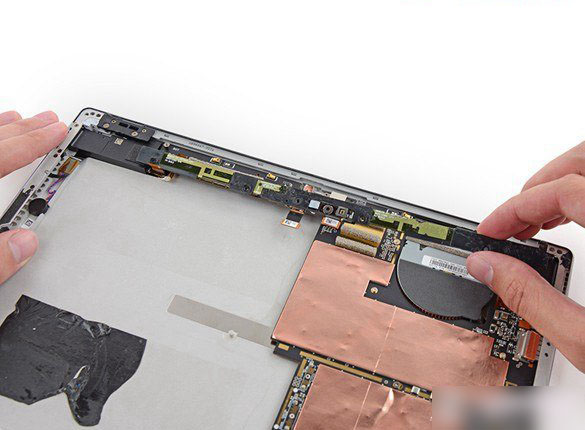

接下来我们要拆解的是这个细细的外设板，如下图所示。

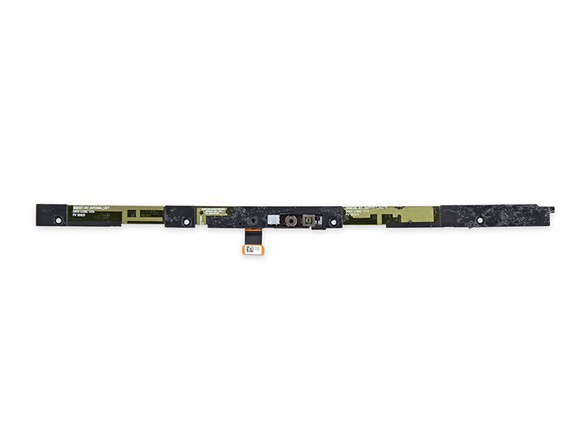

在这条细细的外设板上搭载了前置摄像头和其它的小部件，如下图所示。
surface pro 3小主板拆解

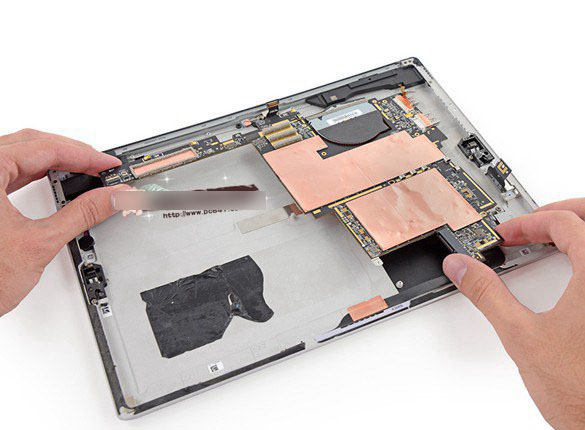

微软surface pro 3平板电脑内置主板上覆盖了铜制的屏蔽罩，非常用心，拆解主板也非常轻松。
surface pro 3主板拆解图解

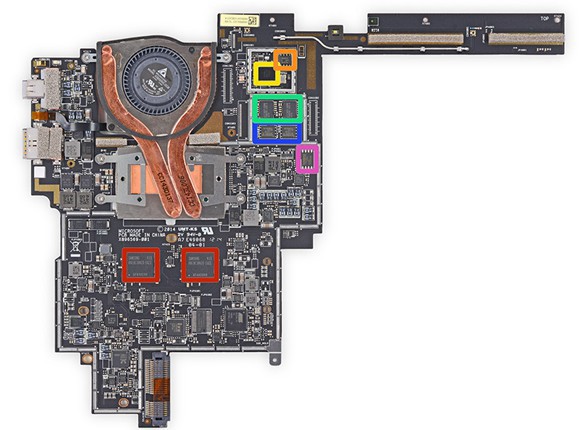

主板正面芯片： 红框：三星k4e8e304ed-egce 1gb lpddr3内存颗粒(共四颗，背面还有俩) 橙框：atmel at24c16双线串行eeprom 黄框：marvell 88w8897 wi-fi/蓝牙4.0/nfc无线芯片 绿框：q1c1832-b98b 蓝框：华邦25x20cl1g 2mb串行闪存 紫框：华邦25x20cl1g 128mb串行闪存，如下图所示：
surface pro 3主板正面芯片特写

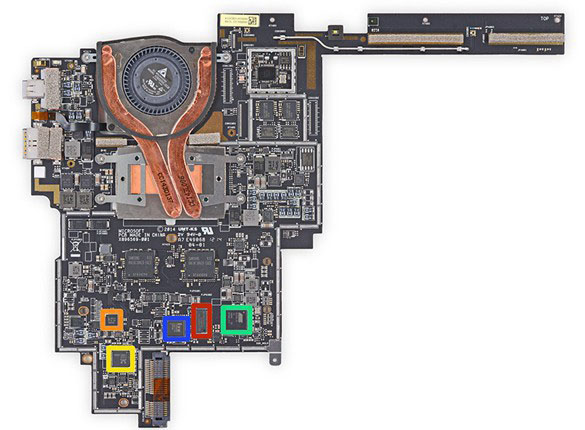

主板正面剩余部分芯片： 红框：英飞凌slb 9665 tt2.0安全加密控制器(用于tpm) 橙框：nxp cbtl06gp213六通道多路复用器 黄框：realtek rts5304读卡器控制器 绿框：atmel uc256l3u 32-bit avr微控制器 蓝框：ite it8528vg io芯片，如下图所示：
surface pro 3主板正面芯片特写二

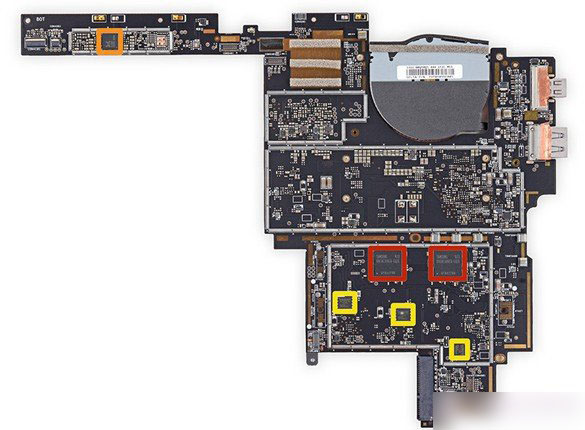

主板背面芯片： 红框：另外两颗三星内存颗粒 橙框：realtek alc3264音频编码器 黄框：华邦25x40cl1g 4mb串行闪存，如下图所示：
surface pro 3主板背面芯片特写

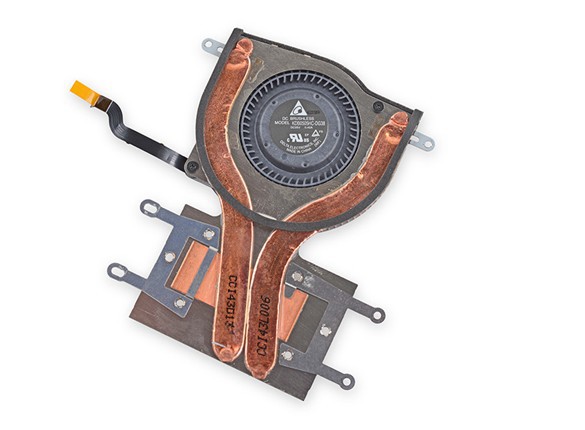

微软surface pro 3平板内部的处理器的风扇采用了小型涡轮风扇，拥有两条散热管，这种设计，基本与笔记本内部设计相同，如下图所示。

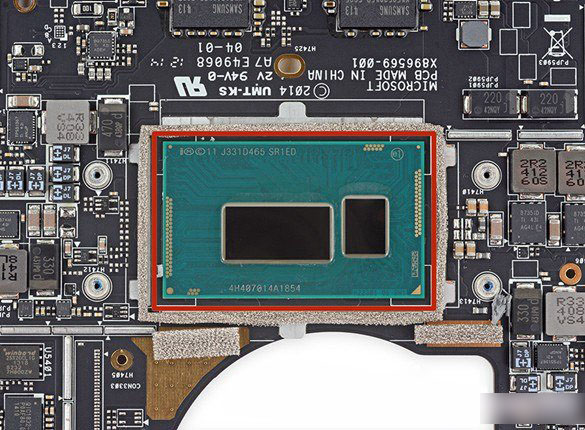

下图中的红框中的处理器型号为：core i5-4300u，拥有1.9ghz的主频，并集成核显hd 4400。
i5-4300u处理器芯片特写

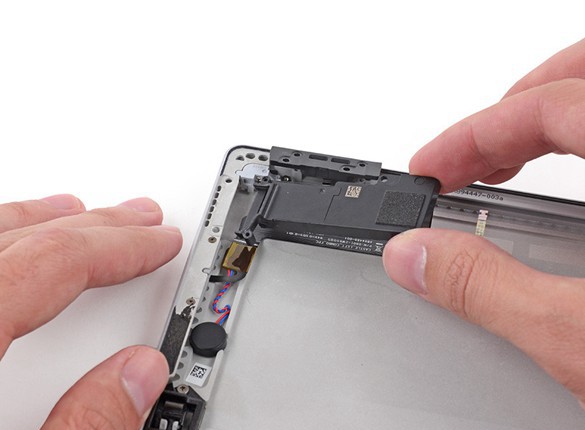

位于边角的就是立体声扬声器。
surface pro 3内置扬声器拆解

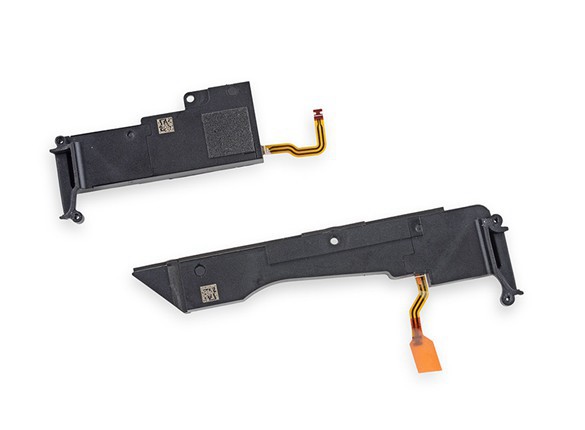

微软surface pro 3平板内置了双立体扬声器，音质效果出众，图为拆解下来的立体声扬声器，其支持杜比音效。

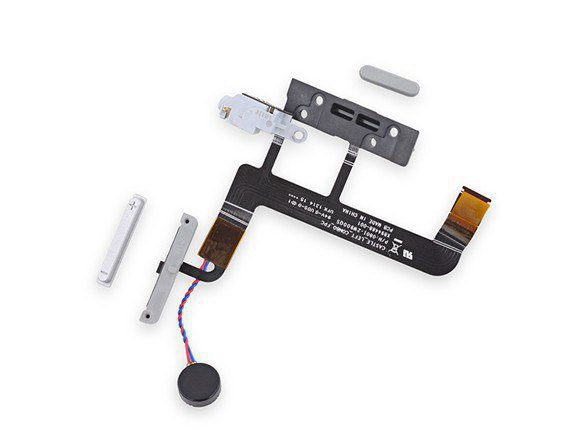

这条排线连接了耳机、音量按键、电源按键和振动马达。
surface pro 3拆机图解细节

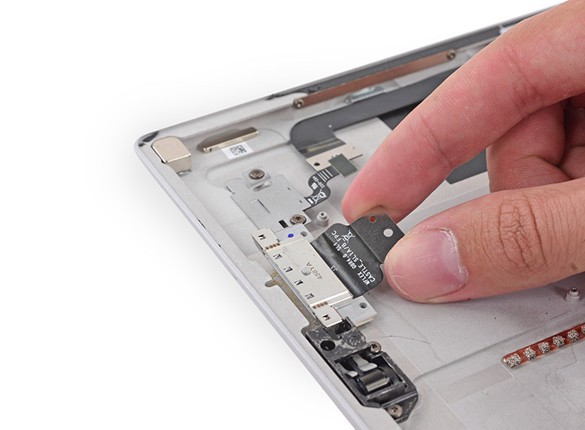

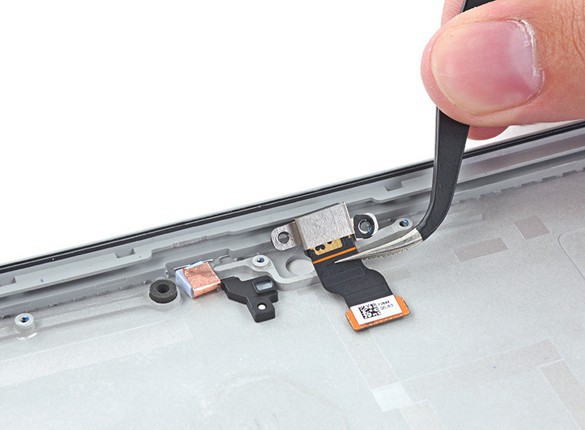

图为微软surface pro 3平板电脑充电接口特写，此接口还支持数据传输。
surface pro 3充电接口特写

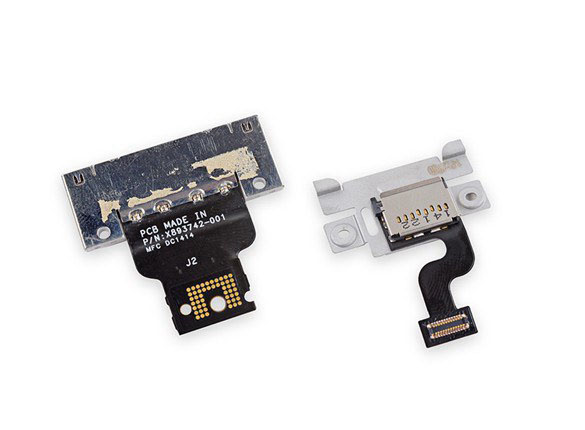

图为拆解下来的扩展接口，左边的是充电接口，右边的是micro sd卡接口。
图为拆解下来的surface pro 3平板电脑前后置摄像头，两者均为500万像素，拆解非常容易。
surface pro 3摄像头拆解

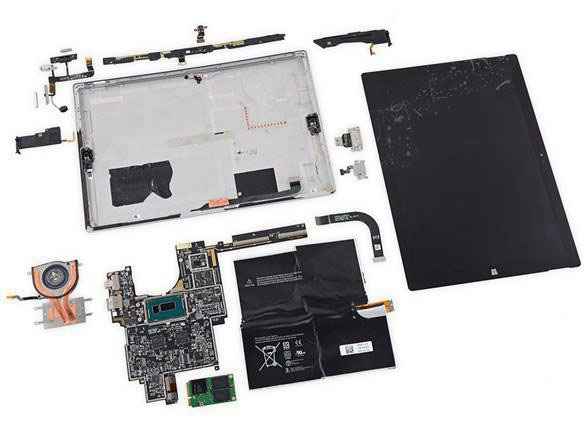

微软surface pro 3平板拆解到此基本就结束了，这里我们基本将surface pro 3大卸八块了，文章最后为大家附上一张，surface pro 3平板电脑拆机配件全家福。
微软surface pro 3拆机全家福
拆机评测总结
通过此次surface pro 3拆机评测，我们可以看出，微软surface pro 3平板电脑拆解难度非常大，不少地方都用到了暴力拆解，像拆解屏幕与电池的时候，基本容易导致屏幕与电池损坏。另外国外媒体对平平板电脑的拆解难度定为1分（最高10分，分数越低，越难拆解），属于极难拆解水平。总的来说，微软surface pro 3平板狄电脑做工用料非常出色，质量上自然十分可靠。不过拆解极难，这也意味着一旦损坏，维修上会非常困难。
