我要评论昨日，苹果官网上架了新款16gb ipod touch5，此次新版本除了容量不一样，还增加了500万像素的isight后置摄像头，此外其余地方与32gb 和64gb版本的 ipod touch 基本相同。来看一下国外知名拆解网站ifixit的详尽拆解过程吧。
首先，我们了解一下设备的基本配置：

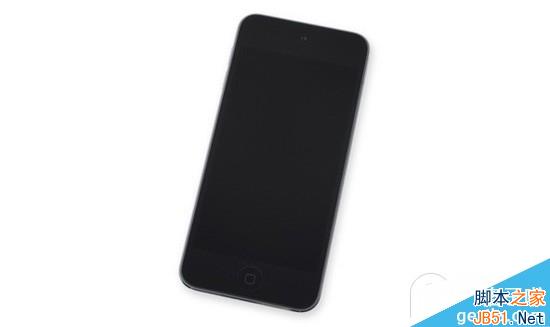

4寸 retina 显示屏，支持多点触控 ips 技术
802.11a/b/g/n wi-fi + 蓝牙4.0

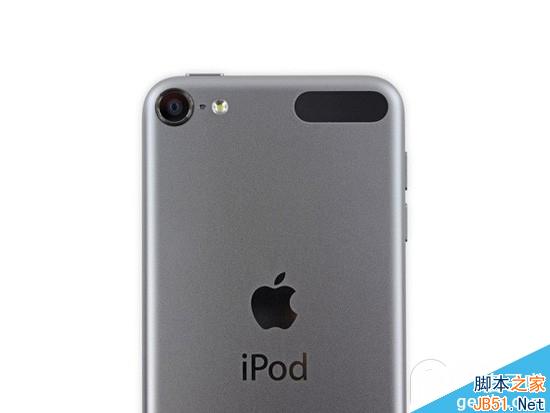

500万像素，1080p isight 相机，支持 led 闪光灯，光圈 f/2.4。前置 facetime 120万相机，支持录制30帧每秒的720p视频
三轴陀螺仪+加速度传感器
16gb 闪存

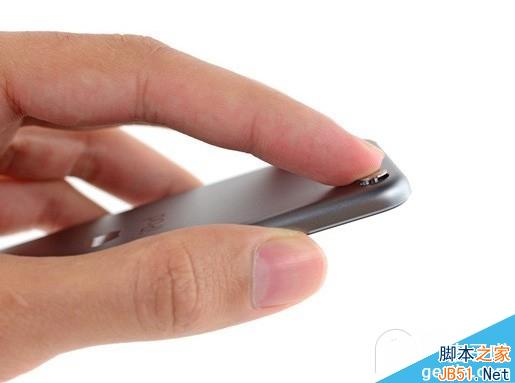

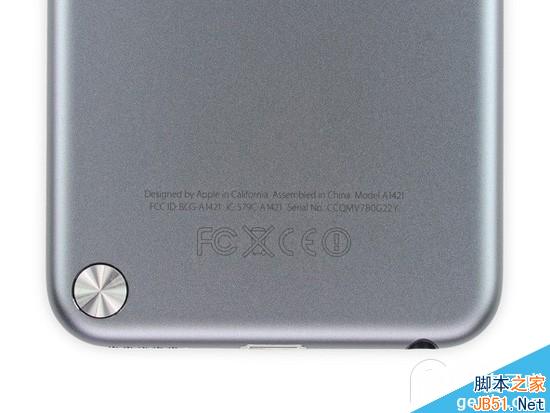

2014款16gb 第五代 ipod touch 开始支持腕带，不过腕带需要单独购买。设备型号为 a1421。型号与32gb 和64gb 的 ipod touch 相同。

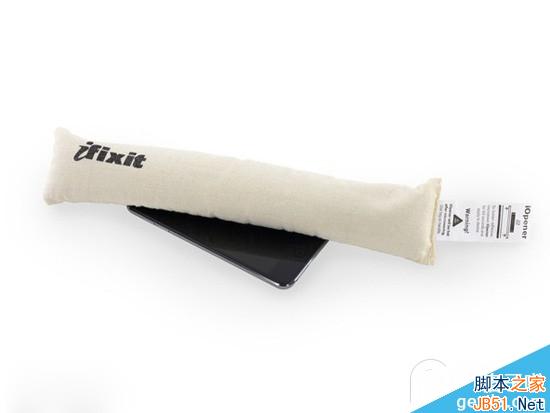

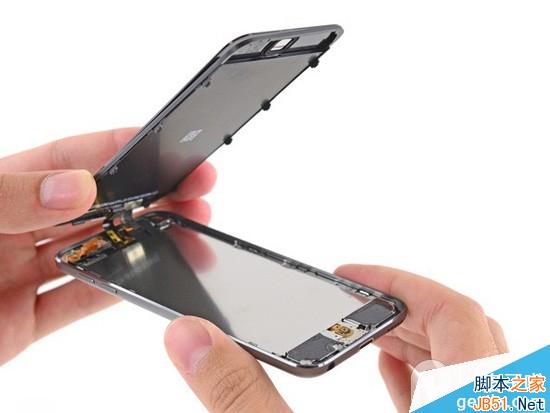

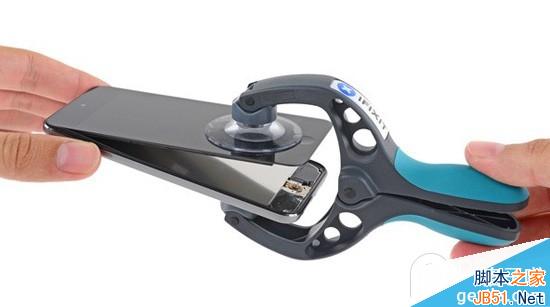

加热屏幕并通过专业设备打开

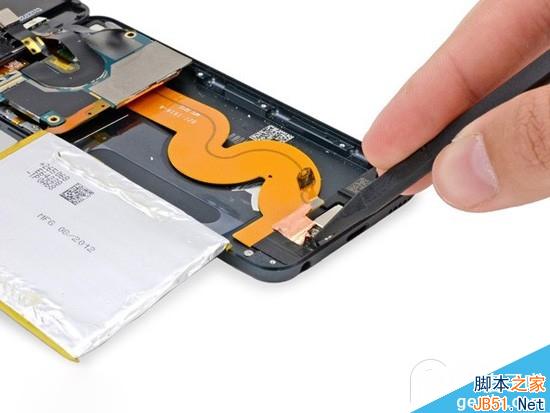

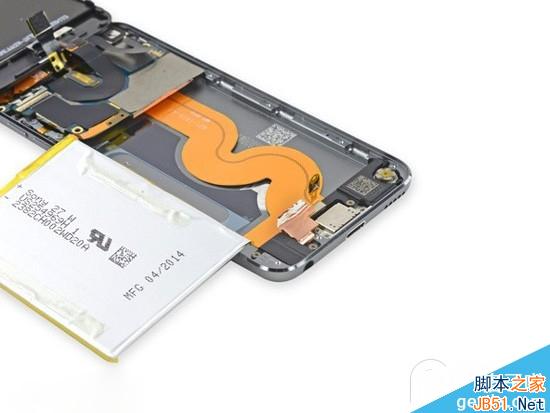

第一个改变：耳机插孔没有胶带覆盖。下面是大容量 ipod touch 中的胶带遮蔽

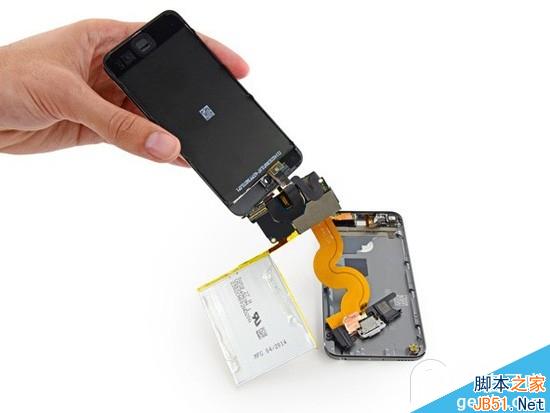

主板、前置摄像头、电池、lightning 连接器、耳机孔、扬声器和 home 键全部焊接在一起

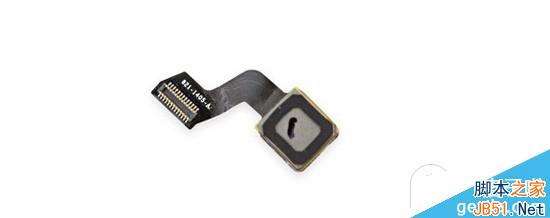

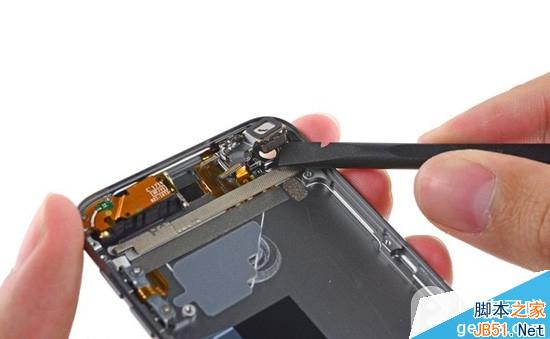

将 ipod touch 的摄像头组件拆下

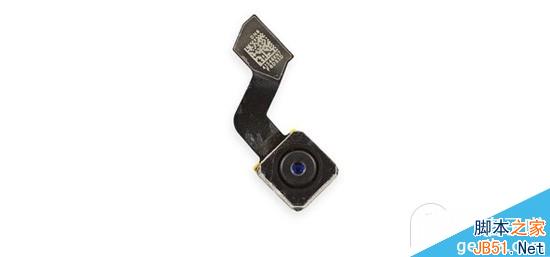

这款摄像头组件与其它 a1421设备相似，采用五组镜片和混合 ir 滤镜，光圈为 f/2.4。可以拍摄500万像素照片或者录制30帧每秒的1080p视频

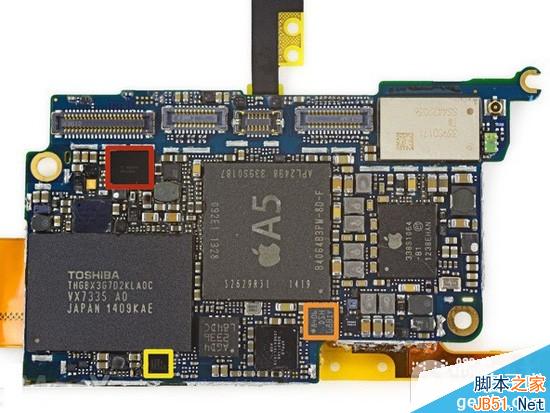

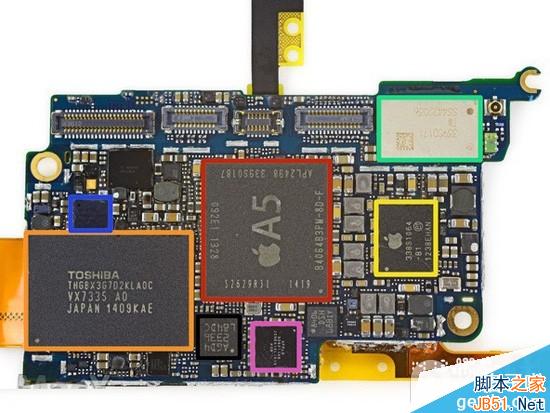

这就是 ipod touch 的主板了，芯片包括：
红色：苹果 a5双核处理器，4gb(512mb)尔必达移动 ddr2内存
橙色：东芝 thgbx3g7d2kla0c 128gb(16gb)nand 闪存
黄色：苹果338s1064-b1 电源管理 ic
绿色：murata 339s0171 wifi 模块
蓝色：博通 bcm5976 触控屏控制器
粉色：338s1146 苹果/cirrus 音频解码器
黑色：意法半导体 agd4 2336 l84dc 低能耗三轴陀螺仪
主板背面的芯片包括：
红色：德州仪器 343s0628 触控屏控制器
橙色：意法半导体 8406 dsh 08biy
黄色：恩智浦 nxp 半导体 1608a1显示屏接口控制器

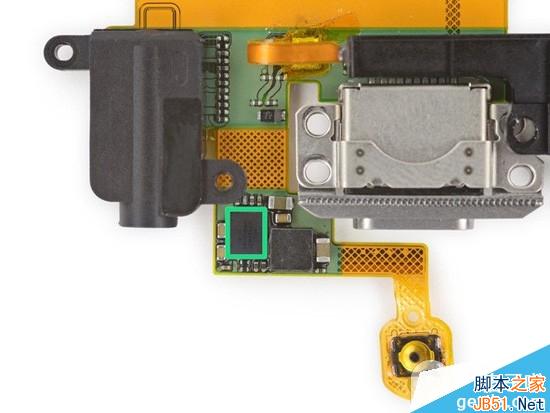

隐藏在 lightning 连接器和耳机孔之间的是：
绿色：苹果338s1077 cirrus 音频解码器

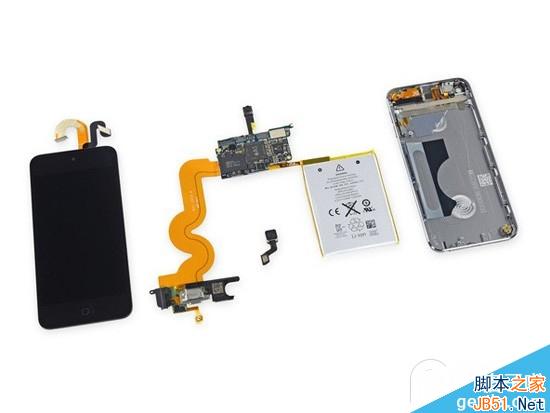

拆解完毕。 16gb 2014款第五代 ipod touch 内部没有太大改变，维修依然非常困难。当然更换组件并非不可能。很多组件都焊接在一起。ipod touch 外部没有任何螺丝，各种卡扣和粘合剂让设备组装在一起。
