我要评论ipad air 2和ipad mini 3是苹果前不久发布的两款新一代平板电脑，如今已经正式上市。其中，ipad mini 3相比上一代没有做出很大的升级，唯一最让大家感到欣慰的是ipad mini 3支持指纹识别（touch id）.虽然ipad mini 3仅仅就这点有所提升，但是价格却比前一代贵了700元，那么它的屏幕，处理器，内存是否有提升呢？接下来我们通过深入的ipad mini 3拆机图评测一探究竟吧

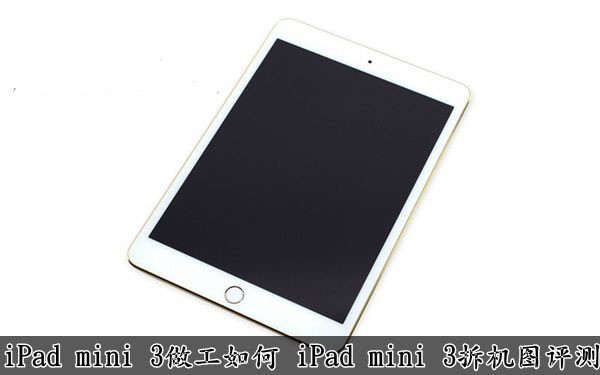

ipad mini 3做工如何 ipad mini 3拆机图评测
配置方面，ipad mini 3搭载了新一代5位架构苹果a7芯片+m7运动协处理器，运行1gb内存，16gb/32gb/64gb（不支持扩展）三种存储版本，拥有前置120万像素/后置500万像素摄像头，运行全新的ios8系统，拥有wifi版和4g（4g三网通)两种网络版本，wifi版售价2888元起 4g版售价暂未公布,支持指纹识别、新增土豪金颜色。
可以看得出来，新一代ipad mini 3相比ipad mini2变化并不大，屏幕尺寸依旧是6.9英寸，2048x1536分辨率，外观设计相比上代不变，重量331克，也与上代ipad mini一致，另外依旧搭载a7处理器，前置120万像素、后置500万像素摄像头。不同的地方在于，ipad mini 3配备64位a7处理器，增加土豪金色版本和指纹识别功能。

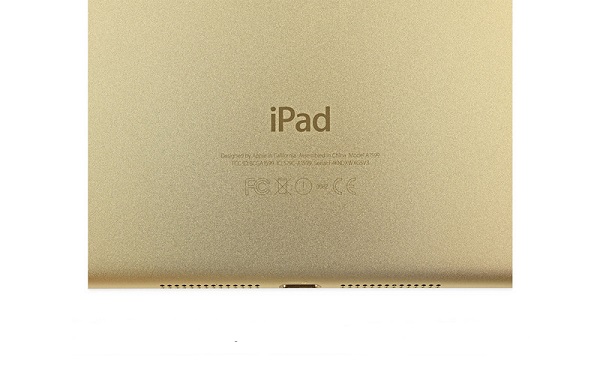

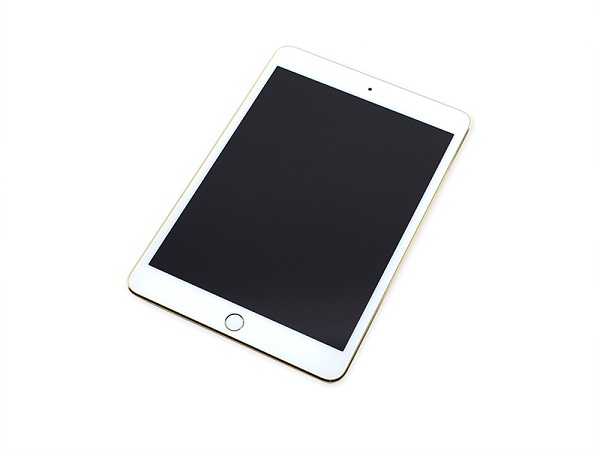

本次我们拆机的是土豪金色ipad mini 3,这也是苹果新一代ipad mini系列才新增有的颜色，其采用了铝合金机身设计，机身背面底部还印有版本号，总的来说，ipad mini 3升级并不大，没有一同发布的ipad air 2表现抢眼，ipad mini 3也被戏称为最坑爹的升级。
新增土豪金
ipad mini 3最大亮点在主要是加入了指纹识别功能和新增土豪金配色，其他方面并没有升级，设计上可谓非常精湛，其内部做工如何呢？下面我们马上揭晓。

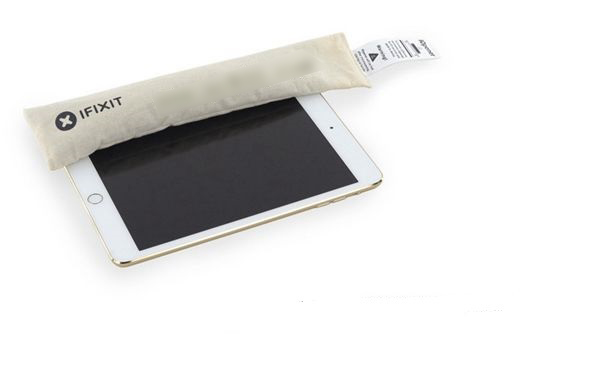

ipad mini 3拆机依然十分困难，由于ipad采用一体成型机身，所以我们需要从外屏与机背的连接处入手，进行拆解。首先通过加热工具加热边框内的强力双面胶使其软化便于拆解，如下图所示。
ipad mini 3拆机从屏幕开始

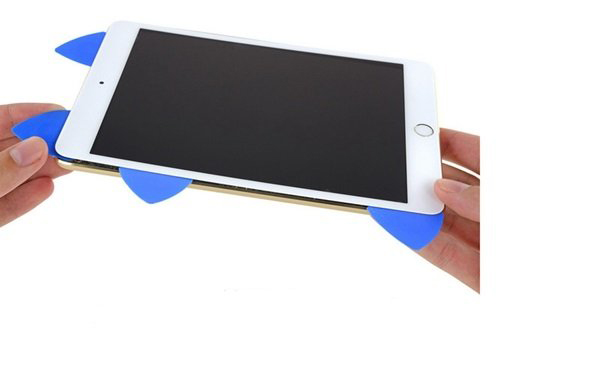

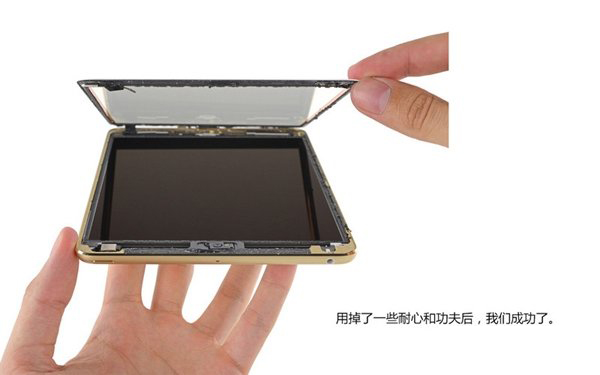

加热完边框以后，通过翘片屏幕盖板，在此笔者设计一个悬念，ipad mini 3的屏幕是否会和同门师兄ipad air 2一样采用全贴合技术呢？如下图所示：
掀开屏幕盖板，我们遗憾的发现mini 3果然没有采用ogs全贴合技术，也就是新一代ipad mini在屏幕上并没有改进。如下图所示：

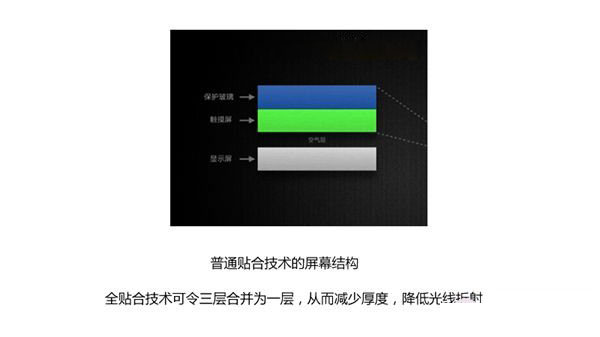

全贴合技术由于良品率低，目前绝大部分应用于高端移动设备的屏幕中。它的优势在于可以为机身带更轻薄的体积，透光更优秀使得屏幕亮度更高。在苹果产品线，这种技术最先应用在iphone 5身上。而ipad air 2是所有ipad中最先采用全贴合技术的，所以ipad air 2才可以达到6.1mm的惊人厚度。

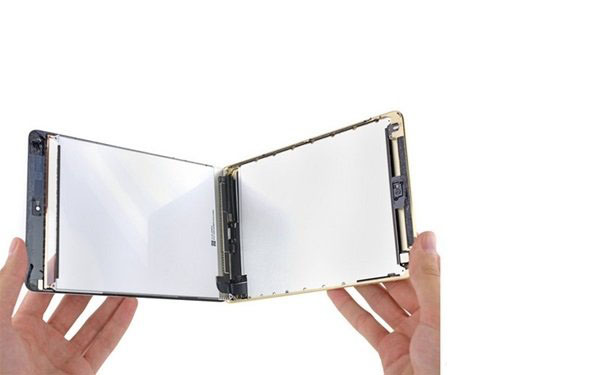

掀开盖板，触摸玻璃分离出去，我们看到了该机的屏幕。现在开始卸去固定屏幕的螺丝，如下图所示：
为了增强机身结构强度，苹果在屏幕后面设计了一块防滚架。甚至ipad air 2都没有享受到此待遇。如下图所示：
将目光转向屏幕改版，我们终于发现一样与前代产品不同的地方。那就是home按键的设计。由于加入了touch id功能，所以排线要比前代更复杂一些。如下图所示：

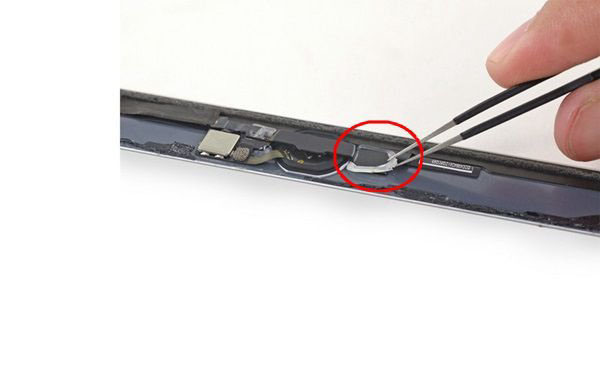

home键通过热熔胶与屏幕盖板连接。如下图所示：

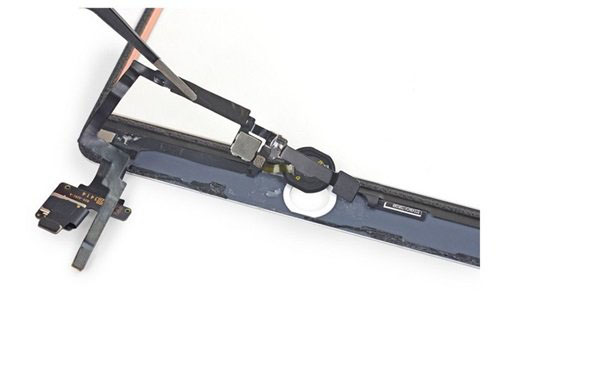

接下来将贴连载面板上的排线掀起，便可以分离home键排线了，排线比较难拆除，总担心弄坏屏幕面板。如下图所示：

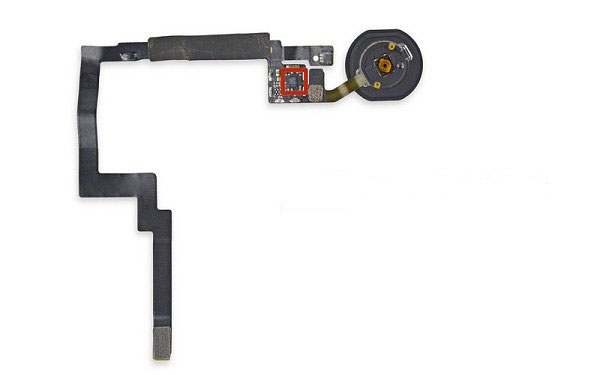

来一张home键排线的特写，图中红框位置为touch id的管理芯片，我们会发现这里没有惊喜，touch id同样是由恩智浦半导体提供的8416a1 touch id传感器。
home键排线特写

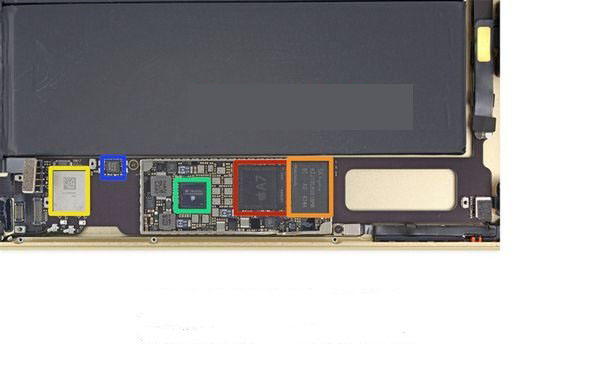

ipad mini 3核心芯片主要位于主板正面，下面我们一起来相信认识下内部的芯片吧，如下图所示。
－红色：苹果apl0698 a7处理器，不同于ipad air 2，该机采用叠层封装技术将海力士h\9cknnktarkr 1gb lpddr3 dram封装在其中。
－橙色：海力士h2jtdg8udbmr16gb 闪存。
－绿色：apple 343s00004-a1
－蓝色：nxp 6510 nfc 控制器，难道还有隐藏的nfc功能/？这个芯片前代是没有的。
－黄色：来自台湾环询电子的339s0213wifi 模块。
卸去主板上的屏幕，让我们来了解一下ipad mini 3所采用的芯片规格：
-红色：苹果m7运动协处理器。
-橙色：苹果338s1213音频编解码器。
-黄色：音频放大器。绿色：飞兆半导体fdmc6676bz and fdcm6683 mosfets。
-蓝色：恩智浦1610a1显示接口ic。

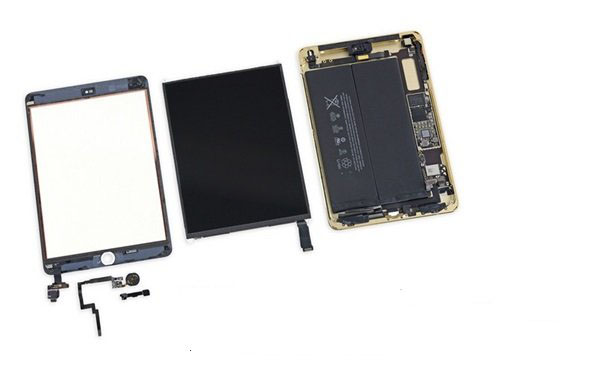

ipad mini 3拆机到此基本就结束了，能拆卸的我们基本都是大卸八块的拆解，最后来样张ipad mini 3拆机元件全家福吧，如下图所示。
ipad mini 3拆机总结：
通过以上拆机详解可以看出，ipad mini 3拆机难度是非常大的，国外媒体给出的维修难度指数2（最容易是10），属于极难维修级别，拆机很容易损坏屏幕，并且很难恢复
ipad mini 3拆机维修指数2
虽然lcd和玻璃面板分离，可以独立更换，并且电池也没有焊接到主板上，但是胶粘剂用的太多了，不利于拆装，闪电连接器焊接到主板，一旦损坏非常麻烦，另外，集成了touch id的home键位于屏幕面板，且不好拆除，日后更换屏幕也会很麻烦。
