- 最近使用 vs code gdb 调试 qemu，有了一点收获，u-boot 编译后生成了一个 elf 文件：u-boot，是否也可以调试一下？
- 为何需要 vs code gdb 调试，直接 gdb 调试不就可以了吗？答案就是：vs code 可以界面调试，命令行调试会枯燥很多
环境
- 使用 qemu，就是不需要板子
- win10 64位 vmware workstation pro 16
- ubuntu 20.04
- qemu （虚拟arm开发板），
qemu arm64平台 - u-boot :
u-boot-2023.04 - gcc 交叉编译工具链：
gcc version 12.2.1 20230401
目标
- 基于 qemu，vs code gdb，界面调试 u-boot，了解 u-boot 的启动流程
- qemu：不需要硬件电路板支持，当前一些启动初始化流程可能与实际电路板存在差异，所以目标就是摸清楚 u-boot 的启动流程，重在搞清楚 u-boot 启动与初始化流程。
- vs code，这里重在界面调试，类似于 eclipse 那样的，可以源码调试
- gdb：是一个强大的调试工具
编译 u-boot
- 配置文件：
configs/qemu_arm64_defconfig - 生成配置：
make arch=arm cross_compile=aarch64-linux-gnu- qemu_arm64_defconfig - 【备注】：当前
u-boot-2023.04arm 与 arm64 没有分开，所以arch=arm，而不是arch=arm64 - 开始编译：
make arch=arm cross_compile=aarch64-linux-gnu- - 生成的产物：
u-boot.bin：二进制文件，u-boot： elf 可执行文件，默认包含 debug 信息
配置 vs code gdb
- 当前 是 win10 下 vs code 通过 ssh 连接 vm虚拟机中的 ubuntu，如果本地是 ubuntu 系统，应该就不需要 ssh 远程连接
- vs code 安装 gdb 调试插件
- 【备注】gdb 这个插件，好像不需要，确认下左边栏 是否有个 debug 调试按钮吧，好像是 vs code 自带的。

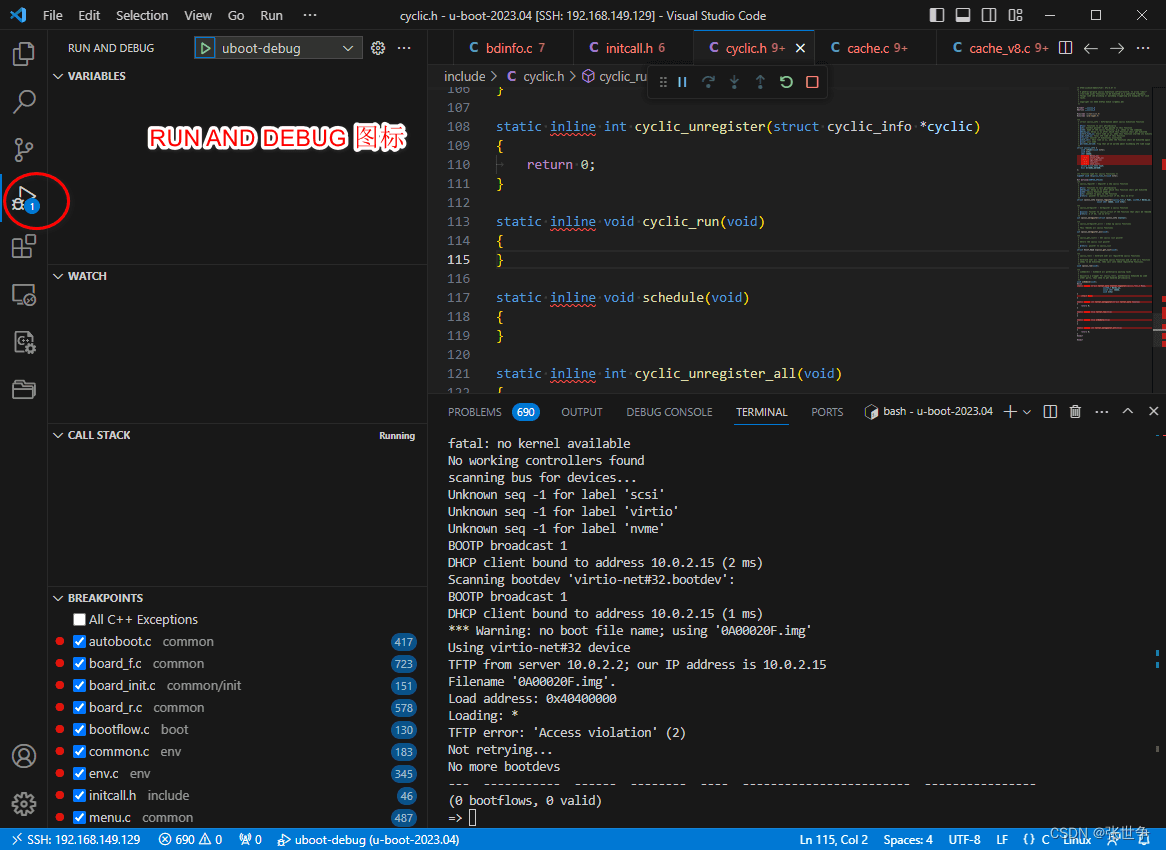

- 配置 vs code 调试：点击 【设置】的按钮，会提示选择某个调试器，这里随便选择一个，然后就会出现一个
.vscode/launch.json文件 - 修改
launch.json文件内容如下
{
"version": "0.2.0",
"configurations": [
{
"name": "uboot-debug",
"type": "cppdbg",
"request": "launch",
"midebuggerserveraddress": "127.0.0.1:1234",
"midebuggerpath": "/home/zhangsz/linux/tools/gcc-linaro-12.2.1-2023.04-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-gdb",
"program": "${workspacefolder}/u-boot",
"args": [],
"stopatentry": true,
"cwd": "${workspacefolder}",
"environment": [],
"externalconsole": false,
"logging": {
"enginelogging": false
},
"mimode": "gdb",
}
]
}- 注意点一：
"midebuggerpath": "/home/zhangsz/linux/tools/gcc-linaro-12.2.1-2023.04-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-gdb",，这里设置 gcc gdb 的执行路径，全路径即可，这里的 gdb，来自gcc version 12.2.1 20230401交叉编译工具链 - 注意点二：
"program": "${workspacefolder}/u-boot",，这里选择 u-boot，也就是 elf 文件，而不是 u-boot.bin 二进制文件 - 注意点三：
"stopatentry": true,，这里选择 所有 的 执行 入口函数，都有断点停下来，否则可能 u-boot 无法调试
qemu 启动与调试脚本
qemu 启动脚本：qemu.sh，可以确认 u-boot 是否可以正常启动
#!/bin/bash
qemu-system-aarch64 -machine virt \
-nographic \
-m 512m \
-cpu cortex-a57 \
-kernel u-boot \qemu 调试调试脚本，qemu-debug.sh，执行此脚本，可以进入 qemu 调试
#!/bin/bash
qemu-system-aarch64 -machine virt \
-nographic \
-m 512m \
-cpu cortex-a57 \
-kernel u-boot \
-s -s调试方法
- 执行

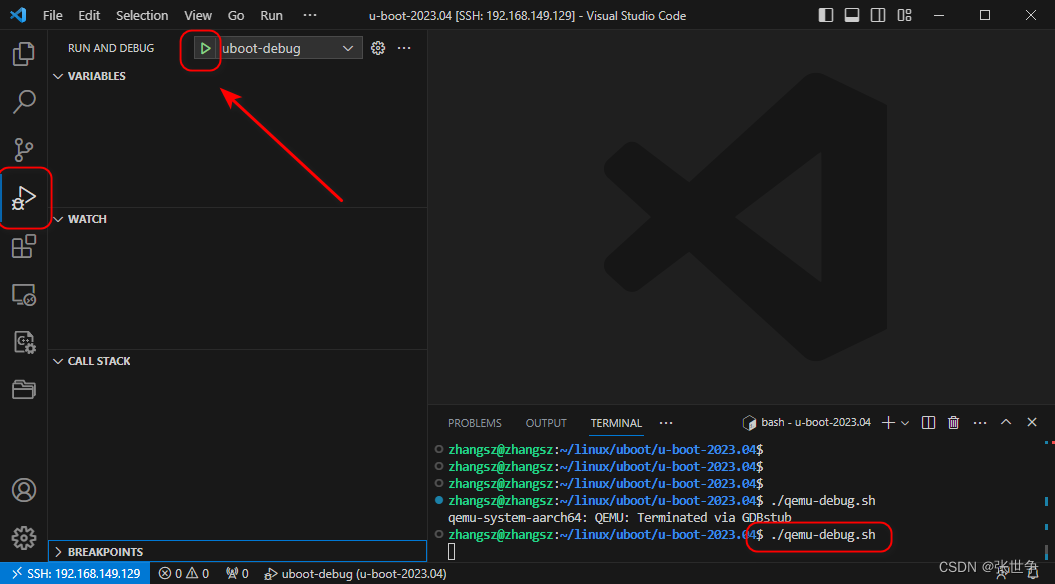

qemu-debug.sh，此时会卡住，也就是 qemu 处于【冻结】状态 - 点击 调试图标的 【运行】按钮：

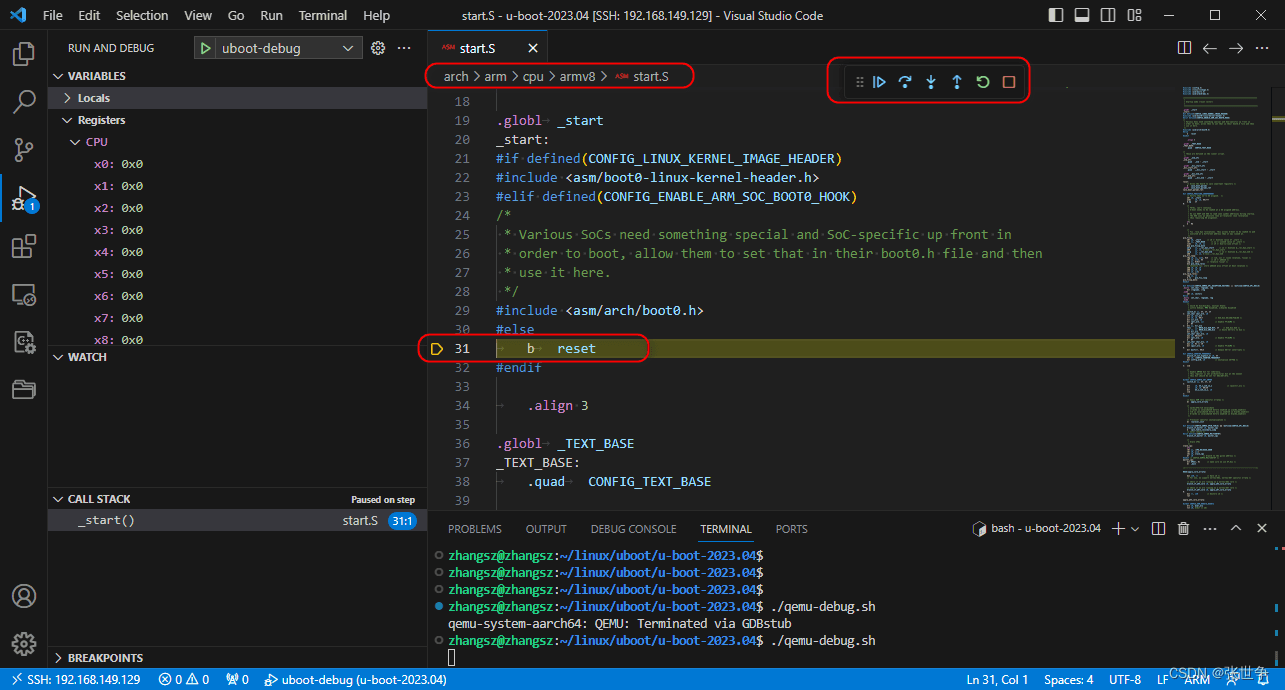

进入调试界面：
此时可以加断点进行调试，可以单步【f11】或者 【f10】进行调试
如此， vs code gdb 源码调试 u-boot 的环境搭建成功了
备注
- 好像 u-boot 有一段 重定位的操作，经过重定位后， vs code gdb 就无法正常加人断点了，也就是没有了调试符号与信息，这部分后续再梳理一下。
- 当前的 vs code gdb 界面源码调试 u-boot，可以从
reset开始，单步【f11】配合【f10】与 手动断点，了解 u-boot 的第一阶段的启动流程，感觉对熟悉 u-boot 启动流程 还是有点用处。
小结
- vs code gdb 调试功能，感觉有点像专业的 visual studio 的感觉了，嵌入式软件可以调试，这本身就是一件好事，利于熟悉代码执行流程、问题定位等。
- 调试过程中，有寄存器、局部变量、断点、【监视】watch 等窗口，可以观察程序执行的当前状态，很有用，至少比 gdb【命令行】调试起来舒服与高效
