前置音频连接 接口的规范和连接手册注：有些用户R或L多伸出的侧线一般接在BACKOUT上 也就是问中的6和10位置
目前，有不少用户，在连接前置MIC时，不能成功连接。这里对前置麦克的接线方式作详细说明，供各位... 09-04-21
六、前置麦克风连接的问题

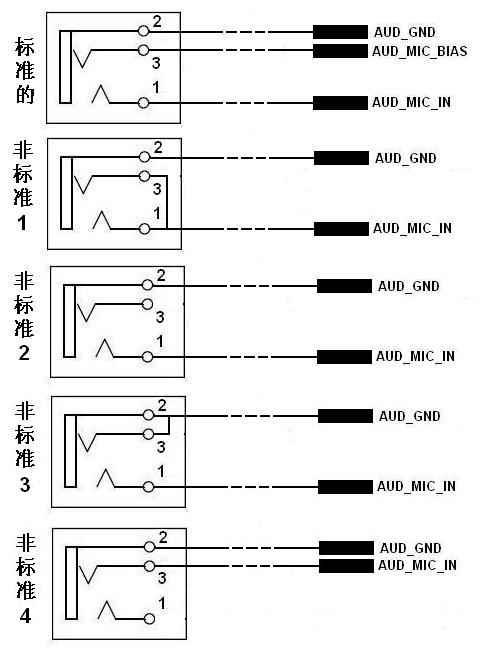

前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。下图列出了标准接线与非标准接线的区别：
图14
标准的接线有三条线：地线、麦克输入、麦克偏置。非标准的有二条线：地线和麦克输入，把麦克偏置省了。非标准1是把插座1、3短接，非标准2是3脚空着。这两种的把mic_in接到jaud1的1脚是可以使用的。非标准3是把2、3短接，非标准4是把mic_in接到3脚，这两种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
七、前置音频线

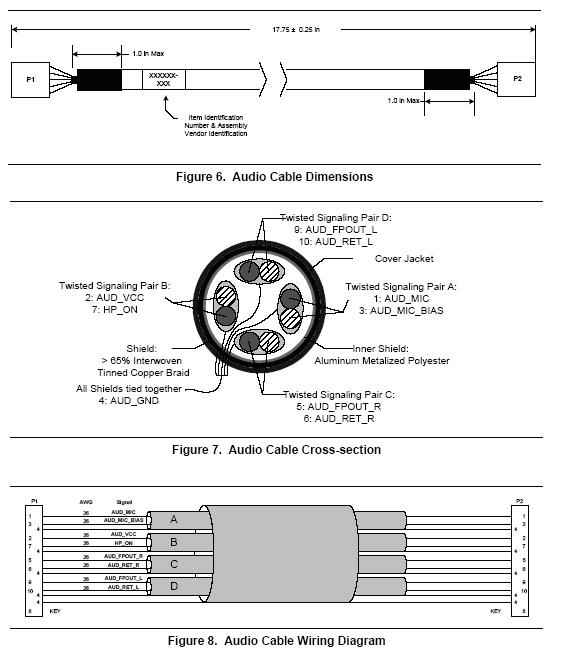

英特尔规范中对前置音频线也作了规定：左右声道、麦克以及aud_vcc/hp_on都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。参考下图：
图15
国内的机箱看不到有符合这种标准的前置音频线。这种标准的音频线会减少干扰，降低噪声。也许给915/925专配的机箱有这种音频线。
补充一下：
第五部分hd audio最好说明一下bios设置中ac97/azalia的选项设置，否则bios中将声卡设置成azalia以后，控制面板里面再那样设置就会没有声音了。
