我要评论尽管劣质电源总是在千方百计地在原材料上缩水，以期达到节省成本的目的，但电源内就这么大空间，省来省去，依旧主要是在emi、pfc电路以及原材料上缩水，因为这都是占电源成本比重比较大的元器件。有了这样的指导思想，我们在选购电源的时候就能做到有的放矢，知道该往哪个方向去掂量你手上待购的电源了。
一、emi滤波电路
从52hardware网上的atx开关电源结构图中，我们可以看到，emi(electro magnetic interference电磁干扰)滤波电路是控制着整个电源输入的关键部分，它能最大限度地减少外界对电源的干扰信号，特别是共模干扰信号的影响，提高了电脑的稳定性。但需要指出的是，尽管emi电路很重要，但没有它也不影响电源的正常工作，所以很多劣质电源就打上了它的主意，短斤少两，舍去应该使用的滤波器(由几只特殊的电容和电感所组成)，转而用公座加两根导线来取代，可想而知，劣质电源的屏蔽性是多么的糟糕

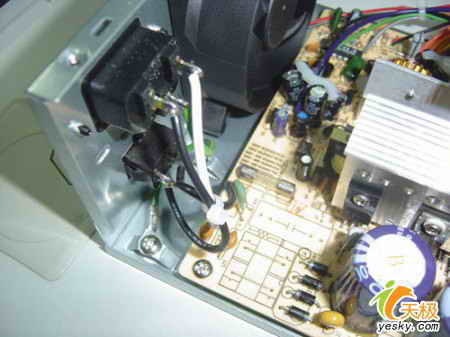

劣质电源的emi部分及emi电路，无法通过3c测试

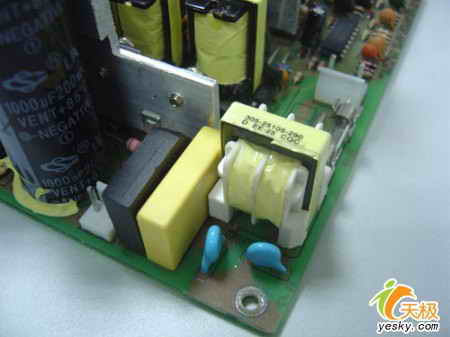

优质电源pcb大板上的emi二级滤波电路
因为emi电路是内置在电源内部的，而我们在选购电源的时候是不可能拆下来瞧个究竟的，那是不是就意味着该方法无法实施？答案是否定的，因为一般的电源输入端都有蜂窝形状的散热孔，我们在选购电源的时候，只要透过散热孔朝输入端口看去，一切真相便都可以大白。
二、pfc电路
再来说说pfc电路(power factor correction，功率因数校正器)，在以前的一篇文章，笔者已经对pfc电路作过一番介绍，这里就不再对原理及作用方面多费口舌了，简单的做一下介绍，pfc电路通常分为主动式和被动式，主动式比被动式获得的功率因素高，换言之，主动式比被动式更节能更环保。那我们怎么去识别它呢，还是通过实例来说明。
主动式pfc

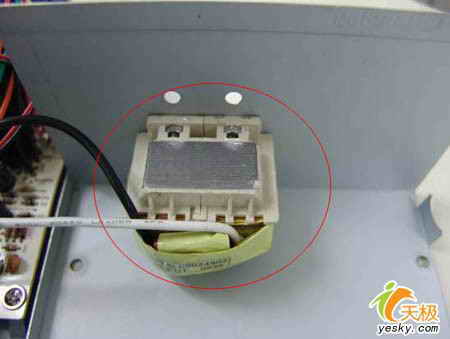

被动式pfc
和emi滤波电路一样，pfc电路也是藏在电源内部的，虽然藏在内部，但是我们仍然可以通过散热空来看考察一番。对于我们来说最主要的，就是要认识电源的几种pfc电路是长什么模样，通过上面几种pfc电路的认识，相信下次选购电源的时候，我们只要透过小孔看过去，电源质量的好坏就可以明明白白了。
三、电源风扇
在pc功耗、发热越来越大的今天，pc的动力之源——电源的发热量也水涨船高，这从电源风扇的变化就可以看出来，传统的电源的风扇都是采用8厘米的小风扇向外抽风，而现在不少电源都采用了12厘米大风扇来往里面吹风，保证电源内的热量能及时排出，避免热量在电源及机箱内积聚。所以，我们在选购电源的时候，对于风扇这个环节还是要特别注意一下。
另外电源风扇除了尺寸不一样外，规格也不一样，一种是常见的油封风扇，用了一两年就会吱嘎吱嘎的叫，但也有好处，就是刚开始用的时候噪音比较小；另一种是滚珠风扇，经久耐用，就是声音也大了点，至于具体选谁，关键还是看个人的喜好，笔者还是推荐选用滚珠风扇的电源。
四、电源输出线
我们在选购电源的时候，很多人对于电源输出线并不是很在意，其实小小的电源线是能说明多问题的，比如上图两根分别是两某名牌电源的电源线，线径非常粗，这就意味着它的截面积比一般的电源线要大，负载也就大，时间长了，电源线也不会发烫变软，产生线损的可能性也就比较小。而一些杂牌的电源输出线就比较糟糕，摸在手上就觉得软软的，就像一根橡皮管，丝毫感觉不出里面是布满了铜芯的电源线。遇到这样的电源，我们还是绕道而行，千万不能买，就冲这电源线，怎么也不能让人相信，这会是个好电源。
五、虚标及真实功率计算
本来消费者买东西，是不需要去做一个辨别真伪的工作的，以诚信换诚信嘛！但事实上，目前的电源市场，虚标状况仍旧非常严重，使得我们不得不恶补起早已忘光了的电子学。尽管我们曾经无奈，被电源的虚标搞得筋疲力尽，但现在只要学会读懂铭牌，这些虚标的花招就不会再有市场了。比如上面两个电源的铭牌，前者标注的非常详细，功率各方面的信息非常齐全，让人看了就觉得放心；而下面一个，眼睛就是睁得再大，也不知道它究竟是多少w的电源，仅仅从型号那一栏可以看出一点350 w电源的影子，但实际情况却是，它只是一个300w的电源，如果你对电源不懂，那js跟你说这是350w的电源，估计你也会相信的，所以，这样的标注方式实在是令消费者头疼不已，有虚标嫌疑。
