只是代表一个方向而于，和东西南北一个意思，在建筑上也叫南立面、北立面的。尖角所对着的方向就是所对应的立面
想要在cad中绘制立面索引图，需要使用几何绘图工具进行组合，下面我们就来看看详细的教程。

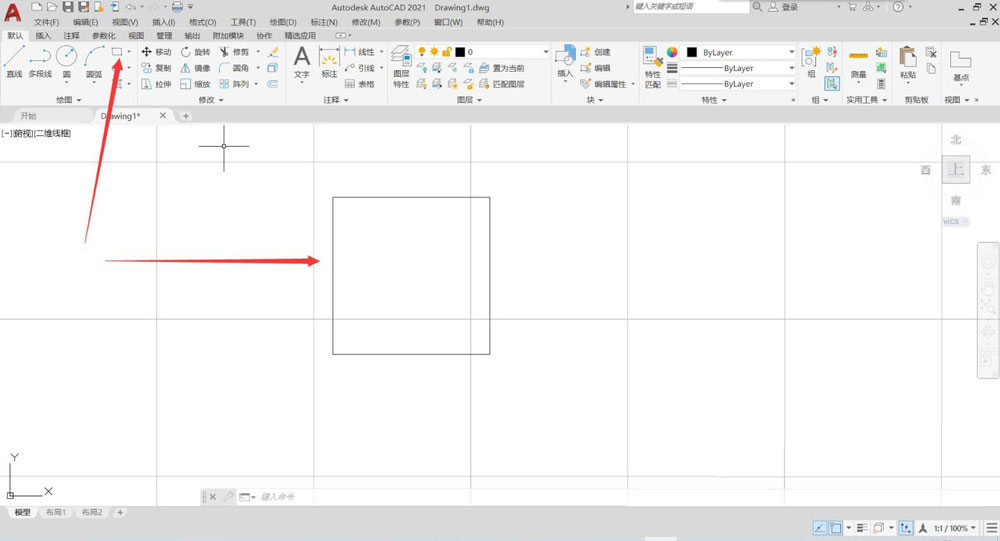

绘制田字格

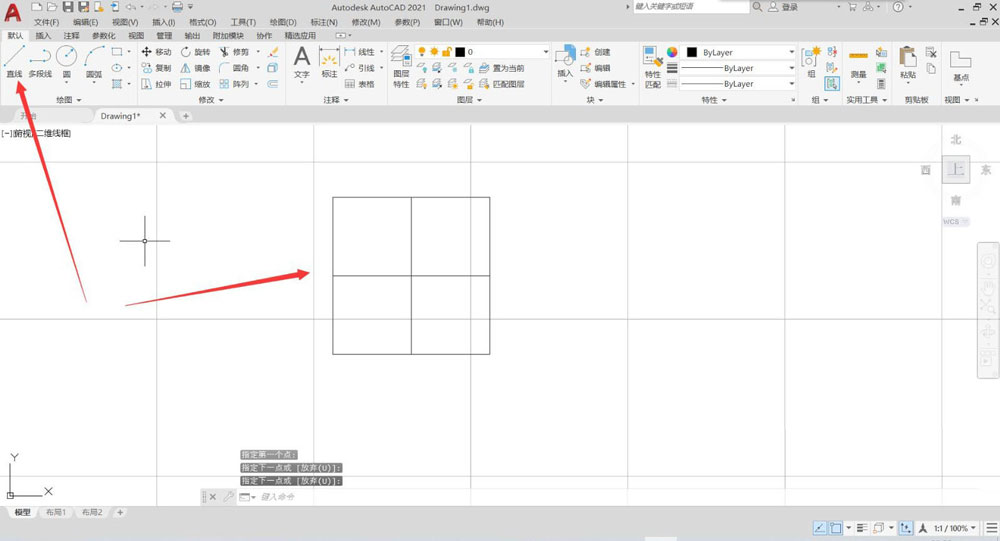

使用矩形工具绘制正方形，使用直线工具连接对边中点。

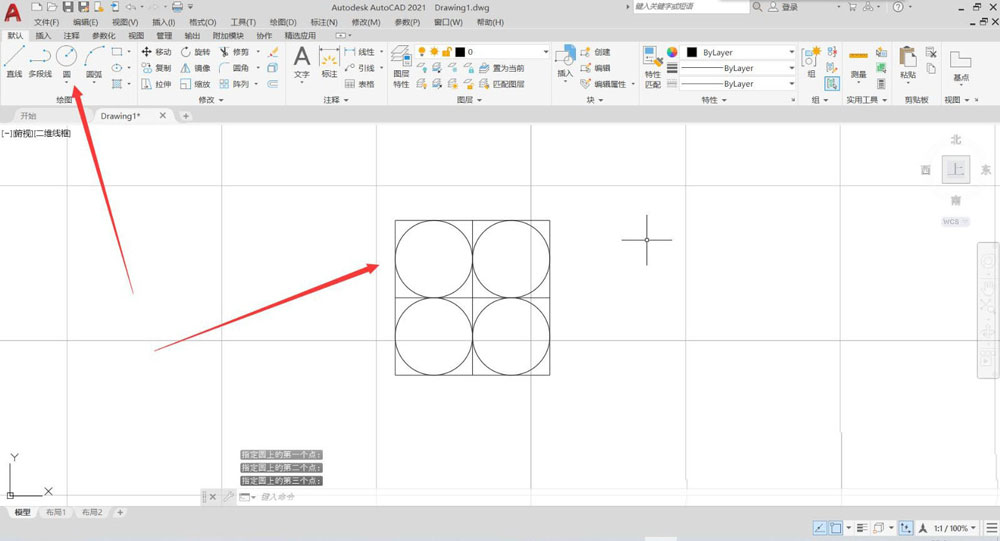

绘制内切圆
使用圆形工具在田字格中间绘制四个内切圆。
旋转图形
选中整个图形，使用旋转工具顺时针转45度。
绘制圆形直径
使用直线工具在圆圈中绘制水平直径。

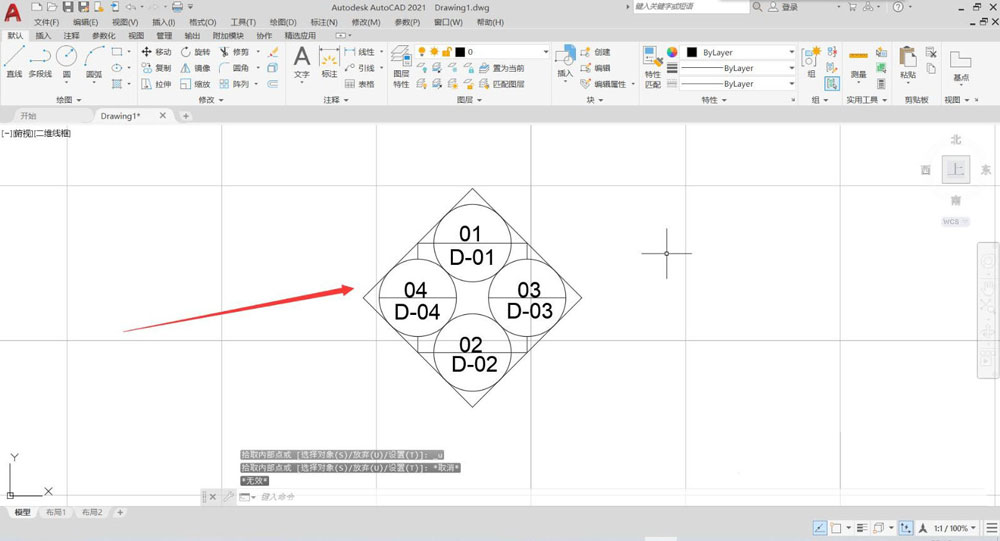

输入索引文字
使用文字工具在圆形直径上下填写索引号。

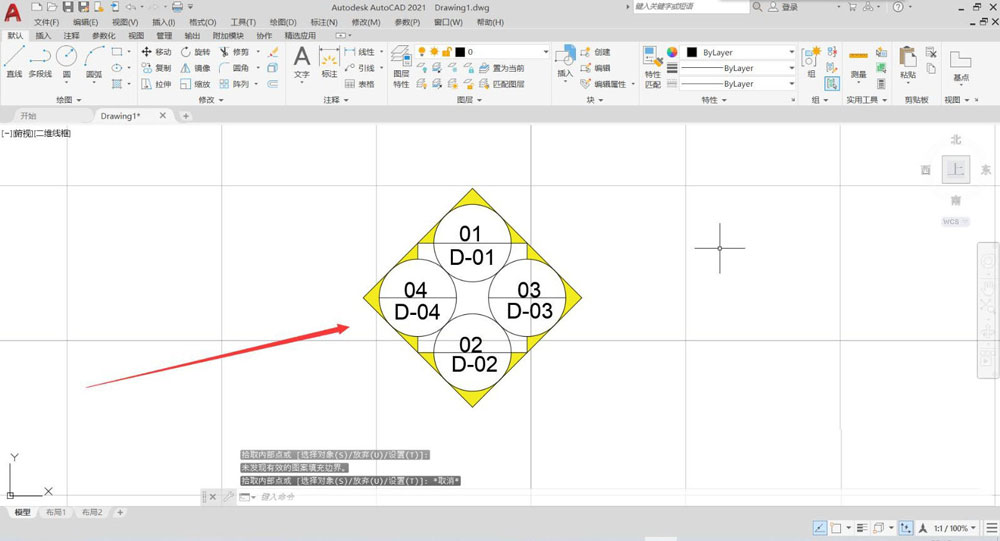

填充空隙
使用填充工具将图形的空隙处填上黄色即可。
以上就是cad立面索引图标注方法，希望大家喜欢，请继续关注代码网。
