在我们装修的时候，常常需要讲一个灯泡接两个开关，这样的电路图是怎么接呢？下面我们就来看看一个灯泡被两个开关控制的cad接线图的画法。
打开cad之后在左侧的工具箱内找到圆形选项，如图所示：
选择圆形在绘图区里先画出一个灯泡的示意图，如图所示：
再在左侧的工具箱内找到直线选项，如图所示：
选择直线选项并配合圆形画出线路图，并再画出开关及电阻元件，如图所示：

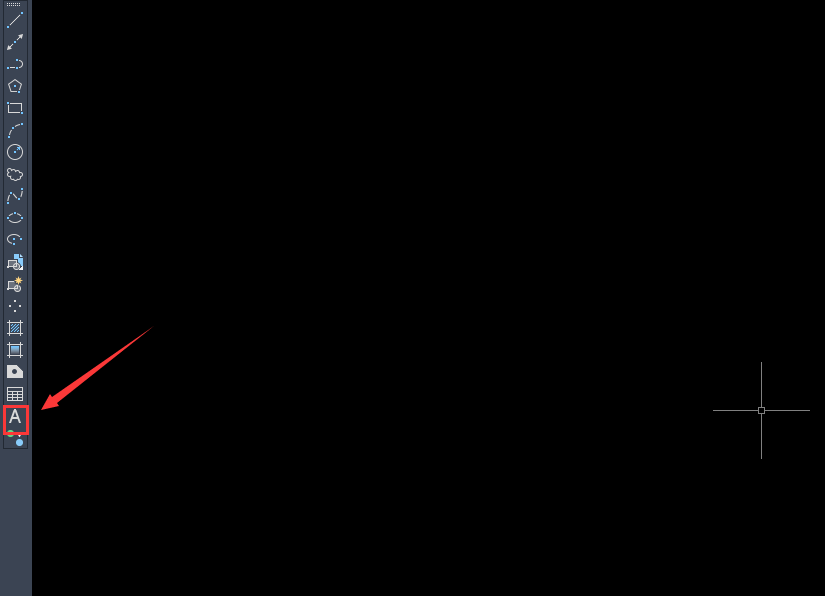

再在左侧的工具箱内找到文字选项，如图所示：
选择文字选项对图中的各元件进行标注，这样一个灯泡两个开关接线图就画好了，如图所示：
以上就是一个灯泡两个开关接电路cad的画法，希望大家喜欢，请继续关注代码网。
