Redis常用的5种数据类型及其底层结构_Redis

一、引言

redis 的卓越性能，离不开底层数据结构的强力支撑。了解这些数据结构，是理解"redis为什么这么快"这个问题的关键一环。

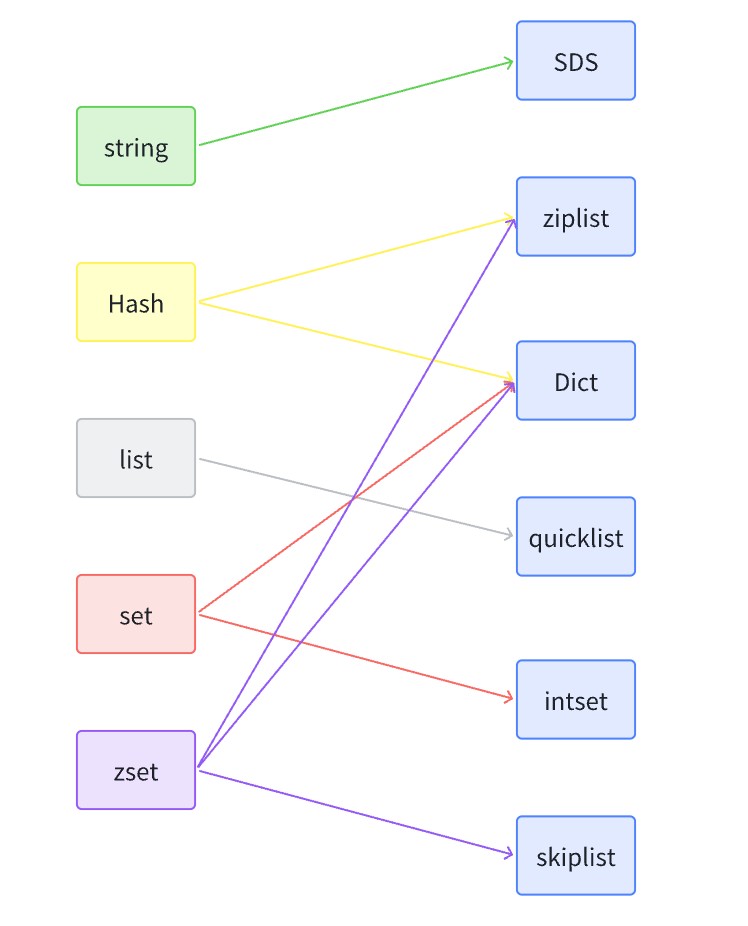

二、常用的5种数据类型及其底层结构

redis常用的数据类型有string、hash、list、set、zset五种。redis本身是一个key-value的键值对存储系统，这五种数据类型说的都是value的类型，key的类型是固定不变，永远是字符串。

2.1 string

string类型的编码方式有3种：

int
embstr

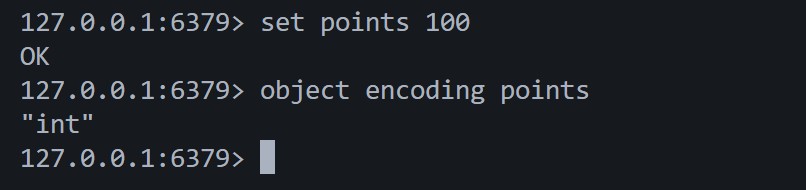

rawint的底层是c语言的long类型，如果字符串的内容全部是整数，并且在long的范围内，就会触发int编码方式。

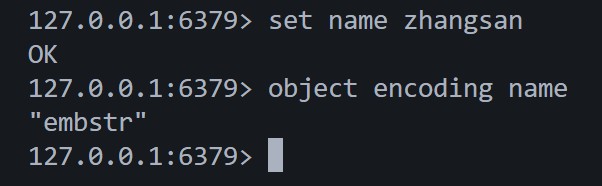

如果字符串不满足int编码，并且该字符串的长度小于等于44字节的话，就会触发embstr编码。
如果以上两种编码方式都不满足，那么将会触发raw编码方式，它的底层结构是sds。

struct __attribute__ ((__packed__)) sdshdr8 {
    uint8_t len; /* used */
    uint8_t alloc; /* excluding the header and null terminator */
    unsigned char flags; /* 3 lsb of type, 5 unused bits */
    char buf[];
};

这个就是sds的结构，len字段表示字符串的长度，alloc字段表示分配的空间大小，flags字段用来标识类型，buf数组则是一个柔性数组。sds的这个设计，使得string是二进制安全的。c语言的字符串，以 ‘\0’ 为字符串的结尾，这就意味着它无法存储包含 ‘\0’ 的二进制数据。然而，sds的字符串结尾不是通过 ‘\0’ 来标识的，而是通过长度字段len来标识的，所以就算字符串中包含 ‘\0’ ，也可以安全的存储，不会被截断。

2.2 hash

hash存储的是键值对（field-value），底层的编码方式有两种：

ziplist

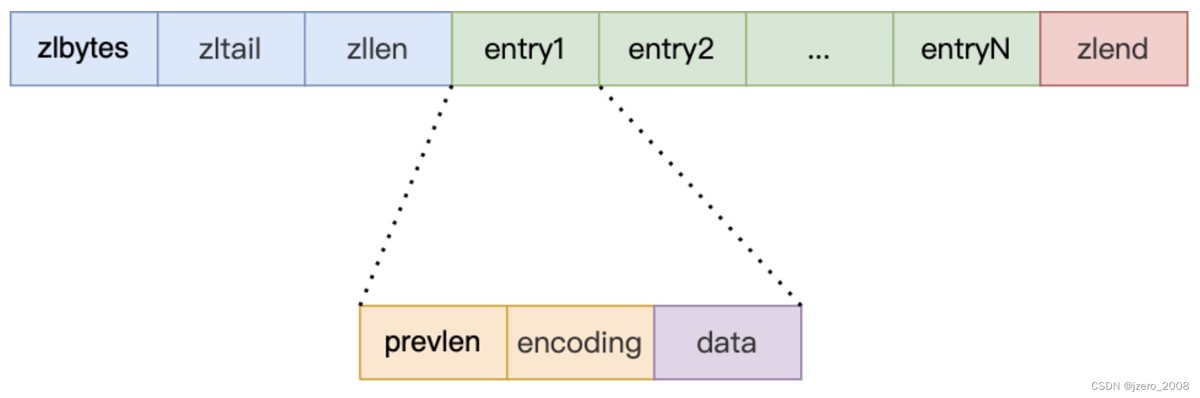

hashtableziplist的结构如下：

zlbytes：ziplist的总长度字段。
zltail：最后一个节点（entry）与起始位置的偏移量，方便找到最后节点。
zllen：记录节点的数量。
entry：节点，实际存储数据的结构。
zlend：标识ziplist的尾部。
ziplist是一块连续的内存，它不像普通的链表，每个节点用指针来指向其他节点，因为指针是有开销的，如果某个节点存的数据量少，就会出现指针占用的空间比实际存储的数据还要多的情况。简而言之，就是空间利用率不高。

entry（节点）的3个字段：

prevlen：前一个节点的长度，这是为了实现从后向前的遍历。
encoding：标识当前节点存储的数据类型，整数还是字符串，并且记录字符串的长度。
data：实际存储的数据。
这三个字段都是不定长的。如果前一个节点的长度小于254字节，prevlen就占1个字节。如果前一个节点的长度大于等于254字节，prevlen就占5个字节。

如果要往ziplist中插入节点entry的话，需要挪动数据，就好比往数组中间插入数据一样，插入位置后面的元素都要往后挪动，这是它的一个不足之处。
另一个不足体现在 连锁更新。
假设列表中有连续的节点 a, b, c…，它们的大小都在 250~253 字节之间。此时，它们的 prevlen 都只需要 1 字节来存储。

现在，你在 a 前面插入了一个新节点 new，且 new 的大小是 300 字节。
节点 a 的 prevlen 发现前一个节点（new）长度 ≥ 254，于是 a 的 prevlen 需要从 1 字节扩展为 5 字节。
这导致节点 a 的总长度增加了 4 字节。
节点 b 发现前一个节点（a）的长度变了，b 的 prevlen 也需要扩展。
这种“多米诺骨牌”效应会一直向后传递，导致后续所有节点都需要重新分配内存和移动数据。

正是因为 ziplist 存在连锁更新的问题，redis 7.0 引入了 listpack 来取代它。listpack 取消了 prevlen，改为记录“当前节点长度”和“下一个节点偏移量”，从而彻底解决了连锁更新问题，虽然牺牲了一点点内存（多了个偏移量字段），但换来了更稳定的性能。

ziplist（压缩列表）的触发条件有下面两条：

哈希中元素数量少于 hash-max-ziplist-entries (默认 512 个)。
哈希中所有键和值的长度都小于 hash-max-ziplist-value (默认 64 字节)。
这两个字段我们都是可以在redis的配置文件中进行配置的。

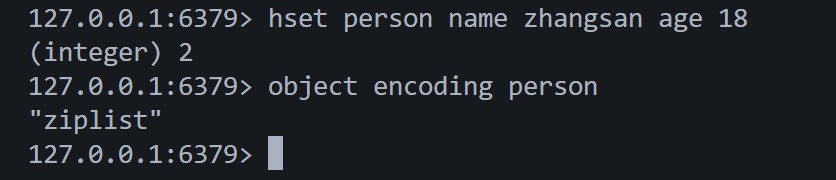

哈希中只有2个元素（一个键值对就是一个元素），少于512个，并且键和值的长度都不超过64字节，所以编码方式为ziplist。

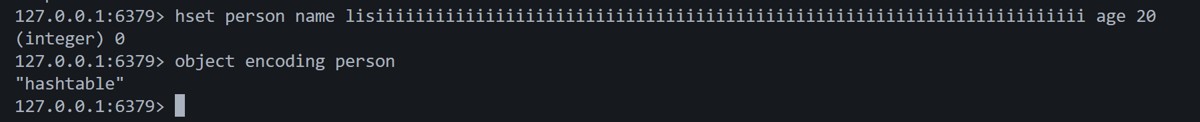

只要上面的两个条件有一个不满足，那么将采用hashtable的编码方式。
hashtable编码方式的底层是dict（字典）。

typedef struct dictentry {
    void *key;
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    struct dictentry *next;     /* next entry in the same hash bucket. */
    void *metadata[];           /* an arbitrary number of bytes (starting at a
                                 * pointer-aligned address) of size as returned
                                 * by dicttype's dictentrymetadatabytes(). */
} dictentry;

这个是dict的节点，key是字段名，v是字段值，next指向的是同一个哈希桶中的下一个节点。所以，通过这个next字段我们便可以知道，dict处理哈希冲突的方法是链地址法。

struct dict {
    dicttype *type;
    dictentry **ht_table[2];
    unsigned long ht_used[2];
    long rehashidx; /* rehashing not in progress if rehashidx == -1 */
    /* keep small vars at end for optimal (minimal) struct padding */
    int16_t pauserehash; /* if >0 rehashing is paused (<0 indicates coding error) */
    signed char ht_size_exp[2]; /* exponent of size. (size = 1<<exp) */
};

ht_table[2]：两张哈希表，ht_table[0]用于平时正常读写，ht_table[1]在rehash（扩容/缩容）的时候使用。
ht_used[2]： 每张哈希表中的元素个数。ht_used[0]标识第一张哈希表中的元素个数。
rehashidx： -1表示没有进行rehash(重新hash映射)，大于等于0，表示正在进行rehash的桶索引。
pauserehash： 如果大于0，表示暂停rehash。
ht_size_exp： 表示哈希表大小的指数，1<<ht_size_exp[0]表示ht_table[0]的大小，用指数替代size，节省了不少内存。

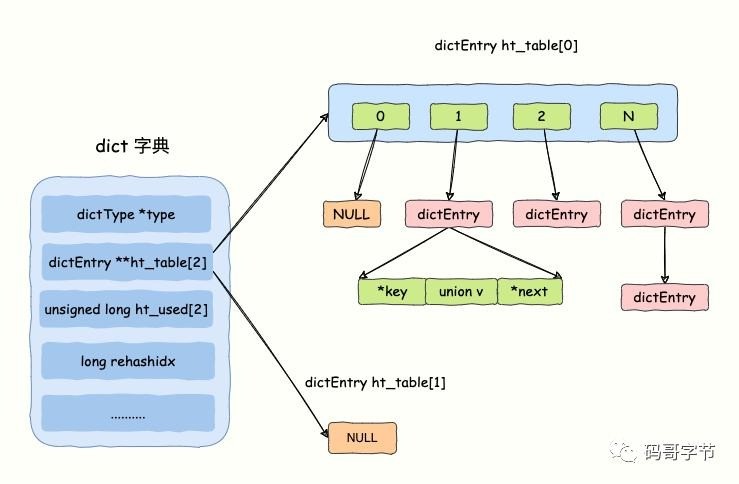

dict整体的结构示意图：

本质上，dict（字典）就是对哈希表的封装。
dict中有两张哈希表，一张用于平时的正常读写，另一张则是rehash的时候用到。
扩容我们知道，负载因子 = used / size。当负载因子大于1的时候，就会触发扩容。
ht_table[1]会分配到旧哈希表（ht_table[0]）的2倍空间。然后从rehashidx开始向后依次迁移数据。
不过，redis并不是一次性完成数据的迁移的，因为一次性迁移大数据，是一个耗时的操作，会卡住主线程，所以redis采用的是渐进式rehash。
所谓的渐进式rehash就是把这个耗时的迁移过程化整为零，分散到多次请求和后台任务中逐步完成。迁移的方式有以下两种：

被动迁移： 每次对字典执行增、删、改、查操作时，除了执行命令本身，还会顺带将旧哈希表中的rehashidx索引位置上的整个哈希桶迁移到新的哈希表中，然后将rehashidx加1。
主动迁移： redis的后台定时任务会周期性的执行，专门分配少量时间（比如1毫秒）来主动迁移一批数据（比如100个桶）。

在进行rehash期间，新增的键值直接插入到新的哈希表中（ht_table[1]）。这保证了旧的哈希表（ht_table[0]）的数据量只减不增，最终能被清空。对于查找操作，会先在旧的哈希表（ht_table[0]）中查找，如果没找到，再去新的哈希表中（ht_table[1]）找。删除和更新操作，需要同时在两张哈希表中进行查找，然后完成相应的操作。这样能够确保两张表中的数据一致。
迁移完成后，redis会释放掉旧的哈希表（ht_table[0]）的空间。为了不改变其他代码的调用逻辑（它们默认去ht_table[0]找数据），redis会把新的哈希表（ht_table[1]）赋值给旧的哈希表（ht_table[0]），其实就是一个改变指针指向的过程。最后，将rehashidx置为-1。

缩容也是一样的过程。

2.3 list

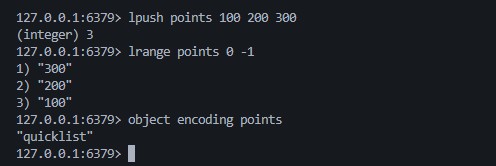

list的底层结构从3.2版本开始，统一使用quicklist（快速列表）。

typedef struct quicklistnode {
    struct quicklistnode *prev;
    struct quicklistnode *next;
    unsigned char *entry;
    size_t sz;             /* entry size in bytes */
    unsigned int count : 16;     /* count of items in listpack */
    unsigned int encoding : 2;   /* raw==1 or lzf==2 */
    unsigned int container : 2;  /* plain==1 or packed==2 */
    unsigned int recompress : 1; /* was this node previous compressed? */
    unsigned int attempted_compress : 1; /* node can't compress; too small */
    unsigned int extra : 10; /* more bits to steal for future usage */
} quicklistnode;
typedef struct quicklist {
    quicklistnode *head;
    quicklistnode *tail;
    unsigned long count;        /* total count of all entries in all listpacks */
    unsigned long len;          /* number of quicklistnodes */
    signed int fill : ql_fill_bits;       /* fill factor for individual nodes */
    unsigned int compress : ql_comp_bits; /* depth of end nodes not to compress;0=off */
    unsigned int bookmark_count: ql_bm_bits;
    quicklistbookmark bookmarks[];
} quicklist;

quicklist宏观上是一个双向循环链表，它的每个节点都有指向前一个节点的prev指针和指向后一个节点的next指针，而且quicklist内，还有指向头结点的head指针和指向尾节点的tail指针。
微观上，也就是具体到一个节点内部，节点内部存的其实是一个ziplist。
这种设计，保留了双向循环链表在两端插入和删除的高效性，同时有利用ziplist压缩了内存空间。

2.4 set

set，无序集合，它的底层结构有2种：

intset
dict

typedef struct intset {
    uint32_t encoding;
    uint32_t length;
    int8_t contents[];
} intset;

encoding：编码方式
length：集合中的元素个数
contents：柔性数组，真正存储数据的地方

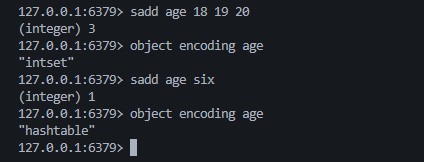

触发intset的条件：

集合中所有元素都是整数。
集中中元素的数量小于 set-max-intset-entries（默认值为 512）。

当不满足上面的任何一个条件时，set的编码方式将会变成hashtable，底层结构就是dict。

2.5 zset

zset，有序集合，元素（member）按分数（score）来进行排序，底层有两种编码方式：

ziplist
skiplist + dict

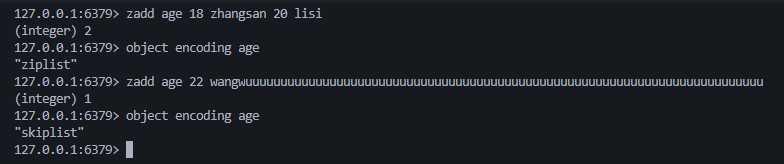

ziplist的触发条件：

有序集合元素数量少于 zset-max-ziplist-entries (默认 128 个)。
所有元素的值和分数长度都小于 zset-max-ziplist-value (默认 64 字节)。

当不满足上面的任意一个条件时，采用第二种编码方式。

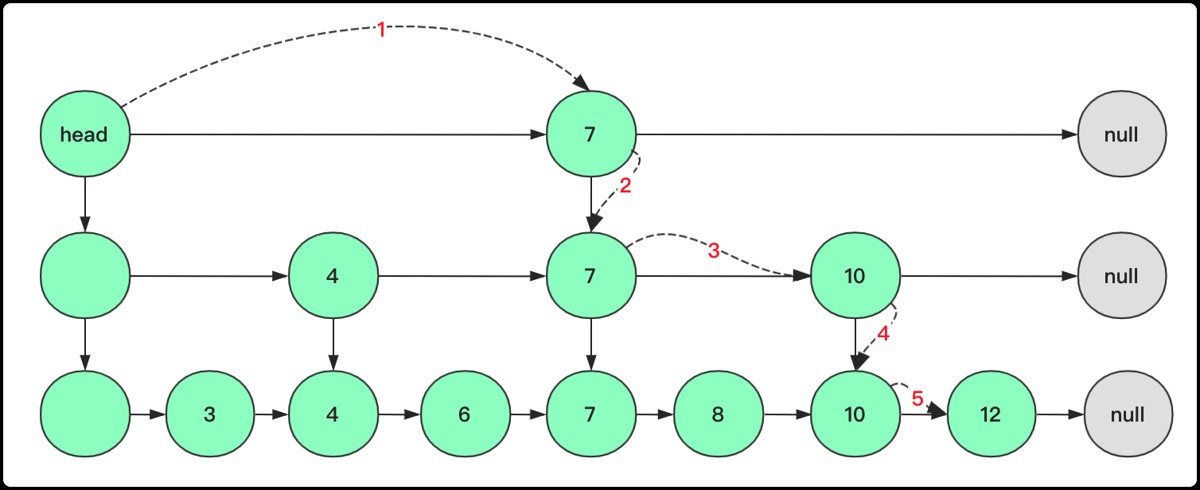

typedef struct zskiplistnode {
    sds ele;  // 1. 成员对象
    double score;  // 2. 分值
    struct zskiplistnode *backward; // 3. 后退指针
    struct zskiplistlevel {  // 4. 层级结构
        struct zskiplistnode *forward; // 4.1 前进指针
        unsigned long span; // 4.2 跨度
    } level[]; // 4.3 柔性数组
} zskiplistnode;
typedef struct zskiplist {
    struct zskiplistnode *header, *tail;  // 1. 头尾指针
    unsigned long length; // 2. 长度
    int level; // 3. 最大层级
} zskiplist;
