集群（cluster） 指将多台独立的计算设备（服务器、计算机等）通过网络连接，协同工作形成一个统一整体，对外提供比单台设备更强大的计算能力、存储能力或高可用性的技术架构。简单来说，就是“多台机器一起干活”，目标是解决单机性能不足、单点故障等问题。
集群的特点
- 高性能：通过多机并行处理任务（比如分布式计算），突破单机算力上限。
- 高可用：某台机器故障时，其他机器自动接管任务，避免服务中断（无单点故障）。
- 可扩展：需要更强能力时，直接加机器即可（横向扩展），无需替换单机硬件。
集群分类
- 负载均衡集群：将用户请求分摊到多台机器（如nginx集群），避免单机过载，提升响应速度（典型场景：网站高并发访问）。
- 高可用集群（ha集群）：重点保障服务不中断，比如数据库主从集群，主节点挂了从节点立刻顶上（典型：mysql mha、redis哨兵）。
- 高性能计算集群（hpc）：用于科学计算、大数据处理等需要海量算力的场景（如气象模拟、基因测序），通过并行计算加速任务（典型：hadoop、spark集群）。
lvs的作用
lvs:linux virtual server，负载调度器，内核集成，章文嵩，阿里的四层slb(server loadbalance)是基 于lvs+keepalived实现。
核心作用是：把大量客户端请求按规则分发到后端多台真实服务器（real server），让多台机器像“一台超级服务器”一样对外提供服务。
lvs概念
vs：virtual server（调度器）
rs：real server （真实业务主机）
cip：client ip （客户端主机的ip）
vip: virtual serve ip vs外网的ip （对外开放的让客户访问的ip）
dip: director ip vs内网的ip （调度器负责访问内网的ip）
rip: real server ip （真实业务主机ip）
访问流程：cip vip == dip rip
lvs的4种模式及原理
lvs-nat： 修改请求报文的目标ip,多目标ip的dnat
lvs-dr： 操纵封装新的mac地址
lvs-tun： 在原请求ip报文之外新加一个ip首部
lvs-fullnat： 修改请求报文的源和目标ip

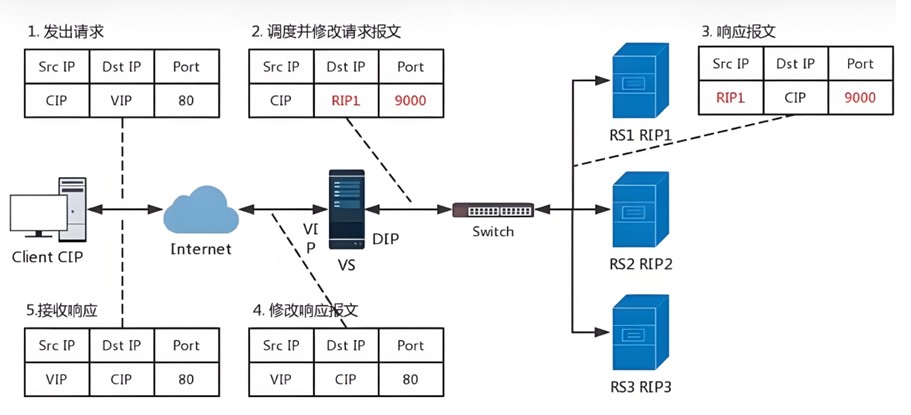

nat 模式
原理
- 客户端访问vip
- lvs 收到包，改写目标 ip（vip → rip），转发给某台 rs
- rs 处理完，回包给 lvs（因为 rs 网关指向 dip）
- lvs 再把回包的 源 ip 改回 vip，发给客户端

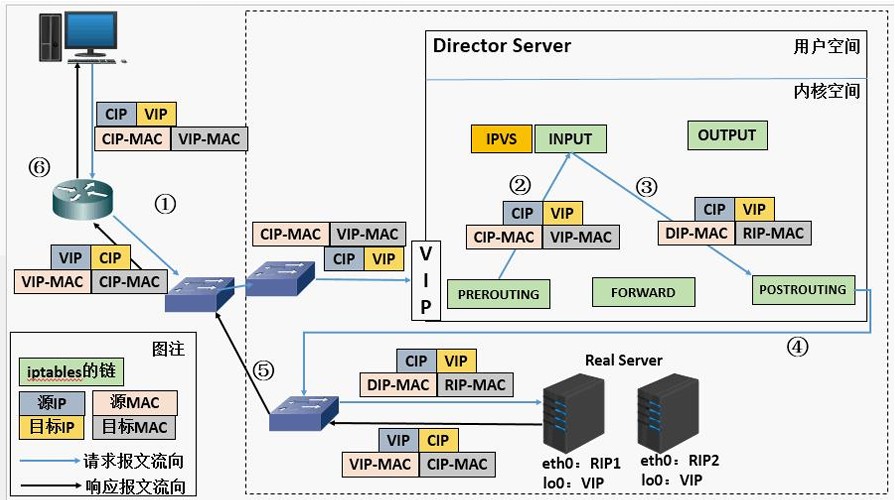

dr 模式
原理
- 客户端访问vip
- lvs 不改 ip，只改 mac 地址（目标 mac → rs 的 mac）
- 包送到 rs，rs 发现目标 ip 是 vip（本机 lo 上配了 vip 子接口），正常处理
- rs 直接把响应包以 vip 为源 ip 发给客户端（不经过 lvs）

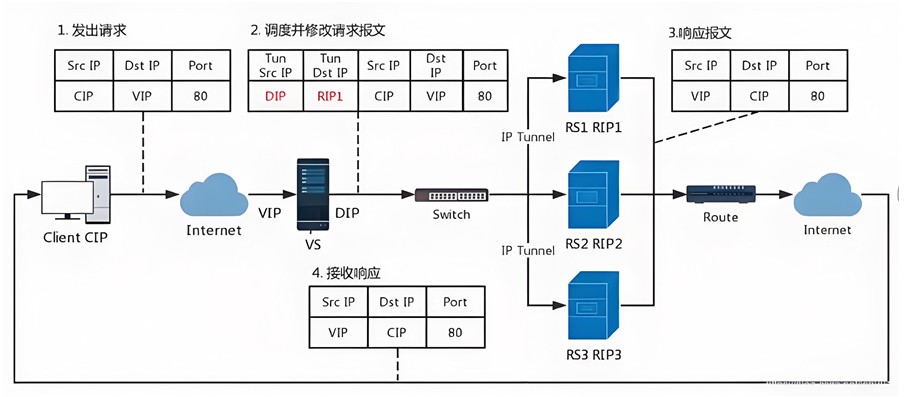

tun 模式
原理
- lvs 收到 cip→vip 的包
- lvs 在原 ip 包外再套一层 ip 头：dip→vip
- rs 收到后解隧道，拿到原始 cip→vip 包，处理
- rs 直接用 vip 作源 ip 回包给 cip（走公网/独立网络）

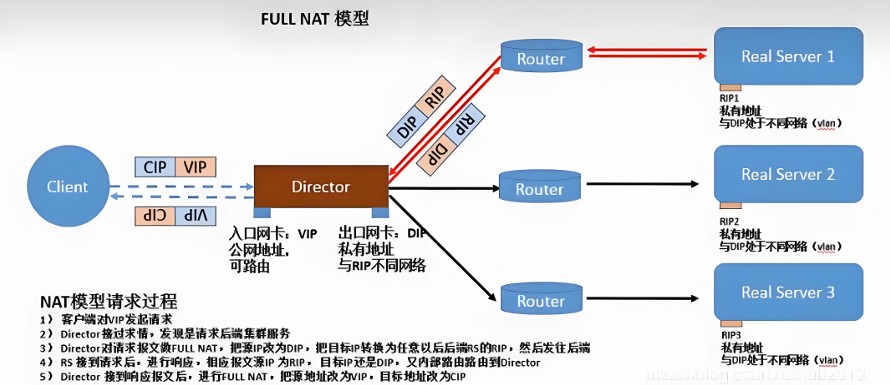

fullnat 模式
原理
- 请求进来：lvs 同时改 目标 ip（vip→rip）和源 ip（cip→dip）
- rs 看到的是 dip→rip，回包给 dip
- lvs 再反改：源 ip 改回 vip，目标 ip 改回 cip
lvs的13种算法
静态调度算法
- rr：roundrobin 轮询 rs分别被调度，当rs配置有差别时不推荐
- wrr：weighted rr，加权轮询根据rs的配置进行加权调度，性能差的rs被调度的次数少
- sh：source hashing，实现session sticky，源ip地址hash；将来自于同一个ip地址的请求始终发往 第一次挑中的rs，从而实现会话绑定
- dh：destination hashing；目标地址哈希，第一次轮询调度至rs，后续将发往同一个目标地址的请 求始终转发至第一次挑中的rs，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商
- mh：maglev hashing；磁悬浮哈希，基于一致性哈希思想为每个 rs 生成固定长度的排列表并合成全局查找表，首次按 cip 哈希结果选定 rs 后，后续来自同一源 ip 的请求始终转发至该 rs。
动态调度算法
主要根据rs当前的负载状态及调度算法进行调度overhead=value较小的rs会被调度
- lc：least connections（最少链接发） 适用于长连接应用overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活 动链接数）
- wlc：weighted lc（权重最少链接） 默认调度方法overhead=(activeconns x 256+inactiveconns)/weight
- sed：shortest expection delay, 初始连接高权重优先overhead=(activeconns+1+inactiveconns) x 256/weight 但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接
- nq：never queue，第一轮均匀分配，后续sed
- lblc：locality-based lc，动态的dh算法，使用场景：根据负载状态实现正向代理
- lblcr：lblc with replication，带复制功能的lblc，解决lblc负载不均衡问题，从负载重的复制 到负载轻的rs
- fo(weighted fai over)调度算法：常用作灰度发布 在此fo算法中，遍历虚拟服务所关联的真实服务器链表，找到还未过载(未设置ip_vs_dest_f overload标志)的且权重最高的真实服务器，进行调度 当服务器承接大量链接，我们可以对此服务器进行过载标记（ip_vs_dest_f overload），那么vs调度 器就不会把链接调度到有过载标记的主机中。
- ovf(overflow-connection)调度算法：基于真实服务器的活动连接数量和权重值实现。将新连接调度到权重值最高的真实服务器，直到其活动 连接数量超过权重值，之后调度到下一个权重值最高的真实服务器,在此ovf算法中，遍历虚拟服务相关 联的真实服务器链表，找到权重值最高的可用真实服务器。一个可用的真实服务器需要同时满足以下条件:1、未过载(未设置ip_vs_dest_f overload标志) 2、真实服务器当前的活动连接数量小于其权重值 3、其权重值不为零
lvs的多端口轮询问题解决方案
以http和https为例，当我们在rs中同时开放80和443端口，那么默认控制是分开轮询的，这样我们就出 现了一个轮询错乱的问题：
当我第一次访问80被轮询到rs1后下次访问443仍然可能会被轮询到rs1上

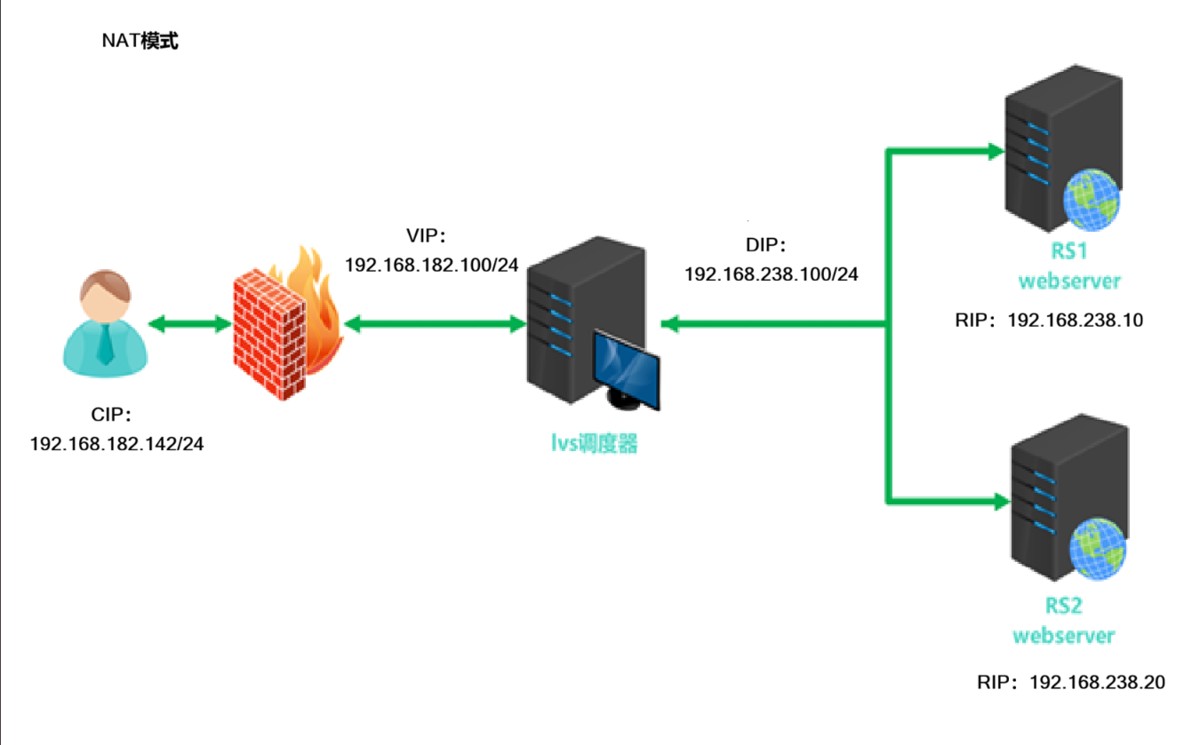

架构图
未配置前
[root@client ~]#curl 192.168.182.100;curl -k https://192.168.182.100 rs1 192.168.238.10 rs1 192.168.238.10
解决方案：使用火墙标记访问vip的80和443的所有数据包，设定标记为6666，然后对此标记进行负载
[root@lvs ~]# ipvsadm -a -f 6666 -s rr [root@lvs ~]# ipvsadm -a -f 6666 -r 192.168.238.10 -m [root@lvs ~]# ipvsadm -a -f 6666 -r 192.168.238.20 -m [root@lvs ~]# systemctl restart ipvsadm.service [root@lvs ~]# ipvsadm-save > /etc/sysconfig/ipvsadm [root@lvs ~]# ipvsadm -ln ip virtual server version 1.2.1 (size=4096) prot localaddress:port scheduler flags -> remoteaddress:port forward weight activeconn inactconn tcp 192.168.182.100:80 rr persistent 1 -> 192.168.238.10:80 masq 1 0 0 -> 192.168.238.20:80 masq 1 0 0 tcp 192.168.182.100:443 rr -> 192.168.238.10:443 masq 1 0 0 -> 192.168.238.20:443 masq 1 0 0 tcp 192.168.182.100:3306 rr -> 192.168.238.10:3306 masq 1 0 0 -> 192.168.238.20:3306 masq 1 0 0 fwm 6666 rr -> 192.168.238.10:0 masq 1 0 0 -> 192.168.238.20:0 masq 1 0 0
结果
[root@client ~]#curl 192.168.182.100;curl -k https://192.168.182.100 rs2 - 192.168.238.20 rs1 192.168.238.10
lvs的会话粘滞解决方案
在我们客户上网过程中有很多情况下需要和服务器进行交互，客户需要提交响应信息给服务器，如果单 纯的进行调度会导致客户填写的表单丢失，为了解决这个问题我们可以用sh算法，但是sh算法比较简单 粗暴，可能会导致调度失衡
架构图同上
解决方案
在进行调度时，不管用什么算法，只要相同源过来的数据包我们就把他的访问记录在内存中，也就是把 这个源的主机调度到了那个rs上 如果在短期（默认360s）内同源再来访问我仍然按照内存中记录的调度信息，把这个源的访问还调度到 同一台rs上。 如果过了比较长的时间（默认最长时间360s）同源访问再次来访，那么就会被调度到其他的rs上
[root@lvs ~]# ipvsadm -e -f 6666 -s rr -p 1 [root@lvs ~]# ipvsadm -ln ip virtual server version 1.2.1 (size=4096) prot localaddress:port scheduler flags -> remoteaddress:port forward weight activeconn inactconn tcp 192.168.182.100:80 rr persistent 1 -> 192.168.238.10:80 masq 1 0 0 -> 192.168.238.20:80 masq 1 0 0 tcp 192.168.182.100:443 rr -> 192.168.238.10:443 masq 1 0 0 -> 192.168.238.20:443 masq 1 0 0 tcp 192.168.182.100:3306 rr -> 192.168.238.10:3306 masq 1 0 0 -> 192.168.238.20:3306 masq 1 0 0 fwm 6666 rr persistent 1 -> 192.168.238.10:0 masq 1 0 0 -> 192.168.238.20:0 masq 1 0 0
测试
[root@client ~]# curl 192.168.182.100 rs2 - 192.168.238.20

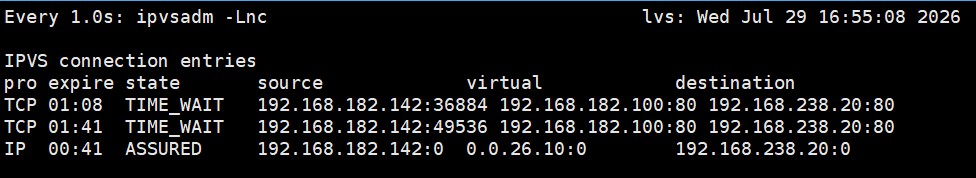

观察
