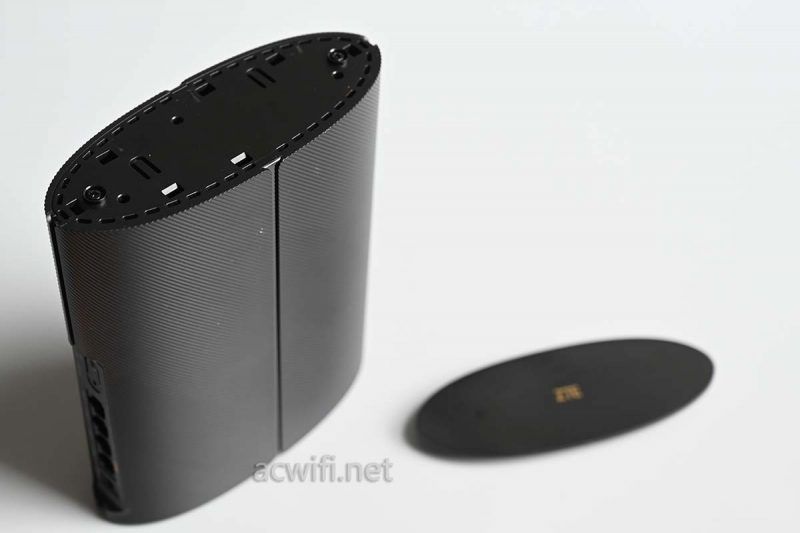

从顶部开拆：

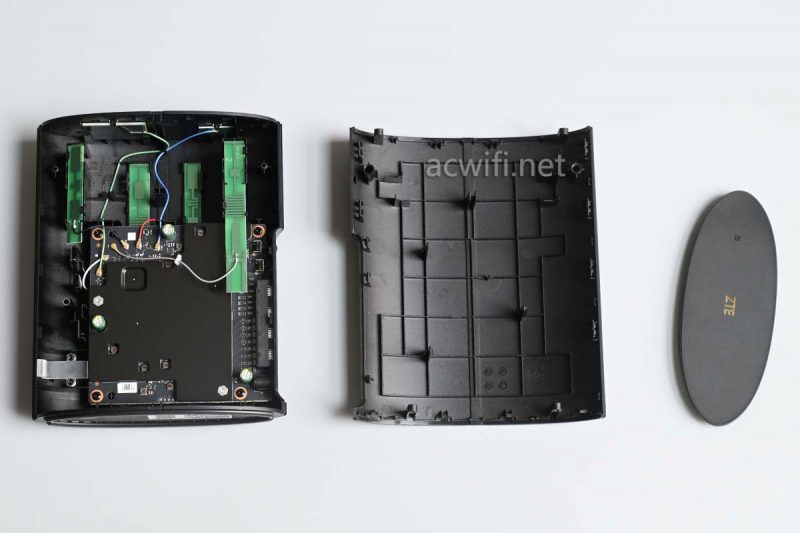

然后撬开两个侧面：

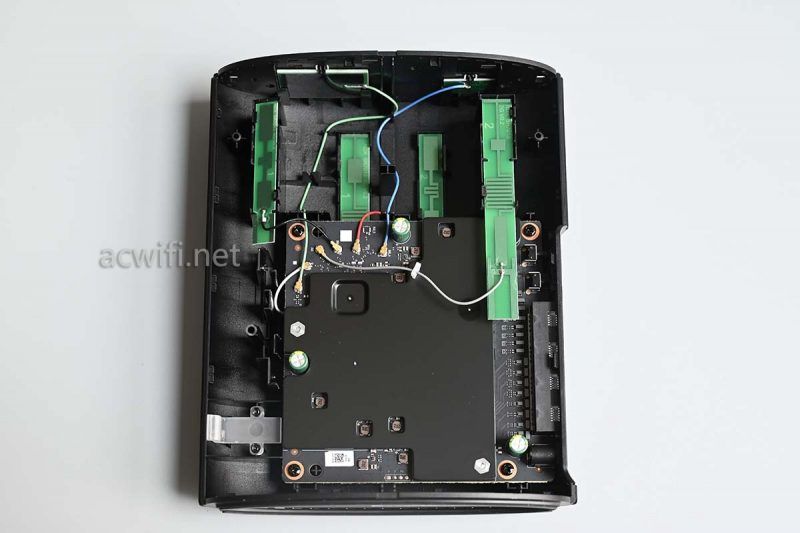

内置有六片pcb天线，所有天线都分布在机身上半部分。

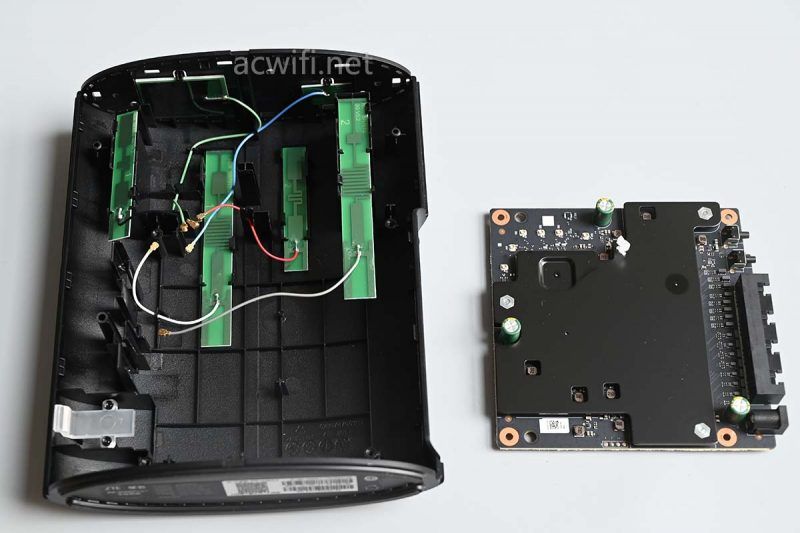

把主板拆下来后能看清所有天线的布局。

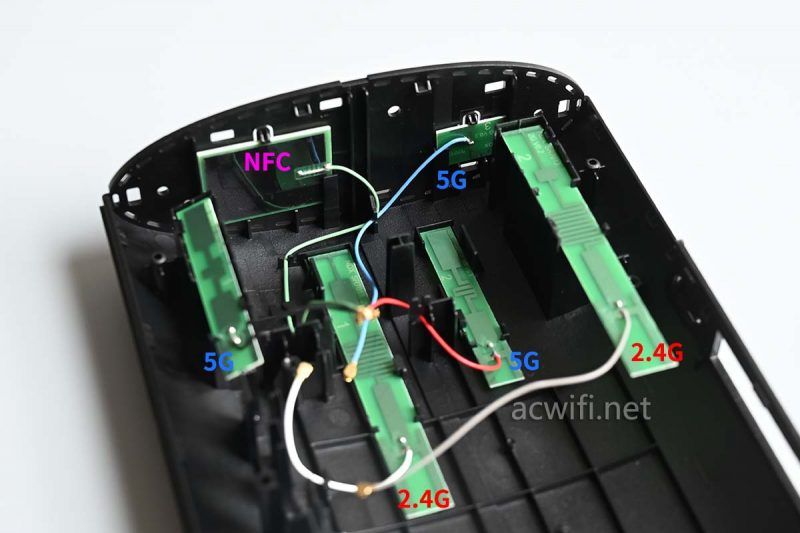

两片2.4g天线、三片5g天线和一片nfc天线分布如下图：

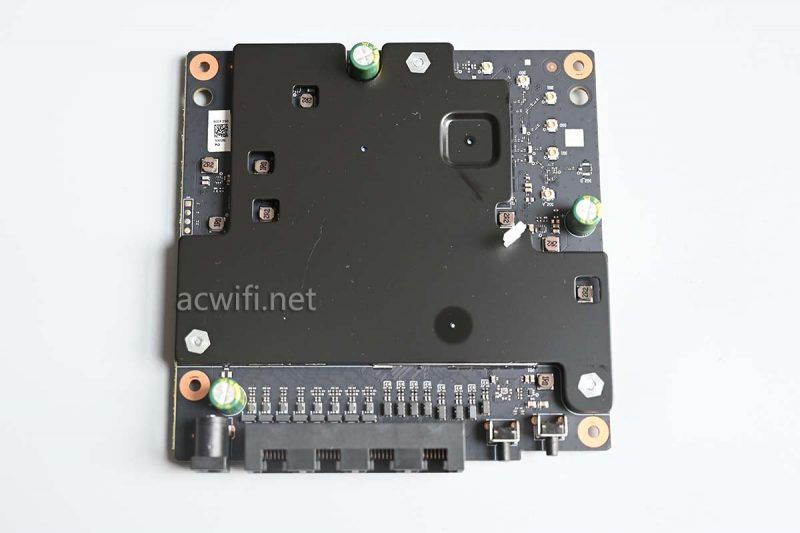

现在来看主板。这一面能看见网口，所以我定义为主板正面：

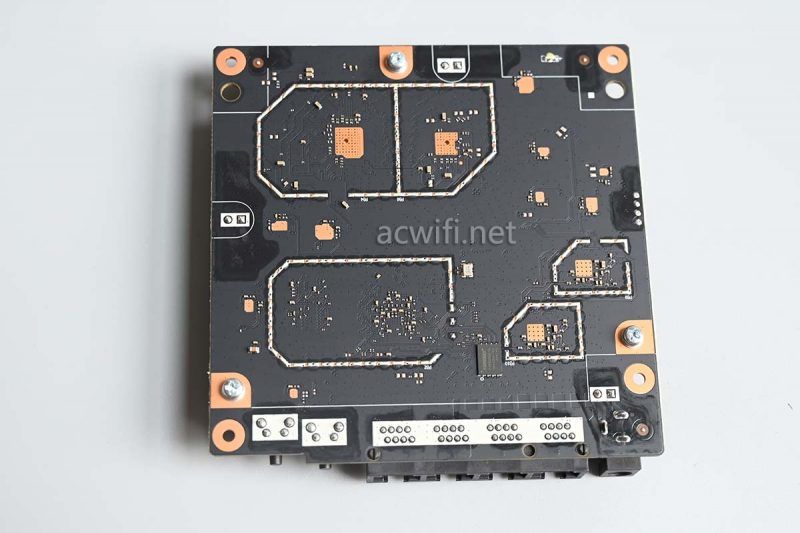

主板背面：

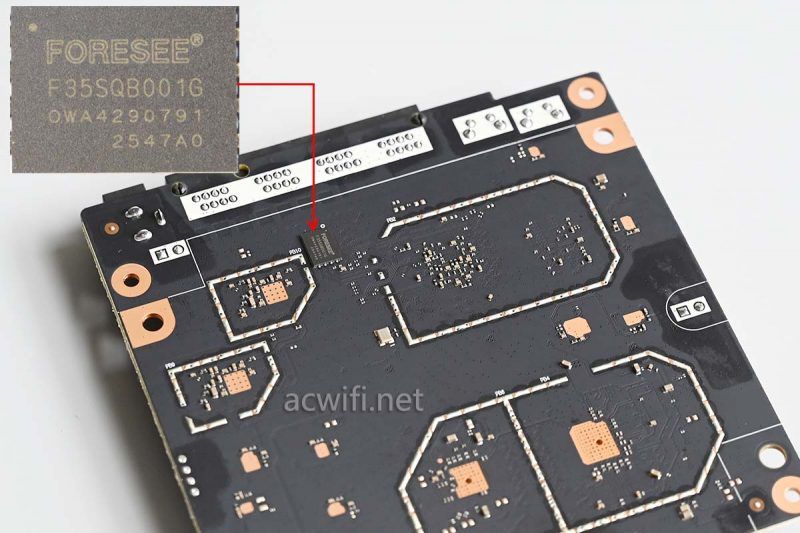

这里有一颗江波龙的nand 闪存芯片，型号是f35sqa001g，容量为128mb（128mx8bit)）。

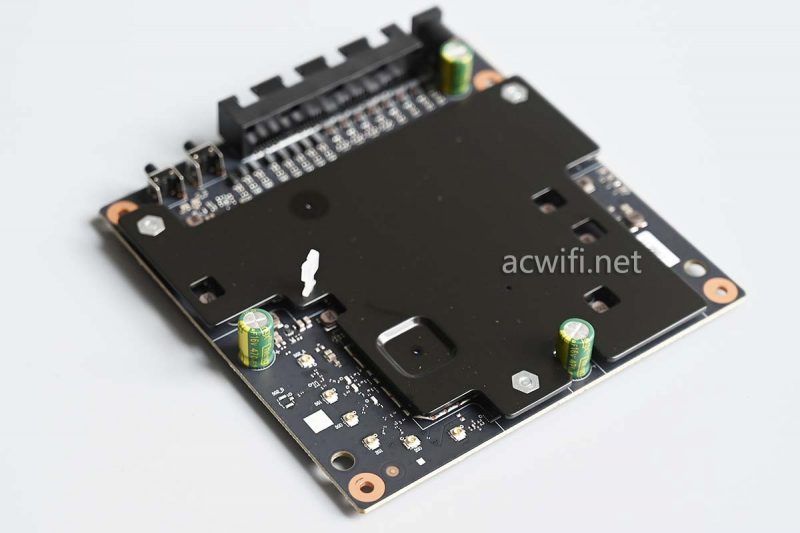

翻过来看主板正面。

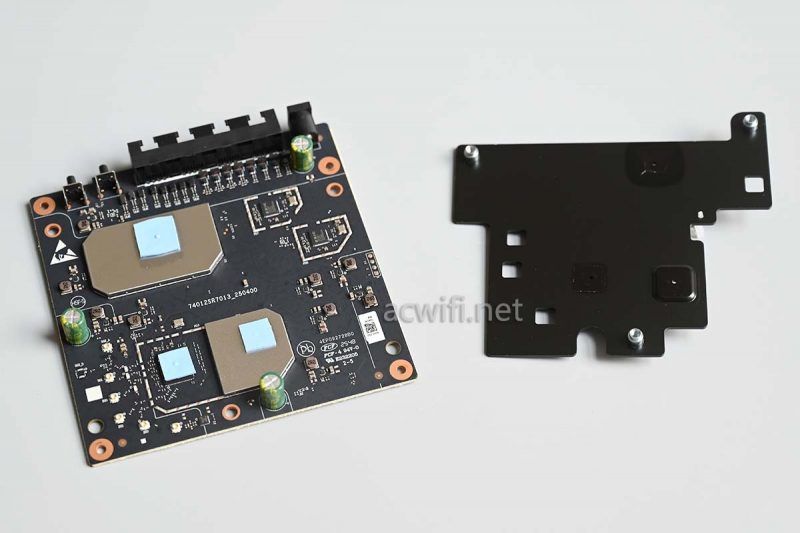

拆下黑色的均热铝板：

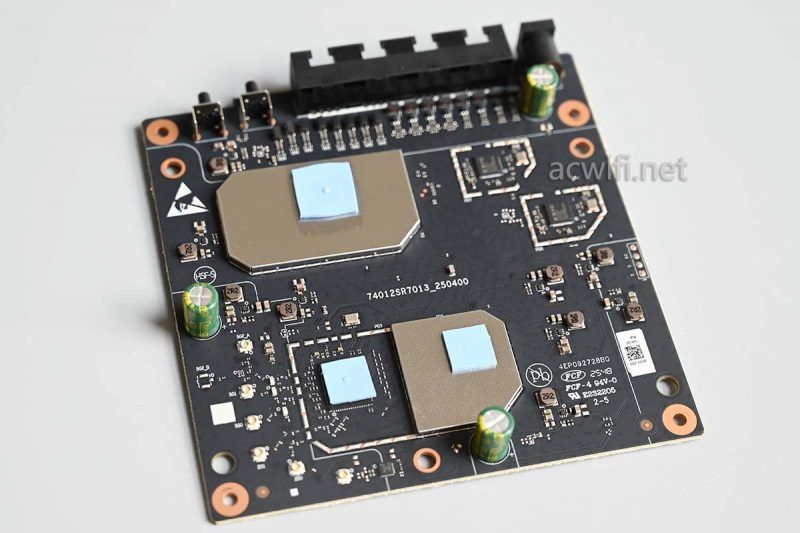

一共有两片屏蔽罩：

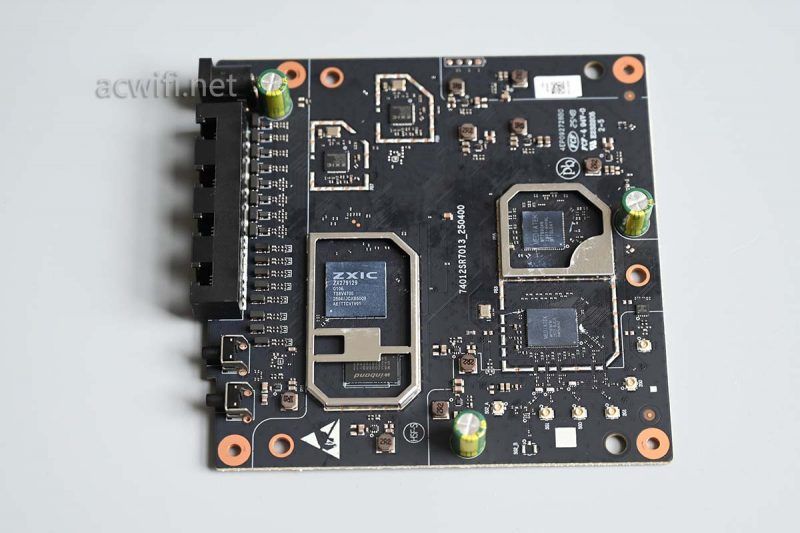

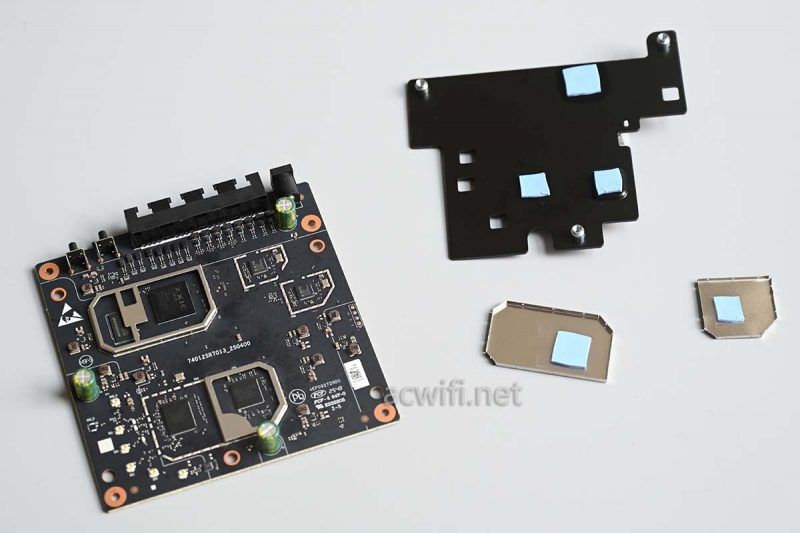

撬开屏蔽罩，里面都有一片导热硅脂垫片。
