Redis数据结构ZipList,QuickList,SkipList使用及说明_Redis

1.ziplist

redis中的ziplist是一种紧凑的内存储存结构，主要可以节省内存空间储存小规模数据。是一种特殊的双端链表，有一系列连续的内存组成，可以在任意一端进行压入/弹出操作，而且操作的时间复杂度为o(1)

常见方法：

lpush mylist "value1" "value2"    //左边插入
rpush mylist "value3" "value4"    //右边插入

lpop mylist    //从链表最左端弹出数据
rpop mylist    //从链表最右端弹出数据

lrange mylist 0 2    //获取左边指定范围的数据
lindex mylist 0    //获取指定下标数据

llen mylist    //获取列表长度

zlbytes

zltail

zllen

entry

...

entry

zlend

属性	类型	长度	用途
zlbytes	uint32_t	4字节	记录整个压缩链表占用的内存字节数
zltail	uint32_t	4字节	这个是偏移量，记录压缩列表尾节点到列表起始地址有多少字节，通过这个偏移量，可以确定尾节点地址
zllen	uint16_t	2字节	记录列表包含的节点数量。最大65534，如果超出也只是65535
entry	列表节点	不定	各个节点的长度由节点保存的内容确定
zlend	uint8_t	1字节	特殊值0xff（255），用于标记压缩例表的末端

1.2.解析entry

ziplist的entry不像普通链表那样记录前后节点的指针，因为记录前后节点指针需要16字节，大大浪费了内存。所以采用下面的结构来保存。

previous_entry_length

encoding

content

1.previous_entry_length:前一节点的长度，占1字节或 5字节

当前一节点长度 < 254字节，采用 1字节保存这个长度值

当前一节点的长度 > 254字节，采用5字节保存这个长度值

2.encoding：编码属性，记录content的数据类型（数字/字符串）及长度，占用1，2，5字节。

3.contents：负责保存具体的内容，可以是数字可以是字符串

注意：ziplist中所有储存长度的数值均采用小端字节序储存，低位在前，高位字节在后。

列如：0x1234，采用小端字节序后就是 0x3412

1.3encoding编码

encoding编码分为两种：字符串和数字

字符串：encoding以00，01，10开头标识储存的是字符串。

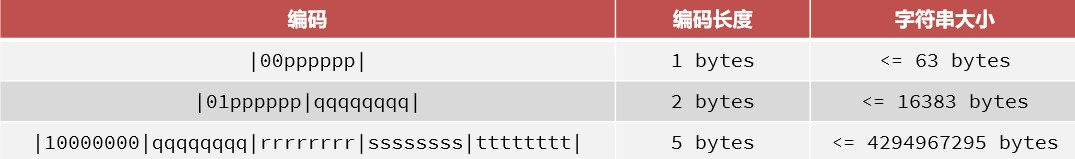

下面长度不同的字符串对应encoding编码格式

举例：储存字符串ab,bc

1.4.ziplist连锁更新问题

ziplist的每个entry都包含previous_entry_length来记录上一节点大小，长度为1个或5字节。

>>如果前一节点长度 < 254，那么采用1字节保存这个长度值。

>>如果前一节点 >= 254,则采用5字节保存这个长度值。

如果有n个连续的长度为250~253之间的entry，如果不巧有一个扩展那么又可能发生连锁反应，又可能所有都发生连锁更新，新增，删除都可能导致连锁更新发生。

总结：

1.压缩列表可以看作连续内存空间的“双向链表“

2.列表的节点之间不是通过指针链接，而是上一节点和本节点长度来寻址，大大节省内存

3.如果数据过多，链表过长，可能影响查询性能

4.增加删除都可能发生连续更新问题

2.quicklist

ziplist虽然节省内存，但是申请内存必须是连续空间，如果内存占用过多那么申请效率变低

数据量过大超出上限采用分片储存数据，那么这些ziplist如何联系？

redis3.2版本引入quicklist，是一个双端链表，只不过每个节点都是ziplist

redis提供配置：list-max-ziplist-size

如果值是正：代表ziplist允许的最大entry数。

如果值是负：代表每个ziplist的最大内存大小。

-1	-2	-3	-4	-5
4kb	8kb	16kb	32kb	64kb

quicklist可以控制首尾是否进行压缩，通过配置项list-compress-depth来控制，这个参数是控制首尾不压缩的节点个数。

0	1	2
代表首尾节点不压缩	首尾各有一个1个不压缩，中间全压缩	首尾各有2节点不压缩，中间全压缩

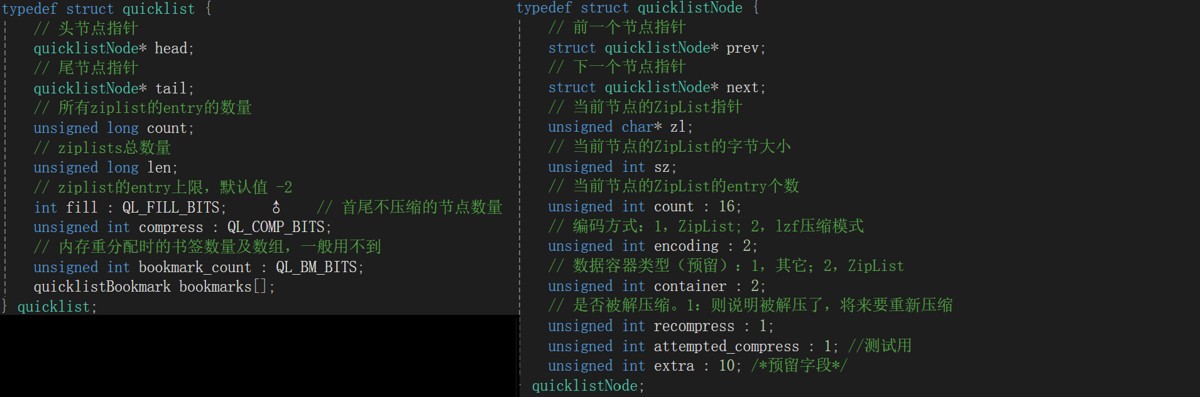

quicklist 和 quick list node的结构源码：

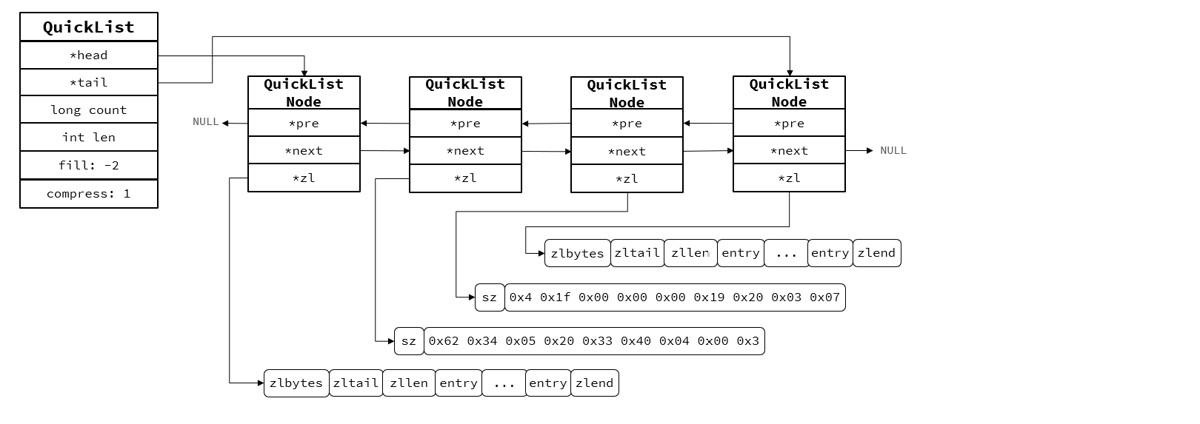

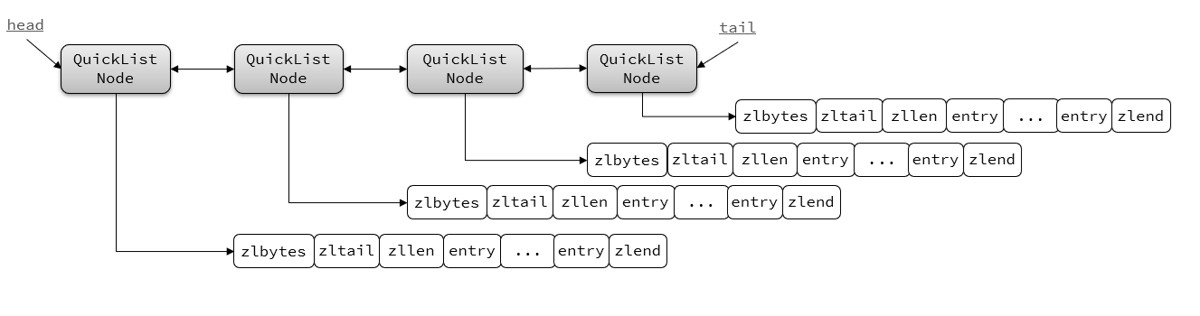

quicklist结构图：

quicklist特性：

1.每个节点都是ziplist的双端链表

2.节点采用ziplist，解决传统链表的内存占用

3.控制ziplist大小，解决传统连续内存空间申请问题

4.中间节点可压缩，节省内存

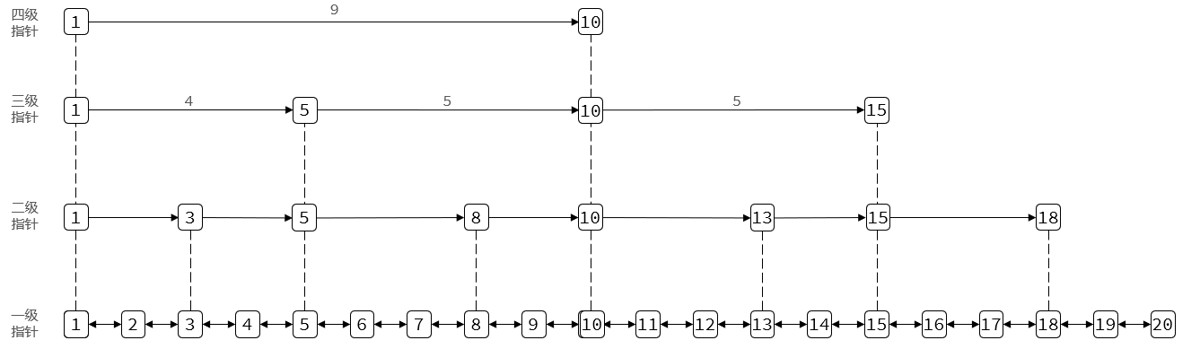

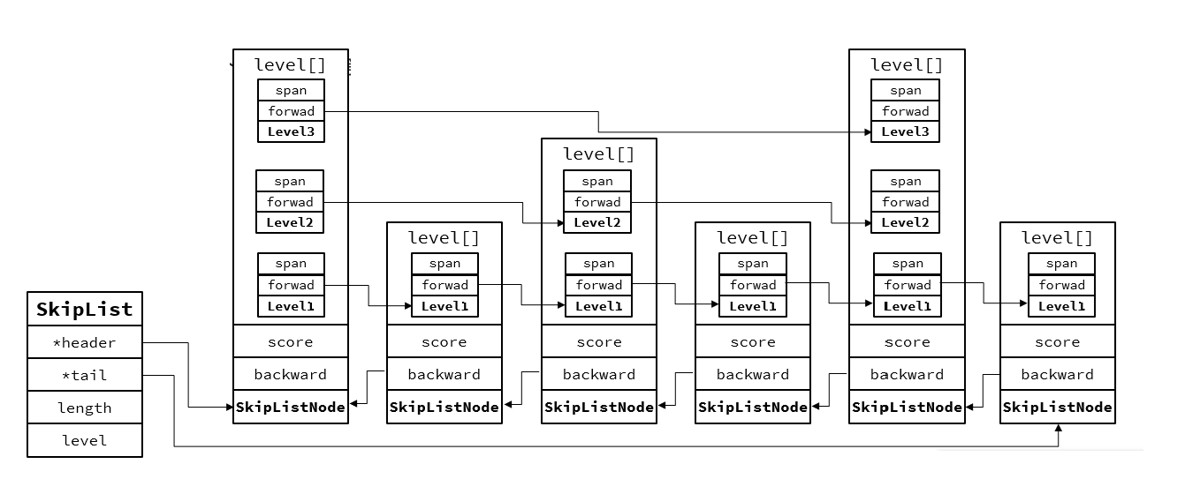

skiplist跳表

是个链表，但不是普通链表，不同节点之间跨度不一样。

1.元素按照升序排列储存

2.节点可能包含多个指针，指针跨度不同

为了更快的找到所需要的元素，skiplist采用这种结构类似于二分查找。

以下是结构源码：

// t_zset.c
typedef struct zskiplist {
	// 头尾节点指针
	struct zskiplistnode* header, * tail;
	// 节点数量
	unsigned long length;
	// 最大的索引层级，默认是1
	int level;
} zskiplist;

// t_zset.c
typedef struct zskiplistnode {
	sds ele; // 节点存储的值
	double score;// 节点分数，排序、查找用
	struct zskiplistnode* backward; // 前一个节点指针
	struct zskiplistlevel {
		struct zskiplistnode* forward; // 下一个节点指针
		unsigned long span; // 索引跨度
	} level[]; // 多级索引数组
} zskiplistnode;

特性：

1.跳表是一个双向链表，每个节点包含存储的值和排序用的socre，用来保存别的节点的ele数组

2.节点按照score值排序，score值一样按照ele字典排序

3.每层指针到下一节点跨度不同，层级越高跨度越大

4.增删改查的效率与红黑树基本一致

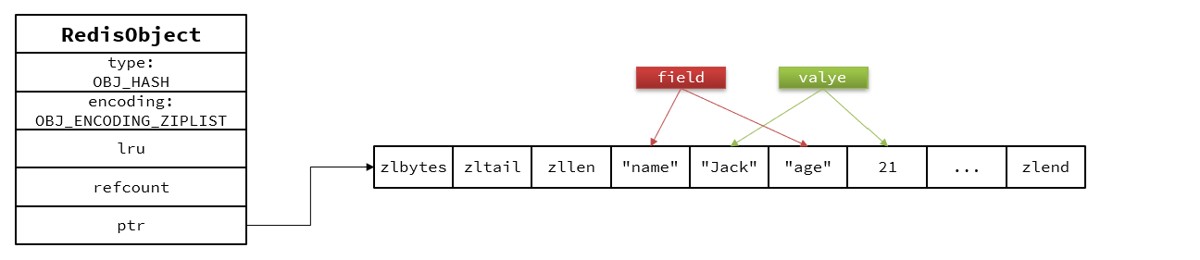

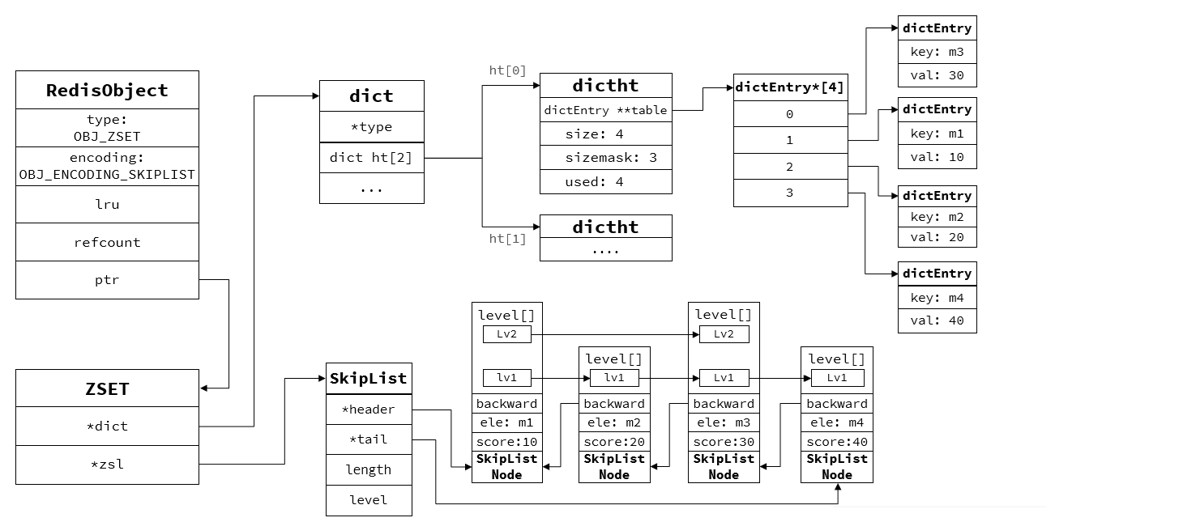

redisobject

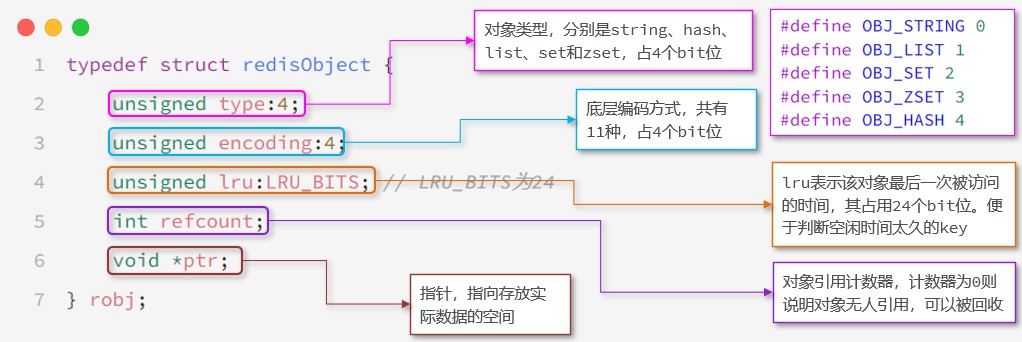

在redis中任意数据类型的键和值都会被封装在一个redisobject中，也叫做redis对象。

redis会根据储存不同的数据类型选择不同的编码格式，共包含11种不同类型。

编号	编码方式	说明
0	obj_encoding_raw	动态字符串（动态长度，非预分配）
1	obj_encoding_int	长整型（用 long 类型存储）
2	obj_encoding_ht	哈希表（字典，基于 dict 实现）
3	obj_encoding_zipmap	已废弃的哈希压缩结构
4	obj_encoding_linkedlist	双端链表（旧版 list 实现）
5	obj_encoding_ziplist	压缩列表（紧凑的二进制结构）
6	obj_encoding_intset	整数集合（仅存储整数的有序集合）
7	obj_encoding_skiplist	跳表（有序集合的底层实现之一）
8	obj_encoding_embstr	短字符串（固定长度，预分配内存）
9	obj_encoding_quicklist	快速列表（双向链表 + 压缩列表）
10	obj_encoding_stream	stream 流（消息队列结构）
