MySQL Workbench构建ER图全过程(实体关系图)_Mysql

mysql workbench是一款专为mysql设计的er/数据库建模工具，它是著名的数据库设计工具dbdesigne4的继任者，可以通过mysql workbench设计和创建新的数据库图示，管理数据库以及进行mysql迁移。

一、安装mysql workbench

1.1 安装mysql workbench

点击进入mysql workbench下载页面，下载操作系统对应版本的客户端，安装即可

1.2 连接mysql数据库

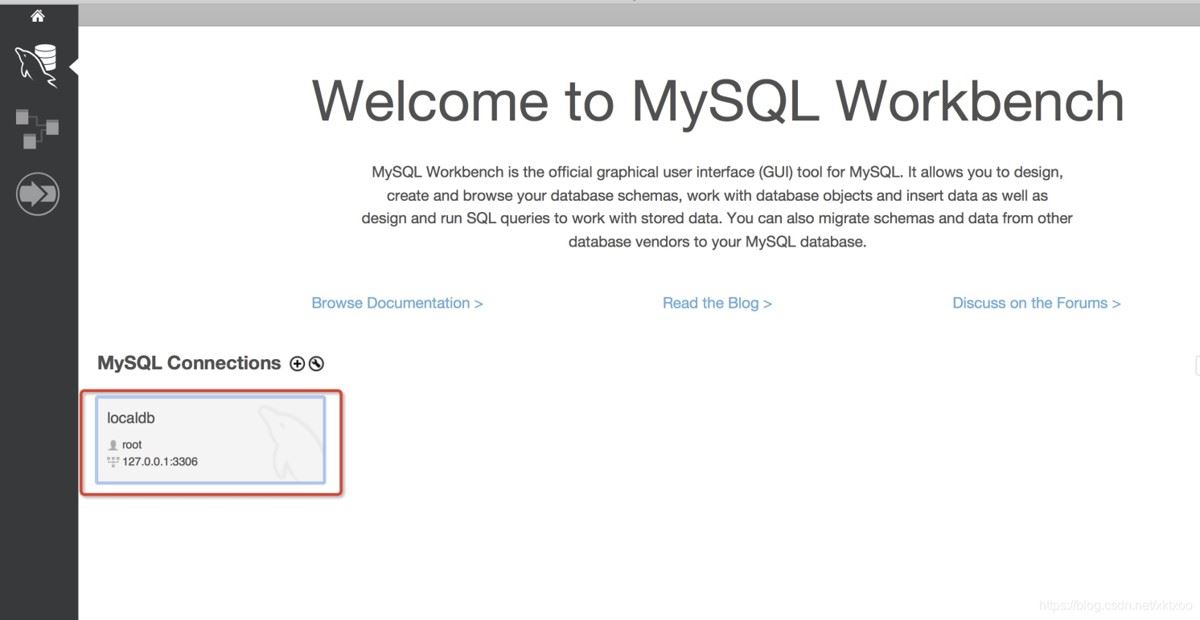

本文使用本地自建的mysql数据库，本地mysql数据库的创建及使用详建文档。启动本地mysql，在workbench首页建立数据库连接：

二、mysql workbench使用

2.1 管理数据库

workbench连接数据库后会生成连接记录：

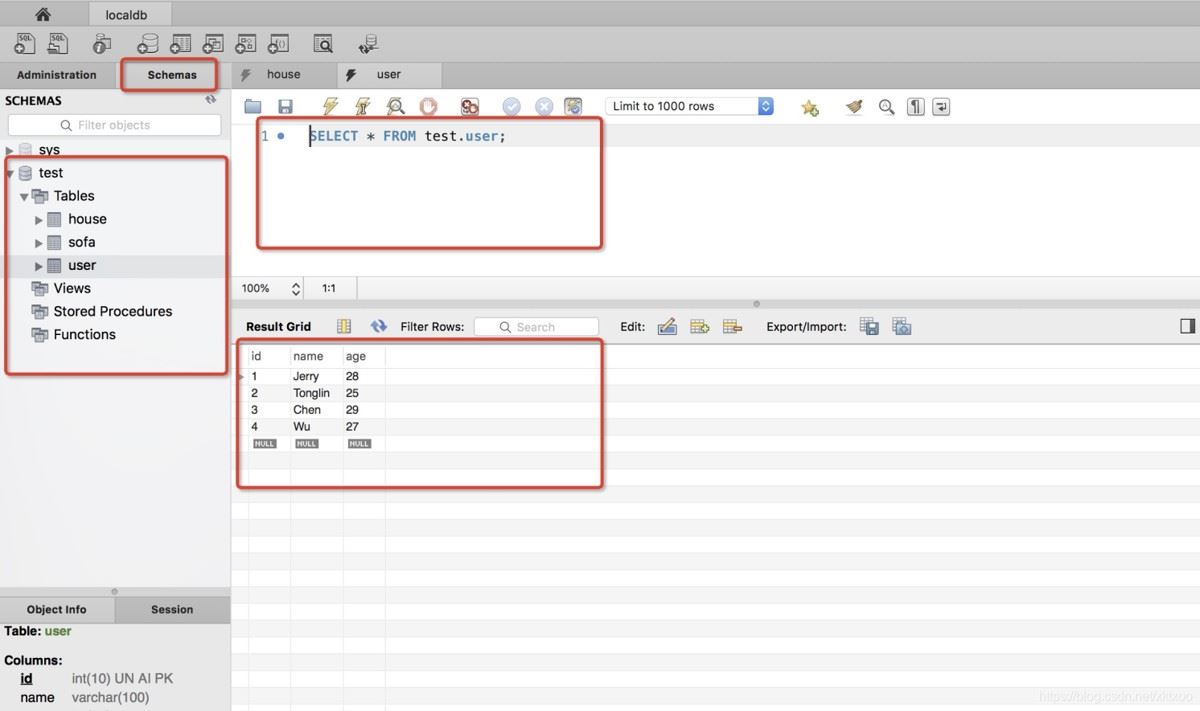

点击该连接并输入数据库密码进入数据库管理界面，左侧导航栏是所建的数据库、表信息，选择特定表后可以对改表进行crud操作

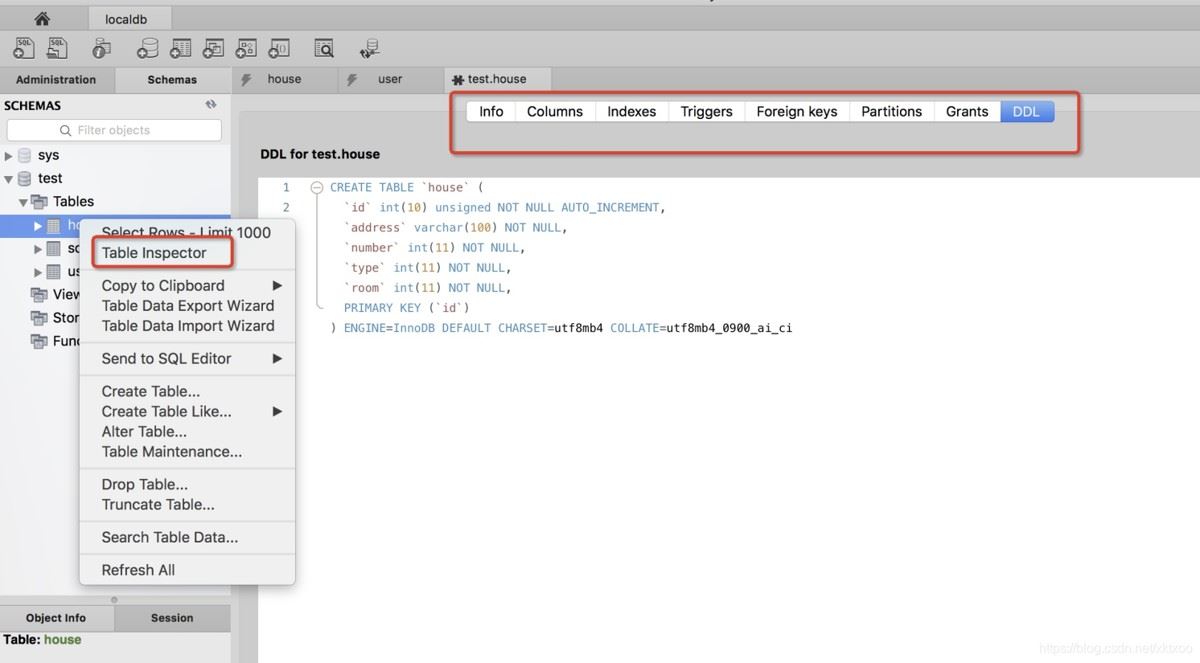

也可以查看特定表的基本信息：

2.2 通过mysql workbench构建er(实体关系)图

除了能管理mysql数据库外，workbench也可以构建er(实体关系图)，点击进入数据库模型构建模块：

构建er图的模型来源有三种：数据库逆向、导入外部.sql文件和手动创建数据模型。

数据库逆向

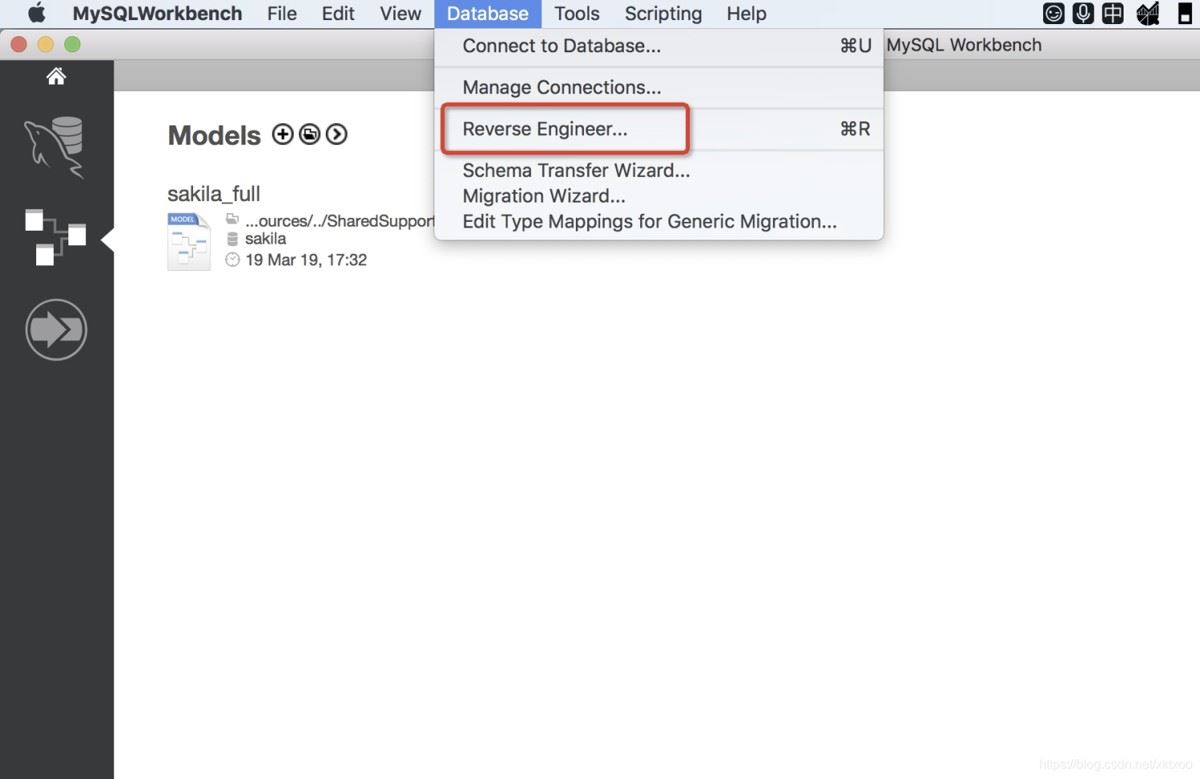

点击菜单栏 database -> reverse engineer

选择刚创建的本地数据库连接，输入数据库用户密码，按引导执行相应操作即可：

最后生成er模型所需的相关实体数据模型：

导入.sql文件

除了通过连接数据库逆向导入模型外，如果已经有数据表的建表ddl文件，也可以通过导入外部文件的方式导入数据模型：

创建包含ddl语句的.sql文件 test.sql：

create table `house` (
 `id` int(10) unsigned not null auto_increment,
 `address` varchar(100) not null,
 `number` int(11) not null,
 `type` int(11) not null,
 `room` int(11) not null,
 primary key (`id`)
) engine=innodb default charset=utf8mb4 collate=utf8mb4_0900_ai_ci;

create table `sofa` (
 `id` int(10) unsigned not null auto_increment,
 `type` int(11) not null,
 `size` int(11) not null,
 primary key (`id`)
) engine=innodb default charset=utf8mb4 collate=utf8mb4_0900_ai_ci;

create table `user` (
 `id` int(10) unsigned not null auto_increment,
 `name` varchar(100) not null,
 `age` int(11) not null,
 primary key (`id`)
) engine=innodb auto_increment=5 default charset=utf8mb4 collate=utf8mb4_0900_ai_ci;

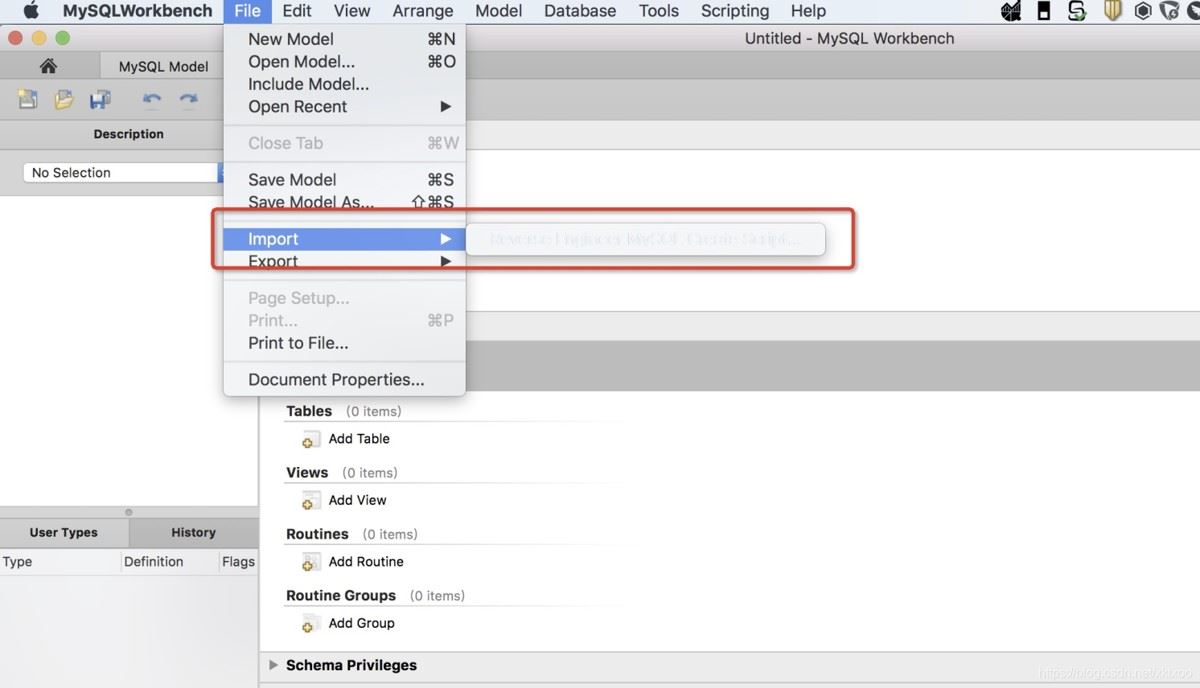

通过file -> import 导入test.sql文件：

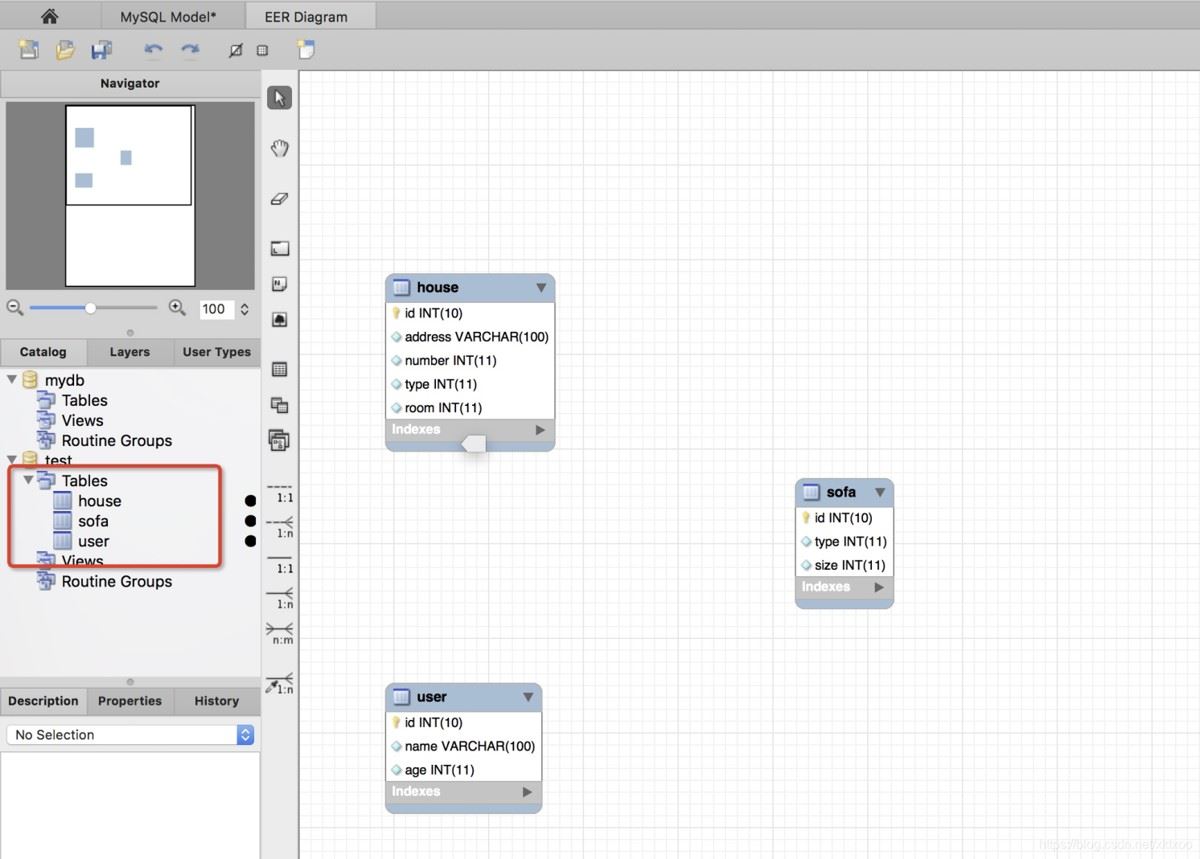

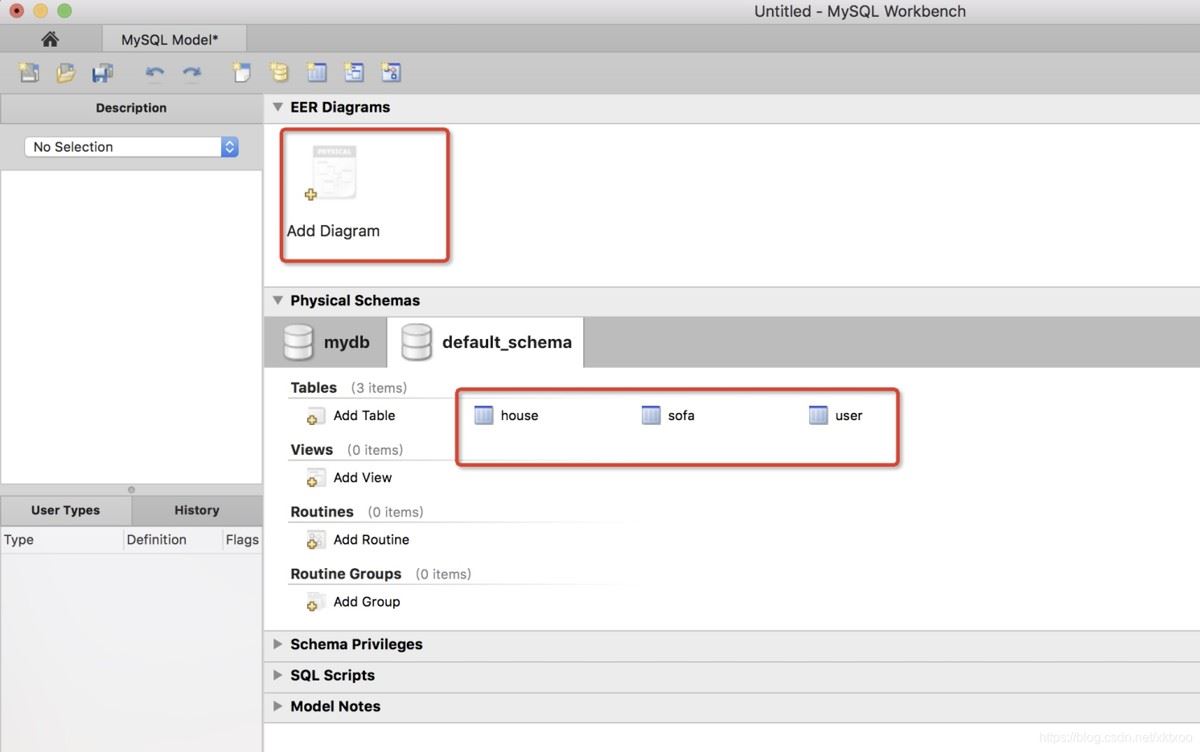

数据模型导入后效果如下，此后可以创建diagram：

手动创建

除了以上两种快捷创建数据实体模型的方式外，也可以手动创建数据模型：

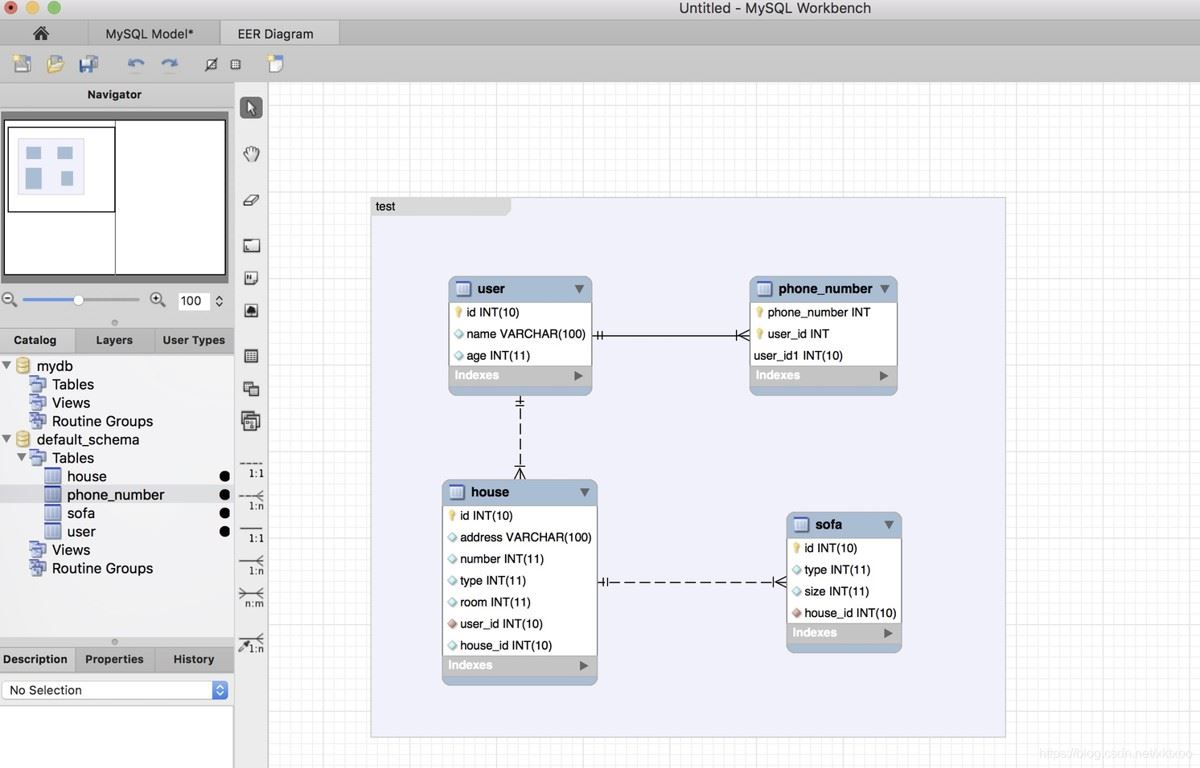

数据实体模型构建后，可以在diagram中构建实体间的关系图(er图)：

以上er图中有两种一对多的关系，它们分别表示identitying relationships和non-identitying relationships。其中identitying relationships是指子表必须依赖主表存在，如电话号码实体，用实线表示；non-identitying relationships指子表不必依赖母表存在，如sofa实体，用虚线表示。

er模型图创建后，可以导出为jpg、svg等类型图片。
