er图也称实体-联系图(entity relationship diagram)，提供了表示实体类型、属性和联系的方法,开发的时候往往需要有er图。
有很多软件都可以自动生成er关系图，本文主要讲述navicat如何生成er图并导出
工具版本
本文使用的版本是navicat premium 12，其他版本可能按钮位置不一样。
主要步骤

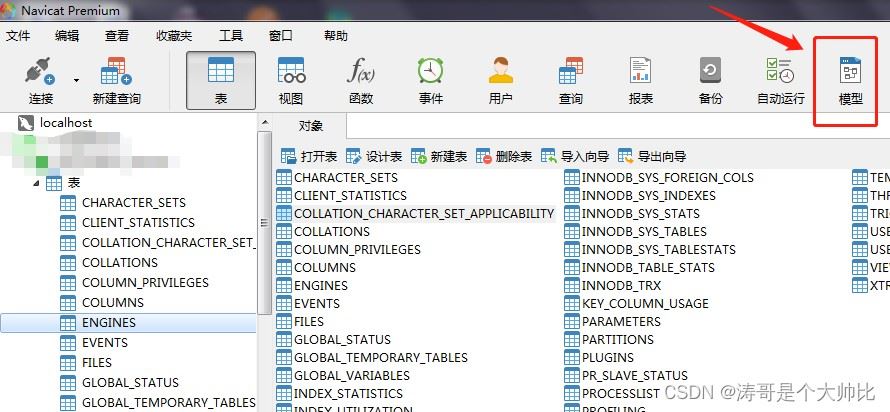

1.首先打开软件，进入主界面，点击“模型”

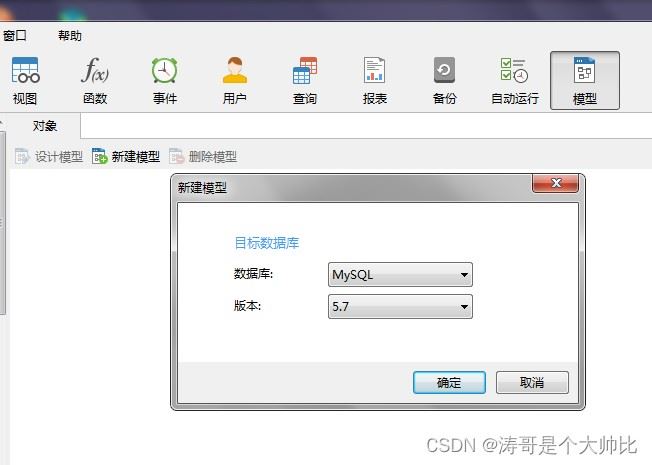

2.新建一个模型

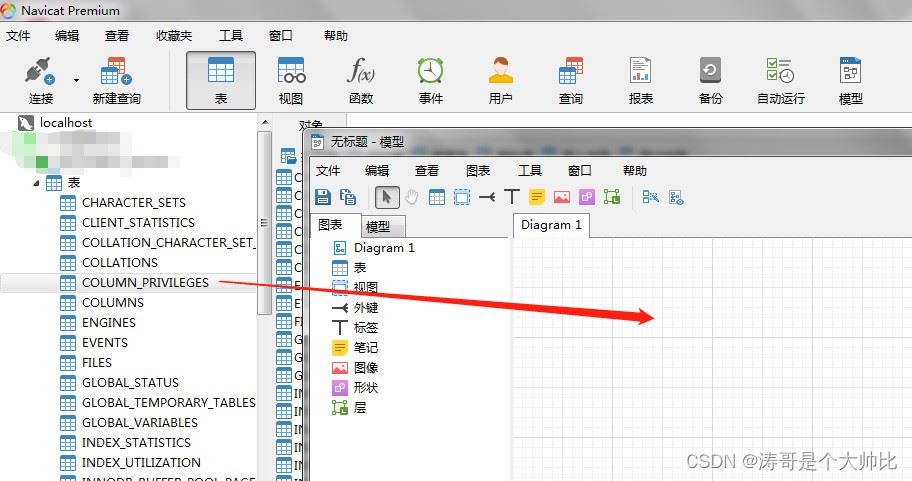

3.导入需要的表，可以直接采取拖拽表名的方式

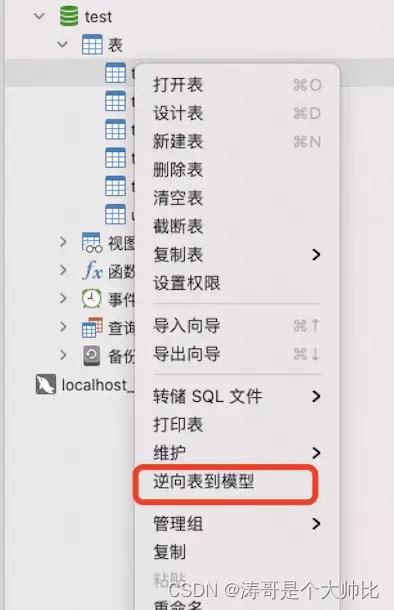

也可以右键选择“逆向表到模型” ，这样可以不用自己创建模型

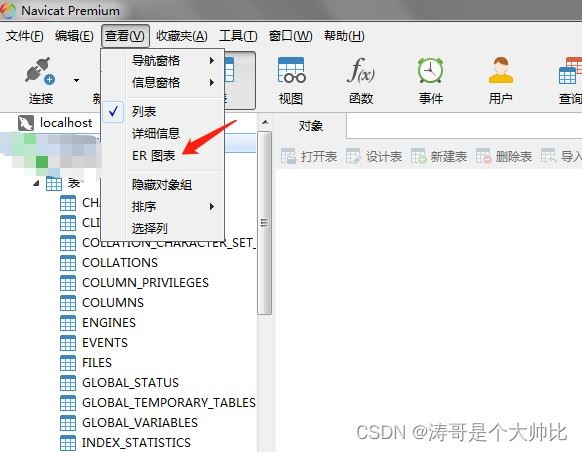

大家会发现每次添加一张表都会很慢，我们可以一次性加载所有表的er图，点击“查看”菜单，我们看到默认选中的是列表。所以我们看到的就是默认的将数据表以列表形式展现出来。
我们只要点击切换到“er图表”就可以建立一个er关系图了，第一次会花点时间。

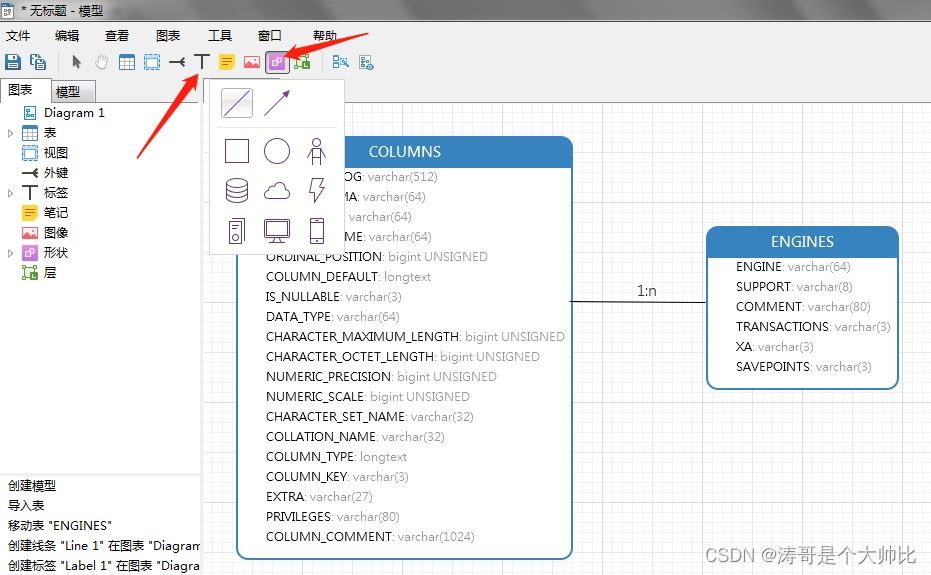

4.设计外链关系
m:n表示多对多1:n表示一对多n:1表示多对单m和n同时都表示多，不过一般左边显示的那个用m表示

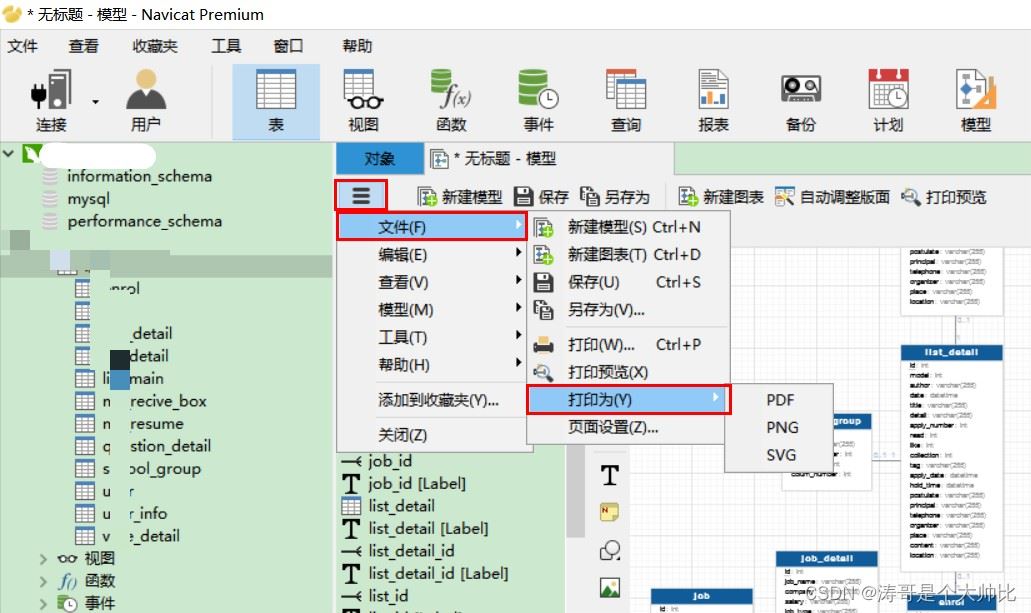

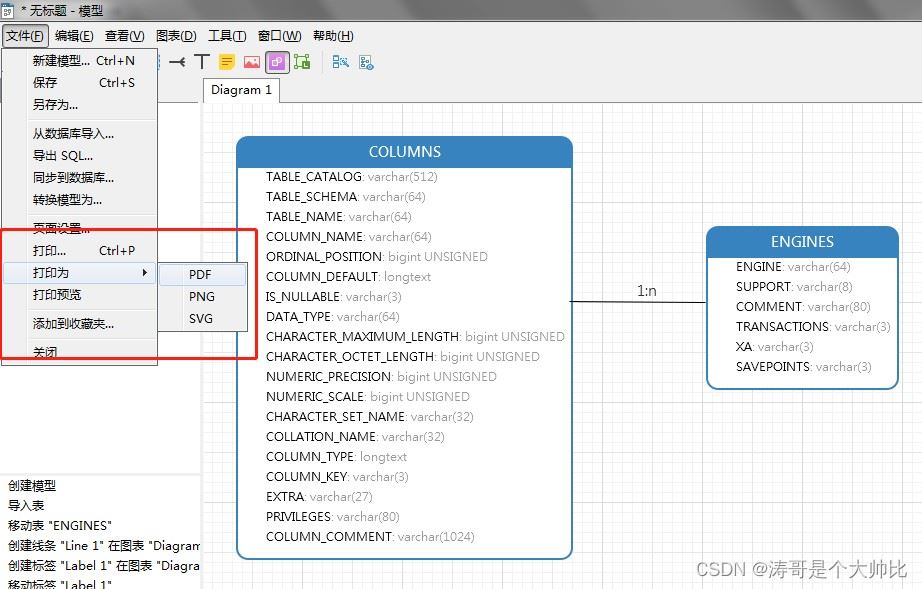

5.保存后导出
不同的版本导出按钮位置不同
总结
