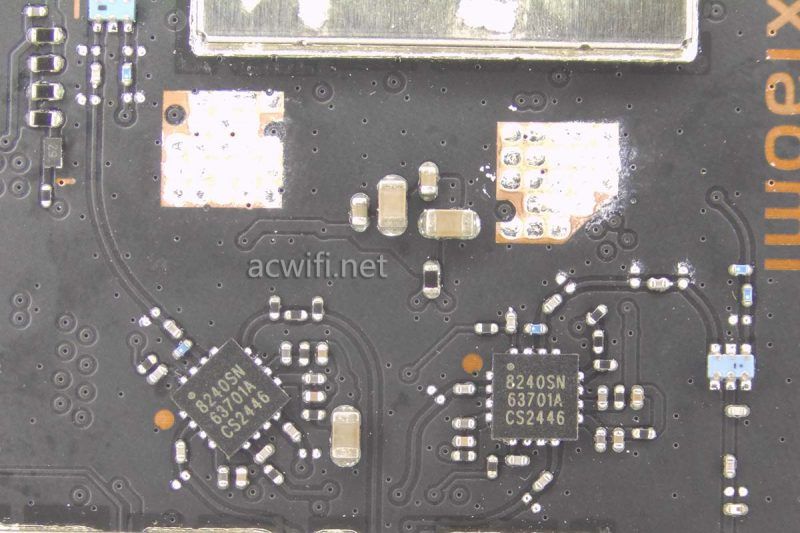

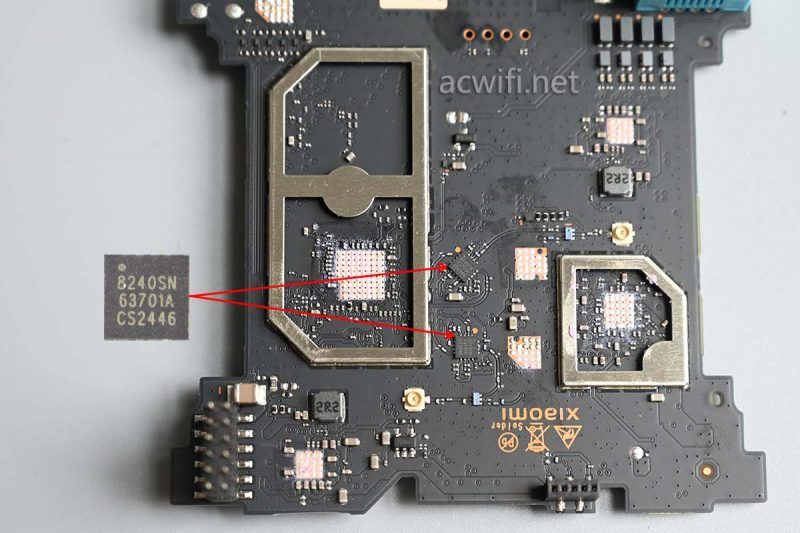

这一面有两颗2.4g fem芯片，型号是上海康希通信的kct8240sn：
kct8240sn的lna和pa参数如下：
transmit gain: 31db at 5v
receive gain: 16.5db at 5v
noise figure: 1.9db at 5v
output power:
+22.0dbm @-45db devm with dpd, eht40/mcs13, 5v
+22.5dbm @-43db devm with dpd, he40/mcs11, 5v
+23.0dbm @-40db devm with dpd, he40/mcs11, 5v
+23.5dbm @-35db devm with dpd, vht40/mcs9, 5v
+24.5dbm @-30db devm with dpd, ht20/mcs7, 5v

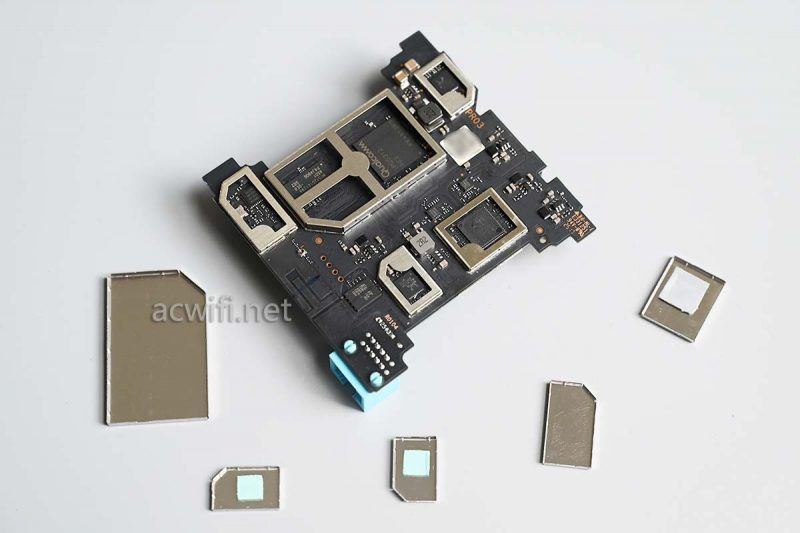

翻转主板背面，撬开所有屏蔽罩：

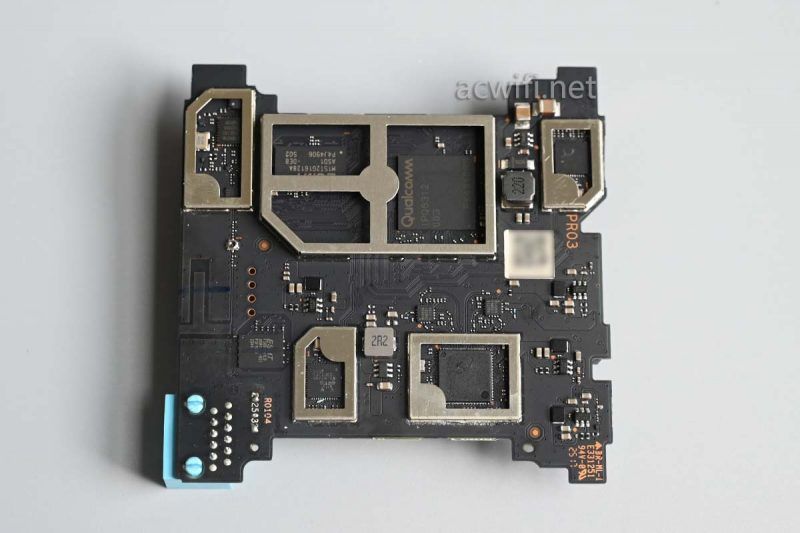

主要芯片都在这一面了。

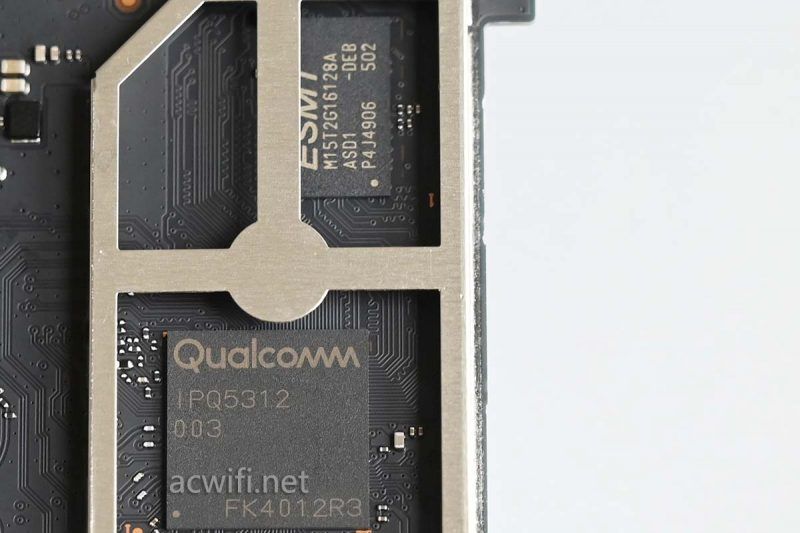

小米be3600pro网线版子路由的cpu型号是高通的ipq5312，四核a53，最高频率1.1ghz，芯片内集成了2.4g wi-fi 7，支持2x2mimo，在40mhz频宽和4096-qam下最高无线速度688mbps。
旁边的内存芯片，型号是esmt(晶豪科技)的m15t2g16128a，ddr3l-1866，容量256mb。

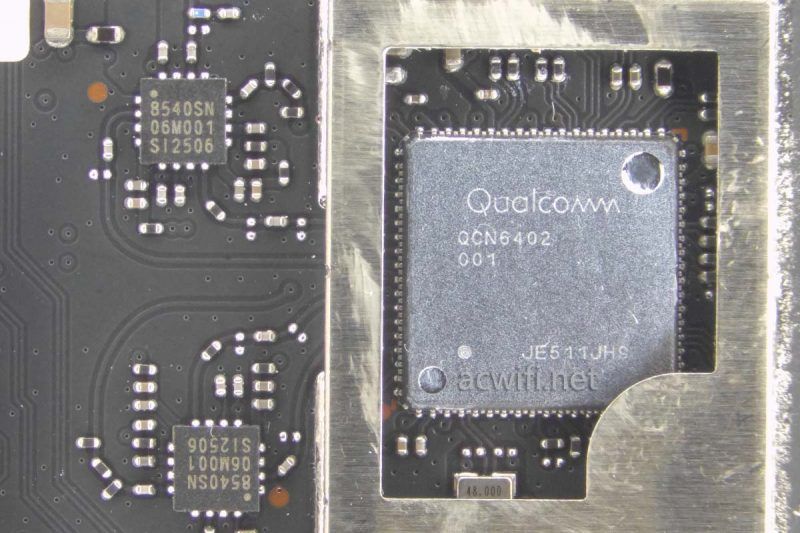

5g无线芯片是高通的qcn6402，支持2x2mimo，在160mhz频宽和4096-qam下，最高无线速率是2882mbps。
外置了两颗5g fem芯片，型号是上海康希通信的kct8540sn，它是一颗非线性fem，利用dpd算法（数字预失真），达到提升无线功率而又无需额外去增加射频外围电路元器件的成本（供电和散热），即“降本增效”。
kct8540sn的lna和pa参数如下：
transmit gain: 29.5db at 5v
receive gain: 18.0db at 5v
noise figure: 2.1db at 5v
output power:
+19.5dbm @-43db devm with dpd, eht160/mcs13, 5v
+22.0dbm @-40db devm with dpd, he160/mcs11, 5v
+23.5dbm @-35db devm with dpd, vht80/mcs9, 5v
+24.5dbm @-30db devm with dpd, ht20/mcs7, 5v

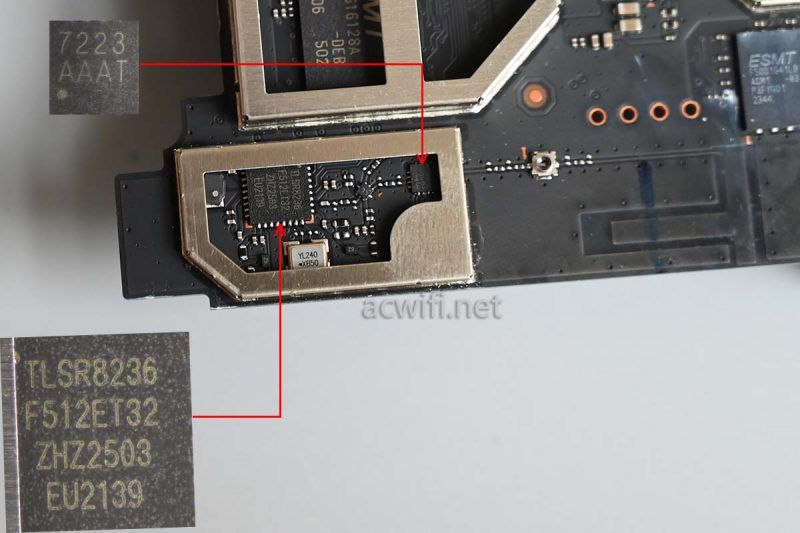

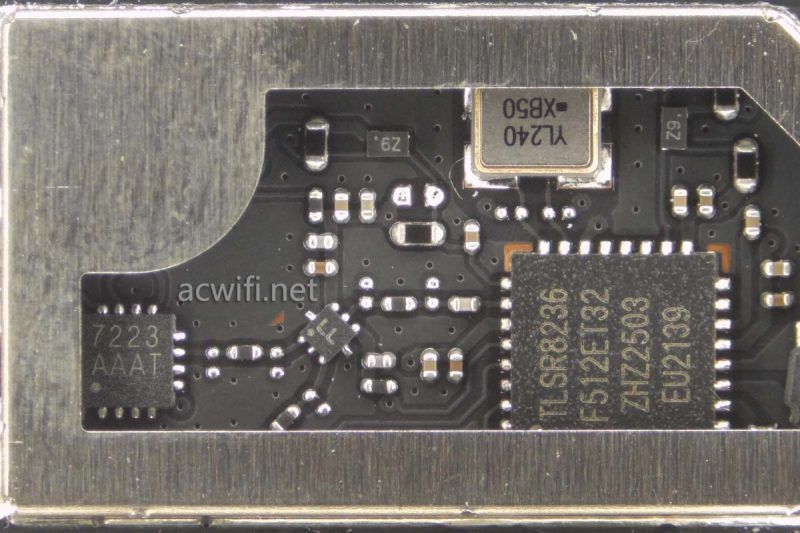

蓝牙芯片用telink的tlsr8236；丝印“7223”的芯片型号是卓胜微的mxd7223，集成了sptd+lna。
板载蓝牙天线：

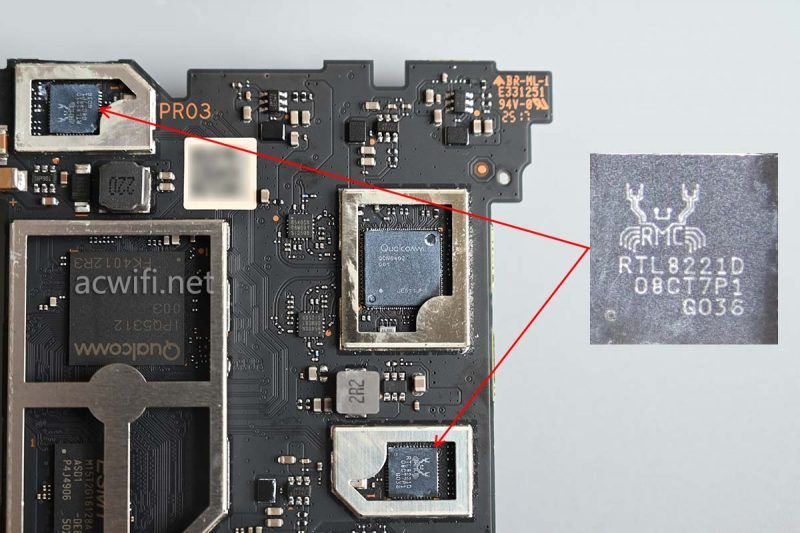

子路由一共有两个2.5g网口，用了两颗2.5g phy芯片：rtl8221d。

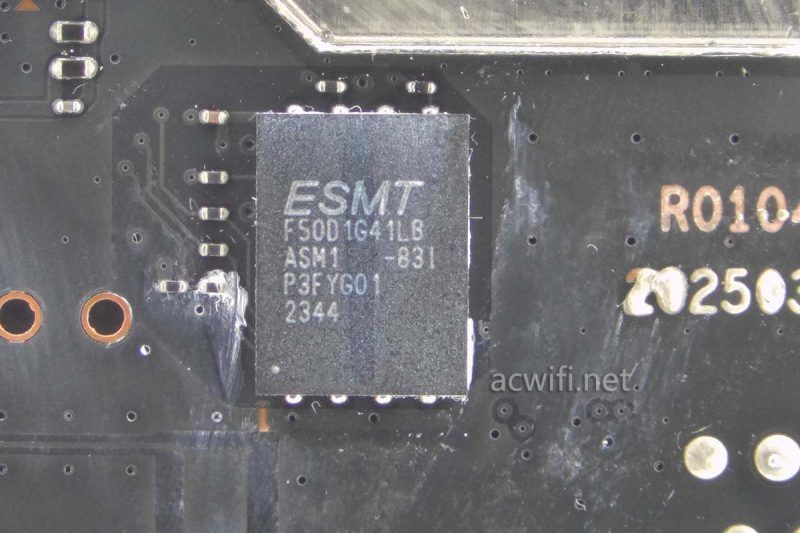

闪存芯片型号是f50d1g41lb，容量128mb。r

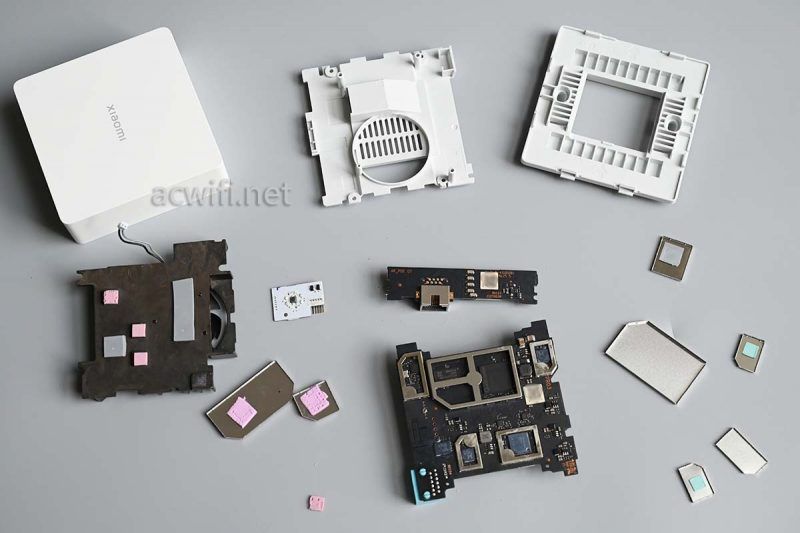

至此小米be3600pro网线版子路由也拆完了 。

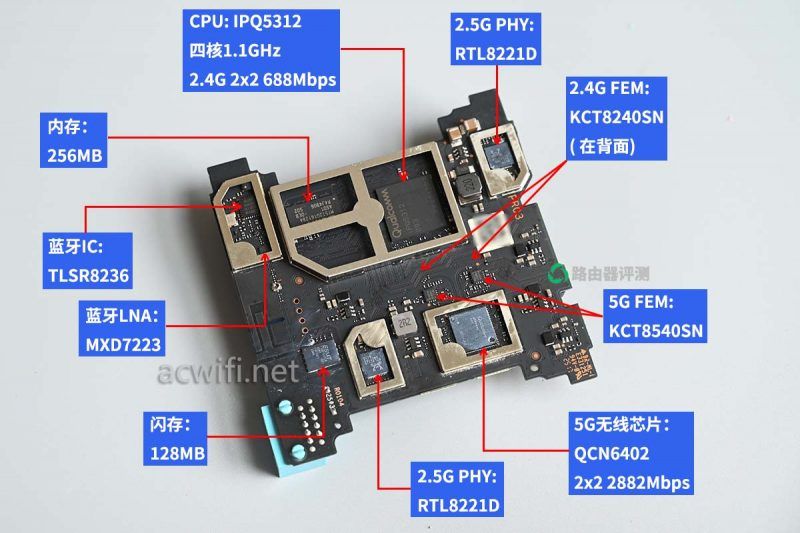

所有芯片型号汇总图如下：
