最好用的Wi-Fi 7! 小米BE3600Pro全屋路由网线版套装拆机测评

2025年12月15日 小米 我要评论
家里的wi-fi总是断断续续?设备一多就卡顿,看个视频都得缓冲半天。你不是一个人在战斗,很多人都被“伪高速”网络坑过。真正的全屋覆盖不该是靠运气,而是靠硬实力。小米全屋路由be

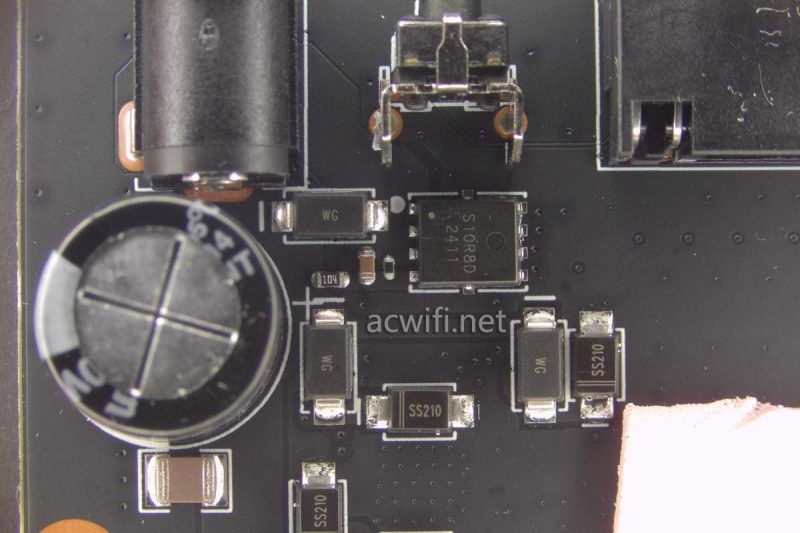

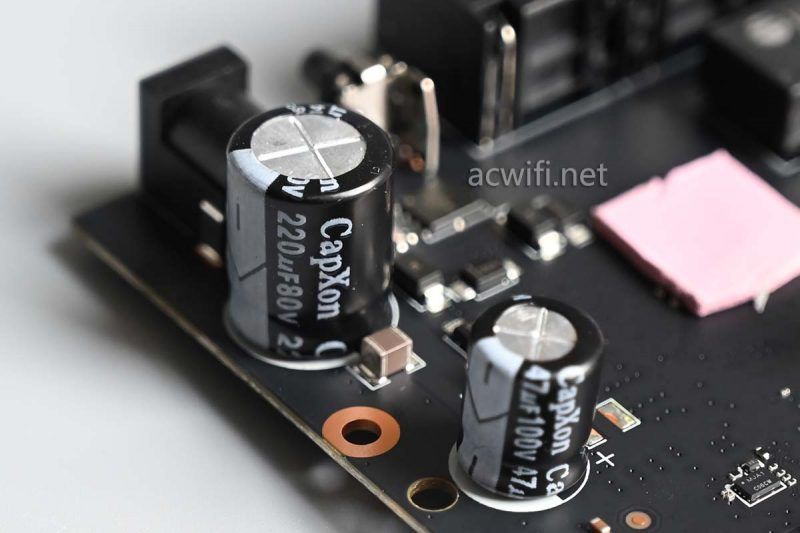

电源输入接口电路:

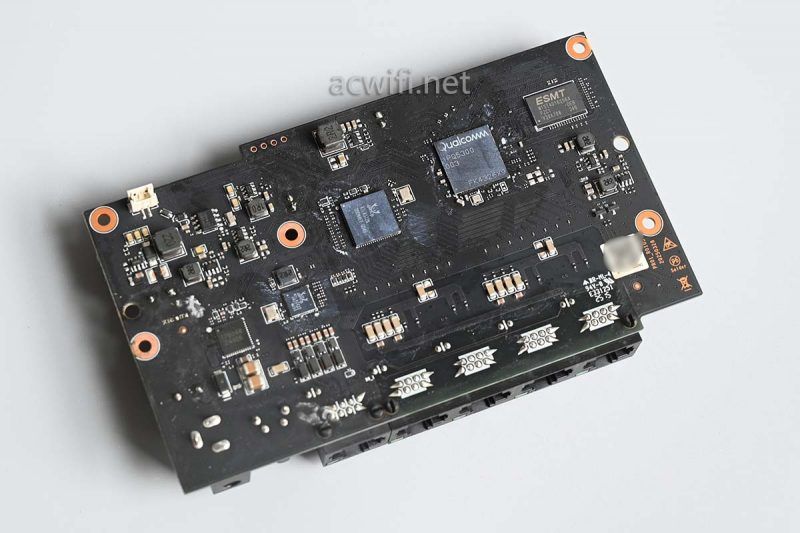

翻转主板背面:

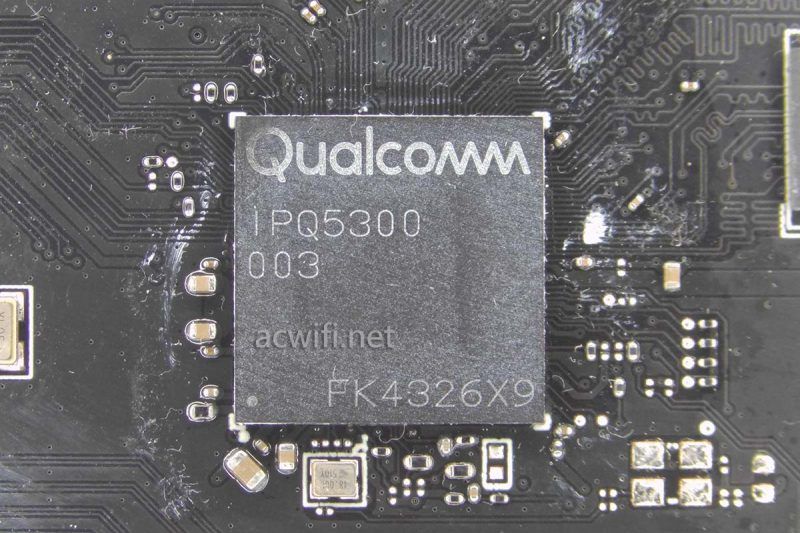

小米be3600pro网线版主机的cpu型号是ipq5300,四核a53,最高频此率1.5ghz,由于5300末位不是2,所以没有集成2.4g 无线wi-fi,即没有集成无线功能。其它参数跟其实ipq53x2系列(或叫dragonwing n7)差不多。

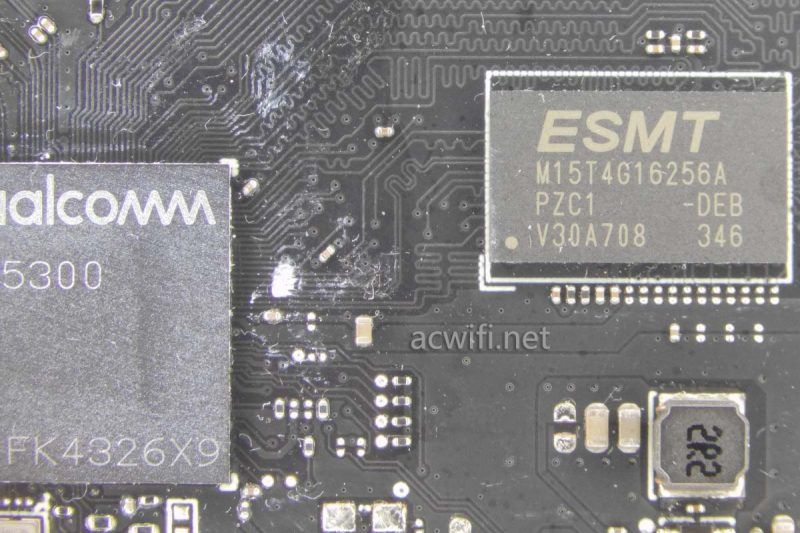

cpu旁边的内存芯片,型号是m15t4g16256a-deb,ddr3-1866,容量512mb:

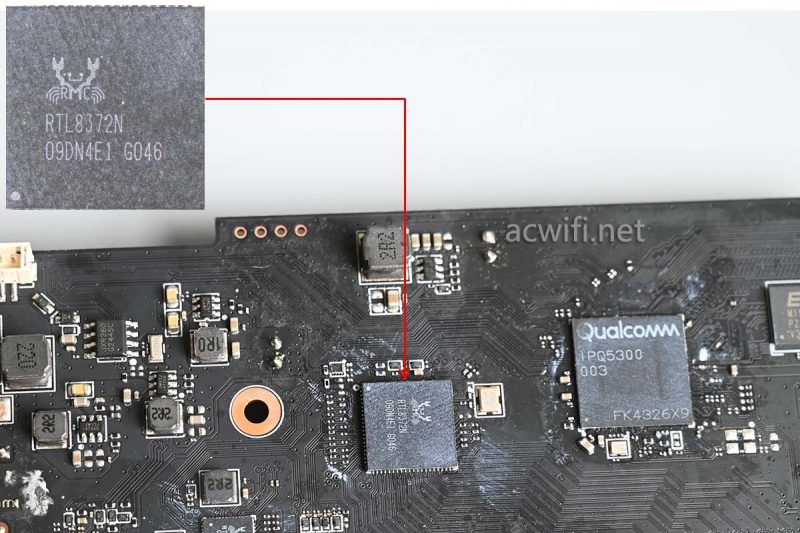

负责四个2.5g网口的是这颗交换芯片rtl8372n:

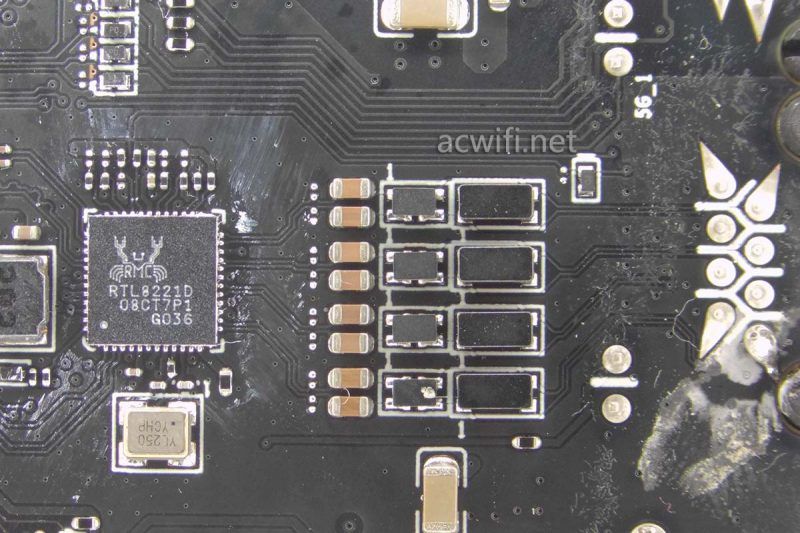

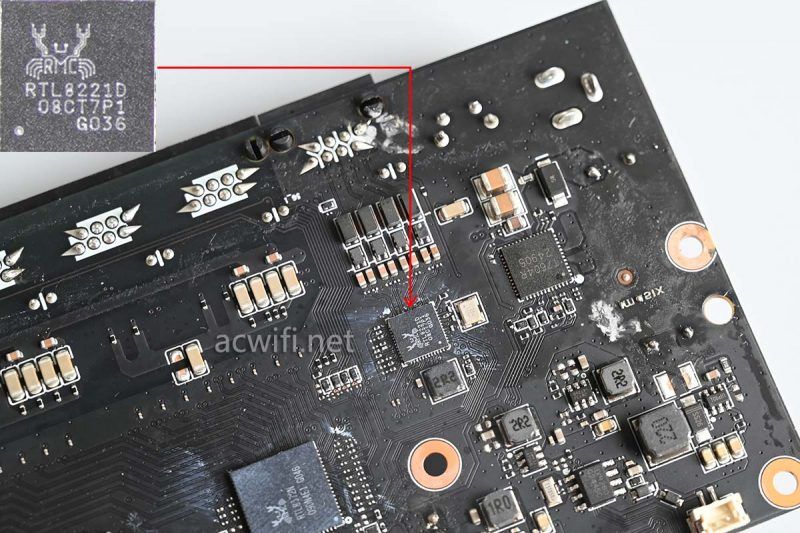

还有一个2.5g网口由这颗单2.5g phy芯片负责:rtl8221d,这个型号我第一次见。它跟rtl8221b有着相同的封装(qfn48) ,相同的速率(10/100/1000/2500 mbps),相同的工作电压3.3/1.8。很有可能芯片制程不一样了,rtl8221b是22nm,rtl8221d可很用能更小的制程,即rtl8221d是rtl8221b的升级版。不过两者性能是一样的!

还有一个2.5g网口由这颗单2.5g phy芯片负责:rtl8221d,这个型号我第一次见。它跟rtl8221b有着相同的封装(qfn48) ,相同的速率(10/100/1000/2500 mbps),相同的工作电压3.3/1.8。很有可能芯片制程不一样了,rtl8221b是22nm,rtl8221d可很用能更小的制程,即rtl8221d是rtl8221b的升级版。不过两者性能是一样的!

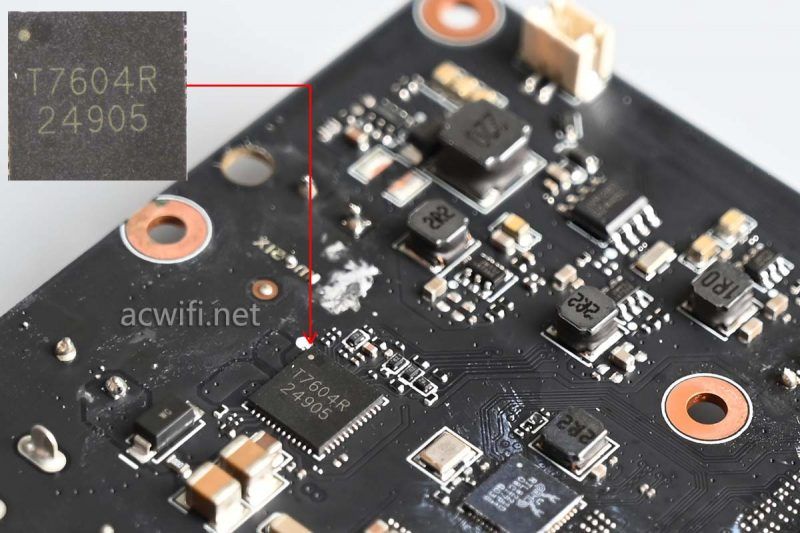

tmi7604r是一颗支持四个端口的pse芯片,支持802.3af/at,单口最大30w。

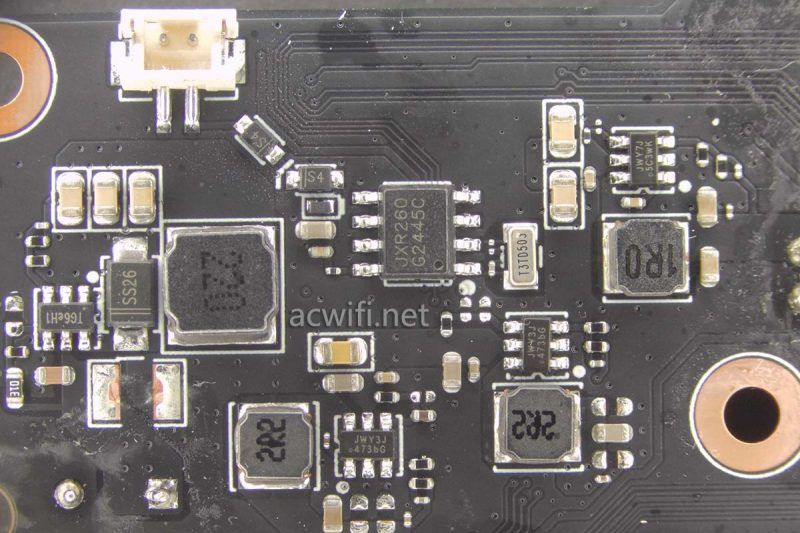

电池接口附近的电路:

其它没啥好看了。

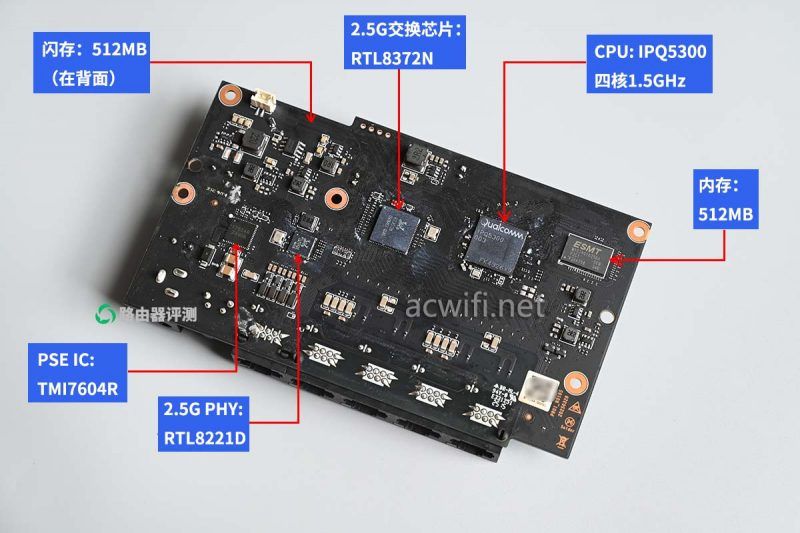

小米be3600pro网线版主机的所有芯片型号汇总图如下:

接下来拆be3600pro网线版子路由。
