C#高效实现在Word文档中自动化创建图表的可视化方案_Asp.net

在日常工作中，我们常常需要将复杂的数据以直观的图表形式呈现在word文档中，无论是市场分析报告、项目进度汇报还是学术论文。然而，手动在word中插入、调整图表不仅耗时耗力，而且当数据频繁更新或需要生成大量报告时，这种重复性劳动更是效率低下的瓶痛点。

想象一下，如果有一个工具能够让你用代码自动完成这一切，不仅能大幅提高效率，还能确保数据的一致性和准确性。这正是编程自动化的魅力所在。c#作为微软.net生态系统的核心语言，在处理office文档自动化方面拥有强大潜力。本文将深入探讨如何利用c#，结合一款功能强大的第三方库，实现在word文档中自动化创建图表，为你的数据呈现和报告生成提供一套实用且高效的解决方案。

word文档图表自动化：为什么选择c#？

word文档中的图表是数据可视化的重要组成部分，常见的图表类型包括柱状图、折线图、饼图、散点图等，它们各自适用于不同的数据呈现场景。例如，柱状图常用于比较不同类别数据的大小，折线图则擅长展示数据随时间变化的趋势。

c#在office文档自动化方面表现出色，尤其是在数据驱动的报告生成中。其强类型特性和丰富的库支持，使得开发者能够以结构化的方式处理文档内容。然而，原生c#操作word文档通常需要依赖microsoft office pia（primary interop assemblies），这意味着开发环境和部署环境都需要安装office软件，这在许多无头服务或云端部署场景下并不适用，且配置复杂。

这时，轻量级且功能全面的第三方库就显得尤为重要。本文将选用 spire.doc for .net。它是一款专业的word文档api，允许开发者在不安装microsoft office的情况下，创建、修改、转换和打印word文档。spire.doc for .net提供了丰富的api接口，可以轻松地在c#项目中集成和使用，极大地简化了word文档的自动化操作，包括我们今天要探讨的图表创建。

要开始使用spire.doc for .net，首先需要在你的c#项目中通过nuget包管理器进行安装：

// 通过nuget包管理器安装 spire.doc
// install-package spire.doc

从零开始：c#实现word文档图表的基本步骤

接下来，我们将通过具体的代码示例，展示如何使用c#和spire.doc for .net在word文档中创建图表。

步骤1：创建或加载word文档 首先，我们需要创建一个新的word文档实例，或者加载一个已有的文档。

using spire.doc;
using spire.doc.documents;
using spire.doc.fields;
using spire.doc.fields.shapes.charts; // 注意：chart相关的类在此命名空间下

// 创建一个新的word文档
document document = new document();
// 添加一个节
section section = document.addsection();
// 添加一个段落
paragraph paragraph = section.addparagraph();

步骤2：添加图表到段落中 通过 paragraph.appendchart() 方法可以向文档中添加一个图表对象。你需要指定图表类型以及图表的宽度和高度。

// 添加一个柱状图，宽度500，高度300
shapeobject shape = paragraph.appendchart(charttype.column3dclustered, 500, 300);
chart chart = shape.chart;

步骤3：准备图表数据并填充 图表的数据通常由一系列（series）组成，每个系列包含多个数据点。这里我们以一个简单的柱状图为例，准备两组数据：一组类别标签和两组数值数据。

// 清除默认的系列数据
chart.series.clear();

// 准备数据
string[] categories = { "产品a", "产品b", "产品c", "产品d" };
double[] series1data = { 20, 35, 15, 40 };
double[] series2data = { 25, 30, 20, 45 };

// 添加第一个系列
chartseries series1 = chart.series.add("销售额 2023", categories, series1data);

// 添加第二个系列
chartseries series2 = chart.series.add("销售额 2024", categories, series2data);

步骤4：保存文档 最后，将包含图表的文档保存到指定路径。

// 保存文档
document.savetofile("word_chart_example.docx", fileformat.docx);

完整3d柱状图创建示例：

using spire.doc;
using spire.doc.documents;
using spire.doc.fields;
using spire.doc.fields.shapes.charts;

class program
{
    static void main(string[] args)
    {
        // 创建一个新的word文档
        document document = new document();
        section section = document.addsection();
        paragraph paragraph = section.addparagraph();

        // 添加一个柱状图，宽度500，高度300
        shapeobject shape = paragraph.appendchart(charttype.column3dclustered, 500, 300);
        chart chart = shape.chart;

        // 清除默认的系列数据
        chart.series.clear();

        // 准备数据
        string[] categories = { "产品a", "产品b", "产品c", "产品d" };
        double[] series1data = { 80, 55, 70, 95 }; // 2023年数据
        double[] series2data = { 75, 60, 85, 100 }; // 2024年数据

        // 添加第一个系列
        chartseries series1 = chart.series.add("销售额 2023", categories, series1data);

        // 添加第二个系列
        chartseries series2 = chart.series.add("销售额 2024", categories, series2data);

        // 设置图表标题
        chart.title.text = "年度产品销售额对比";
        chart.title.show = true;
        chart.title.characterformat.fontsize = 14;
        chart.title.characterformat.bold = true;

        // 设置x轴标题
        chart.axisx.title.text = "产品类型";
        chart.axisx.title.show = true;

        // 设置y轴标题
        chart.axisy.title.text = "销售额 (万元)";
        chart.axisy.title.show = true;

        // 显示图例
        chart.legend.show = true;
        chart.legend.position = legendposition.right;

        // 保存文档
        document.savetofile("word_chart_column3dclustered.docx", fileformat.docx);
    }
}

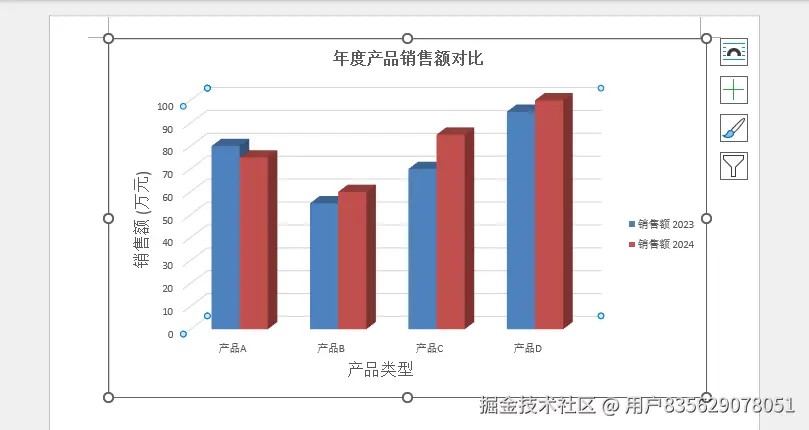

生成的word文档：

以下是spire.doc for .net支持的部分图表类型枚举值示例：

charttype 枚举值	描述
column3dclustered	3d簇状柱形图
columnstacked	堆积柱形图
line	折线图
linestacked	堆积折线图
pie	饼图
barstacked	堆积条形图
area	面积图
scatter	散点图
bubble	气泡图
doughnut	圆环图
radar	雷达图
stock	股票图

深度优化：c#控制word图表的样式与细节

spire.doc for .net提供了丰富的api，允许我们对图表进行高级定制和格式化，以满足更精细的展示需求。

1. 图表标题设置 通过 chart.title 属性可以访问图表标题对象，设置其文本、可见性以及字体格式。

chart.title.text = "2024年第一季度销售数据"; // 设置标题文本
chart.title.show = true; // 显示标题
chart.title.overlay = false; // 标题不覆盖图表区域
chart.title.characterformat.fontsize = 16; // 字体大小
chart.title.characterformat.bold = true; // 加粗
chart.title.characterformat.textcolor = color.darkblue; // 颜色

2. 轴标签与数据标签 可以控制x轴（primarycategoryaxis）和y轴（primaryvalueaxis）的标题、刻度线、显示单位和数据标签。

// 设置x轴标题
chart.axisx.title.text = "月份";
chart.axisx.title.show = true;
chart.axisx.title.getcharacterformat().fontsize = 10;

// 设置y轴标题
chart.axisy.title.text = "销售额 (万元)";
chart.axisy.title.show = true;
chart.axisy.hasmajorgridlines = true; // 显示主要网格线

// 为每个系列添加数据标签
foreach (chartseries series in chart.series)
{
    series.hasdatalabels = true;
    series.datalabels.showvalue = true; // 显示数据值
    series.datalabels.showcategoryname = false; // 不显示类别名称
    series.datalabels.characterformat.position = 10f; // 标签位置
    series.datalabels.characterformat.fontsize = 8;
}

3. 图例设置 图例用于解释图表中的各个系列，可以调整其位置、可见性。

chart.legend.show = true; // 显示图例
chart.legend.position = legendposition.bottom; // 图例位于底部
chart.legend.overlay = false; // 图例不覆盖图表区域
chart.legend.characterformat.fontsize = 9;

4. 图表位置与大小* 图表作为 shapeobject 的一部分，其位置和大小可以通过 shapeobject 的属性进行控制。

// 设置图表在页面上的绝对位置
shape.verticalposition = 100; // 距离页面顶部100磅
shape.horizontalposition = 50; // 距离页面左侧50磅

// 也可以在appendchart时指定宽度和高度，或后续修改
// shape.width = 600;
// shape.height = 400;

应对复杂需求：c#动态生成多图表报告

在实际应用中，我们往往需要根据动态数据生成图表，甚至在同一个word文档中包含多个不同类型的图表。

动态数据源： spire.doc for .net可以轻松地与各种数据源集成。你可以从数据库查询结果、csv文件、json数据或任何其他结构化数据中读取数据，然后将其动态地绑定到图表。

// 伪代码示例：从csv文件读取数据
/*
string csvfilepath = "data.csv";
list<string[]> csvdata = new list<string[]>();
using (streamreader sr = new streamreader(csvfilepath))
{
    string line;
    while ((line = sr.readline()) != null)
    {
        csvdata.add(line.split(','));
    }
}

// 假设csv第一行是标题，第二行开始是数据
string[] categoriesfromcsv = new string[csvdata.count - 1];
double[] valuesfromcsv = new double[csvdata.count - 1];

for (int i = 1; i < csvdata.count; i++)
{
    categoriesfromcsv[i - 1] = csvdata[i][0]; // 第一列作为类别
    valuesfromcsv[i - 1] = double.parse(csvdata[i][1]); // 第二列作为数值
}

// 然后将这些数据填充到图表系列中
chartseries dynamicseries = chart.series.add("动态数据", categoriesfromcsv, valuesfromcsv);
*/

在同一文档中添加多个图表： 只需重复调用 paragraph.appendchart() 方法即可在文档中添加多个图表。你可以为每个图表创建不同的段落，或者将它们放置在同一个段落中（它们会按顺序排列）。

// 添加第一个图表 (3d柱状图)
shapeobject chartshape1 = section.addparagraph().appendchart(charttype.column3dclustered, 500, 300);
chart chart1 = chartshape1.chart;
// ... (为chart1设置数据和格式) ...

// 添加第二个图表 (饼图)
shapeobject chartshape2 = section.addparagraph().appendchart(charttype.pie, 400, 300);
chart chart2 = chartshape2.chart;
// ... (为chart2设置数据和格式) ...

通过这种方式，你可以灵活地根据业务需求生成包含多种图表类型的复杂报告，实现真正意义上的自动化文档处理。

结语

本文详细介绍了如何利用c#和spire.doc for .net库在word文档中自动化创建图表。从基础的图表添加，到高级的样式定制，再到处理动态数据和多图表报告，我们展示了这一方案在提升工作效率、确保数据一致性方面的巨大价值。spire.doc for .net的强大功能和易用性，使得开发者无需依赖office安装，即可轻松实现复杂的word文档操作。

通过c#编程自动化生成图表，不仅能够减少人工错误，还能将宝贵的时间从重复性工作中解放出来，投入到更有价值的分析和决策中。我们鼓励你将这些技术应用到自己的实际项目中，并进一步探索spire.doc for .net的其他强大功能，例如处理更复杂的图表类型（如组合图、三维图）、与其他office组件（如excel）的集成，以及更高级的数据绑定技术。自动化文档处理的未来充满无限可能，而c#和强大的第三方库正是开启这些可能性的钥匙。
