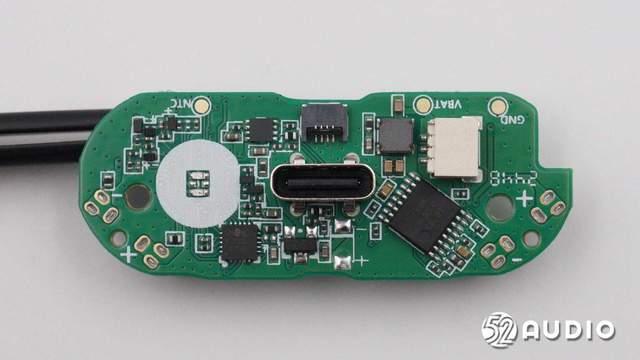

充电盒主板一侧电路一览。

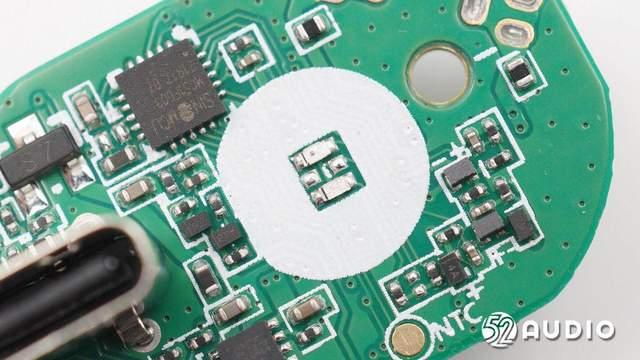

充电盒主板另外一侧电路一览。

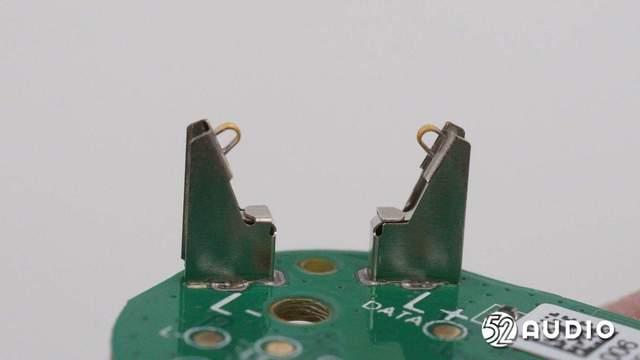

为耳机充电的金属弹片连接器特写，设置有两组，对应两个耳机。

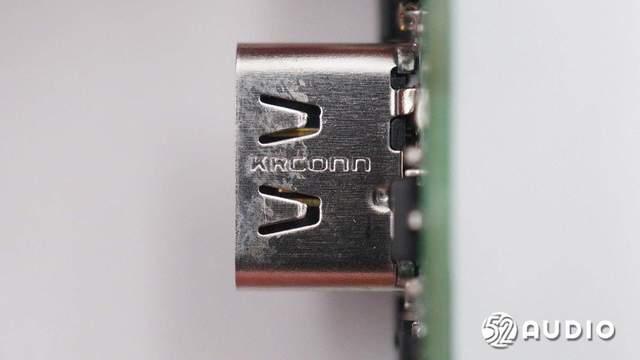

type-c充电母座特写，来自krconn深圳精睿兴业科技有限公司。

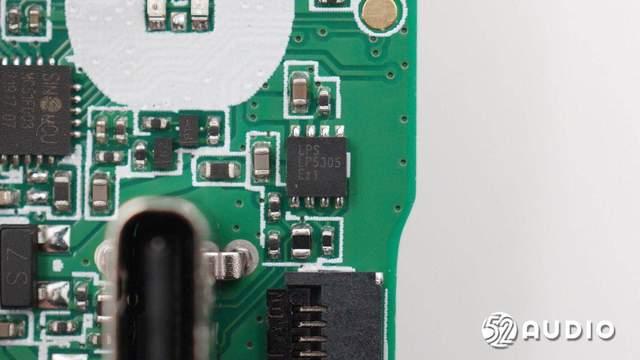

lps微源半导体lp5305过压过流保护ic，用于保护低压系统免受异常高输入电压的影响。在工作时，ic持续检查输入电压、输入电流和电池电压。当保护状态发生时，电源mos将同时关闭。
微源半导体lp5305是确保防止事故的安全装置。如果输入电压超过ovp阈值电压电平，功率mos将在1μs内关闭。电流限制可通过iset和gnd之间的外部电阻进行调节。而且电流也受到限制，以防止电池充电过大的电流。微源半导体lp5305还监视锂离子电池电压，当电池电压超过4.35v时，ic将关闭mos。其他特性包括过温保护和欠压锁定（uvlo）。

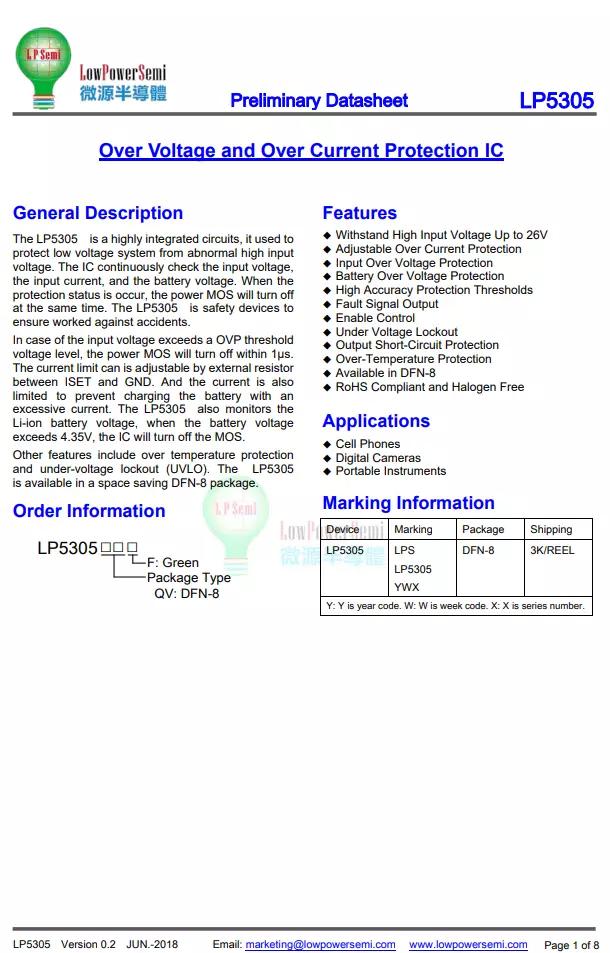

lps微源半导体lp5305详细资料图。据我们拆解了解到，目前已有小米、魅族、摩托罗拉、qq音乐、小天才、森海塞尔、罗技、漫步者、倍思、qcy、声阔、网易有道、tozo、jlab、muji、ikko、蜂鸟、kef、乔安、kohler、荣耀、redmi、realme、红魔、雷蛇、fiil、1more、jbl、bowers & wilkins、酷睿视、barbetsound、suunto、monster、七彩虹、nothing、斯莫格、philips、rode、重力星球、haylou、如布、elevoc、hhogene、黑鲨、泥炭、花再、oppo、华为、联想、索尼、诺基亚、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。

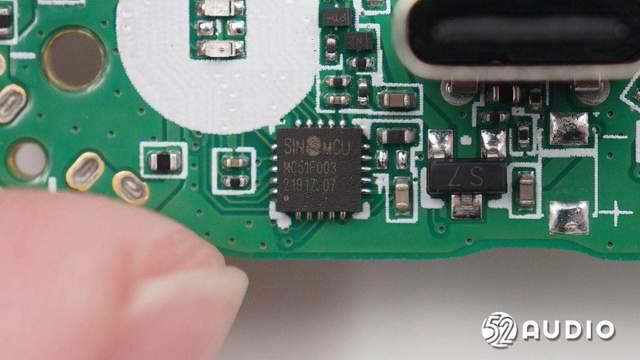

sinomcu晟矽微mc51f003单片机，用于充电盒整机控制。

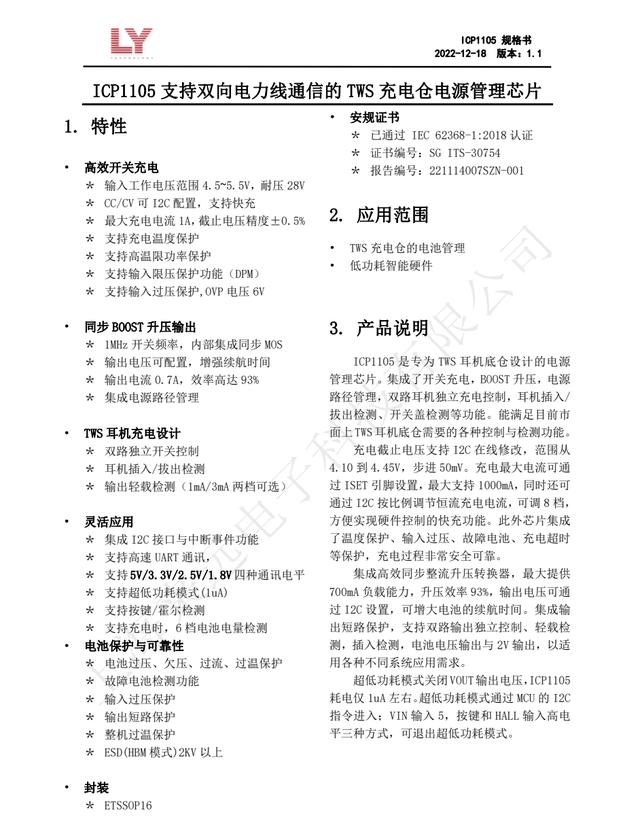

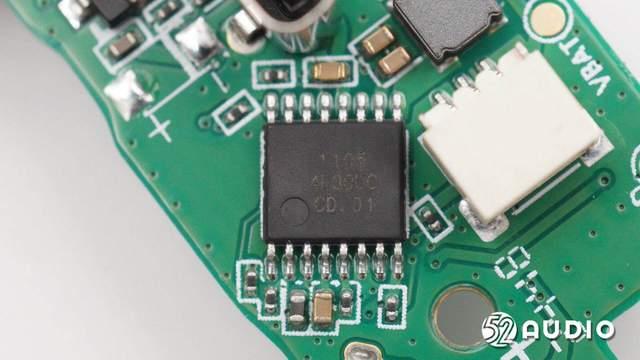

ly来远icp1105电源管理芯片，集成开关充电，耐压28v，最大充电电流1a，截止电压精度±0.5%，cc/cv可i2c配置，支持快充；内置同步boost升压输出，输出电流0.7a，效率高达93%，并集成电源路径管理；支持双路独立开关控制，插入/拔出检测，输出轻载检测；此外芯片还集成了温度保护、输入过压、故障电池、充电超时等保护，充电过程非常安全可靠。
ly来远icp1105详细资料图。据我们拆解了解到，拜雅、røde罗德、soundcore声阔、荣耀、魅族、jbl、philips飞利浦、qcy、红魔、天猫精灵、创新科技、hhogene、sudio、贝尔金、omthing、tozo、nothing、宏碁、迈凯亚等品牌旗下的音频产品也采用了来远电子的电源管理芯片。

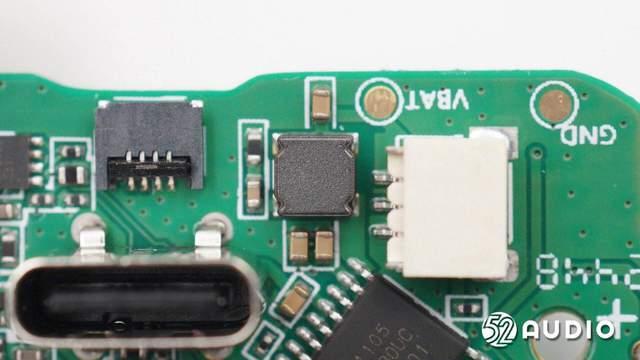

电源管理芯片外围功率电感特写。

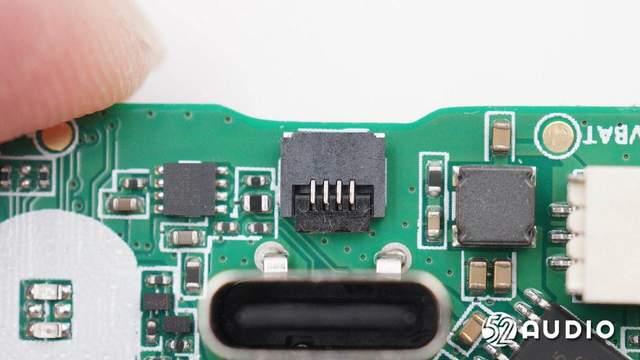

连接霍尔元件排线的zif连接器，来自亚奇科技（ocn），型号：ok-f501-04325。
两颗led指示灯特写，用于反馈充电状态。

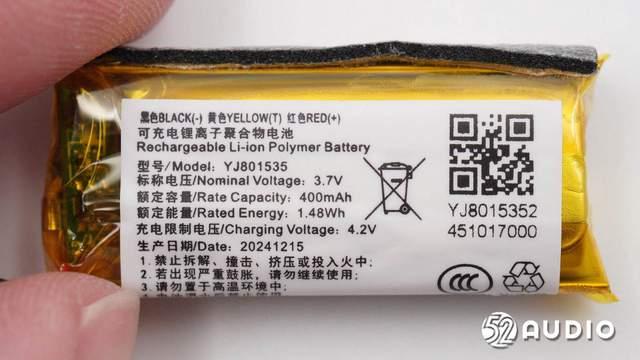

充电盒内置电池标签上信息，可充电锂离子聚合物电池，型号：yj 801535，标称电压：3.7v，额定容量：400mah 1.48wh，充电限制电压：4.2v。

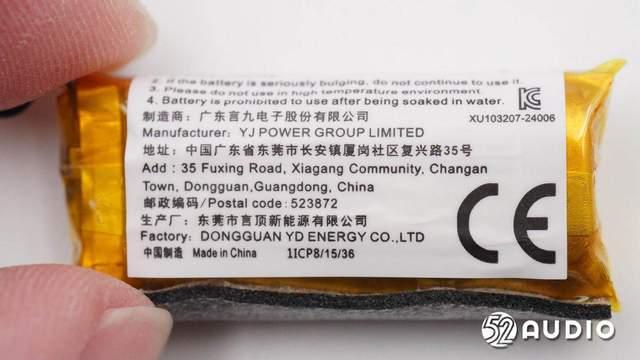

电池制造商：广东言九电子股份有限公司，生产厂：东莞市言顶新能源有限公司，中国制造。

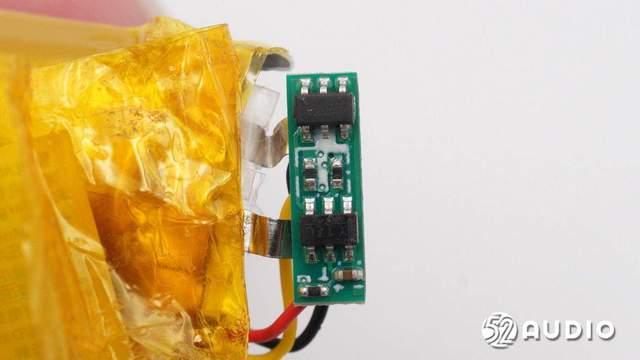

撕开绝缘保护，电池保护板一侧电路一览，设置有锂电保护ic和mos管，以及检测电池温度的热敏电阻。

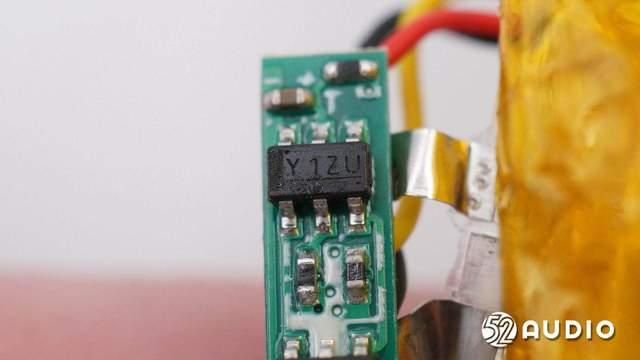

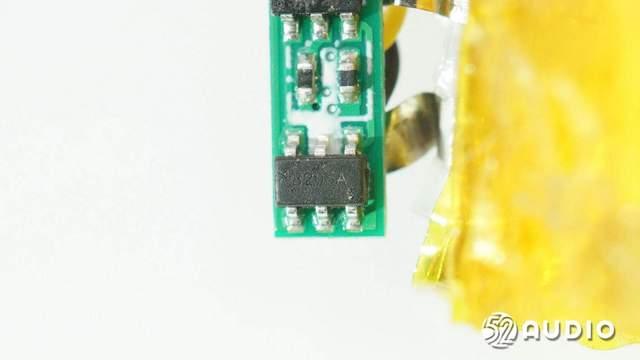

丝印y1zu的锂电保护ic，负责电池的过充电、过放电、过电流等保护。
丝印8205a的mos管。

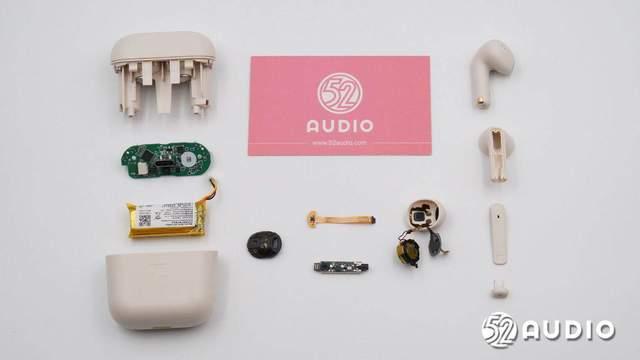

sennheiser森海塞尔accentum open真无线耳机拆解全家福。
三、总结
sennheiser森海塞尔accentum open真无线耳机在外观方面，采用了极致轻巧的设计，整机重量仅40.0g，使用非常便携。耳机重量仅4.5g，搭配半入耳式设计，佩戴舒适轻盈；奶油白配色，简约时尚。
内部主要配置方面，耳机搭载了10mm动圈喇叭，采用了35mah钢壳扣式电池；主板上，搭载了两颗敏芯微电子的mems麦克风拾音；采用wuqi物奇wq7034ax蓝牙音频soc，用于无线连接和音频数据处理；采用vinka永嘉微电vkd233hs触摸检测ic负责触摸控制；射频电路上采用了sunlord顺络电子sdcl0603q系列叠层陶瓷电感。
充电盒内部搭载了400mah锂电池组，主板上采用ly来远icp1105电源管理芯片，负责内置电池的充放电管理；采用lps微源半导体lp5305过压过流保护ic，保护后级器件；采用sinomcu晟矽微mc51f003单片机，用于充电盒整机控制。
