nginx源码之epoll事件循环处理方式_Linux

要说明的几点

一、为了方便调试及跟踪代码所以采用了单进程的模式运行程序

二、自备一份源码

三、在阅读函数之前，我觉得要带有几个问题去看

事件循环什么时候开始？
怎么添加事件？
事件如何分发处理？

一、事件循环的创建

当我们启动程序，会进入下面函数，顾名思义就是处理单进程循环的函数

void
ngx_single_process_cycle(ngx_cycle_t *cycle)
{
    ngx_uint_t  i;

    if (ngx_set_environment(cycle, null) == null) {
        /* fatal */
        exit(2);
    }
	//调用每个模块的初始化
    for (i = 0; cycle->modules[i]; i++) {
        if (cycle->modules[i]->init_process) {
            if (cycle->modules[i]->init_process(cycle) == ngx_error) {
                /* fatal */
                exit(2);
            }
        }
    }

    for ( ;; ) {
        ngx_log_debug0(ngx_log_debug_event, cycle->log, 0, "worker cycle");
		//处理定时器事件及网络事件
        ngx_process_events_and_timers(cycle);

       ...
    }
}

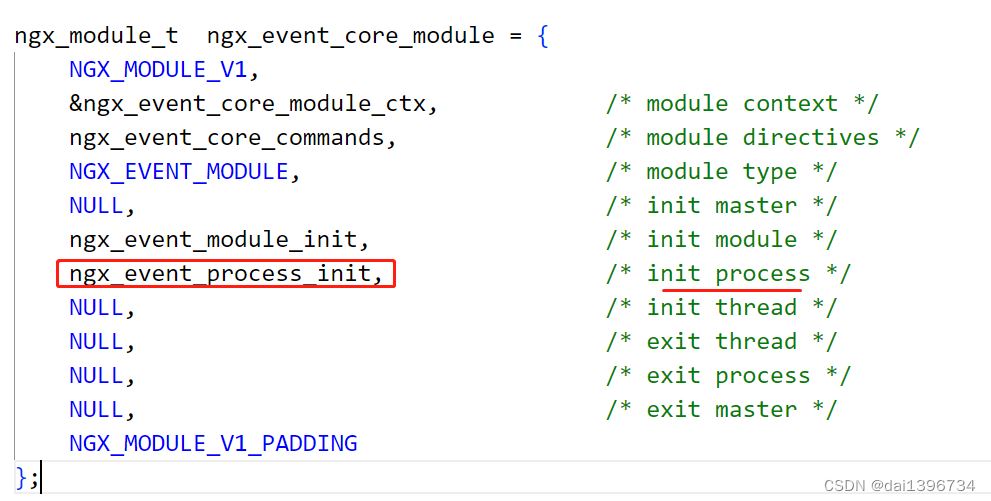

在调用模块的初始化时就会调用ngx_event_core_module模块的ngx_event_process_init函数

在这里插入图片描述

ngx_event_process_init实现如下，隐藏部分不需要的代码过程

static ngx_int_t
ngx_event_process_init(ngx_cycle_t *cycle)
{
	...
    for (m = 0; cycle->modules[m]; m++) {
    	//只有ngx_epoll_module是ngx_event_module类型，epoll模块
        if (cycle->modules[m]->type != ngx_event_module) {
            continue;
        }

        if (cycle->modules[m]->ctx_index != ecf->use) {
            continue;
        }

        module = cycle->modules[m]->ctx;
        //初始化epoll ，创建epoll
        if (module->actions.init(cycle, ngx_timer_resolution) != ngx_ok) {
            /* fatal */
            exit(2);
        }

        break;
    }
}

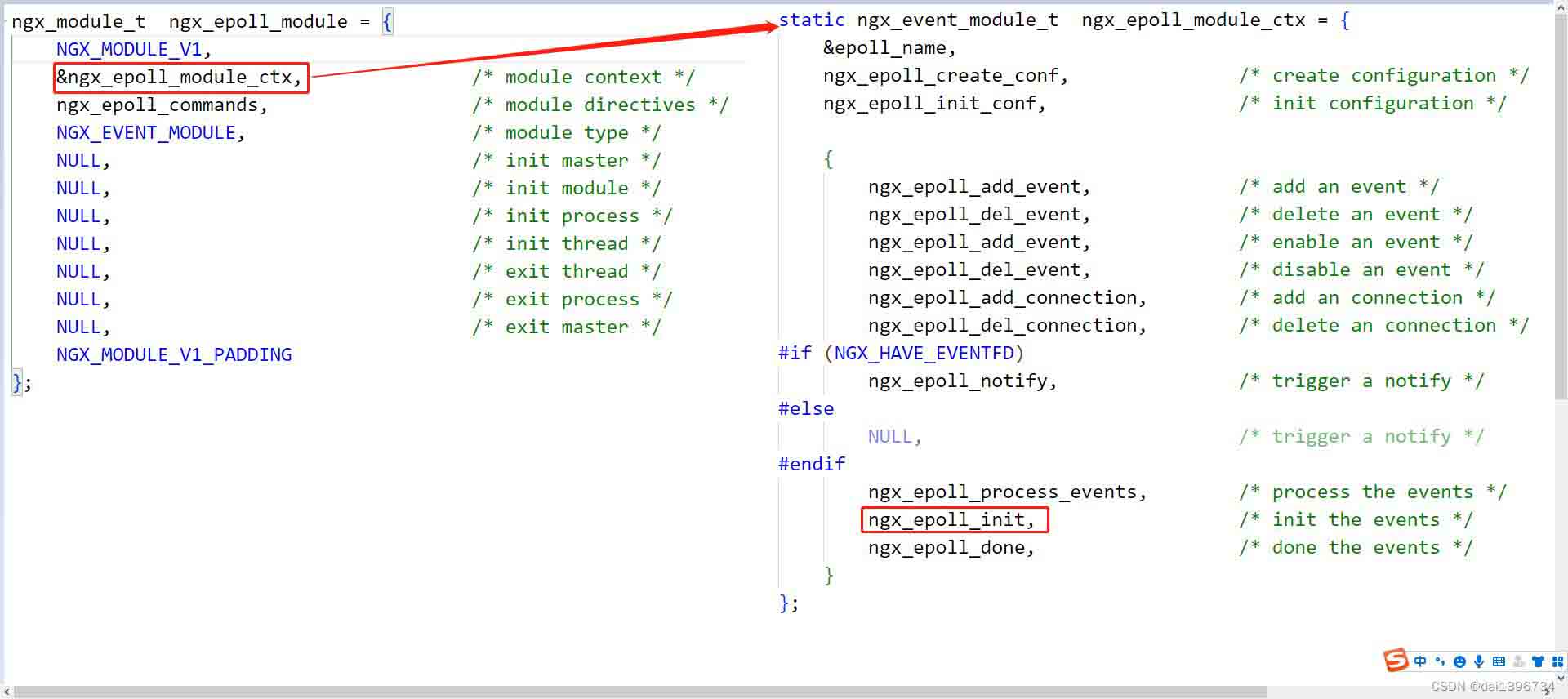

当类型是ngx_event_module的模块只有ngx_epoll_module和ngx_event_core_module，而只有ngx_epoll_module模块的actions.init接口不为空，因此会调用ngx_epoll_init,在该函数里面掉了epoll_create 创建了epoll，并将值赋给全局的ep

static int                  ep = -1;

在这里插入图片描述

二、连接的创建

2.1 创建管理连接及其读写事件的数组

依然在ngx_event_process_init函数中，数组大小为配置文件中 worker_connections 的值

static ngx_int_t
ngx_event_process_init(ngx_cycle_t *cycle)
{
	...
	cycle->connections =
        ngx_alloc(sizeof(ngx_connection_t) * cycle->connection_n, cycle->log);
    if (cycle->connections == null) {
        return ngx_error;
    }

    c = cycle->connections;
    //分配读事件
    cycle->read_events = ngx_alloc(sizeof(ngx_event_t) * cycle->connection_n,
                                   cycle->log);
    if (cycle->read_events == null) {
        return ngx_error;
    }

    rev = cycle->read_events;
    for (i = 0; i < cycle->connection_n; i++) {
        rev[i].closed = 1;
        rev[i].instance = 1;
    }
    //分配写事件
    cycle->write_events = ngx_alloc(sizeof(ngx_event_t) * cycle->connection_n,
                                    cycle->log);
    if (cycle->write_events == null) {
        return ngx_error;
    }

    wev = cycle->write_events;
    for (i = 0; i < cycle->connection_n; i++) {
        wev[i].closed = 1;
    }
}

2.2 创建一个空闲连接的链表

依然在ngx_event_process_init函数中，表示没有使用的连接

static ngx_int_t
ngx_event_process_init(ngx_cycle_t *cycle)
{
	...
   do {
        i--;

        c[i].data = next;
        c[i].read = &cycle->read_events[i];
        c[i].write = &cycle->write_events[i];
        c[i].fd = (ngx_socket_t) -1;

        next = &c[i];
    } while (i);

    cycle->free_connections = next;
    cycle->free_connection_n = cycle->connection_n;
    ...
}

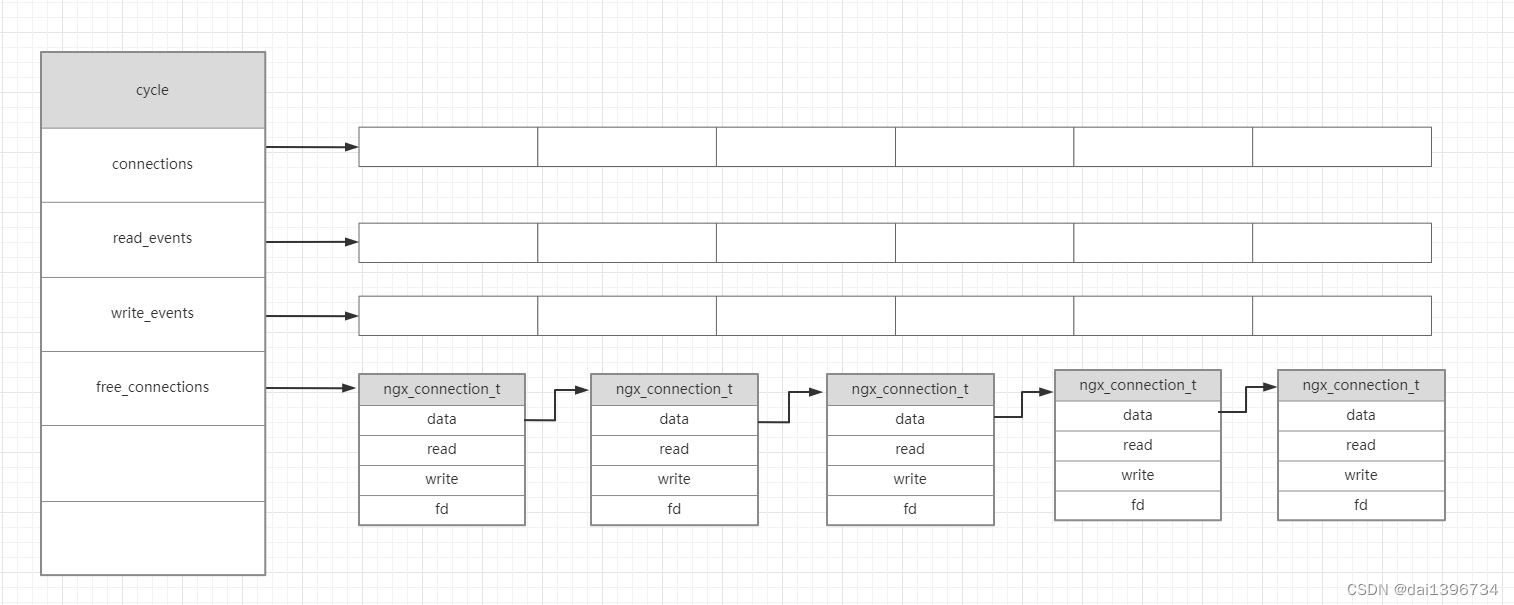

此时数据结构如下

在这里插入图片描述

2.3 遍历所有的cycle->listening元素，并为其添加读事件

static ngx_int_t
ngx_event_process_init(ngx_cycle_t *cycle)
{
	...
    ls = cycle->listening.elts;
	for (i = 0; i < cycle->listening.nelts; i++) {
		...
		rev->handler = (c->type == sock_stream) ? ngx_event_accept
                                                : ngx_event_recvmsg;
        ...
 		if (ngx_add_event(rev, ngx_read_event, 0) == ngx_error) {
            return ngx_error;
        }
        ...
 	}
 	...
}

这里特别的说明下cycle->listening在哪里设置？设置了什么信息？后面会有用。

三、http服务器端口的设置

在进入事件循环之前，nginx会先对配置文件做解析处理，也就是ngx_conf_parse中，当解析到http配置项时，会调用ngx_http_module模块的配置项处理函数ngx_http_block，在其中做了很多http相关的设置

这是一个配置文件的读取过程

3.1 cycle->listening元素的添加

函数调用过程如下：

ngx_http_block -> ngx_http_add_listening ->ngx_create_listening

最终调用ngx_create_listening

static ngx_listening_t *
ngx_http_add_listening(ngx_conf_t *cf, ngx_http_conf_addr_t *addr)
{
    ngx_listening_t           *ls;
	...
    ls = ngx_create_listening(cf, addr->opt.sockaddr, addr->opt.socklen);
    if (ls == null) {
        return null;
    }

    ls->addr_ntop = 1;
	//设置ngx_listening_t的 接口handler
    ls->handler = ngx_http_init_connection;
	...
}

该函数做了2件事

将监听信息放入cycle->listening数组
设置ngx_listening_t的接口handler为ngx_http_init_connection（后面会用到）

下面是ngx_create_listening 函数，用来说明1

ngx_listening_t *
ngx_create_listening(ngx_conf_t *cf, struct sockaddr *sockaddr,
    socklen_t socklen)
{
	...
 	ls = ngx_array_push(&cf->cycle->listening);
 	...
}

3.2 开启了服务器端口的监听

调用了ngx_open_listening_sockets函数，函数调用过程如下：

ngx_init_cycle -> ngx_open_listening_sockets

看到bind 和listen就应该很快的反应过来这是一个服务器端的常用代码，所以是在这里开启了服务器端口的监听

ngx_int_t
ngx_open_listening_sockets(ngx_cycle_t *cycle)
{

	...
		for (i = 0; i < cycle->listening.nelts; i++) {
			if (bind(s, ls[i].sockaddr, ls[i].socklen) == -1) {
				...
			}
		    if (listen(s, ls[i].backlog) == -1) {
		    	...
		    }
		}
	...
}

至此，服务器监听设置已经完成了，同时每个需要监听的端口到放入了cycle->listening。

我们再回到2.3，epoll开始将监听端口的连接放入了epoll管理，当客户端来连接请求时，就会触发epoll读事件,这里要注意的是，其中rev代表的是nginx定义的事件类。

rev->handler = (c->type == sock_stream) ? ngx_event_accept: ngx_event_recvmsg;

四、执行事件循环

让我们继续回到ngx_single_process_cycle函数，当模块调用完init_process后，开始进入了一个死循环的过程，显然这里应该会是一个事件循环入口，而我们使用epoll，那代码最终肯定会定格到 epoll_wait，那接下来的目的就是找到这个代码段，继续往下看代码

for ( ;; ) {
	ngx_process_events_and_timers(cycle);
}

ngx_process_events_and_timers函数如下：其中ngx_process_events 就是ngx_epoll_process_events函数

void
ngx_process_events_and_timers(ngx_cycle_t *cycle)
{

    ...
    //epoll 等待
    (void) ngx_process_events(cycle, timer, flags);

    delta = ngx_current_msec - delta;

    ngx_log_debug1(ngx_log_debug_event, cycle->log, 0,
                   "timer delta: %m", delta);

    ngx_event_process_posted(cycle, &ngx_posted_accept_events);

    if (ngx_accept_mutex_held) {
        ngx_shmtx_unlock(&ngx_accept_mutex);
    }

    ngx_event_expire_timers();

    ngx_event_process_posted(cycle, &ngx_posted_events);
}

ngx_epoll_process_events函数如下，去掉了大部分跟逻辑无关的代码，做了以下工作

epoll_wait等待所有io事件来临
遍历触发的事件列表，调用其handler接口，在这里因为我们是单进程，固没有进程锁，flags 始终为0

static ngx_int_t
ngx_epoll_process_events(ngx_cycle_t *cycle, ngx_msec_t timer, ngx_uint_t flags)
{

    events = epoll_wait(ep, event_list, (int) nevents, timer);
    ...
    for (i = 0; i < events; i++) {
        c = event_list[i].data.ptr;

        instance = (uintptr_t) c & 1;
        c = (ngx_connection_t *) ((uintptr_t) c & (uintptr_t) ~1);
        rev = c->read;

        revents = event_list[i].events;

        if ((revents & epollin) && rev->active) {
            rev->ready = 1;
            rev->available = -1;

            if (flags & ngx_post_events) {
                queue = rev->accept ? &ngx_posted_accept_events
                                    : &ngx_posted_events;

                ngx_post_event(rev, queue);

            } else {
                rev->handler(rev);
            }
        }
        wev = c->write;
        if ((revents & epollout) && wev->active) {
            if (flags & ngx_post_events) {
                ngx_post_event(wev, &ngx_posted_events);

            } else {
                wev->handler(wev);
            }
        }
    }
    return ngx_ok;
}

这就很明显了，epoll事件循环体就在此，根据事件的触发方式来区分读写事件，因为flags为0，所以这里对事件的处理都是调用了nginx定义的事件结构体ngx_event_t的handler接口，而不会调用ngx_post_event，因此接下来根据handler接口实现的不同来说明连接的建立过程及读写事件的处理

五、客户端的连接的接入

先引入3.2节中描述的代码，其中 c->type 就是sock_stream ，在其他地方赋值了，不在过多描述

rev->handler = (c->type == sock_stream) ? ngx_event_accept: ngx_event_recvmsg;

所以调用了ngx_event_accept，那该函数做了哪些事？下面贴出一段代码来说明（忽略一些socket 的配置代码）

void
ngx_event_accept(ngx_event_t *ev)
{
	ngx_listening_t   *ls;
	ngx_connection_t  *c, *lc;
	...
	lc = ev->data;
    ls = lc->listening;
	...
	c = ngx_get_connection(s, ev->log);
	...
	    c->recv = ngx_recv;
        c->send = ngx_send;
        c->recv_chain = ngx_recv_chain;
        c->send_chain = ngx_send_chain;

        c->log = log;
        c->pool->log = log;

        c->socklen = socklen;
        c->listening = ls;
        c->local_sockaddr = ls->sockaddr;
        c->local_socklen = ls->socklen;
	...
   	if (ngx_add_conn && (ngx_event_flags & ngx_use_epoll_event) == 0) {
            if (ngx_add_conn(c) == ngx_error) {
                ngx_close_accepted_connection(c);
                return;
            }
   	}
	ls->handler(c);
	...
}

5.1 取出一个未使用的连接，并将该连接纳入epoll去管理

从连接池中拿出一个连接，在调用ngx_add_conn 宏，此时该连接已经将socket的描述符fd设置进去了其中ngx_add_conn 定义如下

#define ngx_add_conn         ngx_event_actions.add_conn

而ngx_event_actions是一个全局的变量，在ngx_epoll_init函数赋值

static ngx_int_t
ngx_epoll_init(ngx_cycle_t *cycle, ngx_msec_t timer)
{
	...
    ngx_event_actions = ngx_epoll_module_ctx.actions;
    ...
}

因此ngx_add_conn就是ngx_epoll_add_connection函数,就是将客户端的连接纳入epoll的管理，如下

static ngx_int_t
ngx_epoll_add_connection(ngx_connection_t *c)
{
    struct epoll_event  ee;

    ee.events = epollin|epollout|epollet|epollrdhup;
    ee.data.ptr = (void *) ((uintptr_t) c | c->read->instance);

    ngx_log_debug2(ngx_log_debug_event, c->log, 0,
                   "epoll add connection: fd:%d ev:%08xd", c->fd, ee.events);

    if (epoll_ctl(ep, epoll_ctl_add, c->fd, &ee) == -1) {
        ngx_log_error(ngx_log_alert, c->log, ngx_errno,
                      "epoll_ctl(epoll_ctl_add, %d) failed", c->fd);
        return ngx_error;
    }

    c->read->active = 1;
    c->write->active = 1;

    return ngx_ok;
}

注意看，在上面函数中，epoll事件的data已经指向了 nginx里面定义的连接类ngx_connection_t 了，这也就将epoll中的事件与nginx定义的ngx_connection_t 关联起来了

在这里插入图片描述

至此，epoll开始循环监听每一个连接的事件了。

5.2 设置了连接的发送和接收函数

	    c->recv = ngx_recv;
        c->send = ngx_send;

这里的ngx_recv

//recv 函数宏定义
#define ngx_recv             ngx_io.recv

//ngx_io为全局定义
ngx_os_io_t  ngx_io;

//被该结构体赋值，接收发送函数就很明显了
ngx_os_io_t ngx_os_io = {
    ngx_unix_recv,
    ngx_readv_chain,
    ngx_udp_unix_recv,
    ngx_unix_send,
    ngx_udp_unix_send,
    ngx_udp_unix_sendmsg_chain,
    ngx_writev_chain,
    0
};

ngx_unix_recv

5.3 调用监听的连接类的接口handler

这个干了什么？有点懵。往前看 3.1节，在解析配置文件时，设置了该接口，其实就是ngx_http_init_connection函数，在其中设置了客户端连接类的读写事件接口分别是ngx_http_wait_request_handler 以及ngx_http_empty_handler，就不展开了

void
ngx_http_init_connection(ngx_connection_t *c)
{
	rev = c->read;
    rev->handler = ngx_http_wait_request_handler;
    c->write->handler = ngx_http_empty_handler;
}
