Android VNDK使用及原理深入探究

为何要使用 vndk？

vndk的全称是vendor native development kit，是android 8.0引入的一种新技术。它表现一系列库的合集，用于让供应商开发自己的hals。vndk 包含在 system.img 中，并在运行时与供应商代码动态关联。

官方文档的解释给我的感觉其目的就是收敛android的碎片化。不仅仅vndk，android 8.0引入许多的技术都是为了将system与vendor分割开来。这样可以保持android核心系统的纯净性，而将碎片化扔给供应商维护。渐渐的芯片供应商和设备厂商可以无需关心android系统的实现，仅仅使用vndk就可以完成产品开发。

vndk相关概念

供应商模块

供应商模块是特定于供应商的可执行文件或共享库，这些模块将安装到供应商分区中。

• 在 android.bp 文件中，供应商模块必须将vendor或proprietary属性设置为 true。
• 在 android.mk 文件中，供应商模块必须将 local_vendor_module 或 local_proprietary_module 设置为 true。

framework共享库

在理想的android 8.0及更高版本环境中，framework进程不加载供应商共享库，而供应商进程仅加载供应商共享库（和一部分framework共享库）。framework进程与供应商进程之间的通信由hidl和hardware binder控制。

供应商进程需要使用framework共享库可能随系统的更新而发生变化。为了保证供应商模块在多个android版本上皆可正常工作，根据framework共享库的特性不同，将其三个子类别：

• ll-ndk库：已知稳定的framework共享库，它们的开发者致力于保持其 api/abi 稳定性。ll-ndk 包含以下库：libegl.so、libglesv1_cm.so、libglesv2.so、libglesv3.so、libandroid_net.so、libc.so、libdl.so、liblog.so、libm.so、libnativewindow.so、libneuralnetworks.so、libsync.so、libvndksupport.so 和 libvulkan.so。

• 合格的 vndk 库 (vndk)：可以安全复制两次的framework共享库。framework模块和供应商模块可以与其各自的库副本相关联。framework共享库只有满足以下条件才能成为合格的 vndk 库：

  • 不向framework发送或从framework接收 ipc。
  • 与 art 虚拟机无关。
  • 不读写文件格式不稳定的文件/分区。
  • 没有需要法律审查的特殊软件许可。
  • 其代码所有者不反对供应商使用该库。

• 框架专用库 (fwk-only) ：不属于上述类别的framework共享库。此类库具有以下特点：

  • 被视为framework内部实现细节。
  • 不得由供应商模块访问。
  • 具有不稳定的 abi/api，无 api/abi 兼容性保证。
  • 不会被复制。

ll-ndk

ll-ndk 共享库是具有稳定 abi 的共享库。框架模块和供应商模块均具有相同的最新实现。对于每个 ll-ndk 共享库，android.bp 都包含一个 llndk_library 模块定义：

llndk_library {
    name: "libvndksupport",
    symbol_file: "libvndksupport.map.txt",
}

该模块定义指定了模块名称和符号文件，后者描述了对供应商模块可见的符号。例如：

libvndksupport {
  global:
    android_load_sphal_library; # vndk
    android_unload_sphal_library; # vndk
  local:
    *;
};

same-process hal (sp-hal)

same-process hal (sp-hal) 是预定义的的一组hal，作为供应商共享库进行实现，并被加载到framework进程中。sp-hal 必须仅依赖于 ll-ndk 和 vndk-sp。vndk-sp 是一部分预定义的符合条件的 vndk 库。vndk-sp 库会被仔细审查，以确保将 vndk-sp 库双重加载到framework进程中不会导致问题。sp-hal 和 vndk-sp 均由 google 定义，并通过链接器命名空间进行隔离。

以下库是经过批准的 sp-hal：

• libglesv1_cm_${driver}.so
• libglesv2_${driver}.so
• libglesv3_${driver}.so
• libegl_${driver}.so
• vulkan.${driver}.so
• android.hardware.renderscript@1.0-impl.so
• android.hardware.graphics.mapper@2.0-impl.so

以下库是 sp-hal 可以访问的 vndk-sp 库：

• android.hardware.graphics.common@1.0.so
• android.hardware.graphics.mapper@2.0.so
• android.hardware.renderscript@1.0.so (renderscript)
• librs_internal.so (renderscript)
• libbase.so
• libc++.so
• libcutils.so
• libhardware.so
• libhidlbase.so
• libhidltransport.so
• libhwbinder.so
• libion.so
• libutils.so
• libz.so

以下 vndk-sp 依赖项 (vndk-sp-private) 对 sp-hal 来说是不可见的：

• librscpuref.so (renderscript)
• librsdriver.so (renderscript)
• libbacktrace.so
• libblas.so (renderscript)
• libbcinfo.so (renderscript)
• liblzma.so
• libunwind.so

以下是具有 rs 例外的框架专用库 (fwk-only-rs)：

• libft2.so (renderscript)
• libmediandk.so (renderscript)

vndk 库简介

vndk 定义了可与供应商代码相关联的库集：vndk-core、vndk-sp 和 ll-ndk，并阻止供应商使用不在 vndk 集内的库。

vndk-core 库安装在 /system/lib[64]/vndk-${ver} 中，仅适用于 api 级别为 ${ver} 的供应商进程。${ver} 可以通过/vendor/default.prop中的系统属性ro.vndk.version获取。系统进程不得使用这些库，而必须使用安装在 /system/lib[64] 中的库。由于每个进程都具有严格的命名空间限制，因此不会造成重复加载 vndk-core 库。要在 vndk-core 中添加库，请将以下内容添加到 android.bp 中：

vendor_available: true,
vndk: {
    enabled: true,
},

vndk-sp 库安装在 /system/lib[64]/vndk-sp-${ver} 中，可以被供应商进程和系统进程（通过安装在供应商分区中的 sp-hal 库）使用。vndk-sp 库可以重复加载。要在 vndk-sp 中添加库，请将以下内容添加到 android.bp 中：

vendor_available: true,
vndk: {
    enabled: true,
    support_system_process: true,
},

ll-ndk 库安装在 /system/lib[64] 中。供应商模块可以使用 ll-ndk stub访问 ll-ndk 库的预选符号。ll-ndk 库必须支持向后兼容，且具有 abi 稳定性，以便旧版供应商模块使用新版 ll-ndk 库。由于 ll-ndk 具有 abi 稳定特性，vndk 快照无需包含旧版供应商映像的 ll-ndk 库。

目录

vndk库可以大致划分为以下目录：

• /system/lib[64] 包含所有framework共享库，具体包括 ll-ndk、vndk 和framework专用库（包括 ll-ndk-private 和一些与 vndk-sp 中的库同名的库）。
• /system/lib[64]/vndk-sp 包含适用于 same-process hal 的 vndk-sp 库。
• /vendor/lib[64] 包含供应商扩展的 vndk 库（dxua 库或 dxux vndk 库）、same-process hal 实现，以及其他供应商共享库。
• /vendor/lib[64]/vndk-sp 可能包含供应商扩展的 vndk-sp 库。

供应商模块从 /system/lib[64] 中加载 vndk 库。

vndk 电子表格

google 会提供一个符合条件的 vndk 电子表格（例如 eligible-list.csv），该电子表格会标记可由供应商模块使用的框架共享库：

下表描述了适用于供应商共享库的标记：

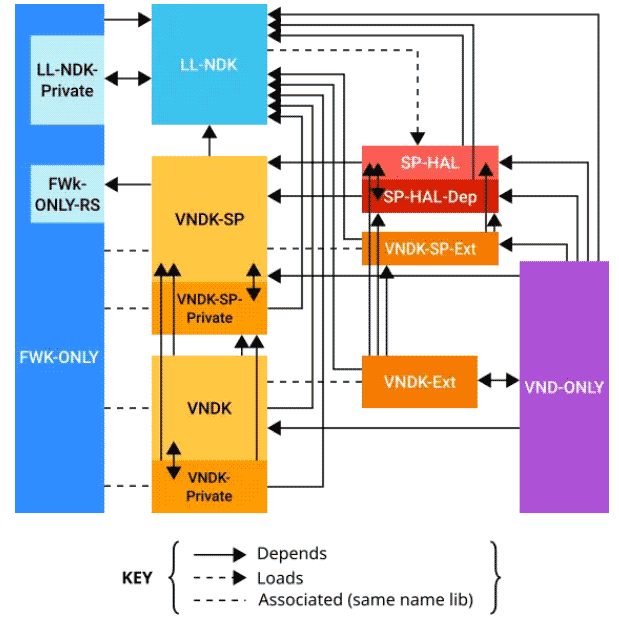

标记之间的关系：

vndk 快照

vndk 快照就是一组预编译的库文件和配置文件的集合。因为vndk的实质就是要规范供应商的开发，如果保证vndk接口稳定的标准化，供应商就无需修改vndk库。系统只要提供所有vndk版本的二进制文件，就可以满足供应商的开发。这些需求的文件就是vndk快照需要提供的内容。

vndk 快照包含以下文件：

• vndk-core 和 vndk-sp 共享库的供应商变体。

  • 无需 ll-ndk 共享库，因为这类库是向后兼容的。
  • 对于 64 位目标，target_arch 和 target_2nd_arch 库都将被编译并包含在内。
• vndk-core、vndk-sp、ll-ndk 和 vndk-private 库的列表，文件为 [vndkcore|vndksp|llndk|vndkprivate].libraries.txt。
• 链接器配置文件为 ld.config.txt。
• 许可文件。
• module_paths.txt。记录所有 vndk 库的模块路径；检查 gpl 项目是否已在指定 android 源代码树中发布源代码时，需要用到这种文件。

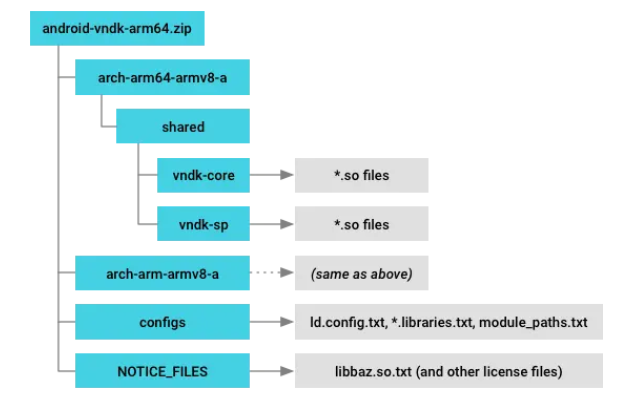

以下示例展示了 arm64 (target_arch=arm64) vndk 快照 zip 文件 (android-vndk-arm64.zip) 的目录结构。

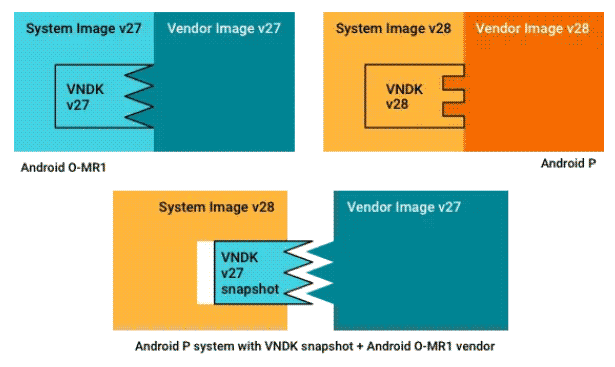

供应商镜像会依赖于特定版本的vndk，所以系统镜像中应该提供供应商需求的vndk版本的镜像。即使系统镜像与供应商镜像使用不同版本的android进行编译，但是只要保证系统镜像能够提供正确的vndk就保证正常运行。下图展示了android p系统镜像使用android o供应商镜像的场景。

启用 vndk

编译选项

在 boardconfig.mk添加board_vndk_version=current可以在编译过程开启vndk。也可以在编译模块时传递该编译选项，例如： m -j board_vndk_version=current my-lib）。

当启用 board_vndk_version=current 后，编译系统会检查库的依赖性和头文件的合法性。

• 确保vendor对象仅依赖于vndk库集：vndk-core、vndk-sp 和 ll-ndk。确保core组件不依赖与vendor组件。
• 移除全局头文件的依赖项，以便编译器可以明确是否使用-d__android_vndk__来编译头文件。就是说全局头文件无法再使用传递方式包含在头文件内。

启用 board_vndk_version后，系统会移除多个默认的全局头文件搜索路径。模块使用这些路径下的头文件时，需要明确指定与 header_libs、static_libs 和/或 shared_libs 的依赖关系。这些路径中包括：

• frameworks/av/include
• frameworks/native/include
• frameworks/native/opengl/include
• hardware/libhardware/include
• hardware/libhardware_legacy/include
• hardware/ril/include
• libnativehelper/include
• libnativehelper/include_deprecated
• system/core/include
• system/media/audio/include

供应商变体库

在 android.bp 文件中，cc_library、cc_library_static、cc_library_shared 和 cc_library_headers 模块定义支持三个与 vndk 相关的属性：vendor_available、vndk.enabled 和 vndk.support_system_process。

如果 一个库标记为vendor_available 或 vndk.enabled 为 true，则可能被编译两次，生成两种变体：核心变体和供应商变体。

• 核心变体被视为framework模块，将安装到 /system/lib[64] 中。
• 而供应商变体应被视为供应商模块。系统根据模块依赖性来决定是否编译变体，并进行依赖性检查。供应商变体安装路径会根据 android.bp中的属性来决定。

下表总结了编译系统如何处理供应商变体，

注意：供应商可以为其模块设置 vendor_available，但不得设置 vndk.enabled 和 vndk.support_system_process，因为供应商模块无法在通用系统映像 (gsi) 中找到它们。

条件编译

默认情况下，android 编译系统会为供应商变体和 vndk 扩展定义 __android_vndk__。您可以使用 c 预处理器防护程序保护代码：

void all() { }

#if !defined(__android_vndk__)
void framework_only() { }
#endif

#if defined(__android_vndk__)
void vndk_only() { }
#endif

除了 __android_vndk__，还可以在 android.bp 中指定不同的 cflags 或 cppflags。在 target.vendor 中指定的 cflags 或 cppflags 是专门针对供应商变体的。

例如，以下 android.bp 定义了 libexample 和 libexample_ext。它为libexample的供应商变体定义了"libexample_enable_vndk=1"，为libexample的扩展库定义了 "libexample_enable_vndk=1" 和"libexample_enable_vndk_ext=1"。

cc_library {
    name: "libexample",
    srcs: ["src/example.c"],
    vendor_available: true,
    vndk: {
        enabled: true,
    },
    target: {
        vendor: {
            cflags: ["-dlibexample_enable_vndk=1"],
        },
    },
}

cc_library {
    name: "libexample_ext",
    srcs: ["src/example.c"],
    vendor: true,
    vndk: {
        enabled: true,
        extends: "libexample",
    },
    cflags: [
        "-dlibexample_enable_vndk=1",
        "-dlibexample_enable_vndk_ext=1",
    ],
}

vndk 扩展

android还提供了vndk扩展的方法，就是使用自己修改的vndk共享库来替换原始的vndk共享库。因为供应商很可能根据自己的需求来更改aosp库的源码，可能是为了提高性能，或者添加新钩子、新 api 或新功能。vndk 扩展库会安装到 /vendor/lib[64]/vndk[-sp] 中，并在系统运行时会替换原始的 vndk 共享库。

在 android 9 及更高版本中，android.bp 本身支持 vndk 扩展。要编译 vndk 扩展，请定义另一个具有 vendor:true 和 extends 属性的模块：

cc_library {
    name: "libvndk",
    vendor_available: true,
    vndk: {
        enabled: true,
    },
}

cc_library {
    name: "libvndk_ext",
    vendor: true,
    vndk: {
        enabled: true,
        extends: "libvndk",
    },
}

具有 vendor:true、vndk.enabled:true 和 extends 属性的模块可定义 vndk 扩展：

• extends 属性必须指定基础 vndk 共享库名称（或 vndk-sp 共享库名称）。
• vndk 扩展（或 vndk-sp 扩展）以扩展时所基于的基础模块名称命名。例如，libvndk_ext 的输出二进制文件是 libvndk.so，而非 libvndk_ext.so。
• vndk 扩展将安装到 /vendor/lib[64]/vndk 中。
• vndk-sp 扩展将安装到 /vendor/lib[64]/vndk-sp 中。
• 基础共享库必须同时具有 vndk.enabled:true 和 vendor_available:true。

vndk-sp 扩展必须从 vndk-sp 共享库进行扩展，就是说在定义时必须包含相同的vndk.support_system_process 。vndk 扩展（或 vndk-sp 扩展）也可以依赖于其他供应商共享库：

cc_library {
    name: "libvndk_sp",
    vendor_available: true,
    vndk: {
        enabled: true,
        support_system_process: true,
    },
}

cc_library {
    name: "libvndk_sp_ext",
    vendor: true,
    vndk: {
        enabled: true,
        extends: "libvndk_sp",
        support_system_process: true,
    shared_libs: [
        "libvendor",
    ],
}

cc_library {
    name: "libvendor",
    vendor: true,
}

如果供应商模块依赖于由 vndk 扩展定义的其他 api，则该模块必须在其 shared_libs 属性中指定 vndk 扩展的名称：

// a vendor shared library example
cc_library {
    name: "libvendor",
    vendor: true,
    shared_libs: [
        "libvndk_ext",
    ],
}

// a vendor executable example
cc_binary {
    name: "vendor-example",
    vendor: true,
    shared_libs: [
        "libvndk_ext",
    ],
}

如果供应商模块依赖于 vndk 扩展，则这些 vndk 扩展将自动安装到 /vendor/lib[64]/vndk[-sp] 中。如果某个模块不再依赖于 vndk 扩展，请向 cleanspec.mk 添加一个清理步骤，以移除共享库。例如：

$(call add-clean-step, rm -rf $(target_out_vendor)/lib/libvndk.so)

规则和sepolicy

vndk 规则

完整的 vndk 规则列表如下。

• 框架进程不得从供应商分区中加载非 sp-hal 共享库（此规则从 android 8.1 开始严格地强制实施）。
• 供应商进程不得从系统分区中加载非 ll-ndk 库、非 vndk-sp 库和非 vndk 库（android o 中并未严格地强制实施此规则，但未来版本中会这么做）。
• 注意：要想从未来版本（比 android 8.0 更高的版本）仅针对框架的 ota 中受益，就不得在搭载 android 8.0 出厂的设备中违反此规则。
• 已安装的 vndk 库必须是由 google 定义的合格 vndk 库的子集。

• sp-hal 和 sp-hal-dep 的外部依赖项必须仅限于 ll-ndk 库或由 google 定义的 vndk-sp 库。

  • sp-hal 共享库的依赖项必须仅限于 ll-ndk 库、由 google 定义的 vndk-sp 库、其他 sp-hal 库和/或可标记为 sp-hal-dep 库的其他供应商共享库。
  • 只有当供应商共享库不是 aosp 库，且其依赖项仅限于 ll-ndk 库、由 google 定义的 vndk-sp 库、sp-hal 库和/或其他 sp-hal-dep 库时，才可标记为 sp-hal-dep 库。
• vndk-sp 必须保持独立。在 android 8.0 中，系统以一种特殊方式处理 librs_internal.so，但在未来版本中，其处理方式会被重新考虑。
• 不得通过非 hidl 接口（包括但不限于 binder、套接字、共享内存、文件等）进行框架-供应商通信。
• 系统分区必须足够大，以便容纳所有符合条件的 vndk 库的两个副本，以及不符合条件的框架共享库的一个副本。

sepolicy

本部分中介绍的框架进程对应于 sepolicy 中的 coredomain，而供应商进程对应于 non-coredomain。例如，/dev/binder 只能在 coredomain 中被访问，而 /dev/vndbinder 只能在非 coredomain 中被访问。

类似政策会限制对系统分区和供应商分区上的共享库的访问。下表列出了访问不同类别的共享库时所需的权限：

ll-ndk-private 和 vndk-sp-private 必须从这两个域中都可访问，因为非 coredomain 会间接访问这些库。同样，sp-hal-dep 必须可从 coredomain 访问，因为 sp-hal 依赖该域。

same_process_hal_file 标签

供应商分区中包含下面几个库。确保这些库既可以从 coredomain 访问，又可以从非 coredomain 访问。

• vndk-sp-ext，位于 /vendor/lib[64]/vndk-sp
• sp-hal，位于 /vendor/lib[64] 或 /vendor/lib[64]/hw
• sp-hal-dep，位于 /vendor/lib[64] 或 /vendor/lib[64]/hw

将这些文件明确标记为 same_process_hal_file。因为在默认情况下，从 coredomain 无法访问 vendor 分区中的任何内容。请向供应商特定的 file_contexts 文件中添加与以下命令行类似的命令行：

/vendor/lib(64)?/hw/libmysphal\.so        u:object_r:same_process_hal_file:s0
/vendor/lib(64)?/vndk-sp/libbase\.so      u:object_r:same_process_hal_file:s0
/vendor/lib(64)?/libbaseinternal\.so      u:object_r:same_process_hal_file:s0

参考文档：
