概述

文章描述使用webrtc技术实现一对一音视频通话。
由于设备摄像头限制（一台电脑作测试无法在开启的双端同时获取摄像头数据流），导致一台电脑无法同时测试双端，因此文章使用mp4音视频文件模拟摄像头音视频数据流输入。
使用技术
- 前端：vue3，webrtc相关api，axios
- 后端信令服务器实现：springboot，websocket

双端连接整体实现步骤概述

在大致知道了上面介绍的webrtc基本概念之后，我们以双端音视频互联的整体过程。

假设存在a端（发起端）和b端（接收端）。

1. 创建rtc连接对象（new rtcpeerconnection），此对象存在构建连接时所需的api。

2. a端和b端分别连接后端websocket（信令服务器），以为接下来信息互传奠定基础。

3. a端创建媒体信息sdp（createoffer）保存到本地（setlocaldescription），将a端sdp信息通过websocket发送给b端。

4. b端接收到a端的sdp信息，设置为远端媒体信息（setremotedescription），然后b端创建应答媒体信息（实际上就是b端的媒体信息）sdp（createanswer）保存到本地（setlocaldescription），并将b端创建的应答媒体信息sdp通过websocket发送给a端。

5. a端收到b端发送的应答媒体信息sdp后，保存为远端媒体信息（setremotedescription）。

6. 至此，a端和b端媒体信息sdp交换完毕。

7. 开始交换网络信息candidate，我们在创建rtc连接对象时（步骤1）监听网络信息的获取（onicecandidate），当我们调用setremotedescription函数设置了远端媒体信息之后，会触发onicecandidate并给予condidate网络信息。

8. 我们将监听到的网络信息candidate通过websocket发送给对端，对端收到后将对方的网络信息配置上（addicecandidate）以实现连接。

9. 当媒体信息sdp和网络信息candidate互相交换并设置上之后，就可以开始音视频流数据互传显示了。

10. 通过addtrack发送本地流数据，通过ontrack监听对端音视频流数据的发送，监听到就显示对端音视频。

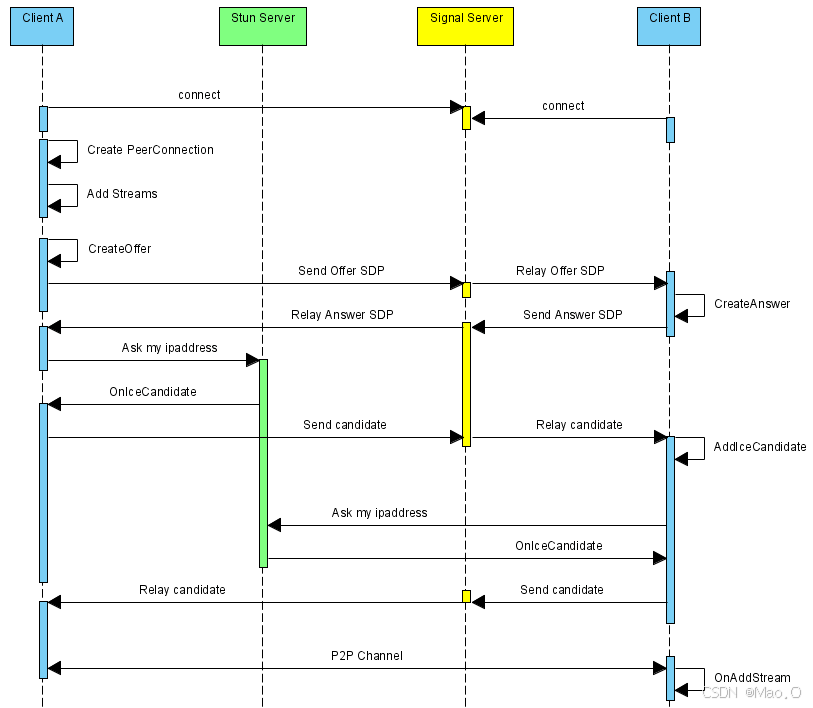

媒体协商和网络协商时序图:

**总结：**在视频互传之前重要的就是交换媒体sdp信息和网络candidate信息（媒体和网络协商），当双方都获取到对方的媒体和网络信息之后。就能够成功构建连接并传递音视频数据了。

文章代码实现注意点

在最开始的概述中有提到，本文提供的1对1音视频聊天代码示例中没有真实调用用户摄像头获取音视频流数据，因为作者只有一台电脑，为了可以更方便的在一台电脑上开启两端并测试，因此使用了mp4音视频作为音视频流数据输入作为测试。

这实际上并不会和真实开启摄像头获取音视频数据流有很大的区别。仅仅是获取流数据的方式不同罢了。

在真实的场景下，可以使用api：getusermedia去获取摄像头音视频流数据即可。

const stream = await navigator.mediadevices.getusermedia({
	video: true,
	audio: true
});

stun和turn服务器的搭建

为了能够获取到我们本地的公网ip和端口去和对端创建连接，我们可以尝试去搭建stun服务器和turn中继服务器。

**注：**此步骤不是一定需要做，因为google给我们提供了一个免费公用的stun服务器地址：stun:stun.l.google.com:19302，如果你发现用不了，或需要搭建复杂的音视频通话应用，还是推荐自己搭建一下stun/turn服务器。

我们直接搭建开源的coturn服务器即可，因为coturn 同时支持 turn 和 stun 协议。

下面会介绍在centos8中搭建coturn服务器步骤：

1. 安装所需依赖包

yum install -y make gcc cc gcc-c++ wget openssl-devel libevent libevent-devel openssl

2. yum直接一键下载安装

sudo yum install coturn
# （验证安装）安装程序结束后执行如下命令查看是否正确输出turnserver路径
which turnserver

3. 配置coturn相关属性，找到配置文件路径：

find / -name turnserver.conf

4. 获取服务器内网ip和公网ip

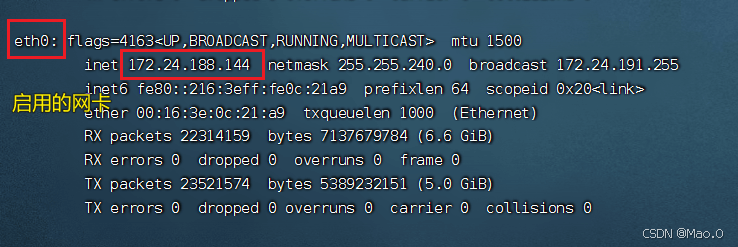

# 输入命令查看ip
ifconfig

找到自己启用的网络下的内网ip，公网ip就是你连接服务器的ip地址。

5. 使用openssl生成cert和pkey配置的自签名证书

openssl req -x509 -newkey rsa:2048 -keyout /turn_server_pkey.pem -out /turn_server_cert.pem -days 999 -nodes

输入上面命令后，填写一下证书的一些信息（城市，地区等），随便填一下回车回车！就行。

上面的/turn_server_pkey.pem和/turn_server_cert.pem 请自己设置好保存证书的路径，上面默认放到了根路径下。

6. 编辑刚才找到的配置文件

将下面的配置部分修改后替换掉原配置文件的所有内容。

# 网卡名
relay-device=eth0
#内网ip
listening-ip=172.24.52.189
listening-port=3478
#内网ip，加密访问配置
relay-ip=172.24.52.189
tls-listening-port=5349
# 外网ip
external-ip=自己的外网ip
relay-threads=500
#打开密码验证
lt-cred-mech
cert=/turn_server_cert.pem
pkey=/turn_server_pkey.pem
min-port=40000
max-port=65535
#设置用户名和密码，创建iceserver时使用
user=user:123456
# 外网ip绑定的域名
realm=你自己ip绑定的域名
# 服务器名称，用于oauth认证，默认和realm相同，部分浏览器本段不设可能会引发cors错误。
server-name=你自己ip绑定的域名
# 认证密码，和前面设置的密码保持一致
cli-password=123456

7. 开启端口访问

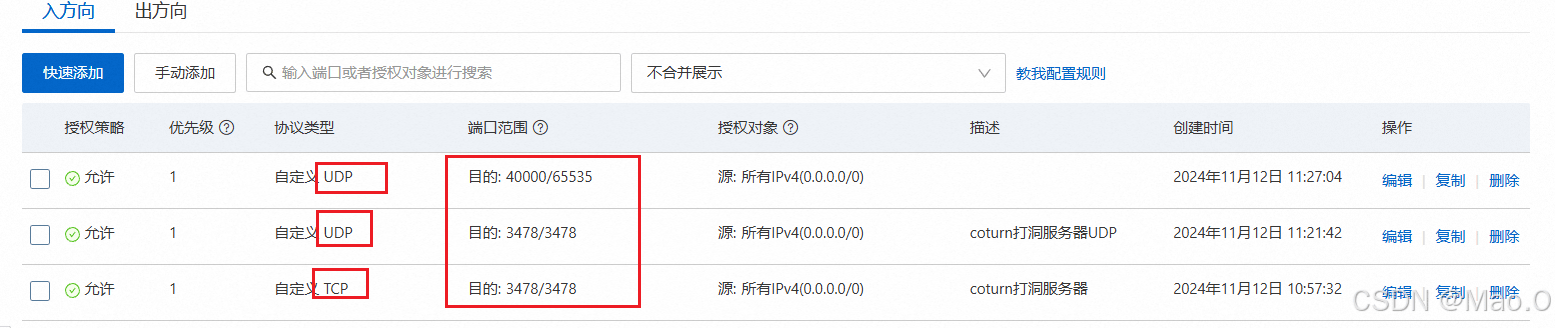

7.1 开启云服务器安全组端口

开启4000-65535端口的原因：外部客户端与 turn 服务器的通信使用动态端口。通常，操作系统会为每个连接分配一个临时端口（通常是大于 1024 的端口），而 40000 到 65535 端口 作为 高端端口，是常用的临时端口范围。因此，为了确保 turn 服务器能够处理大量的并发连接，并为每个连接分配一个端口，需要确保 turn 服务器的端口范围足够大。

7.2开启本地防火墙端口

#开放端口
firewall-cmd --zone=public --add-port=3478/udp --permanent
firewall-cmd --zone=public --add-port=3478/tcp --permanent
#重启防火墙
firewall-cmd --reload

8. 启动coturn服务器

turnserver -o -a -f

9. 测试启动状态

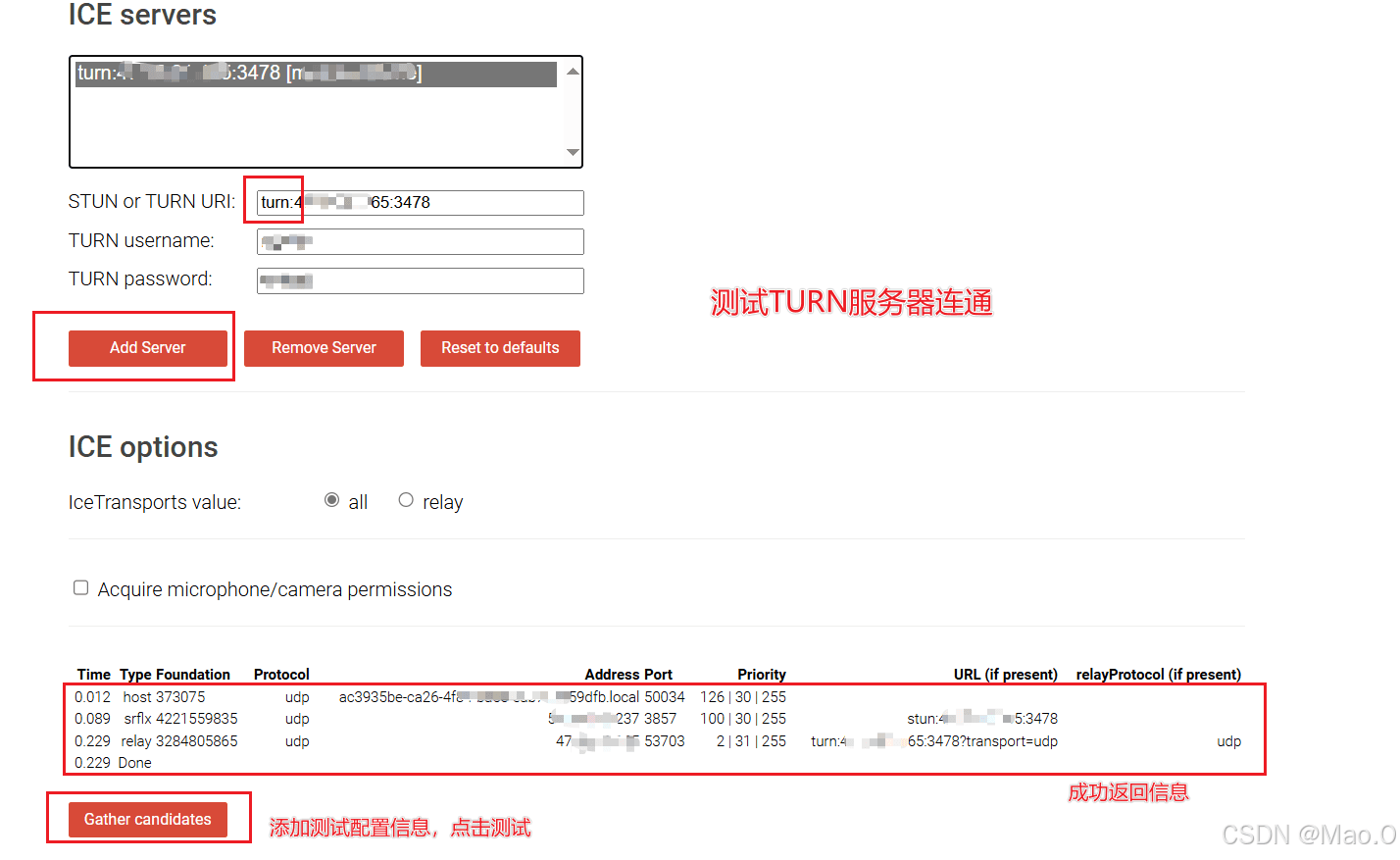

访问测试网站：trickle ice

开发过程描述

如下仅展示关键性代码解释说明，具体代码请到文章最后获取gitee源码地址。

后端开发流程

websocket连接成功后维护用户连接信息并广播join消息。数据携带用户id列表。

// 后端维护session连接的数据结构

private final hashmap<string, websocketsession> usermap = new hashmap<>();

编写接收信息通用接口，dto对象包含userid，type，data（json序列化字符串），接口根据传入userid取出session，给session发送消息对象。

前端开发流程

日志系统，监听ice状态及日志打印。
创建随机id，连接ws。
协商函数：协商前创建peerconnection对象并监听candidate，当双方都连接成功后调用，判断本地offerflag状态，如果为true，创建offer设置本地并发送消息给对端。

// stun 服务器
const iceservers = [
{
urls: “stun:stun.l.google.com:19302” // google公开的stun 服务器
},
{
urls: “stun:自己的stun服务器ip:3478” // 自己的stun服务器
},
{
urls: “turn:自己的trun服务器ip:3478”, // 自己的turn服务器
username: “username”,
credential: “password”
}
];
// 创建rtc连接对象并监听和获取condidate信息
function createpeerconnection() {
wlog(“开始创建pc对象…”)
peerconnection = new rtcpeerconnection(iceservers);
wlog(“创建pc对象成功”)
// 创建rtc连接对象后连接websocket
initwebsocket();
// 监听网络信息（ice candidate）
peerconnection.onicecandidate = (event) => {
if (event.candidate) {
candidateinfo = event.candidate;
wlog(“candidate信息变化…”);
// 将candidate信息发送给远端
settimeout(()=>{
sendcandidate(event.candidate);
}, 150)
}
};
// 监听远端音视频流
peerconnection.ontrack = (event) => {
nexttick(() => {
wlog(“> 收到远端数据流 <=”)
if (!remotevideo.value.srcobject) {
remotevideo.value.srcobject = event.streams[0];
remotevideo.value.play(); // 强制播放
}
});
// remotevideo.value.srcobject = event.streams[0];
};
// 监听ice连接状态
peerconnection.oniceconnectionstatechange = () => {
wlog(rtc连接状态改变：${peerconnection.iceconnectionstate});
};
// 添加本地音视频流到 peerconnection
localstream.gettracks().foreach(track => {
peerconnection.addtrack(track, localstream);
});
}

candidate监听：当监听到candidate后判断双方是否已连接，如果已连接，构造并发送candidate给对端。
- 解析消息处理器
- 解析join：type为join取出userid列表，如果为一个代表仅自己在线，标识为创建offer端，日志打印相关信息，如果有两个者取出对方id保存，代表双方都上线成功，日志打印，调用协商函数，开始媒体协商和网络协商。
- 解析offer：type为offer，说明收到发起端offer，将offer设置为远端信息，然后创建answer设置到本地，构建answer消息发送给对端。
- 解析answer：type为answer，说明收到接收端应答，取出answer设置为远端消息。
- 解析candidate：type为candidate，说明收到对端的网络信息，取出设置到本地。

// 消息处理器 - 解析器
function handlesignalingmessage(message) {
wlog(“收到ws消息，开始解析…”)
wlog(message)
let parsemsg = json.parse(message);
wlog(解析结果：${parsemsg});
if (parsemsg.type == “join”) {
joinhandle(parsemsg.data);
} else if (parsemsg.type == “offer”) {
wlog(“收到发起端offer，开始解析…”);
offerhandle(parsemsg.data);
} else if (parsemsg.type == “answer”) {
wlog(“收到接收端的answer，开始解析…”);
answerhandle(parsemsg.data);
}else if(parsemsg.type == “candidate”){
wlog(“收到远端candidate，开始解析…”);
candidatehandle(parsemsg.data);
}
}
// 远端candidate处理器
async function candidatehandle(candidate){
peerconnection.addicecandidate(new rtcicecandidate(json.parse(candidate)));
wlog(“+++++++ 本端candidate设置完毕 ++++++++”);
}
// 接收端的answer处理
async function answerhandle(answer) {
wlog(“将answer设置为远端信息”);
peerconnection.setremotedescription(new rtcsessiondescription(json.parse(answer))); // 设置远端sdp
}
// 发起端offer处理器
async function offerhandle(offer) {
wlog(“将发起端的offer设置为远端媒体信息”);
await peerconnection.setremotedescription(new rtcsessiondescription(json.parse(offer)));
wlog(“创建answer 并设置到本地”);
let answer = await peerconnection.createanswer()
await peerconnection.setlocaldescription(answer);
wlog(“发送answer给发起端”);
// 构造answer消息发送给对端
let paramobj = {
userid: oppositeuserid,
type: “answer”,
data: json.stringify(answer)
}
// 执行发送
const res = await axios.post(${baseurl}/rtcs/sendmessage, paramobj);
}
// 加入处理器
function joinhandle(userids) {
// 判断连接的用户个数
if (userids.length == 1 && userids[0] == userid) {
wlog(“标识为发起端，等待对方加入房间…”)
isroomempty.value = true;
// 存在一个连接并且是自身，标识我们是发起端
offerflag = true;
} else if (userids.length > 1) {
// 对方加入了
wlog(“对方已连接…”)
isroomempty.value = false;

// 取出对方id
for (let id of userids) {
  if (id != userid) {
    oppositeuserid = id;
  }
}
wlog(`对端id: ${oppositeuserid}`)
// 开始交换sdp和candidate
swapvideoinfo()
}
}
