在现代企业网络环境中，网络故障排查、性能监控、安全审计等需求日益增长，传统的网络监控工具往往操作复杂、难以与业务系统集成。
本文将详细介绍如何使用 spring boot + pcap4j 构建一个功能完整的网络流量抓包与分析系统，实现实时监控、多协议解析、数据可视化等功能。
1.痛点分析
传统网络监控面临的挑战
网络故障排查困难：现有工具如 wireshark 虽然功能强大，但操作复杂，无法轻松集成到业务系统中，难以实现自动化监控。
实时监控能力不足：缺乏在应用层面的实时网络流量监控，无法及时发现网络异常和性能问题。
数据分析割裂：抓包数据与业务数据无法有效关联，难以从业务角度分析网络问题。
部署和维护复杂：现有解决方案通常部署配置复杂，需要专业的网络知识，维护成本高。
2.解决方案概述
本文基于 spring boot + pcap4j 的网络流量监控解决方案：
轻量级架构：基于 spring boot 的微服务架构，易于部署和扩展
实时数据处理：使用 websocket 实现实时数据推送和监控
多协议支持：支持 http、tcp、udp、dns 等主流网络协议解析
可视化界面：现代化的 web 界面，支持数据可视化和实时监控
restful api：完整的 api 接口，便于系统集成
3.核心功能特性
3.1 抓包引擎设计
网卡选择与权限管理
@service
public class packetcaptureservice {
public list<pcapnetworkinterface> getavailablenetworkinterfaces() throws pcapnativeexception {
return pcaps.findalldevs();
}
private pcapnetworkinterface selectnetworkinterface(string interfacename) throws pcapnativeexception {
list<pcapnetworkinterface> alldevs = pcaps.findalldevs();
// 自动选择最佳网络接口
return alldevs.stream()
.filter(nif -> {
try {
return nif.getaddresses().stream()
.anymatch(addr -> {
inetaddress inetaddr = addr.getaddress();
return inetaddr != null &&
!inetaddr.isloopbackaddress() &&
!inetaddr.islinklocaladdress();
});
} catch (exception e) {
return false;
}
})
.findfirst()
.orelse(alldevs.get(0));
}
}
多协议解析器实现
系统支持多种网络协议的智能解析，自动识别 http、tcp、udp 等协议类型：
@service
public class protocolanalyzer {
private static final pattern http_request_pattern = pattern.compile(
"^(get|post|put|delete|head|options|patch)\s+(\s+)\s+http/([0-9\.]+)"
);
public void analyzehttppacket(packetinfo packetinfo) {
if (packetinfo.getpayload() == null) return;
string payload = packetinfo.getpayload();
if (ishttprequest(payload)) {
parsehttprequest(packetinfo, payload);
} else if (ishttpresponse(payload)) {
parsehttpresponse(packetinfo, payload);
}
}
}
3.2 数据处理层
实时统计分析
使用原子操作和并发集合实现高性能的实时统计：
@service
public class trafficstatisticsservice {
private final atomiclong totalpackets = new atomiclong(0);
private final atomiclong totalbytes = new atomiclong(0);
private final map<string, atomiclong> sourceipcounts = new concurrenthashmap<>();
public void updatestatistics(packetinfo packetinfo) {
totalpackets.incrementandget();
totalbytes.addandget(packetinfo.getpacketlength());
// 更新ip统计
if (packetinfo.getsourceip() != null) {
sourceipcounts.computeifabsent(packetinfo.getsourceip(),
k -> new atomiclong(0)).incrementandget();
}
}
@scheduled(fixedrate = 60000) // 每分钟生成统计报告
public void generatestatistics() {
trafficstatistics statistics = new trafficstatistics();
statistics.settotalpackets(totalpackets.get());
statistics.settotalbytes(totalbytes.get());
// ... 保存统计数据
}
}
3.3 api 服务层
websocket 实时推送
实现 websocket 服务，支持实时数据推送和客户端过滤：
@service
public class packetwebsockethandler extends textwebsockethandler {
private final copyonwritearrayset<websocketsession> sessions = new copyonwritearrayset<>();
private final concurrenthashmap<string, string> sessionfilters = new concurrenthashmap<>();
@override
protected void handletextmessage(websocketsession session, textmessage message) {
string payload = message.getpayload();
if (payload.startswith("filter:")) {
string filter = payload.substring(7).trim();
sessionfilters.put(session.getid(), filter);
}
}
public void broadcastpacket(packetinfo packetinfo) {
if (sessions.isempty()) return;
string packetjson = objectmapper.writevalueasstring(packetinfo);
textmessage message = new textmessage(packetjson);
sessions.foreach(session -> {
if (session.isopen() && shouldsendtosession(session, packetinfo)) {
session.sendmessage(message);
}
});
}
}
4.实战应用场景
4.1 api 接口监控
场景描述：监控系统对外部 api 的调用情况，分析响应时间和错误率。
实现方式：
- 设置 http 协议过滤器：
tcp port 80 or tcp port 443 - 解析 http 请求/响应，提取 url、状态码、响应时间
- 生成 api 调用报告和性能分析图表
// api 监控控制器
@getmapping("/api/monitor/apis")
public responseentity<list<apicallstats>> getapicallstatistics(
@requestparam(defaultvalue = "24") int hours) {
list<packetinfo> httppackets = packetqueryservice.queryhttppackets(hours);
map<string, apicallstats> apistats = new hashmap<>();
httppackets.foreach(packet -> {
string url = packet.gethttpurl();
if (url != null) {
apicallstats stats = apistats.computeifabsent(url, k -> new apicallstats(url));
stats.incrementcallcount();
if (packet.gethttpstatus() != null && packet.gethttpstatus() >= 400) {
stats.incrementerrorcount();
}
}
});
return responseentity.ok(new arraylist<>(apistats.values()));
}
4.2 网络故障排查
场景描述：当应用出现网络连接问题时，快速定位故障原因。
排查流程：
- 启动实时监控，观察网络流量模式
- 应用协议和 ip 地址过滤器，缩小问题范围
- 分析 tcp 连接状态和错误包
- 生成故障诊断报告
4.3 安全审计
场景描述：检测异常网络访问行为，识别潜在安全威胁。
实现策略：
@component
public class securityauditservice {
@eventlistener
public void handlepacketcaptured(packetcaptureevent event) {
packetinfo packet = event.getpacketinfo();
// 检测异常端口访问
if (isunusualportaccess(packet)) {
alertservice.sendsecurityalert("检测到异常端口访问", packet);
}
// 检测大量连接
if (isconnectionflooding(packet)) {
alertservice.sendsecurityalert("检测到连接洪水攻击", packet);
}
}
}
5.技术实现要点
5.1 性能优化策略
异步处理架构
@configuration
public class websocketconfig implements websocketconfigurer {
@bean(name = "capturetaskexecutor")
public threadpooltaskexecutor capturetaskexecutor() {
threadpooltaskexecutor executor = new threadpooltaskexecutor();
executor.setcorepoolsize(2);
executor.setmaxpoolsize(4);
executor.setqueuecapacity(100);
executor.setthreadnameprefix("capturetask-");
return executor;
}
}
内存管理
network:
capture:
buffer-size: 65536 # 抓包缓冲区大小
timeout: 1000 # 超时设置
max-packets: 0 # 最大抓包数量限制
data-retention-hours: 24 # 数据保留时间
5.2 数据库设计
核心数据表结构
-- 数据包信息表
create table if not exists packet_info (
id bigint auto_increment primary key,
capture_time timestamp not null,
source_ip varchar(45),
destination_ip varchar(45),
source_port integer,
destination_port integer,
protocol varchar(20),
packet_length integer,
payload clob,
http_method varchar(10),
http_url varchar(500),
http_headers clob,
http_body clob,
http_status integer,
tcp_seq_number bigint,
tcp_ack_number bigint,
tcp_flags varchar(1000),
network_interface varchar(100)
);
-- 创建索引（h2数据库语法）
create index if not exists idx_capture_time on packet_info(capture_time);
create index if not exists idx_protocol on packet_info(protocol);
create index if not exists idx_source_ip on packet_info(source_ip);
create index if not exists idx_destination_ip on packet_info(destination_ip);
-- 流量统计表
create table if not exists traffic_statistics (
id bigint auto_increment primary key,
statistics_time timestamp not null,
time_window varchar(10),
total_packets bigint default 0,
total_bytes bigint default 0,
http_packets bigint default 0,
tcp_packets bigint default 0,
udp_packets bigint default 0,
icmp_packets bigint default 0,
top_source_ip varchar(45),
top_destination_ip varchar(45),
top_source_port integer,
top_destination_port integer,
average_packet_size double default 0
);
-- 创建索引（h2数据库语法）
create index if not exists idx_statistics_time on traffic_statistics(statistics_time);
create index if not exists idx_time_window on traffic_statistics(time_window);
6.前端实现

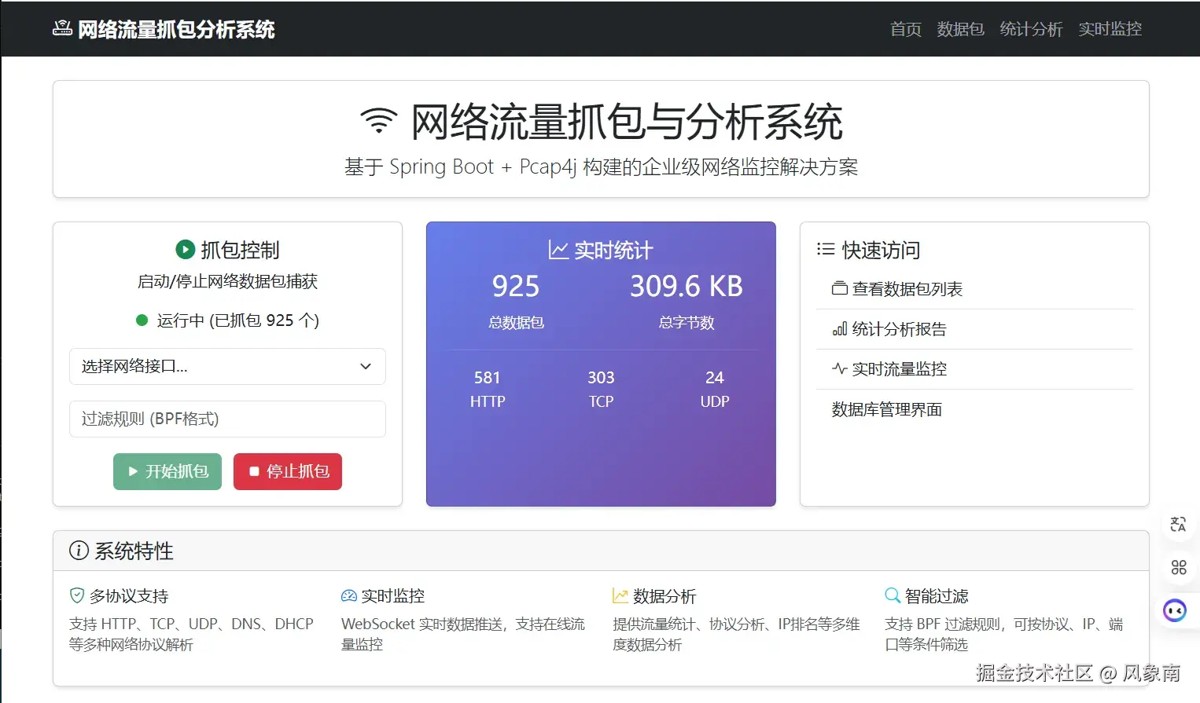

6.1 实时监控界面
使用 websocket 实现实时数据展示，支持动态过滤和实时统计：
function connectwebsocket() {
const wsurl = `ws://${window.location.host}/ws/packets`;
websocket = new websocket(wsurl);
websocket.onmessage = function(event) {
const packet = json.parse(event.data);
handlepacketdata(packet);
updaterealtimestats();
addtopacketlog(packet);
};
}
function applyfilter() {
const protocol = document.getelementbyid('protocolfilter').value;
const ip = document.getelementbyid('ipfilter').value;
const url = document.getelementbyid('urlfilter').value;
let filterstring = `${protocol} ${ip} ${url}`.trim();
websocket.send('filter:' + filterstring);
}
6.2 数据可视化
集成 chart.js 实现多种图表展示：
// 协议分布饼图
const protocolchart = new chart(ctx, {
type: 'pie',
data: {
labels: protocollabels,
datasets: [{
data: protocoldata,
backgroundcolor: ['#ff6384', '#36a2eb', '#ffce56', '#4bc0c0']
}]
},
options: {
responsive: true,
maintainaspectratio: false
}
});
// 流量趋势图
const trendchart = new chart(ctx, {
type: 'line',
data: {
labels: timelabels,
datasets: [{
label: '数据包数量',
data: packetcounts,
bordercolor: '#36a2eb',
fill: true
}]
}
});
7.最佳实践建议
7.1 权限配置与安全考虑
linux 系统配置：
# 给java程序网络抓包权限 sudo setcap cap_net_raw,cap_net_admin=eip /usr/bin/java # 或者使用sudo运行 sudo java -jar springboot-net-capture-1.0.0.jar
windows 系统要求：
- 安装 npcap
- 以管理员身份运行应用程序
7.2 性能调优参数
network:
capture:
buffer-size: 65536 # 根据网络流量调整缓冲区大小
promiscuous: false # 非混杂模式减少资源消耗
filter: "tcp port 80 or tcp port 443" # 使用过滤器减少处理量
spring:
datasource:
hikari:
maximum-pool-size: 10
minimum-idle: 2
8.系统架构总览
┌─────────────────┐ ┌──────────────────┐ ┌─────────────────┐
│ web 前端 │◄──►│ spring boot │◄──►│ pcap4j │
│ (bootstrap) │ │ 应用服务 │ │ 抓包引擎 │
└─────────────────┘ └──────────────────┘ └─────────────────┘
│ │ │
│ │ │
▼ ▼ ▼
┌─────────────────┐ ┌──────────────────┐ ┌─────────────────┐
│ websocket │ │ rest api │ │ 网络接口 │
│ 实时推送 │ │ 数据服务 │ │ (eth0/wlan0) │
└─────────────────┘ └──────────────────┘ └─────────────────┘
│
▼
┌──────────────────┐
│ h2 database │
│ 数据存储 │
└──────────────────┘
9.总结
通过本文的详细介绍，我们成功构建了一个基于 spring boot + pcap4j 的企业级网络流量监控系统。该系统不仅解决了传统网络监控工具的痛点，还提供了现代化的用户界面和强大的数据分析能力。
能够显著提升网络问题排查效率和系统可观测性。
