在数据可视化领域，三维图形能够以更直观的方式展示数据之间的复杂关系。今天，我们将从头开始，一步步学习如何使用python中的matplotlib库绘制一个漂亮的三维填充折线图。即使你之前没有接触过python绘图，也不用担心，我们将详细解释每一步。
一、准备工作：安装必要的库
在开始之前，我们需要确保安装了numpy和matplotlib这两个python库。如果你还没有安装它们，可以通过以下命令安装：
pip install numpy matplotlib
这两个库是python数据科学领域中非常基础且强大的工具，numpy用于高效处理数值数据，而matplotlib则用于数据可视化。
二、代码解析：一步步搭建三维填充折线图
1. 导入必要的模块
import numpy as np import matplotlib.pyplot as plt from mpl_toolkits.mplot3d.art3d import polycollection import matplotlib.cm as cm import matplotlib
numpy（通常简写为np）用于生成和处理数据。matplotlib.pyplot（简写为plt）是matplotlib中用于绘图的主要模块。polycollection是用于创建三维填充区域的工具。matplotlib.cm提供了丰富的颜色映射，用于给图形上色。matplotlib用于设置全局绘图参数，比如字体和符号显示。
2. 设置中文和负号显示
matplotlib.rcparams['font.sans-serif'] = ['simhei'] matplotlib.rcparams['axes.unicode_minus'] = false
这两行代码是为了确保在图表中可以正常显示中文字符和负号。如果你的系统中没有simhei字体，可以替换为其他支持中文的字体。
3. 模拟数据
num_samples = 5
mz = np.linspace(0, 100, 300)
spectra = []
np.random.seed(0)
for i in range(num_samples):
peak_positions = np.random.uniform(20, 80, 3)
peak_heights = np.random.uniform(0.8, 1.5, 3)
spectrum = sum(h * np.exp(-0.5 * ((mz - p)/3)**2) for p, h in zip(peak_positions, peak_heights))
spectrum += np.random.normal(0, 0.05, len(mz))
spectra.append(spectrum)这里我们生成了一些模拟数据，用来展示图表的效果。num_samples表示我们有5个样本，mz是一个从0到100的线性分布的数组，表示质荷比（m/z）。spectra是一个列表，存储每个样本的光谱数据。
np.random.seed(0)是为了确保每次生成的数据都是一样的，方便我们复现结果。peak_positions和peak_heights分别表示峰的位置和高度，它们是随机生成的。spectrum是通过高斯函数生成的光谱数据，最后加上了一些随机噪声。
4. 创建图形
fig = plt.figure(figsize=(12, 7), facecolor='white') ax = fig.add_subplot(111, projection='3d')
plt.figure创建了一个新的图形窗口，figsize参数设置了图形的大小，facecolor设置了背景颜色。add_subplot添加了一个子图，projection='3d'表示这是一个三维图形。
5. 设置颜色和样本标签
colors = cm.viridis(np.linspace(0.2, 0.8, num_samples)) sample_labels = ['样本a', '样本b', '样本c', '样本d', '样本e']
cm.viridis是一个颜色映射，它会根据输入的值生成一系列颜色。这里我们生成了5种颜色，用于区分不同的样本。sample_labels是一个列表，存储每个样本的标签。
6. 构建多边形区域
verts = []
for spectrum in spectra:
verts.append(list(zip(mz, spectrum)))
poly = polycollection(
verts,
facecolors=colors,
edgecolors='k', # 添加黑色边框
linewidths=0.6, # 细边框
alpha=0.85 # 稍微增强填充透明度
)
ax.add_collection3d(poly, zs=range(num_samples), zdir='y')verts是一个列表，存储每个样本的多边形顶点。zip(mz, spectrum)将质荷比和对应的光谱强度组合起来。polycollection用于创建填充的多边形区域，facecolors设置了填充颜色，edgecolors和linewidths设置了边框颜色和宽度，alpha设置了透明度。add_collection3d将多边形区域添加到三维图形中，zs和zdir参数用于指定每个样本在三维空间中的位置。
7. 设置坐标轴和标题
ax.set_xlabel('质荷比 (m/z)', labelpad=12, fontsize=12, fontweight='bold')
ax.set_xlim(0, 100)
ax.set_ylabel('样本', labelpad=12, fontsize=12, fontweight='bold')
ax.set_ylim(-0.5, num_samples - 0.5)
ax.set_yticks(range(num_samples))
ax.set_yticklabels(sample_labels, fontsize=11)
ax.set_zlabel('离子强度', labelpad=10, fontsize=12, fontweight='bold')
ax.set_zlim(0, 1.6)
ax.set_title('提取的质谱子集', fontsize=14, fontweight='bold', pad=20)这里我们设置了坐标轴的标签、范围、刻度标签和标题。labelpad参数用于调整标签的位置，fontsize和fontweight分别设置字体大小和粗细。
8. 美化网格线和调整边距
ax.tick_params(axis='both', which='major', labelsize=10) ax.grid(true, linestyle='--', linewidth=0.5, alpha=0.4) fig.subplots_adjust(left=0.08, right=0.95, top=0.92, bottom=0.08)
tick_params设置了坐标轴刻度的字体大小。grid添加了网格线，linestyle、linewidth和alpha分别设置了网格线的样式、宽度和透明度。subplots_adjust调整了图形的边距，确保内容不会被遮挡。
9. 显示图形
plt.show()
最后，调用plt.show()就可以显示我们绘制的三维填充折线图了。
三、运行代码并查看结果

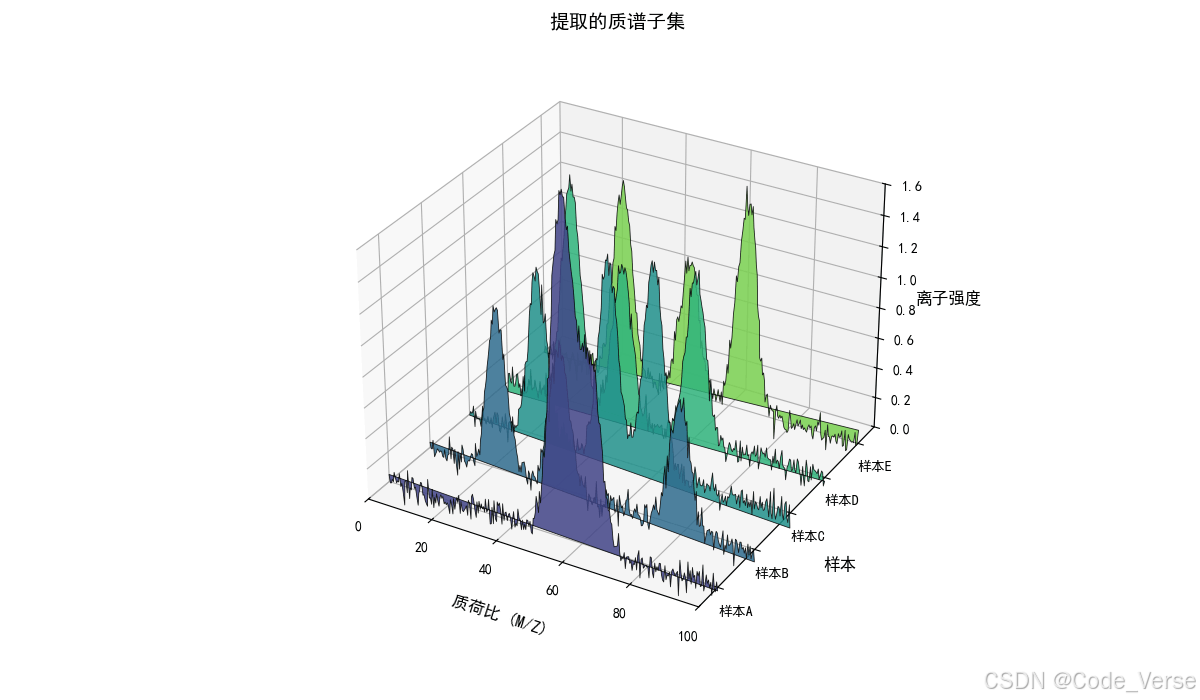

当你运行上述代码时，你会看到一个三维填充折线图。每个折线代表一个样本的光谱数据，填充区域的颜色表示不同的样本，如下图所示。
完整代码如下：
import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d.art3d import polycollection
import matplotlib.cm as cm
import matplotlib
# 设置中文和负号显示
matplotlib.rcparams['font.sans-serif'] = ['simhei']
matplotlib.rcparams['axes.unicode_minus'] = false
# 模拟数据
num_samples = 5
mz = np.linspace(0, 100, 300)
spectra = []
np.random.seed(0)
for i in range(num_samples):
peak_positions = np.random.uniform(20, 80, 3)
peak_heights = np.random.uniform(0.8, 1.5, 3)
spectrum = sum(h * np.exp(-0.5 * ((mz - p)/3)**2) for p, h in zip(peak_positions, peak_heights))
spectrum += np.random.normal(0, 0.05, len(mz))
spectra.append(spectrum)
# 创建图形
fig = plt.figure(figsize=(12, 7), facecolor='white')
ax = fig.add_subplot(111, projection='3d')
# 使用viridis色图
colors = cm.viridis(np.linspace(0.2, 0.8, num_samples))
sample_labels = ['样本a', '样本b', '样本c', '样本d', '样本e']
# 构建多边形区域
verts = []
for spectrum in spectra:
verts.append(list(zip(mz, spectrum)))
poly = polycollection(
verts,
facecolors=colors,
edgecolors='k',
linewidths=0.6,
alpha=0.85
)
ax.add_collection3d(poly, zs=range(num_samples), zdir='y')
# 设置坐标轴
ax.set_xlabel('质荷比 (m/z)', labelpad=12, fontsize=12, fontweight='bold')
ax.set_xlim(0, 100)
ax.set_ylabel('样本', labelpad=12, fontsize=12, fontweight='bold')
ax.set_ylim(-0.5, num_samples - 0.5)
ax.set_yticks(range(num_samples))
ax.set_yticklabels(sample_labels, fontsize=11)
ax.set_zlabel('离子强度', labelpad=10, fontsize=12, fontweight='bold')
ax.set_zlim(0, 1.6)
# 标题
ax.set_title('提取的质谱子集', fontsize=14, fontweight='bold', pad=20)
# 网格线美化
ax.tick_params(axis='both', which='major', labelsize=10)
ax.grid(true, linestyle='--', linewidth=0.5, alpha=0.4)
# 调整边距
fig.subplots_adjust(left=0.08, right=0.95, top=0.92, bottom=0.08)
# 显示图
plt.show()四、总结
通过以上步骤，我们用python和matplotlib库成功绘制了一个三维填充折线图。虽然代码看起来有点长，但其实每一步都很简单。你可以根据自己的需求修改数据、颜色和样式，制作出属于自己的图表。
