在这里使用的是韦东山老师的rk3568开发板，接下来我将演示如何移植qt程序到该开发板。
我们需要先搭建开发环境，编译 rk3568 linux sdk资源包。sdk包含了开发rk3568平台所需的各种软件组件、源代码、工具、库、文档以及示例代码等。这些资源旨在帮助开发人员基于rk3568芯片进行高效的软件开发、系统定制以及应用程序开发。下面将进行的操作皆在 ubuntu20.04 上执行。
一、获取sdk
1. 安装依赖
编译 rk3568 linux sdk包需要一些依赖，下面将进行安装依赖操作。
安装依赖之前，最好执行以下指令更新软件包：
sudo apt update
安装依赖：
sudo apt-get install curl python2 git ssh make gcc libssl-dev liblz4-tool expect \ g++ patchelf chrpath gawk texinfo chrpath diffstat binfmt-support qemu-user-static live-build bison \ flex fakeroot cmake gcc-multilib g++-multilib unzip device-tree-compiler python3-pip \ libncurses-dev python3-pyelftools vim mtd-utils
确保所有依赖安装完成。
编译sdk需要用到python3版本，执行以下指令切换python版本：

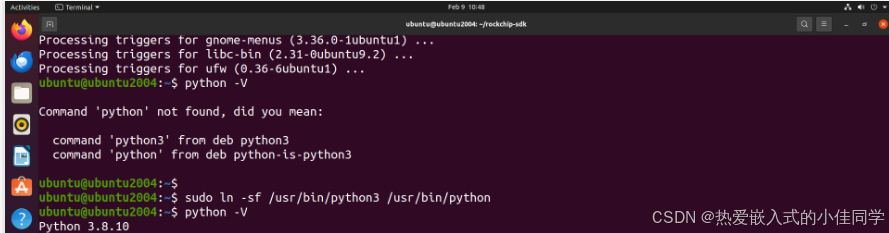

#将python链接到python3 sudo ln -sf /usr/bin/python3 /usr/bin/python #查看默认python版本 python -v
2. 获取sdk资源包
执行以下指令获取百问网公司放在远程仓库上的sdk：

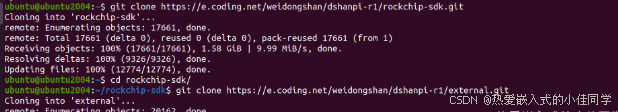

git clone https://e.coding.net/weidongshan/dshanpi-r1/rockchip-sdk.git cd rockchip-sdk/ git clone https://e.coding.net/weidongshan/dshanpi-r1/external.git git clone https://e.coding.net/weidongshan/dshanpi-r1/kernel.git git clone https://e.coding.net/weidongshan/dshanpi-r1/u-boot.git git clone https://e.coding.net/weidongshan/dshanpi-r1/buildroot.git
sdk稍微有点大，需要等待一会时间。
3. sdk工程目录介绍
拉取后，可以在当前路径下查看，目录结构如下：
. ├── app #存放上层应用 app，包括 qt 应用程序，以及其它的 c/c++应用程序。 ├── buildroot #基于 buildroot（2021）开发的根⽂件系统 ├── build.sh -> device/rockchip/common/scripts/build.sh ├── device ├── envsetup.sh -> buildroot/build/envsetup.sh ├── external #存放所需的第三方库，包括音频、视频、网络、recovery 等。 ├── kernel #linux 5.10 版本内核源码。 ├── makefile -> device/rockchip/common/makefile ├── output #存放编译输出固件 ├── prebuilts #存放交叉编译工具链。 ├── rkbin #存放 rockchip 相关的 binary 和工具。 ├── rkflash.sh -> device/rockchip/common/scripts/rkflash.sh ├── rockdev -> output/firmware #编译sdk后才会出现 ├── tools #存放常用的工具，包括镜像烧录工具、sd 卡升级启动制作工具、批量烧录工具等 └── u-boot #基于 v2017.09 版本进行开发的 uboot 源码。
4. 获取补丁包
基于 100ask-rk3568 开发板，百问网提供了一个扩展补丁包，执行以下指令，获取扩展支持仓库，然后加以应用。

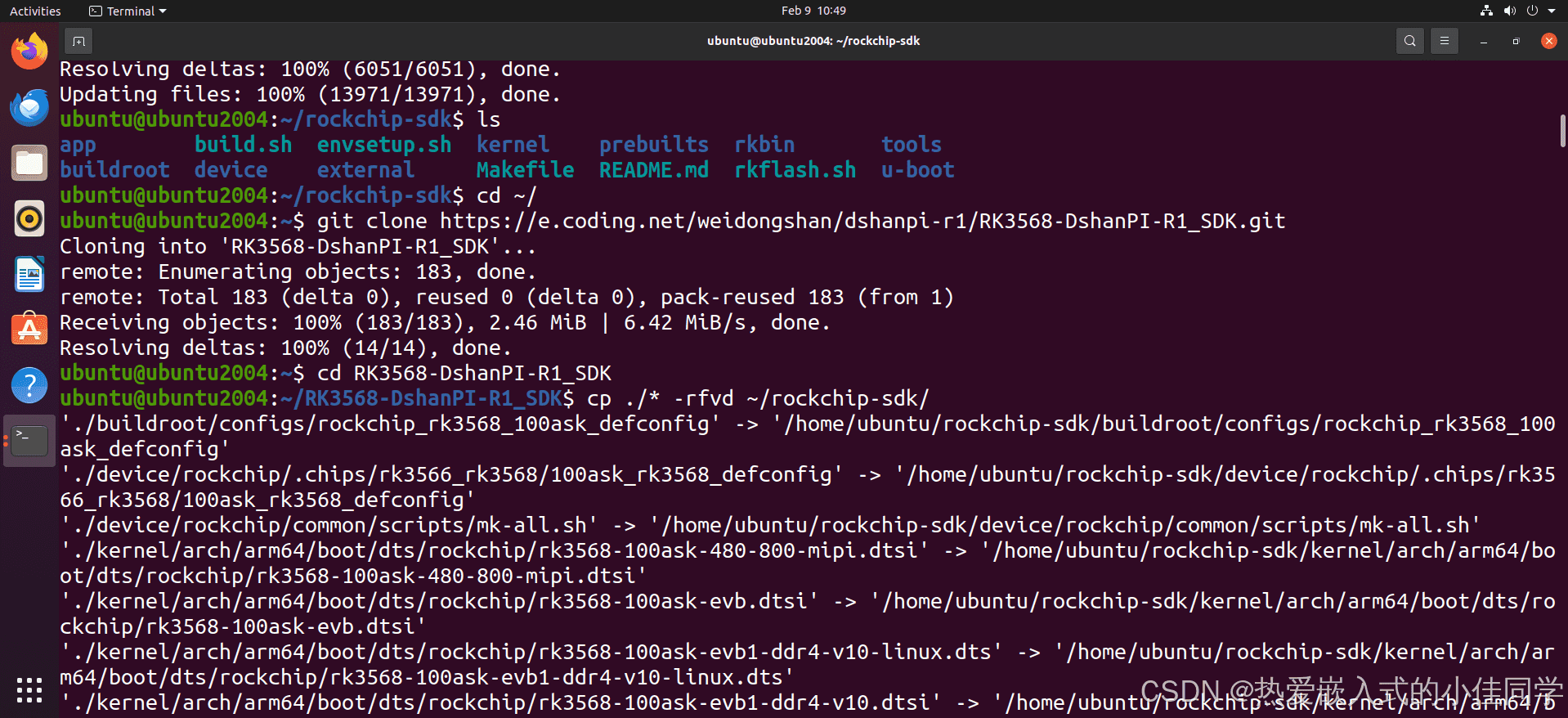

cd ~/ git clone https://e.coding.net/weidongshan/dshanpi-r1/rk3568-dshanpi-r1_sdk.git cd rk3568-dshanpi-r1_sdk cp ./* -rfvd ~/rockchip-sdk/
复制的时候，这里需要注意 rockchip-sdk 路径的位置。
二、编译固件
1. 选择板级配置文件
进入 sdk 包根目录，执行以下指令：

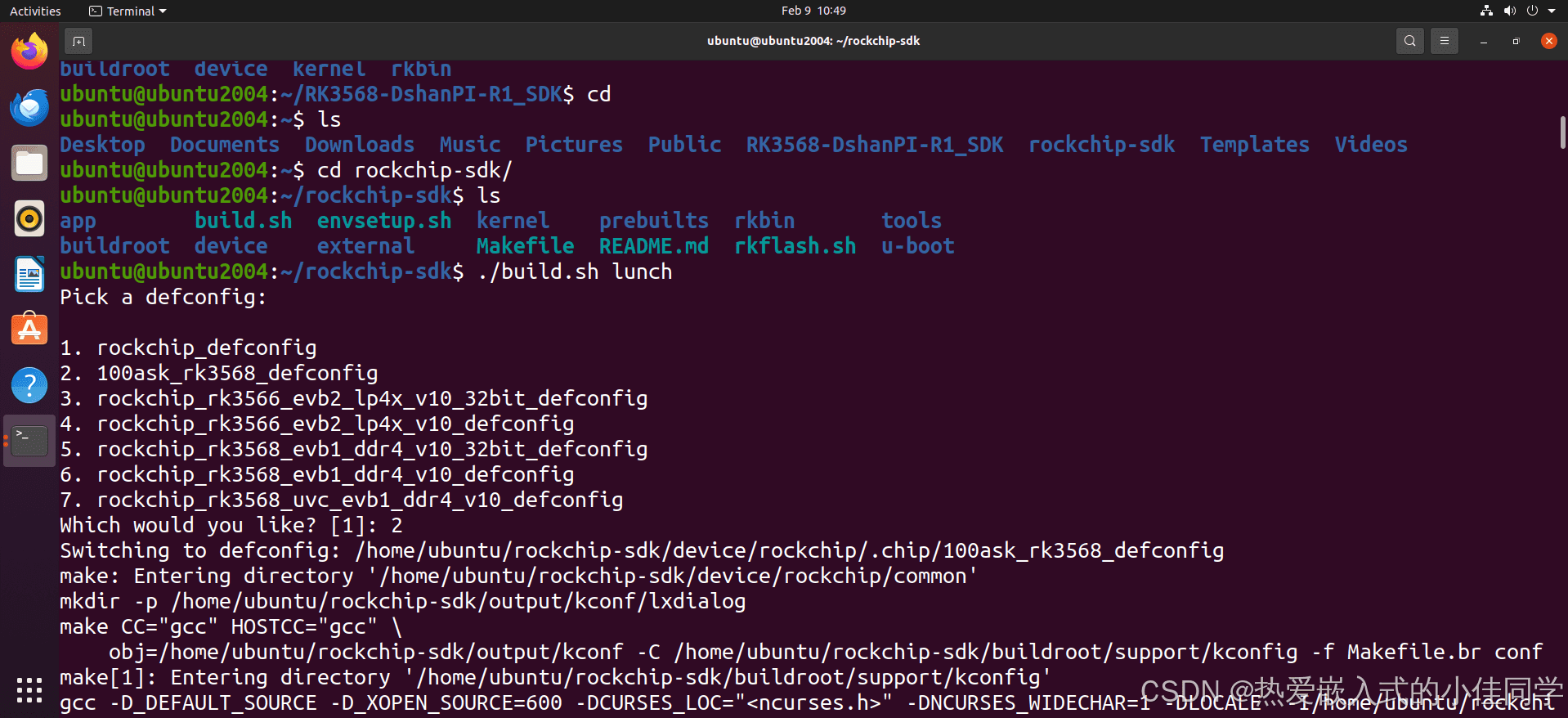

./build.sh lunch
选择 100ask_rk3568_defconfig
2. 编译
在当前目录下，执行编译所有：

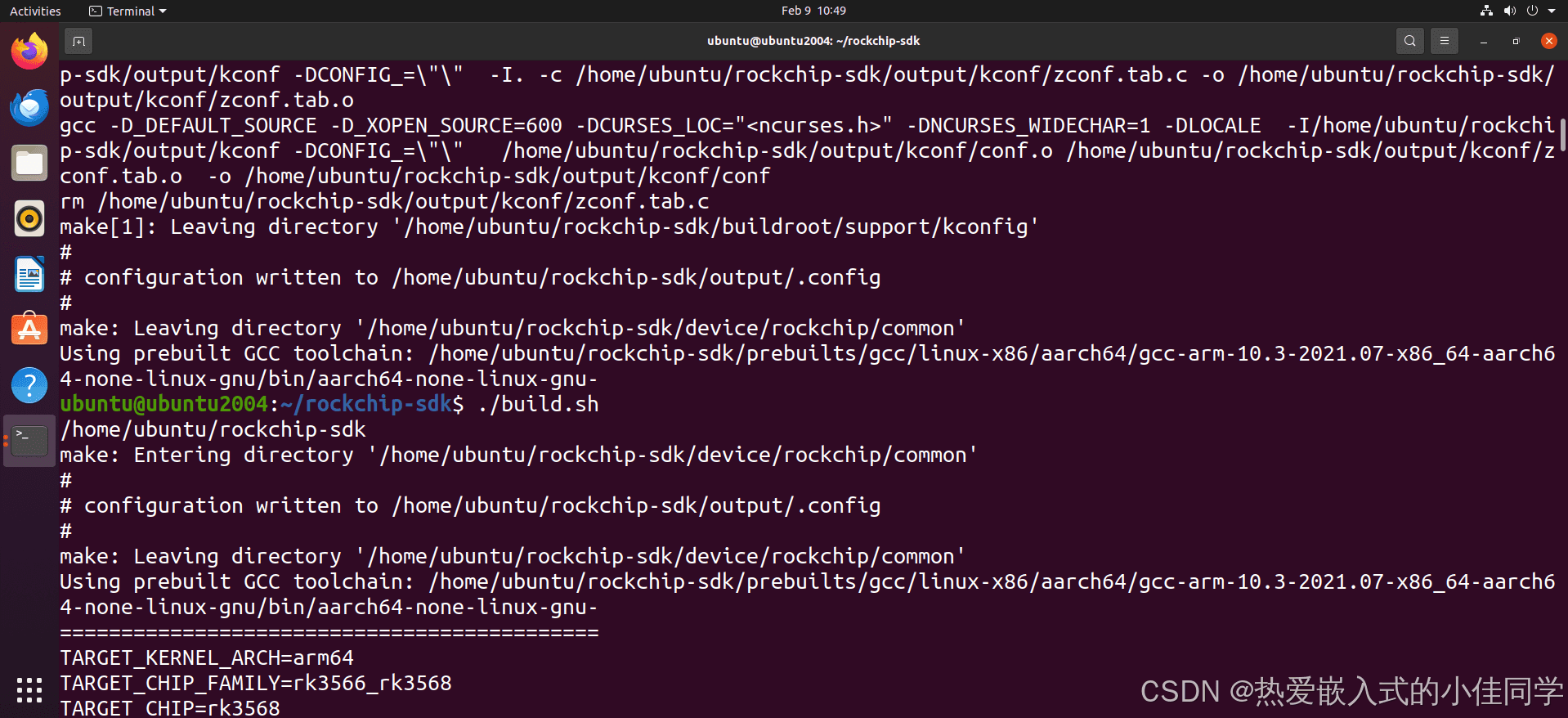

./build.sh
这个过程耗时较长，具体多久，根据电脑性能决定。

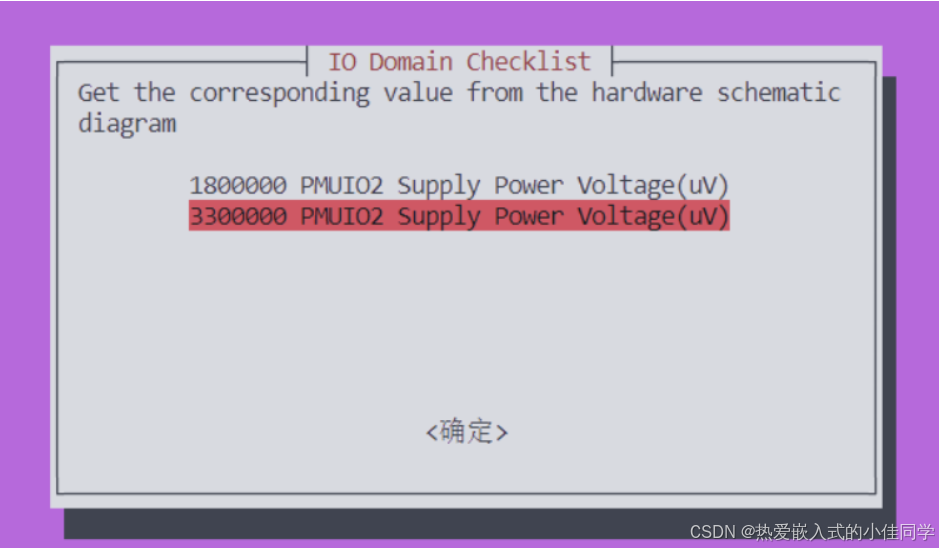

在编译过程，可能你会遇到一下界面：
这里需要选择相应的电压，根据以下电压设置进行选择：
&pmu_io_domains {
status = "okay";
pmuio2-supply = <&vcc3v3_pmu>;
vccio1-supply = <&vccio_acodec>; /*3v3*/
vccio3-supply = <&vccio_sd>; /*3v3*/
vccio4-supply = <&vcc_1v8>;
vccio5-supply = <&vcc_3v3>;
vccio6-supply = <&vcc_1v8>;
vccio7-supply = <&vcc_3v3>;
};
如果电压值选择不正确，会提示编译错误。
3. 打包固件

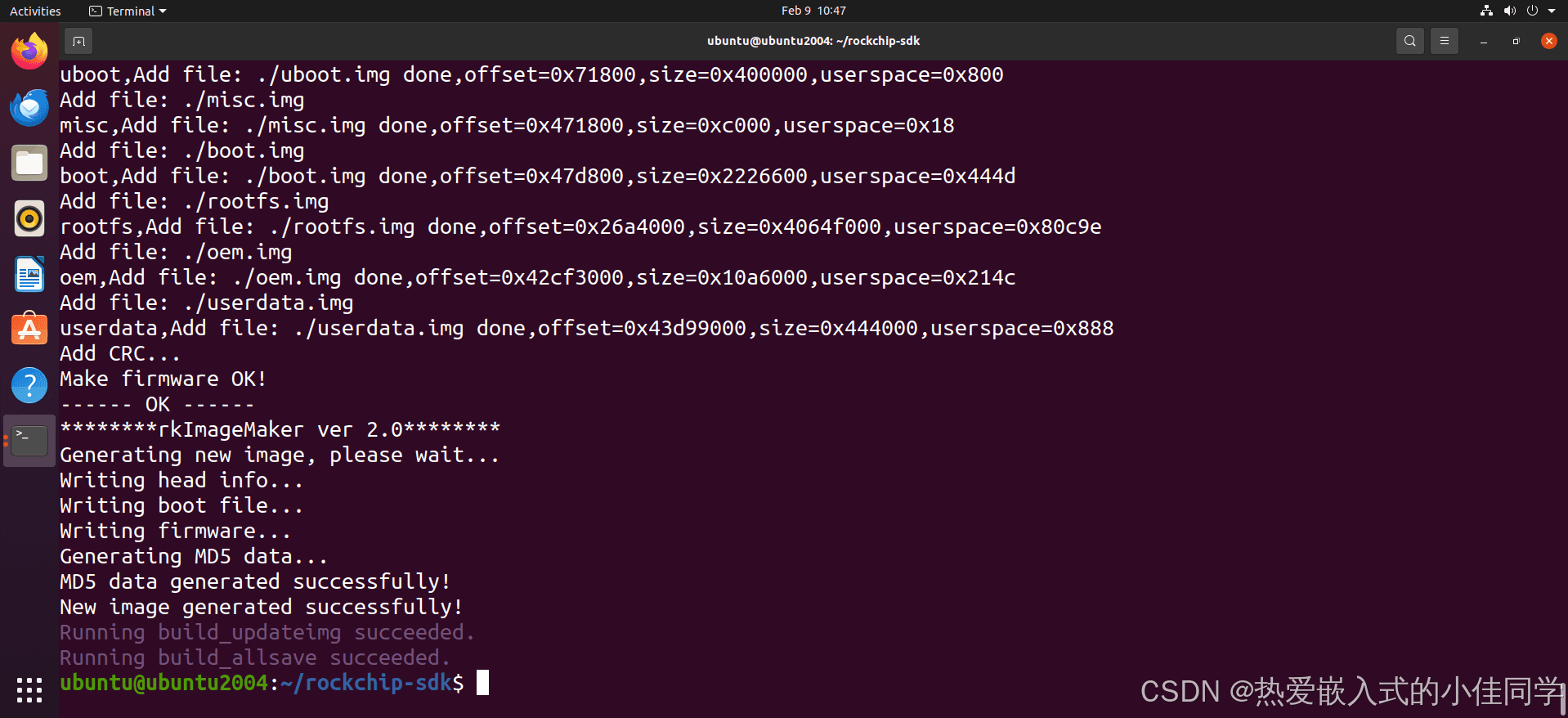

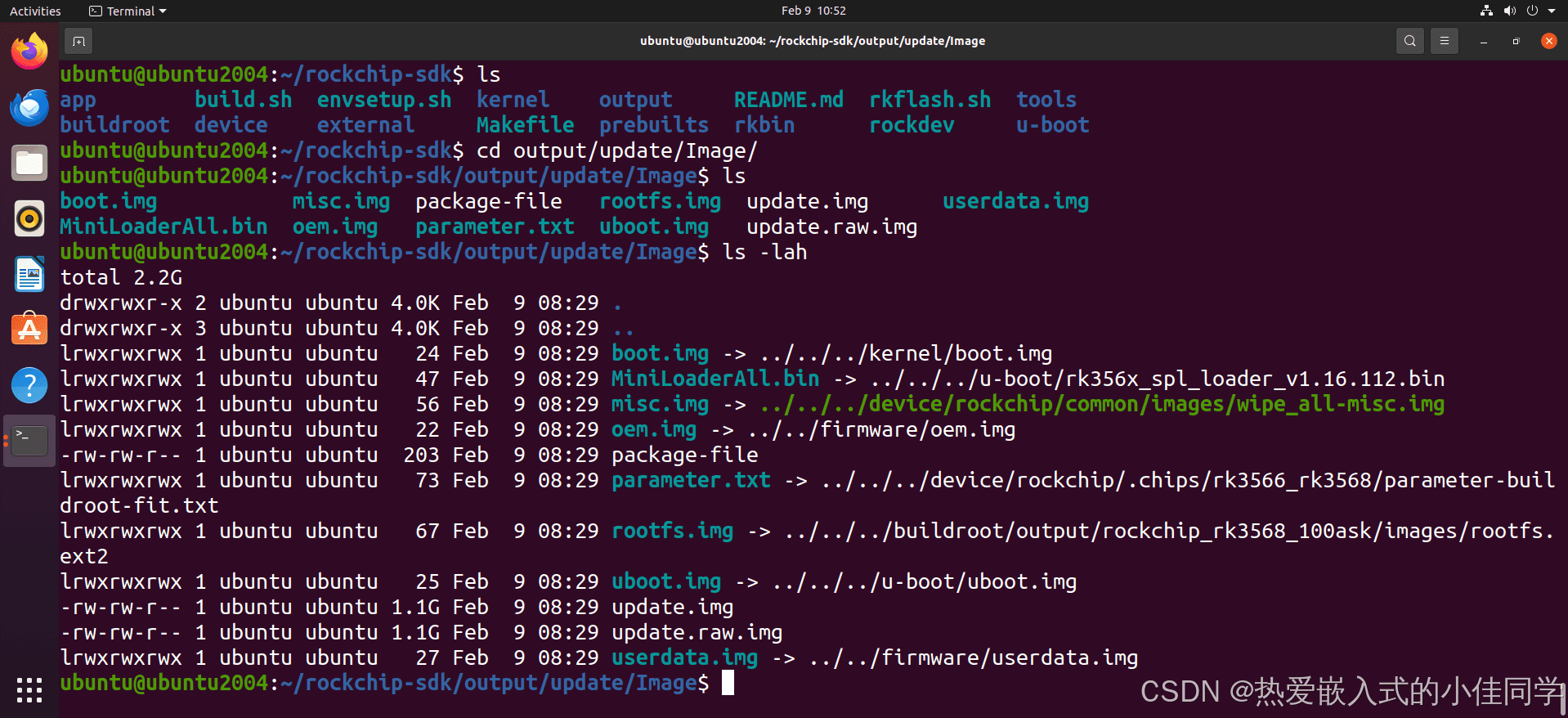

编译时长较久，等待编译完成后，sdk 会自动把用于烧录的镜像 update.img 打包到 output/update/image/ 下，如下：
4. 配置 qt5 支持
在 buildroot 环境下通过 make menuconfig 配置 qt5 支持。

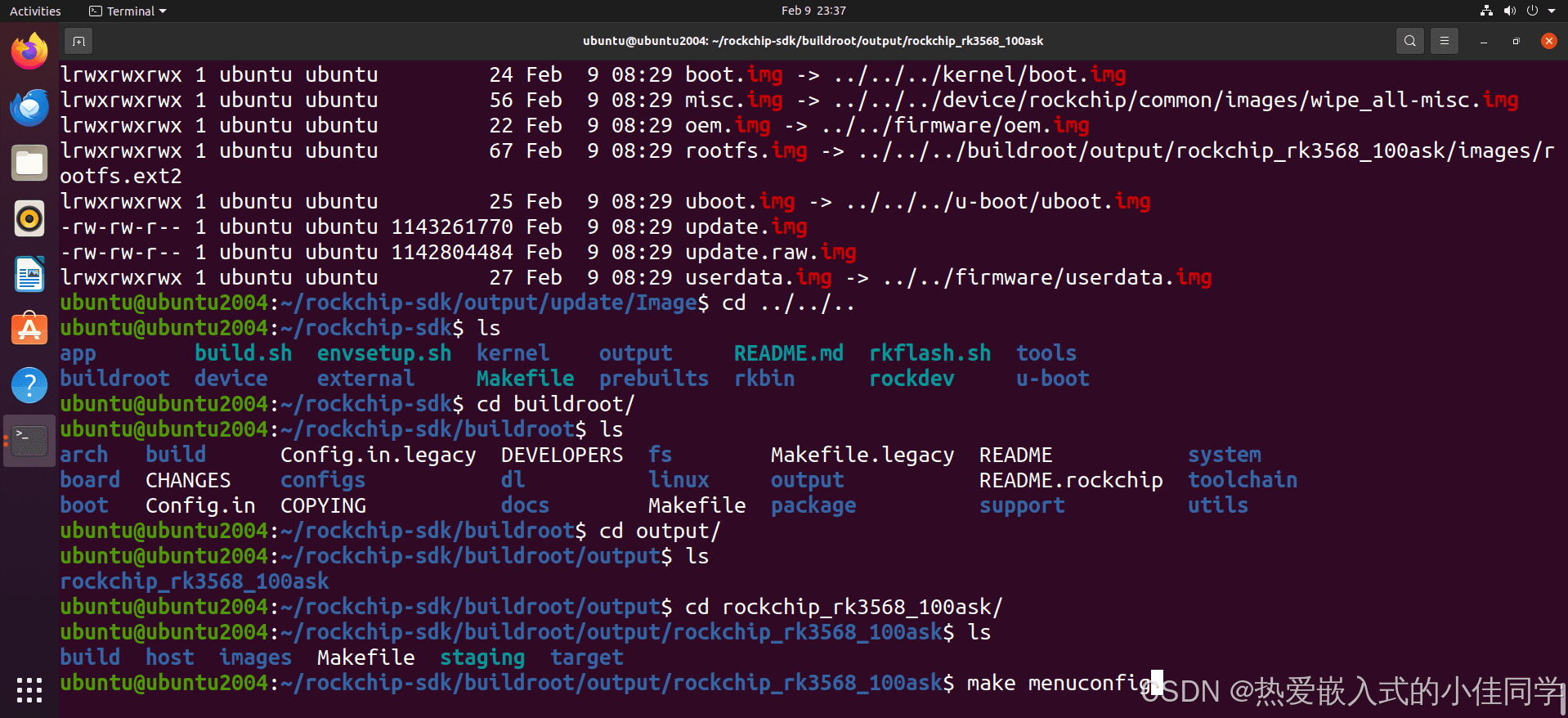

首先我们进到rockchip-sdk/buildroot/output/rockchip_rk3568_100ask目录，输入make menuconfig：

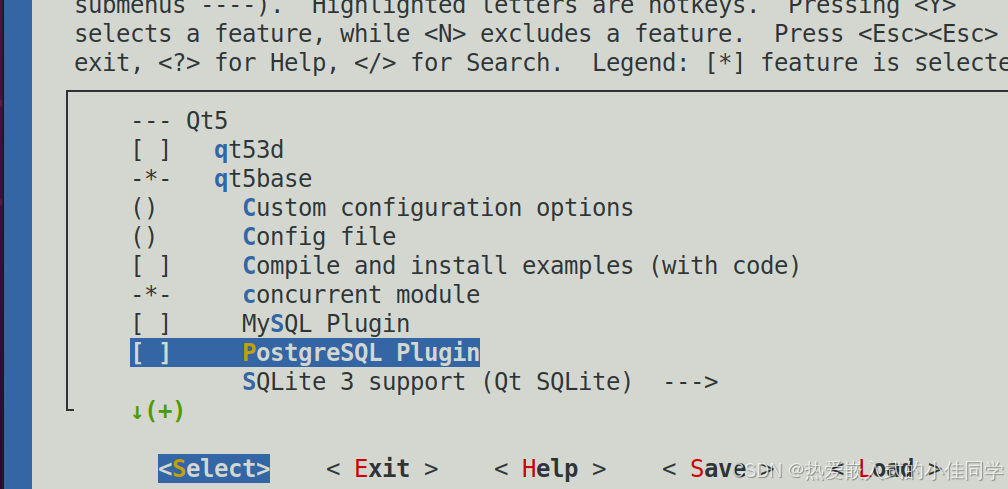

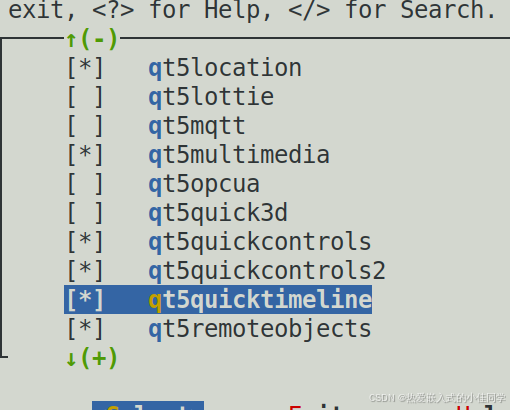

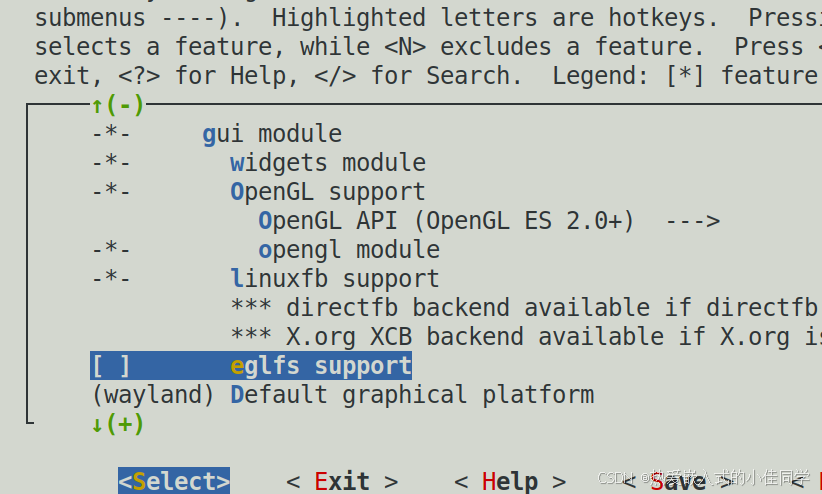

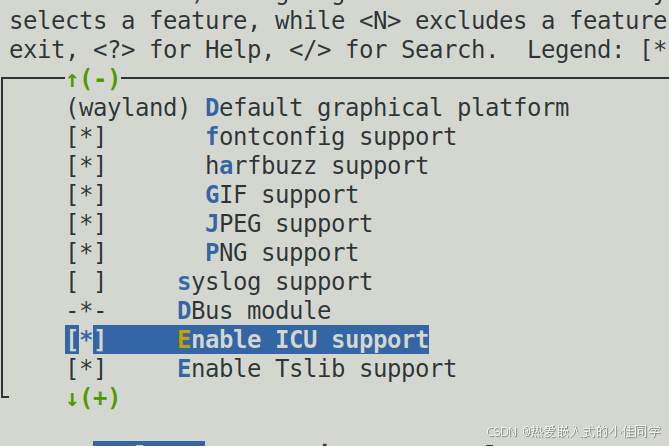

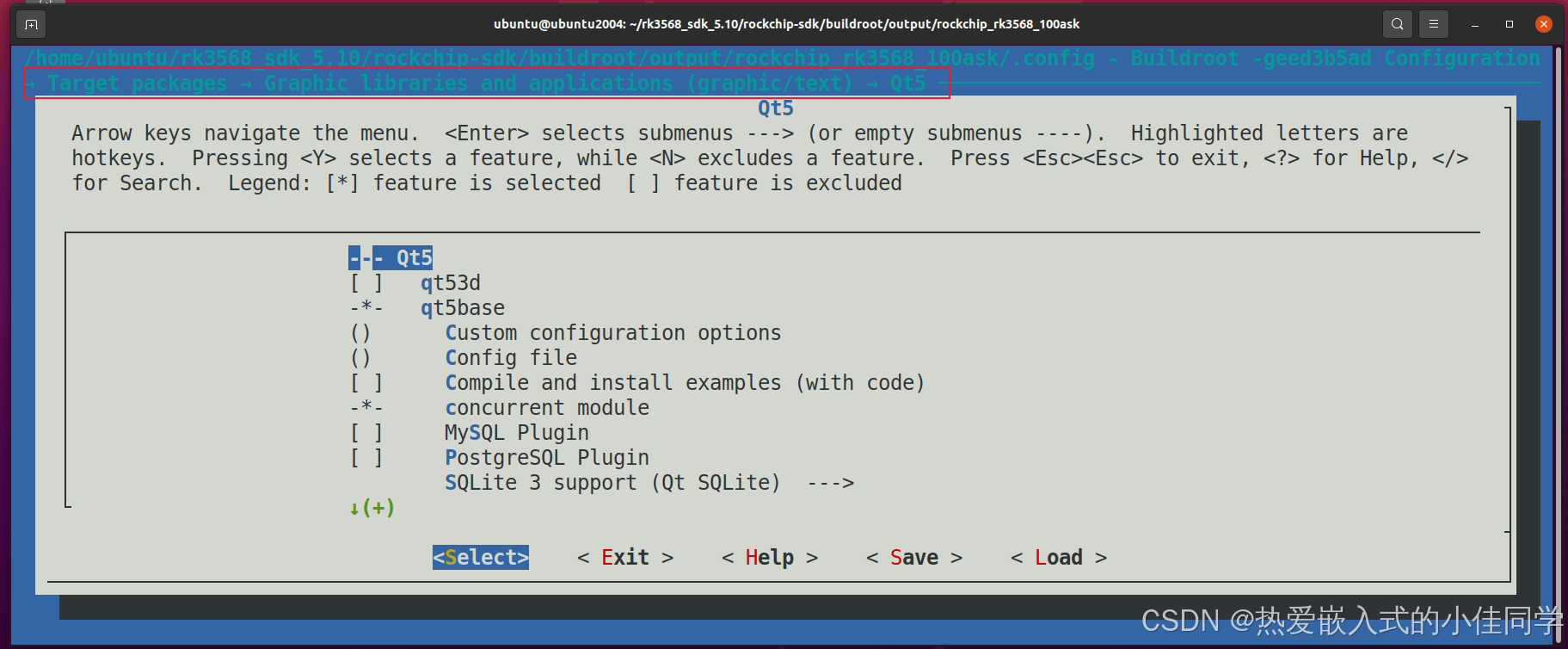

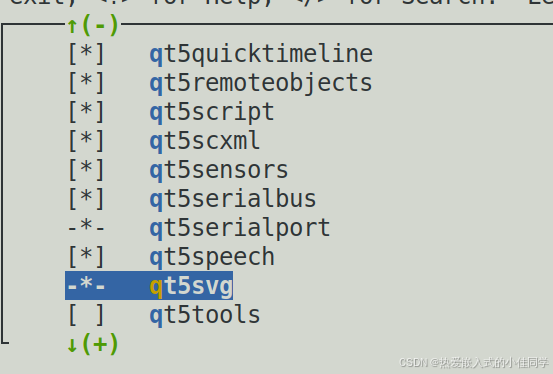

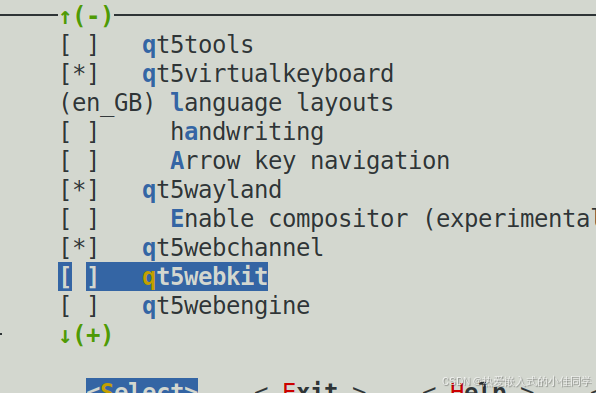

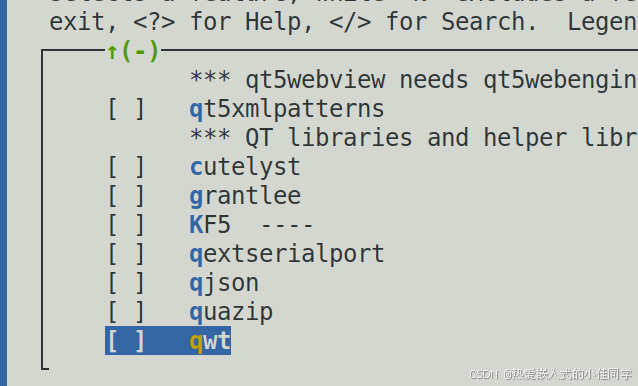

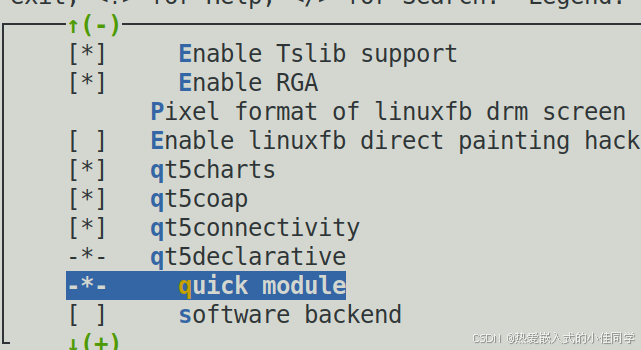

配置 qt 支持：

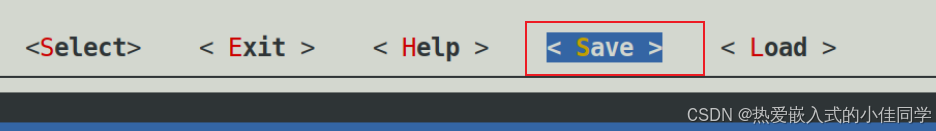

配置完后保存并退出：
执行：
make savedefconfig
然后重新回到刚刚的~/rockchip-sdk目录编译固件，等待编译完成即可。
编译时长较久，等待编译完成后，sdk 会自动把用于烧录的镜像 update.img 打包到 output/update/image/ 下，跟刚刚一样。
5. 烧写镜像

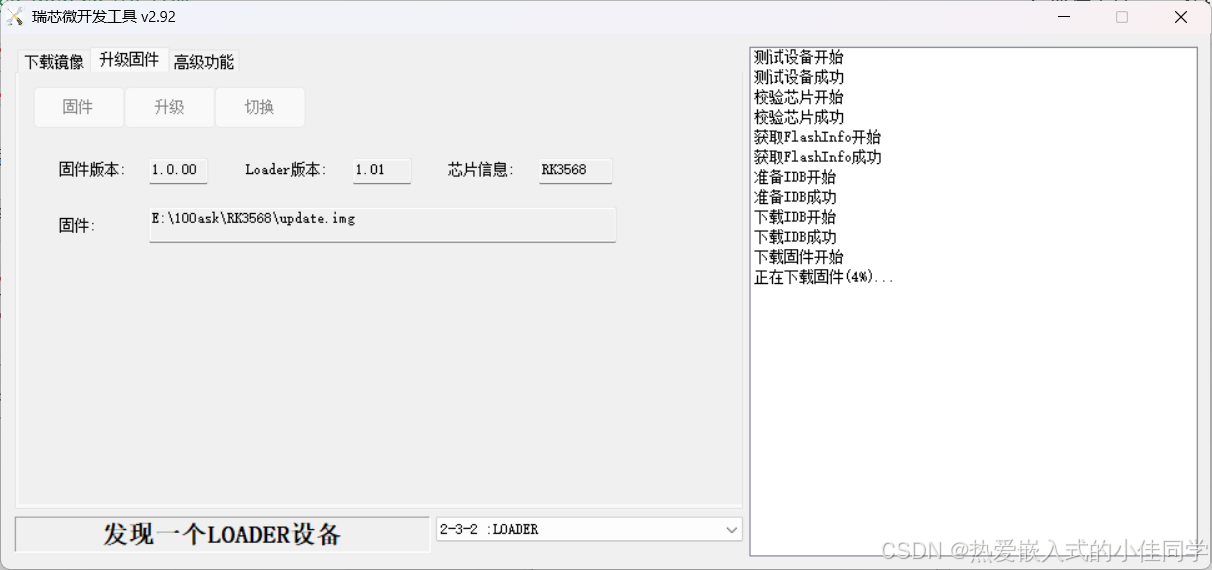

我们可以把镜像移动到 pc 端，烧写镜像：

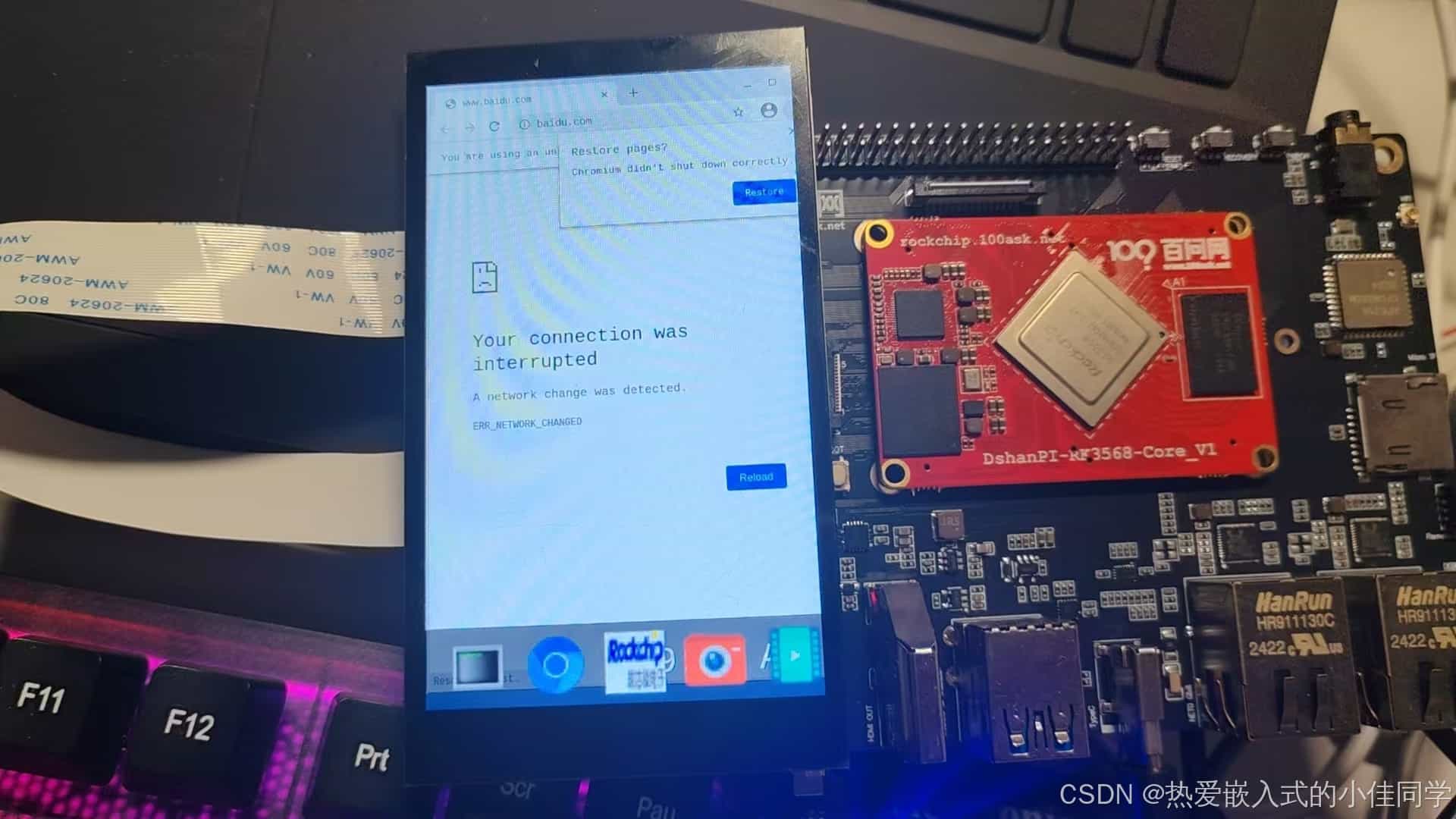

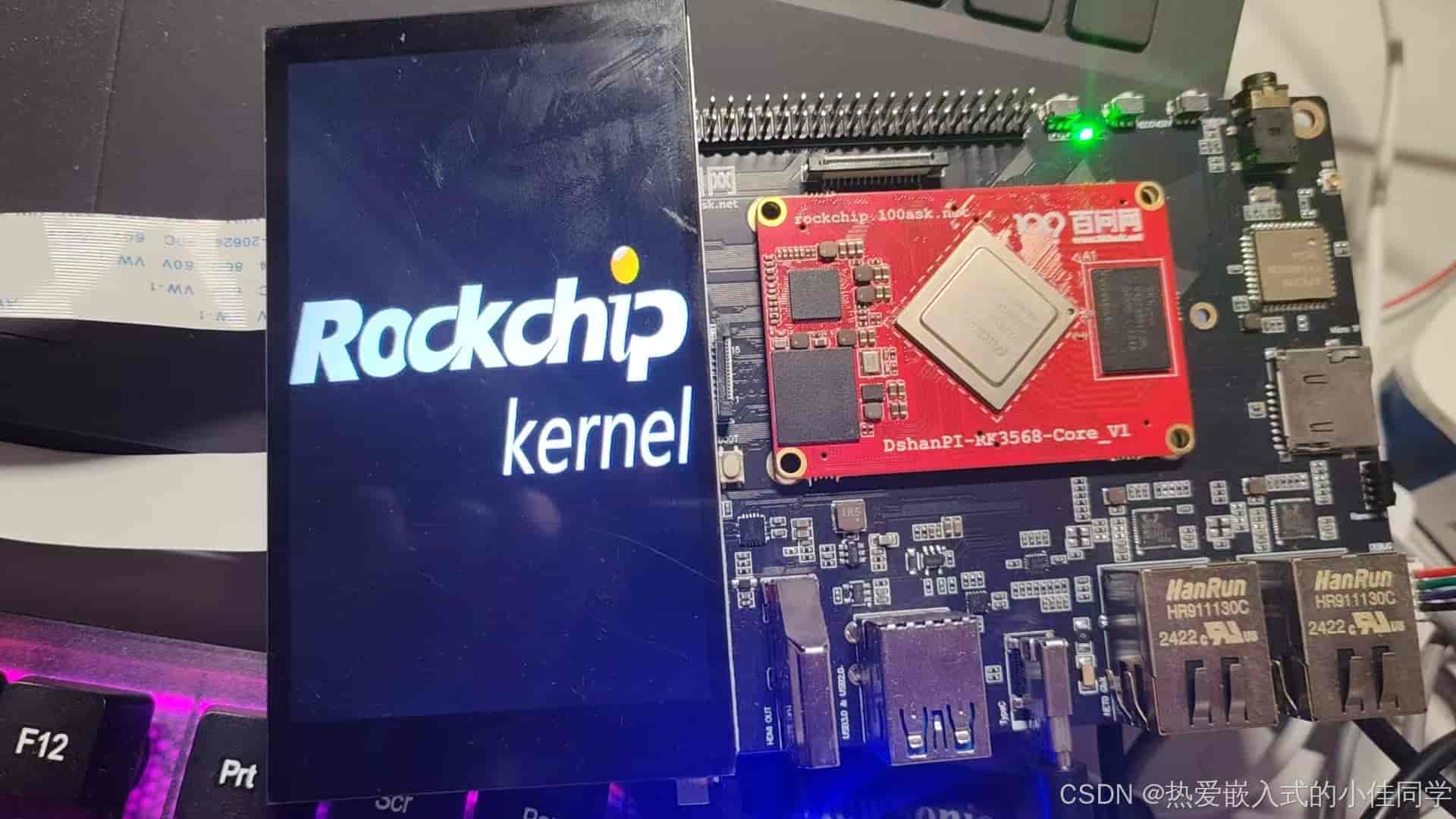

开发板上电运行：
三、linux中下载qt
1. 安装 qtcreator
qtcreator 下载网址：https://download.qt.io/official_releases/qtcreator/

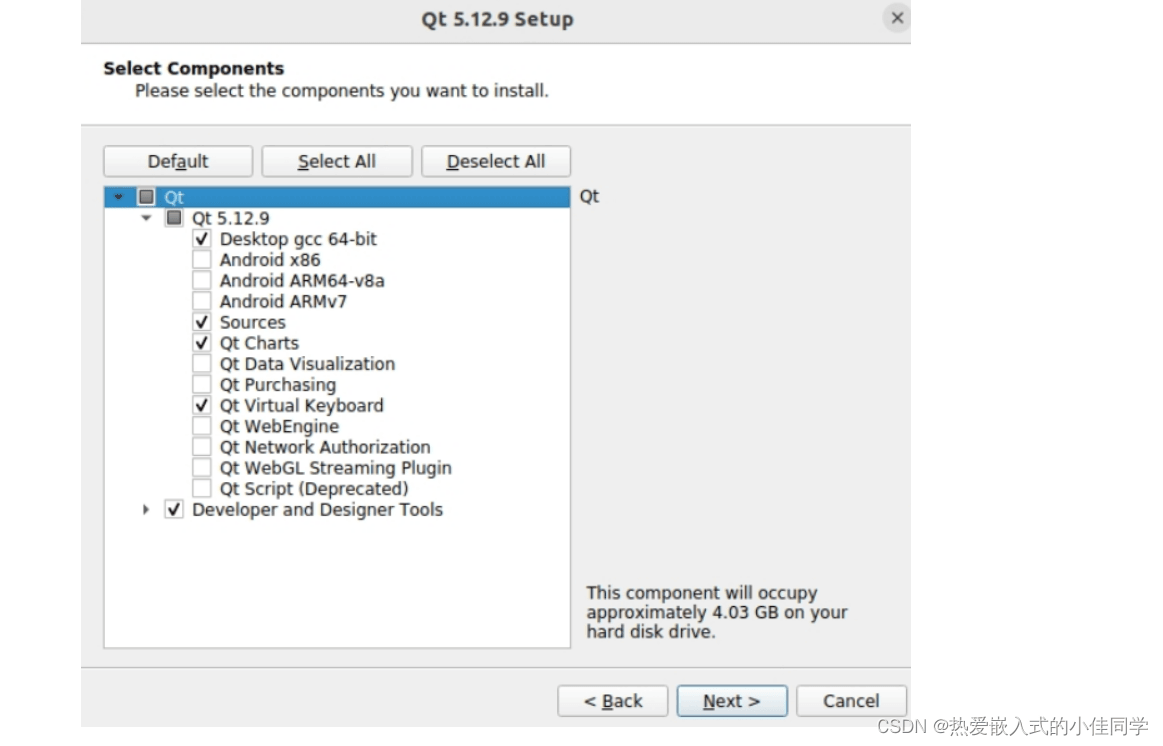

这里我使用的 qtcreator 版本为 5.12.9：

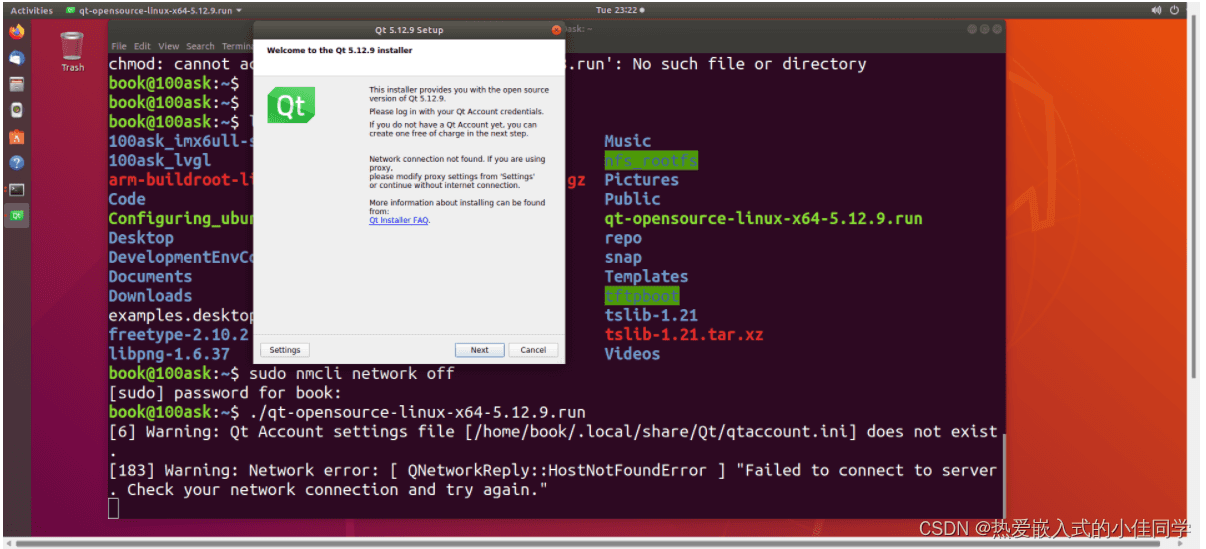

此安装过程类似 windows 下应用的安装方法，一路点击下一步即可。

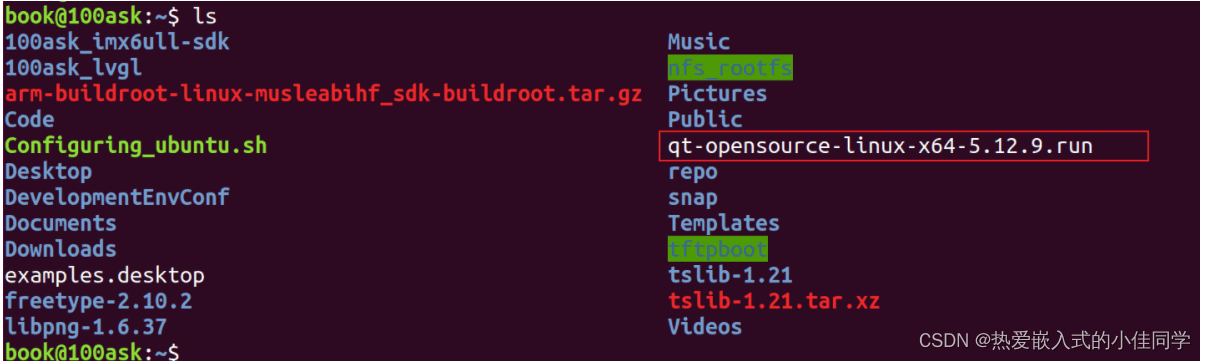

chmod +x qt-opensource-linux-x64-5.12.9.run sudo ./qt-opensource-linux-x64-5.12.9.run

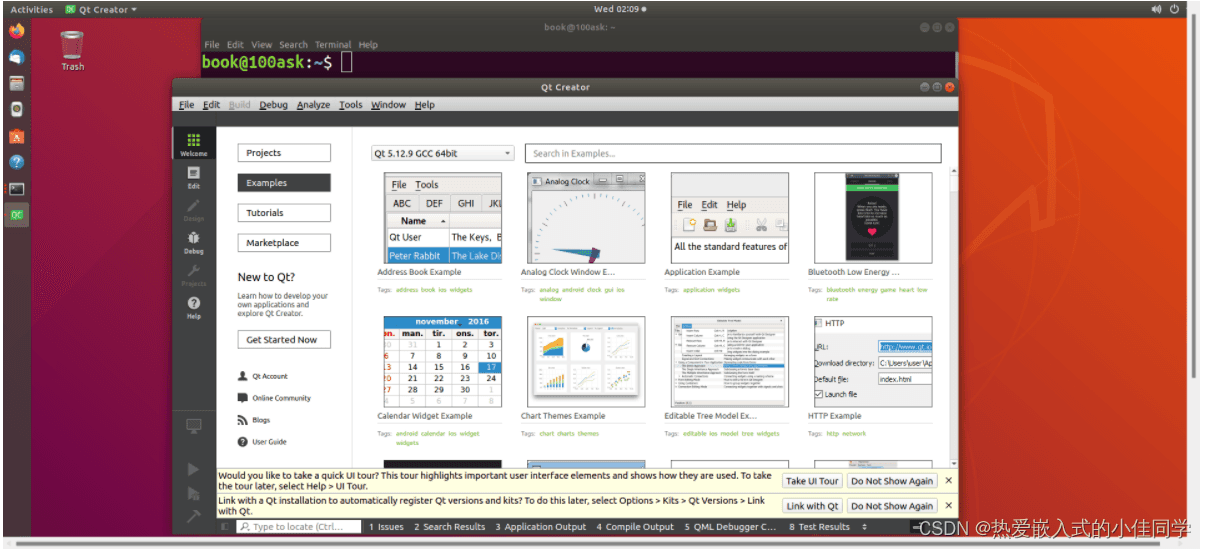

安装成功后打开qt，可以直接打开，也可以通过命令打开，命令如下：

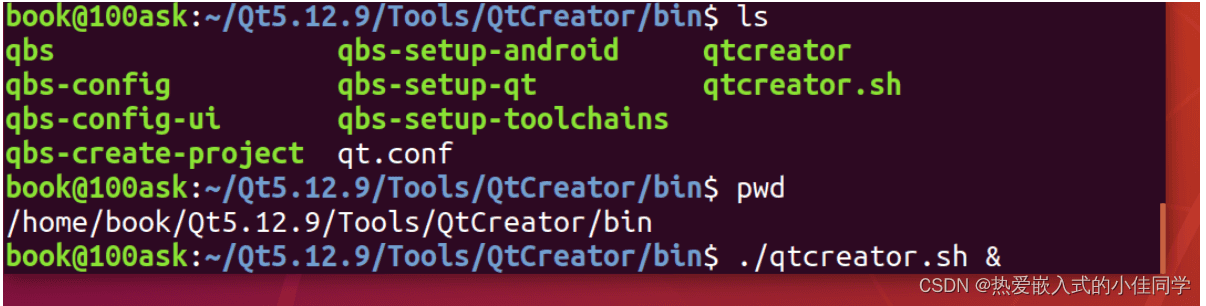

./qtcreator.sh &
这里的“&”符号代表后台运行， 不占用控制命令终端
2. 创建第一个程序

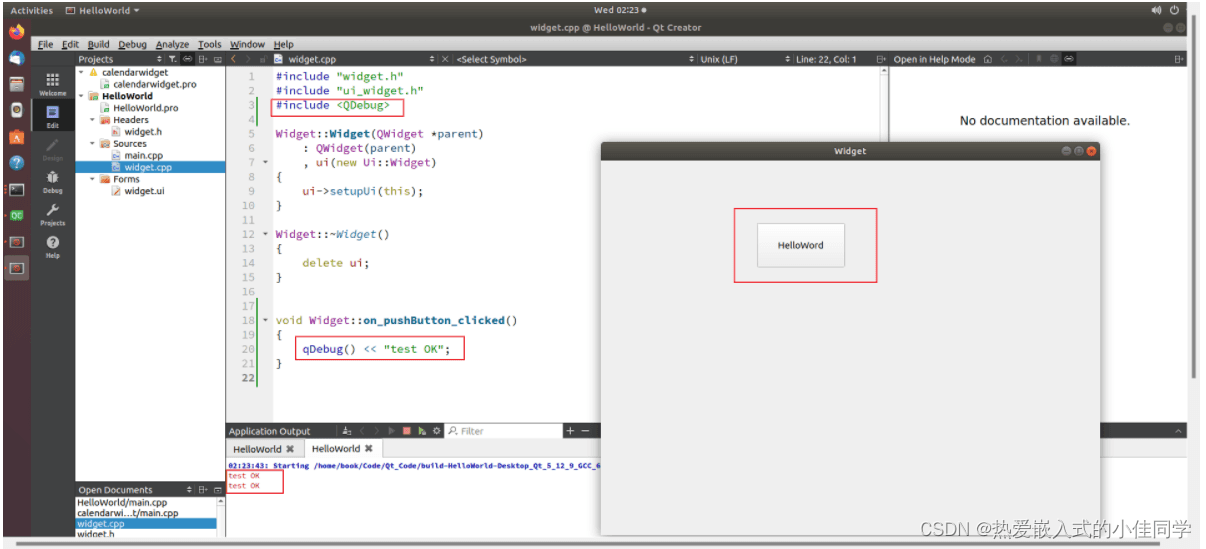

测试成功：
3. 配置 qtcreator 开发环境
在这里我们配置 qtcreator 开发环境主要是为了方便将测试程序移植到linux开发板上。
（1）打开选项界面

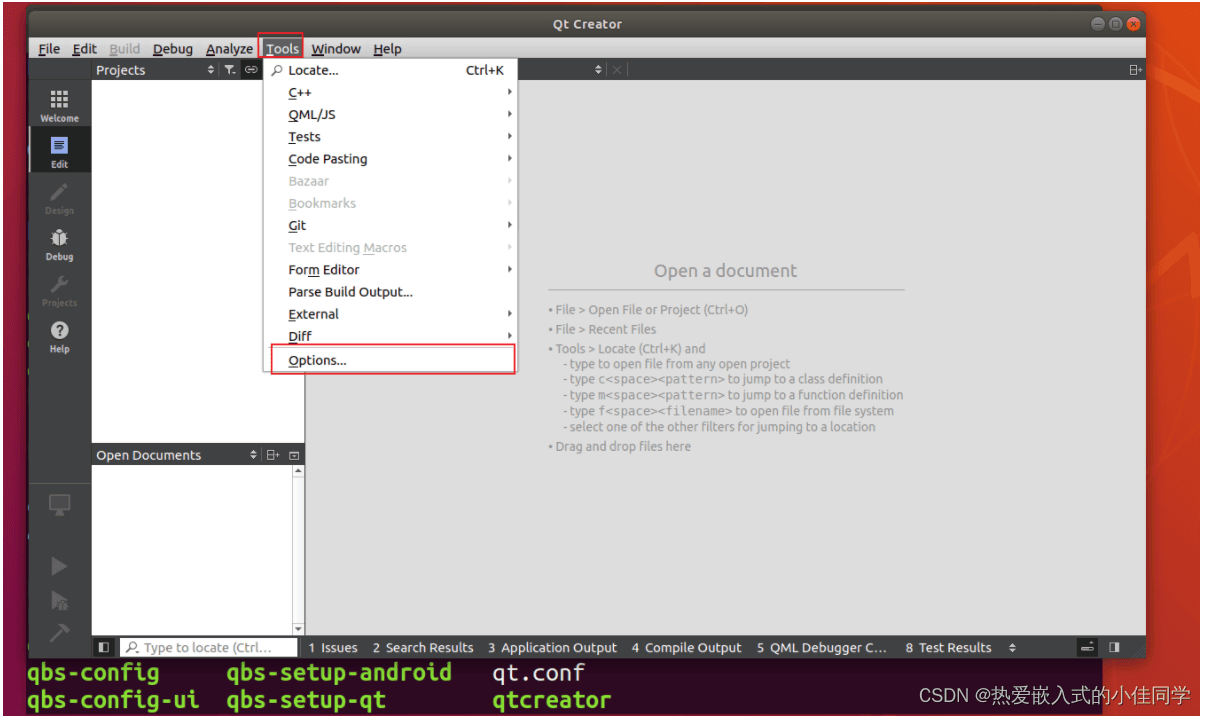

在 qtcreator 界面中，依次点击 tools -> options：
（2）选择编译器

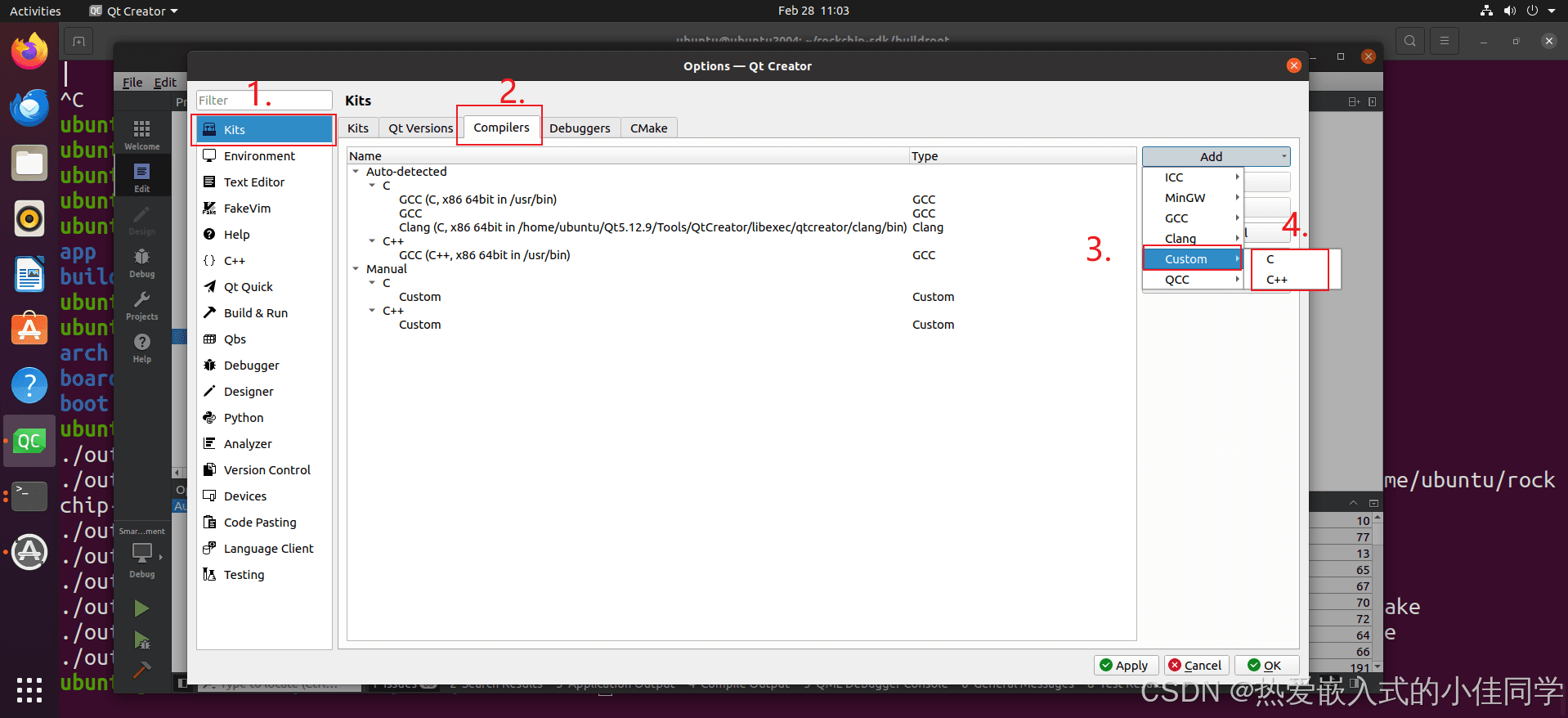

在出现的选项对话框中，在左边点击 kits，右边选择 compilers 标签，并点击 add 选择 custom->c++ 和 c
（3）设置编译器

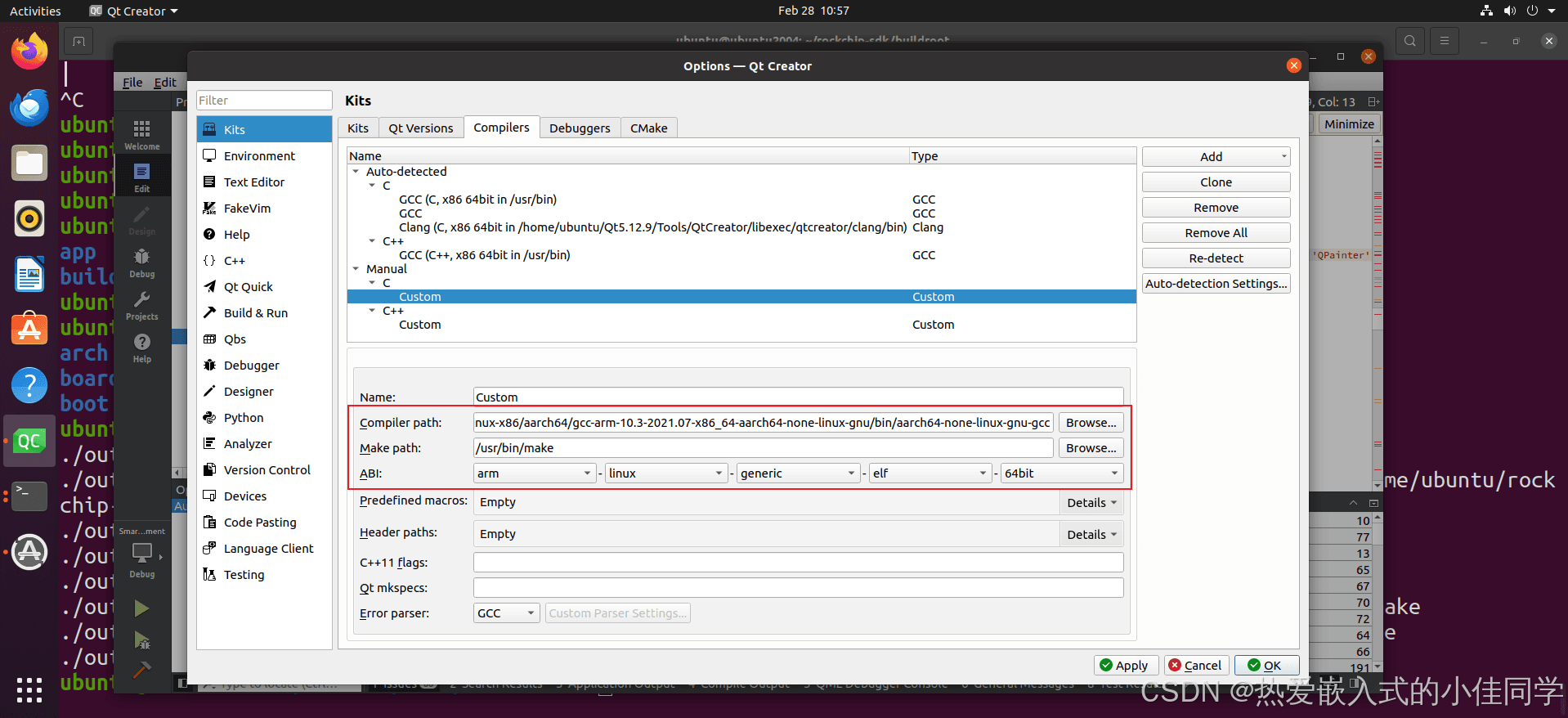

在弹出的对话框中填写以下内容: compiler path , make path 和 abi； 填写完成后，点击 apply 进行保存。

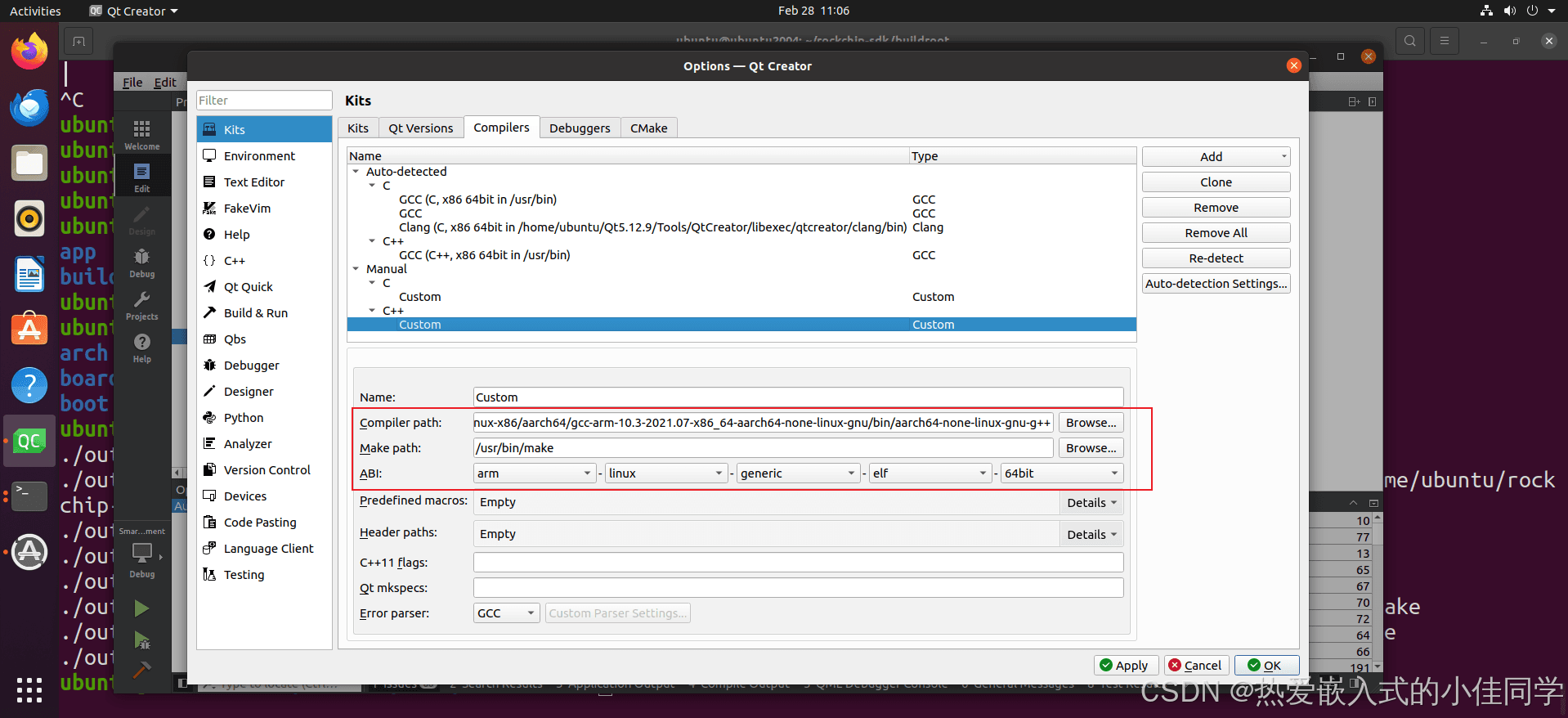

同理，也设置custom->c然后保存，如下图：
（4）添加 qt 版本

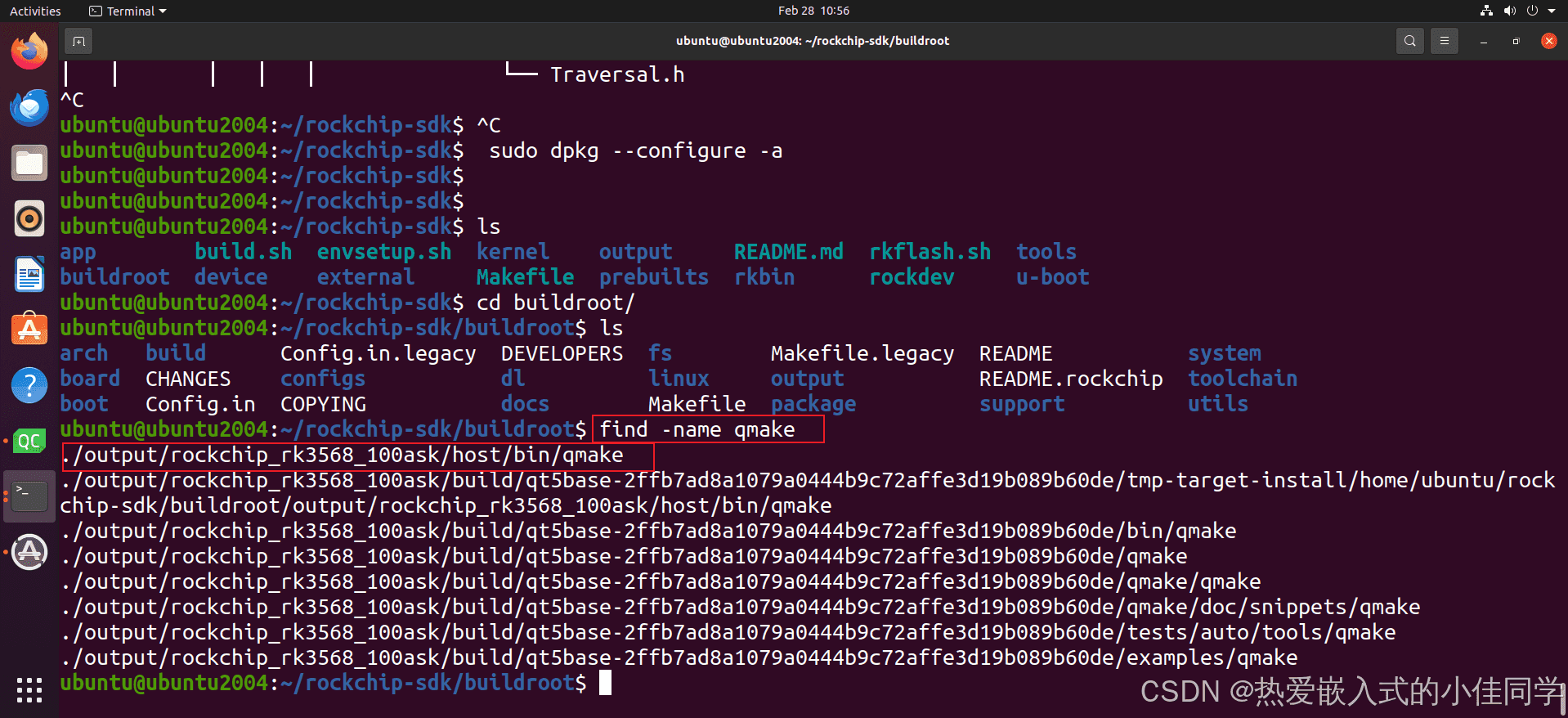

假设你已经按照上面编译出了 qt 的 sdk。 以 rk3568 为例，可以在 /home/ubuntu/rockchip-sdk/buildroot 下执行这个命令找到 qmake，记住它的目录：
find -name qmake

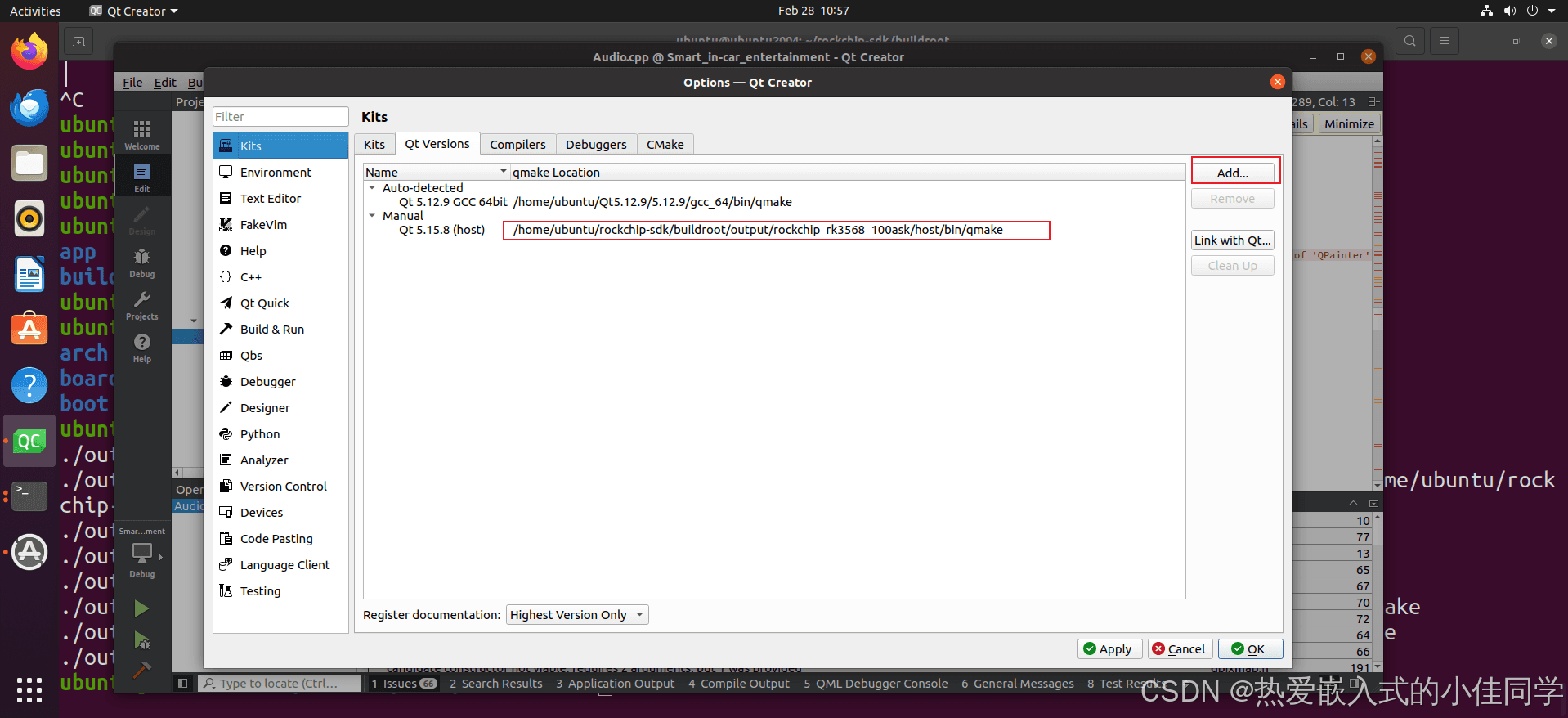

添加qmake路径：在 qt 设置界面中，选择 qt version 标签，在右侧点击“add…”，会弹出对话框,切换目录到选择 qmake 文件后，点击 open 按钮,设置完成之后，点击 apply 按钮保存。
注意：qmake 文件是 buildroot 编译根文件系统后生成的，文件在 buildroot 目录下。

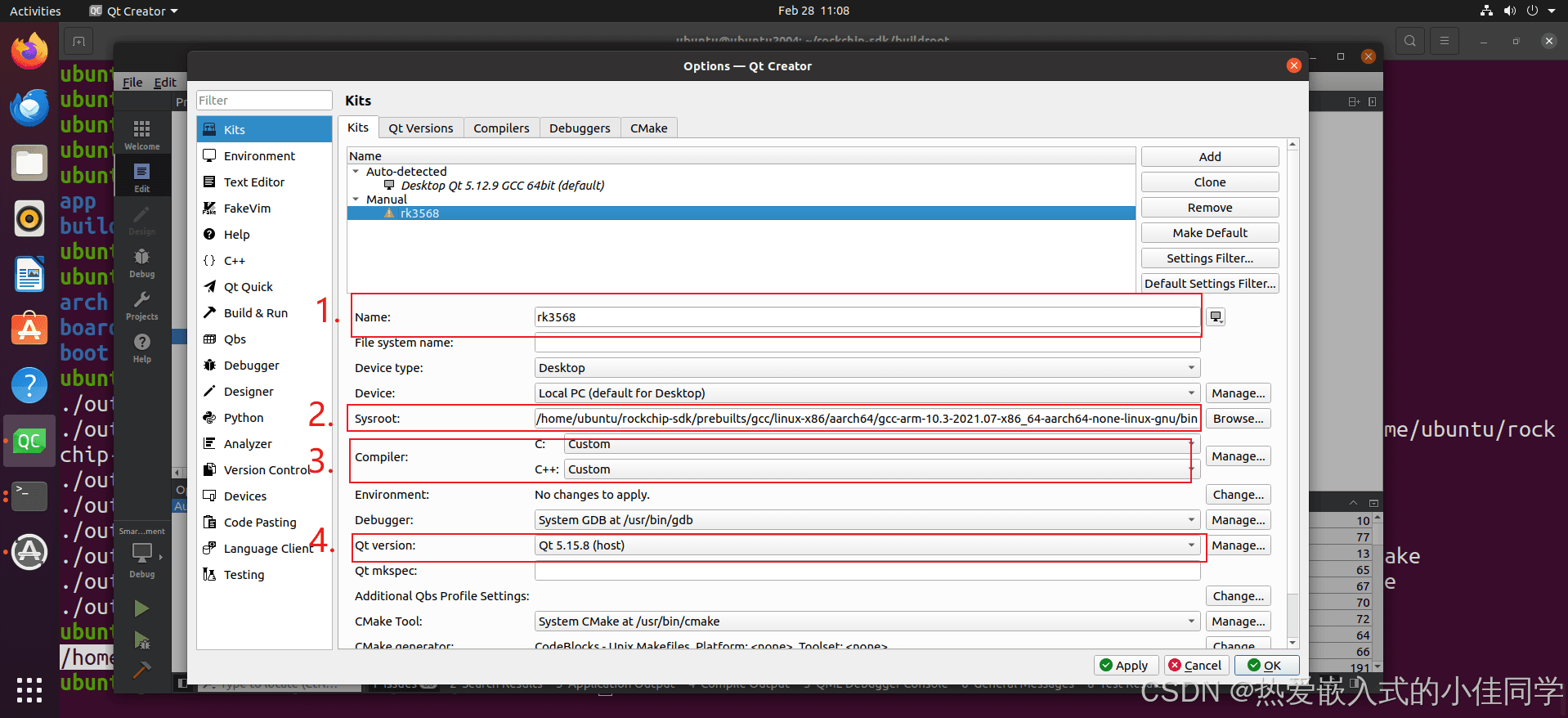

（5）配置 kit 标签
继续选择上边的kits标签，点击右侧 add，填写相应内容：
① name：输入rk3568
② sysroot：输入交叉编译工具链的目录
③ compiler：c和c++这两个选择框里，都选择custom
④ qtversio：选择上图中配置的“qt5.15.8 (host) ”
配置完成后点击apply，点击ok。
四、移植第一个qt程序到rk3568开发板
1. 创建第一个移植程序
第1步 新建项目：
运行qtcreator后，在菜单栏选择 file -> new file or project
选择项目类型：

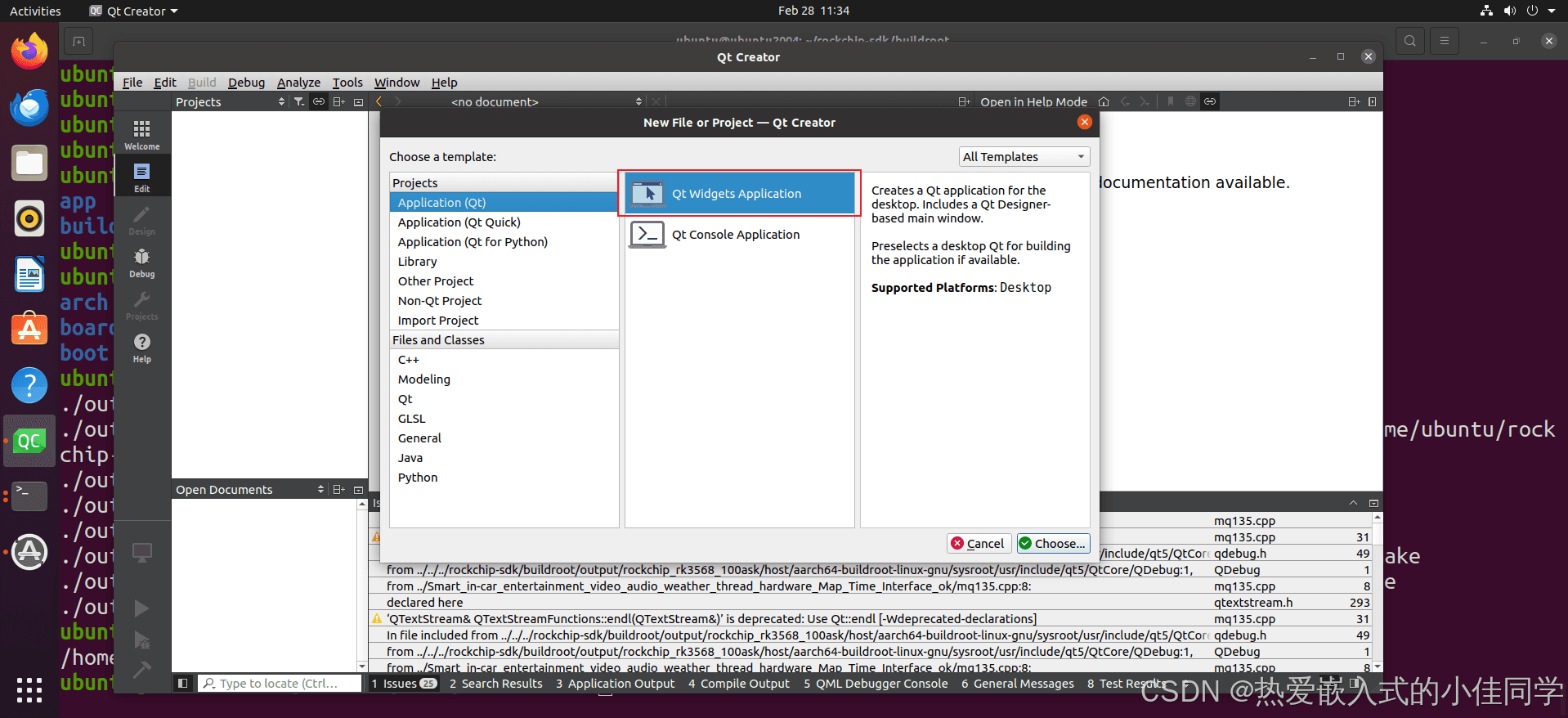

在打开的对话框中,依次选择 application -> qt widgets application ,点击 choose… , 如下图所示:
第2步 输入项目名字、设置保存位置：

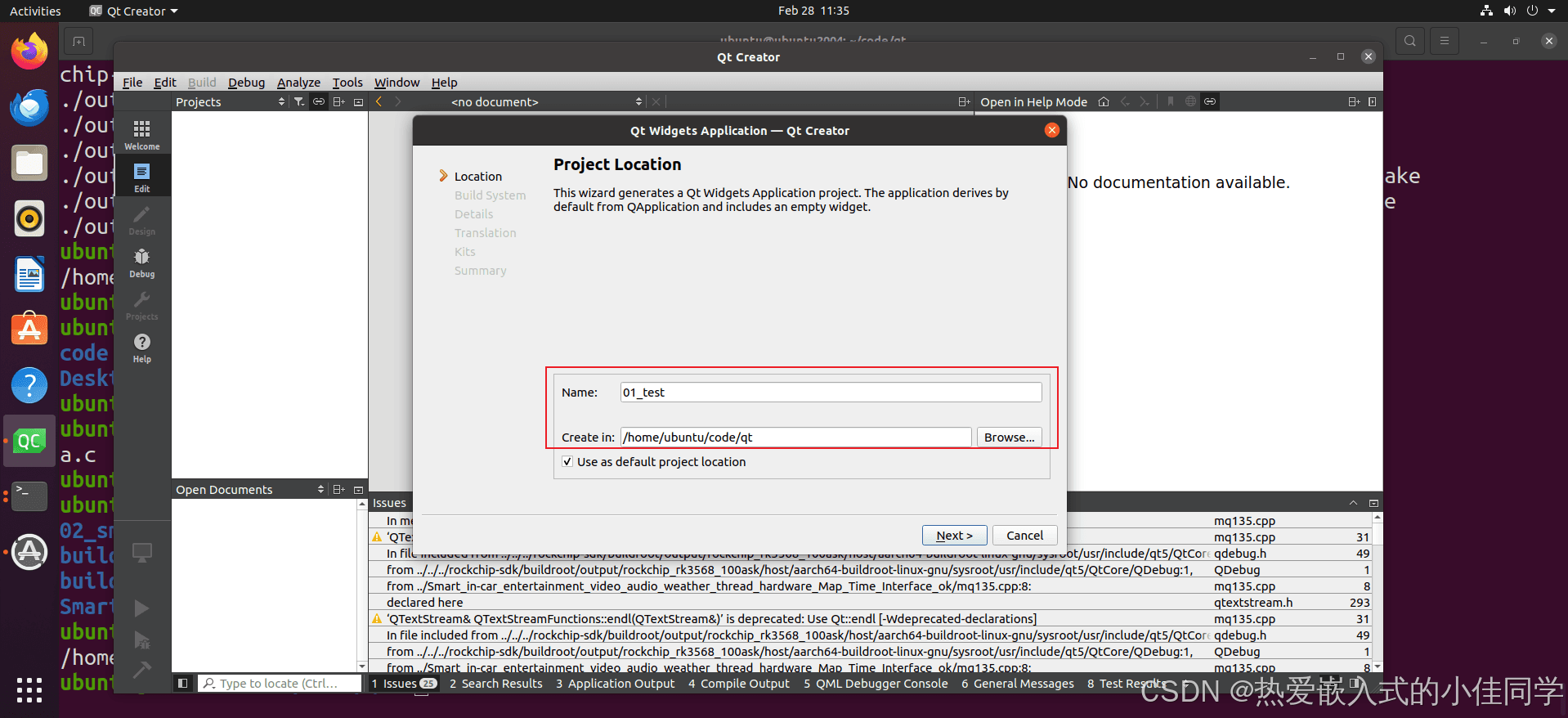

在弹出的qt widgets application对话框中,设置项目名称为01_test，create in一栏填写项目的存储路径，点击next。如下：

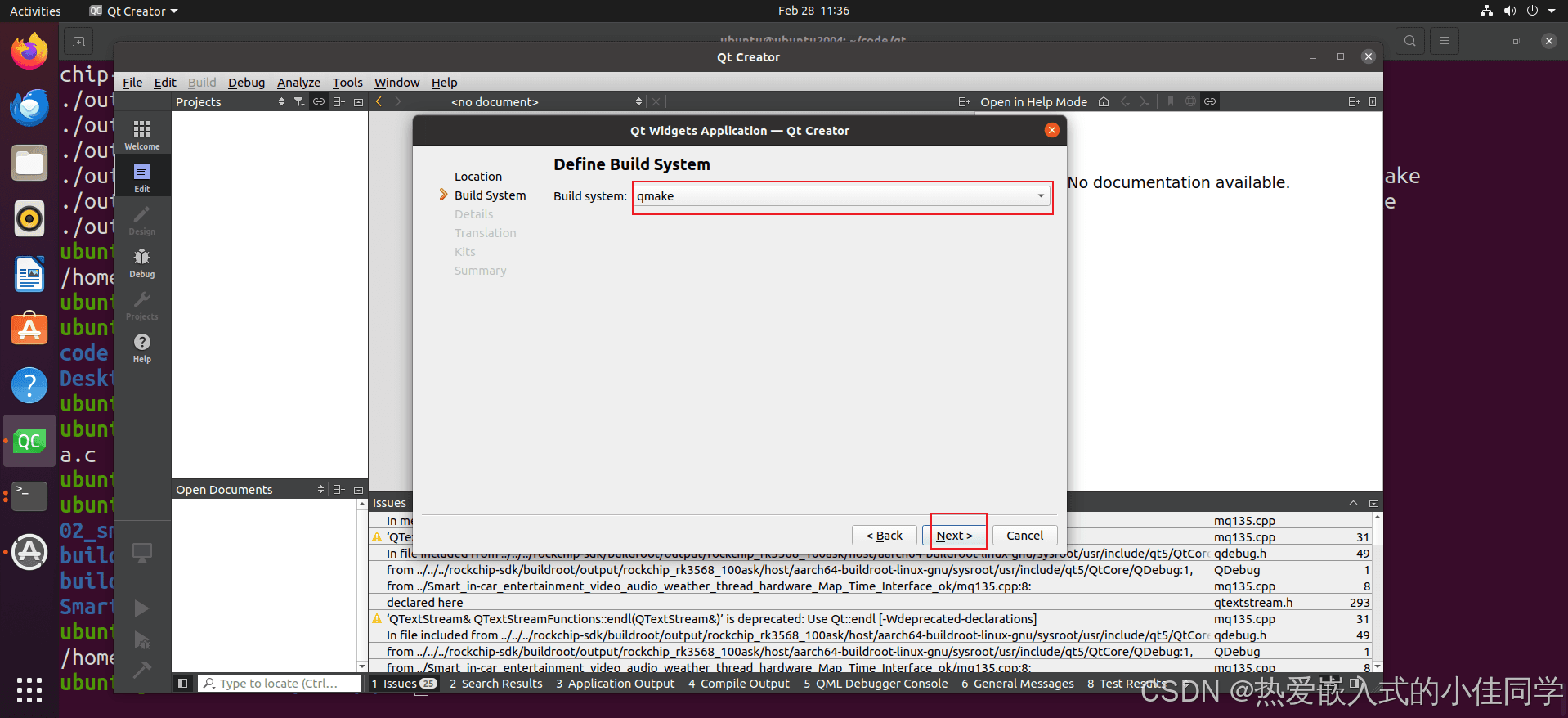

第3步 设置构建系统，然后点击 next 进入下一步，如下:
第4步 选择基类：
当前的的应用继承自哪种widget,默认选择qmainwindow,然后点击 next 进入下一步。
第5步 默认none，继续点击next：

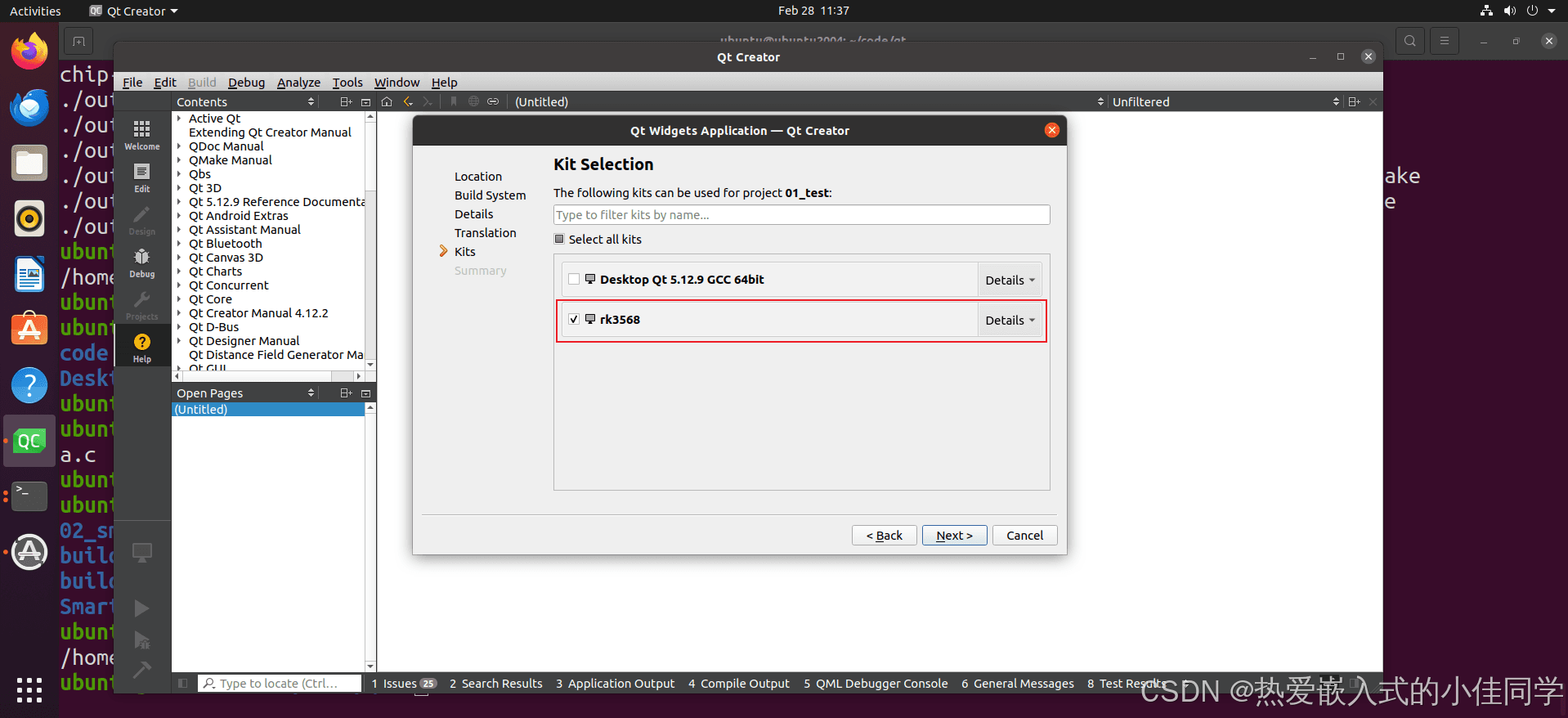

第6步 选择之前添加好的 kits，继续点击next：

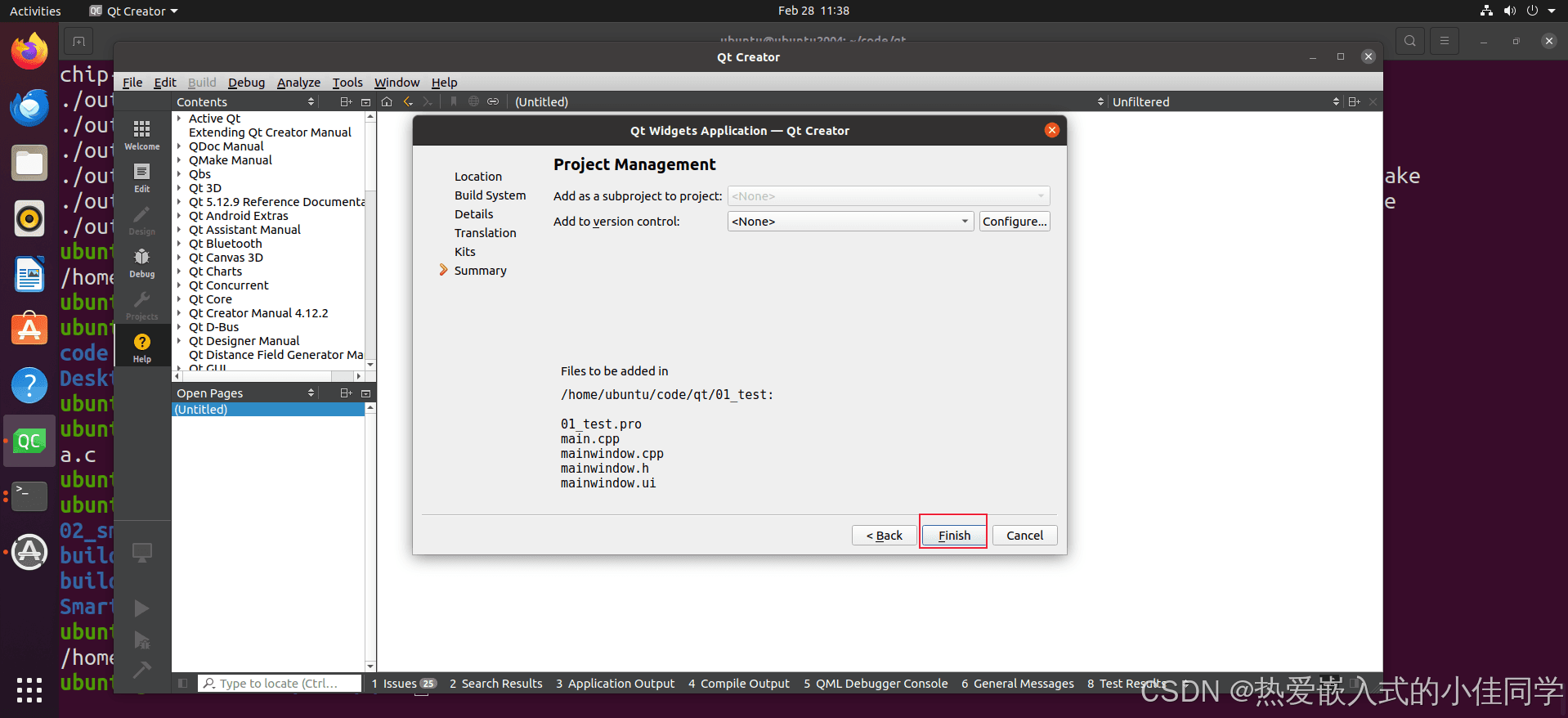

第7步 完成项目创建：
以上信息填写完后，点击finish，完成01_test项目的创建。
2. 编译qt程序
第1步 修改界面：
双击左侧的 forms 里的 mainwindow.ui 文件，打开 design 视图。
然后如下图所示，从左侧display widgets 栏目下，拖动 label 和 pushputton到中间的区域。

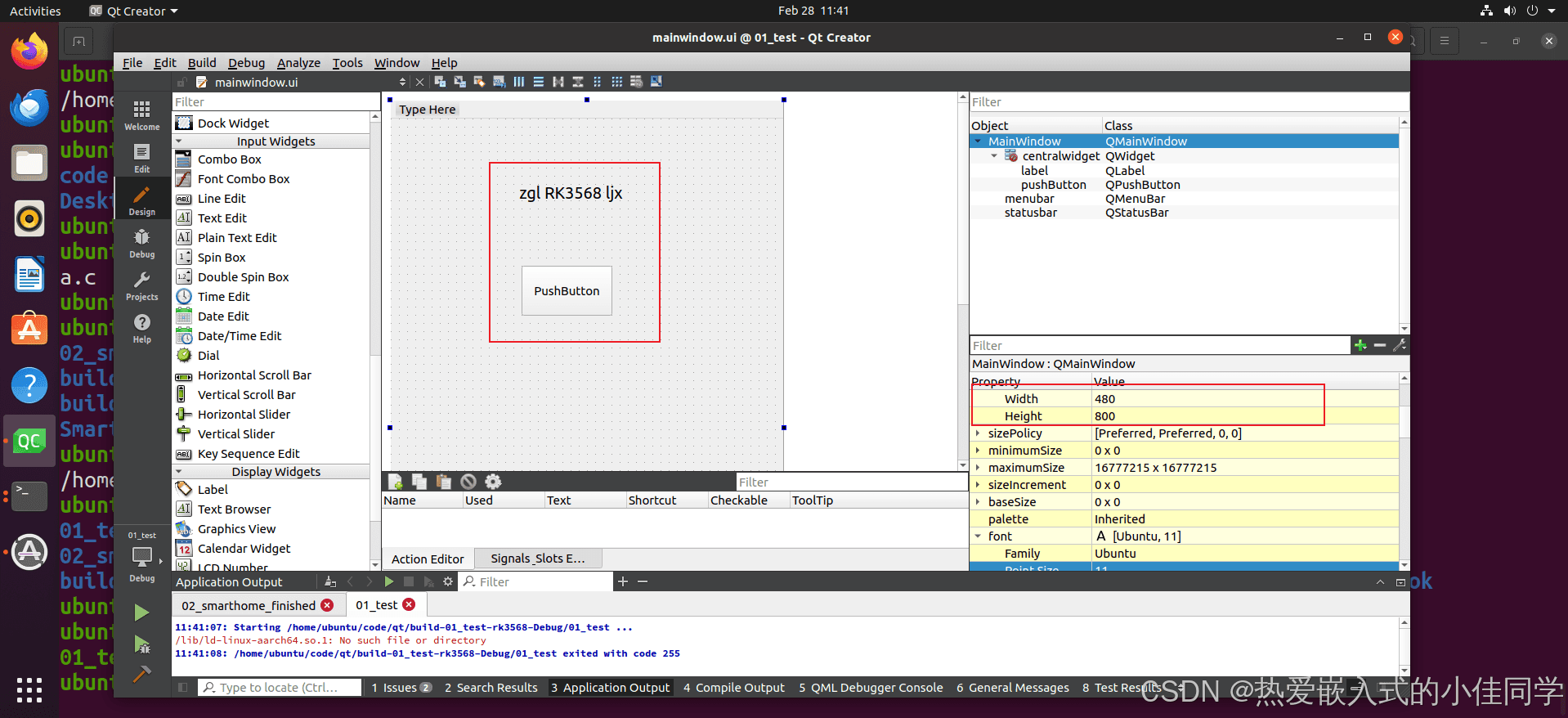

最后双击中间区域的label还有push button 修改内容如下图：

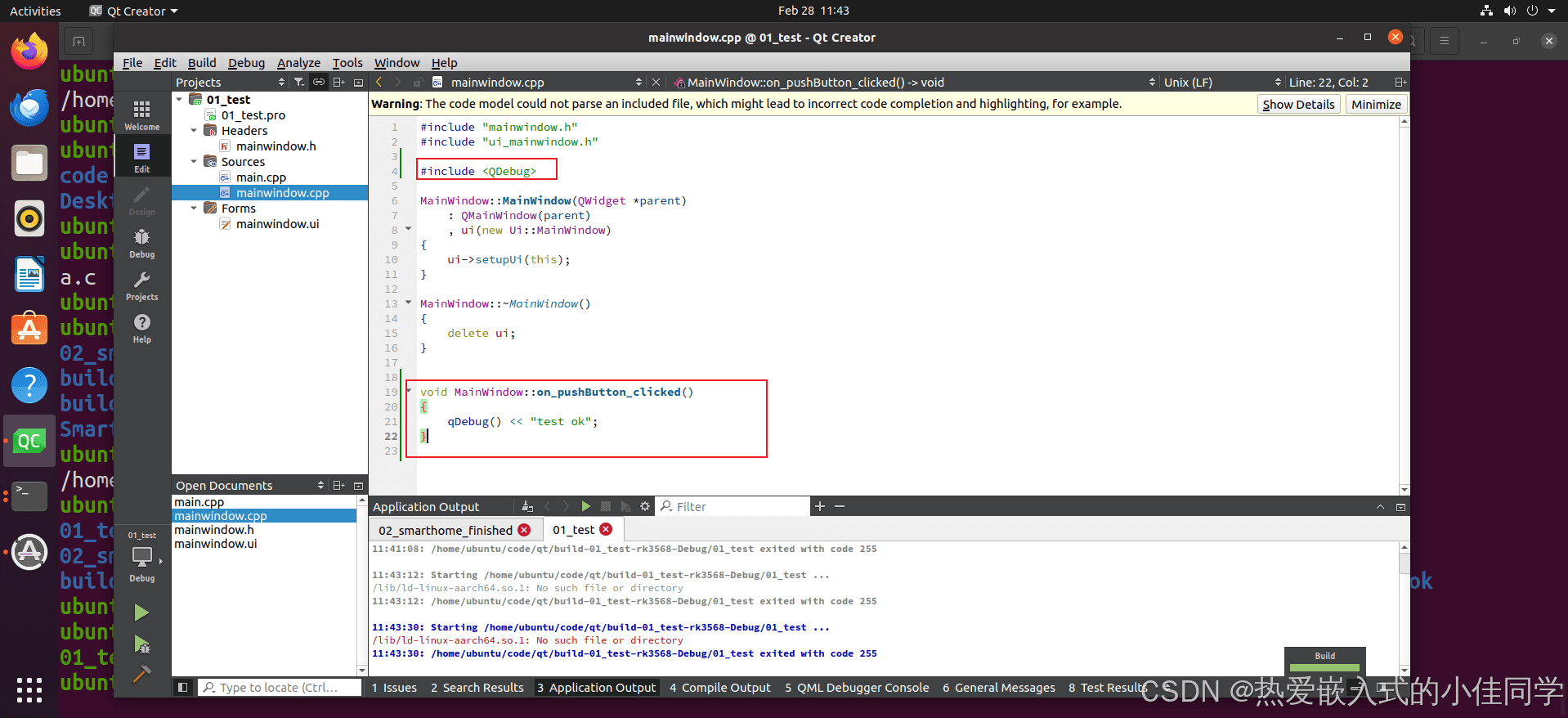

第2步 添加测试代码：
第3步 构建：

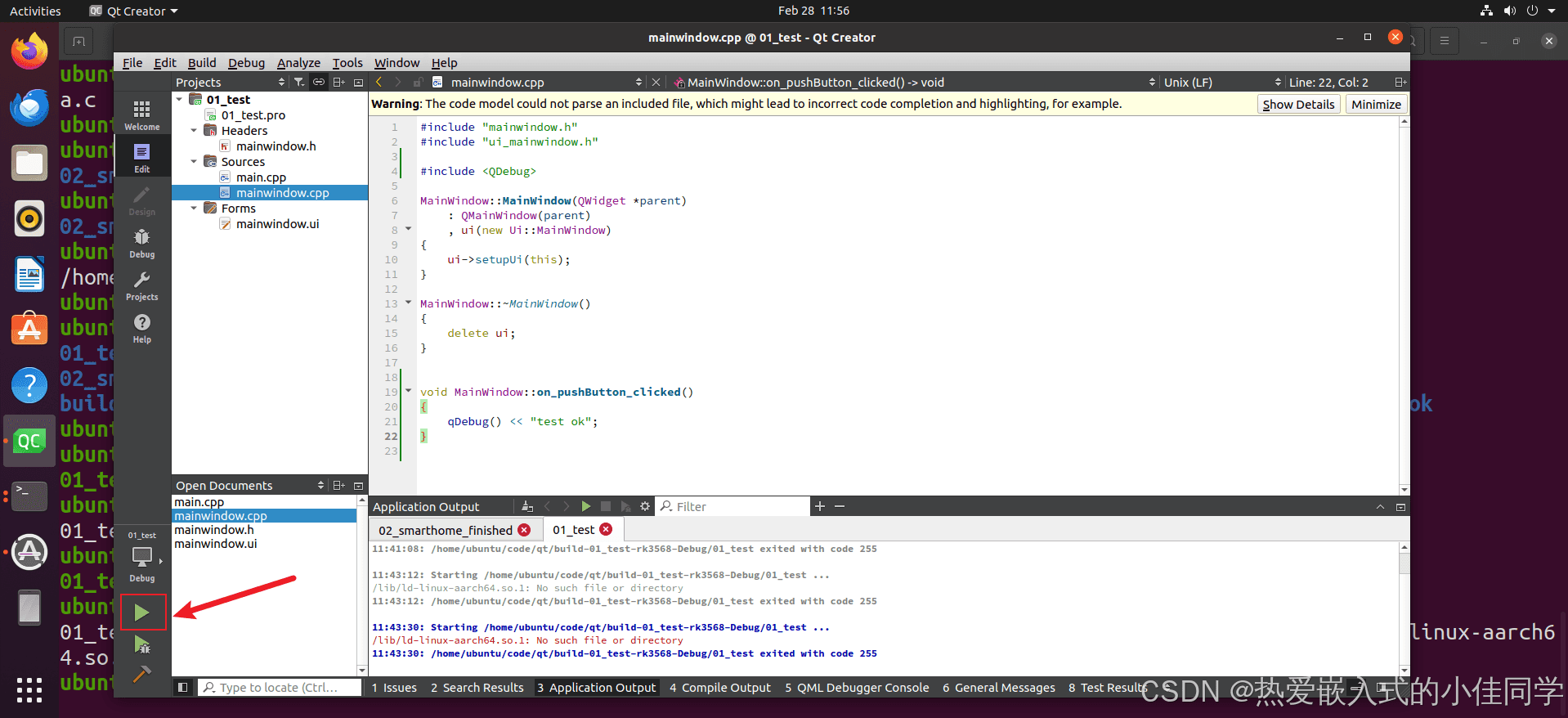

点击左下角绿色按钮：
第4步 查看构建结果：

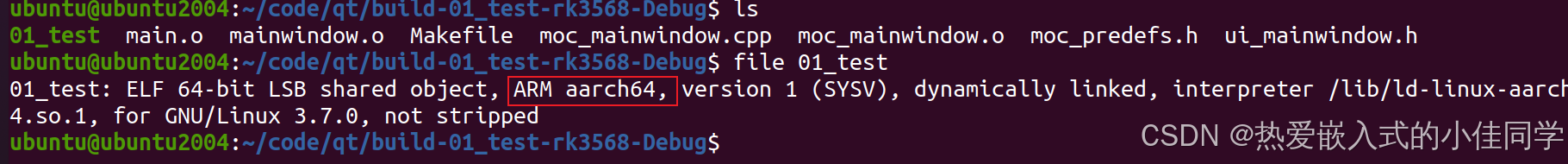

01_test 项目构建成功后，可以使用 file 命令查看该 app 是否被编译为 arm 架构：
五、在开发板上运行qt程序
1. 在ubuntu下使用adb
adb，全称为 android debug bridge，是一个用于与安卓设备进行通信和调试的命令行工具，但现在不仅仅是安卓设备，在嵌入式开发中，很多 linux 设备也同样支持 adb 调试，例如 rockchip 平台。可以使用这个工具在ubuntu上登录终端，也可以在windows上登录终端。
在ubuntu使用adb步骤如下：

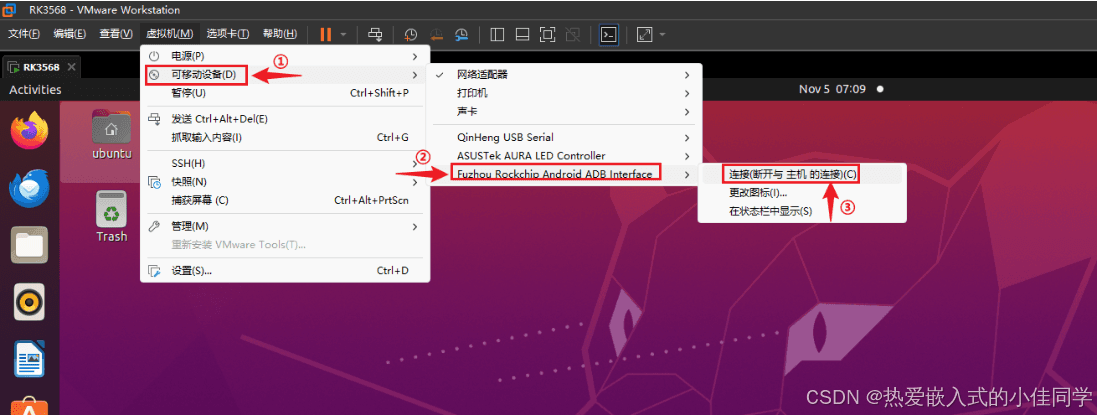

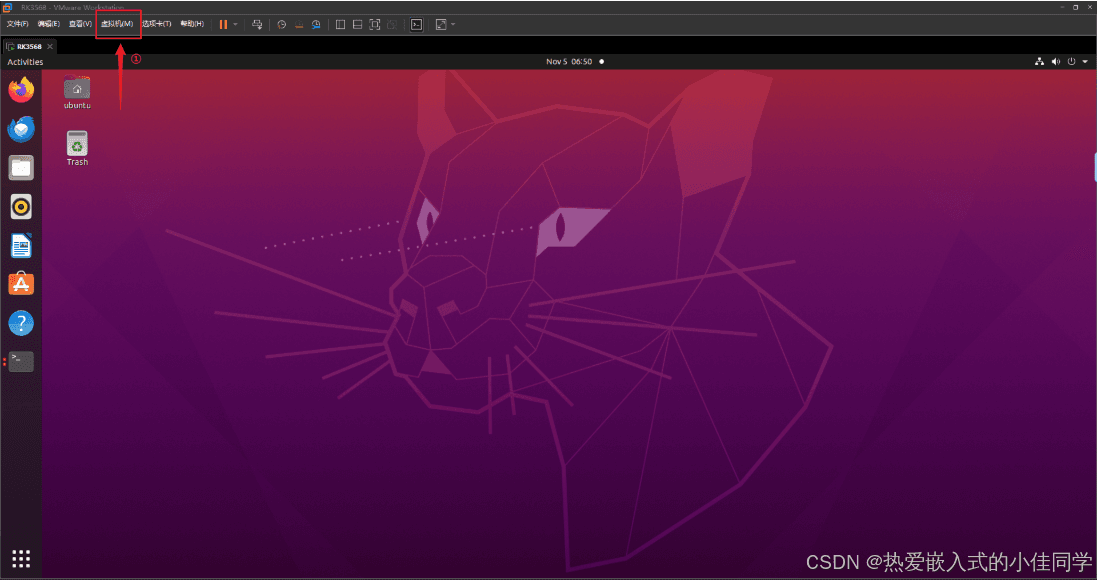

1.打开vmware，进入ubuntu系统，点击虚拟机。
找到开发板的adb端口，断开与主机(windows)的连接连接至ubuntu。
下载adb工具：
sudo apt update sudo apt install adb
下载完成后，执行以下指令，查看是否下载成功：
ubuntu@ubuntu2004:~$ adb version android debug bridge version 1.0.39 version 1:8.1.0+r23-5ubuntu2 installed as /usr/lib/android-sdk/platform-tools/adb ubuntu@ubuntu2004:~$
使用adb登录之前，执行以下指令，查看是否能列出开发板设备并且是否可用。
ubuntu@ubuntu2004:~$ adb devices list of devices attached cca7b8659f061daf device ubuntu@ubuntu2004:~$
2. 开发板测试

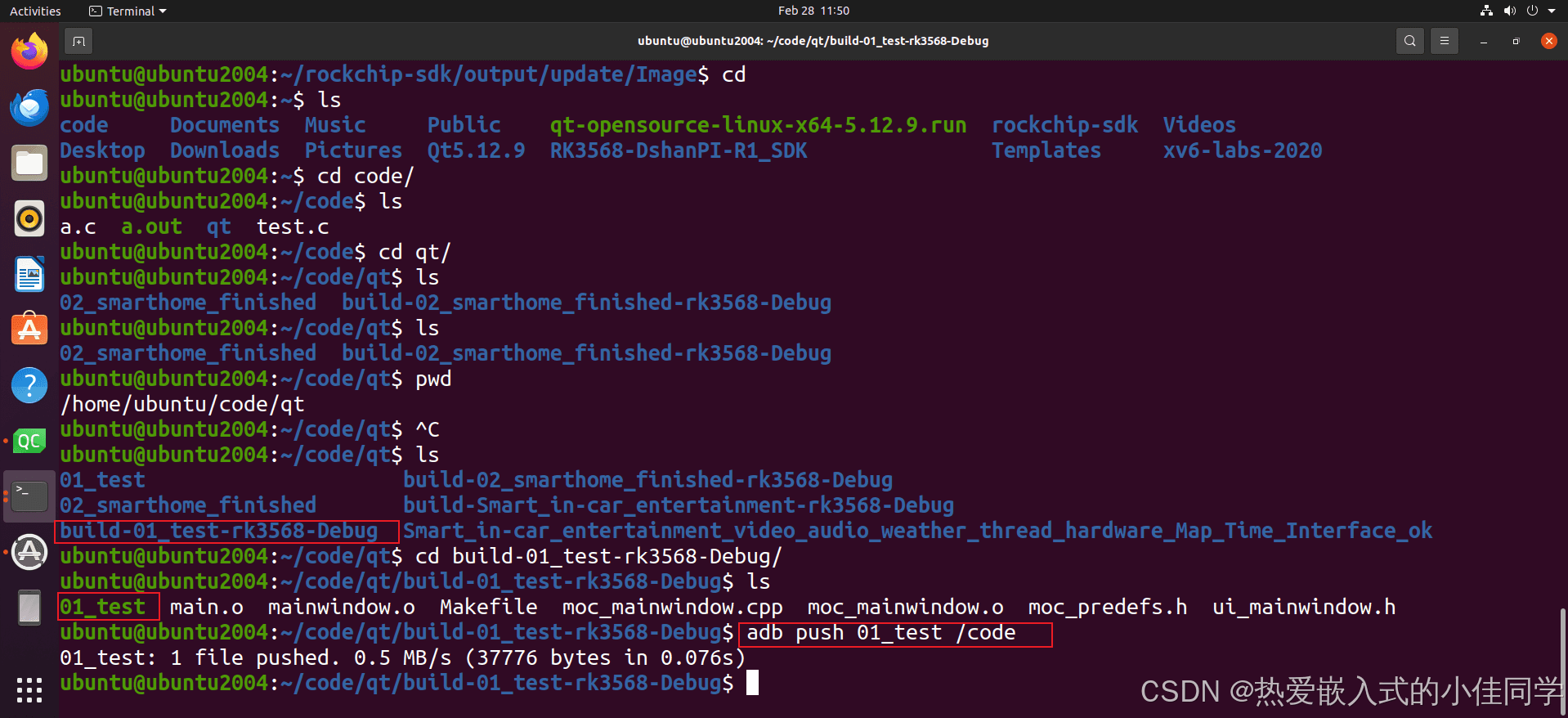

上电开发板，通过adb传输qt程序：

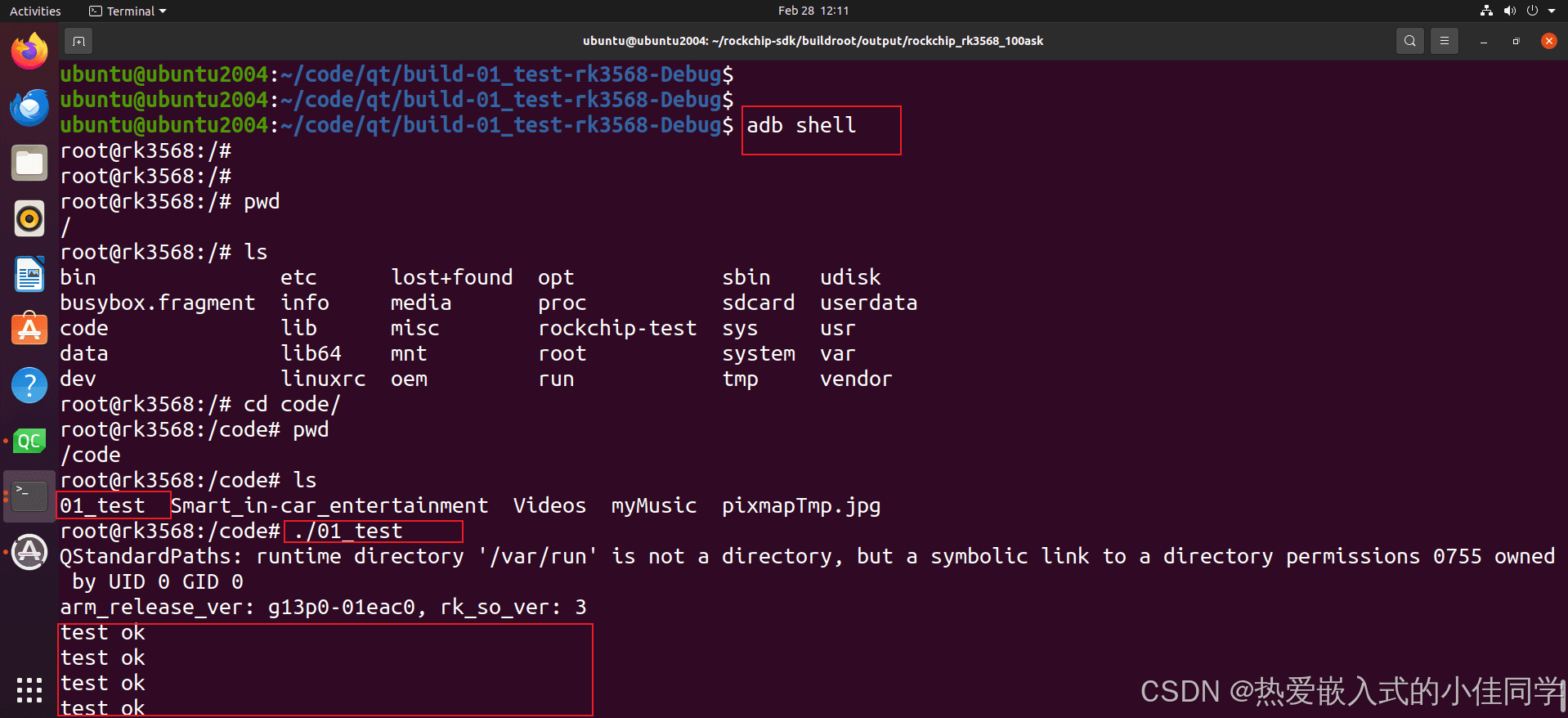

然后执行该文件：点击按钮然后显示文本 test ok

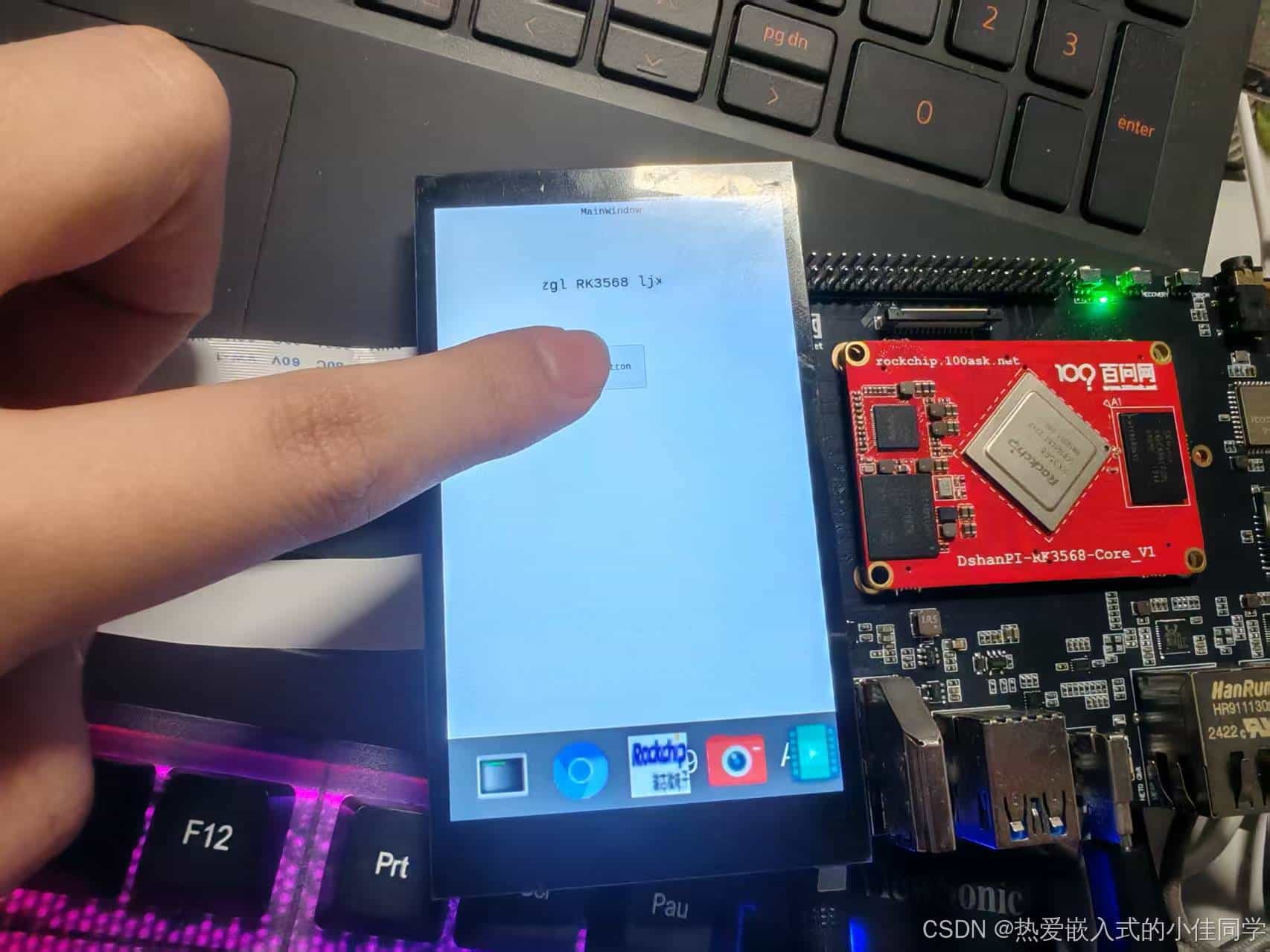

开发板显示如下：
