今天谈谈golang源码netpoll部分实现的细节和协程阻塞调度原理

epoll原理

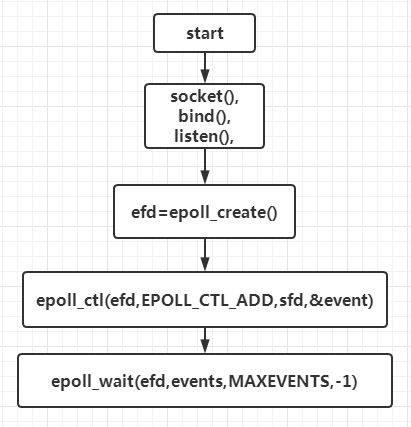

epoll是linux环境下i/o多路复用的模型，结合下图简单说明epoll工作原理

上图说明了epoll生成描epoll表的基本流程，生成socket用来绑定和监听新的连接，将该socket放入epoll内核表，然后调用wait等待就绪事件。

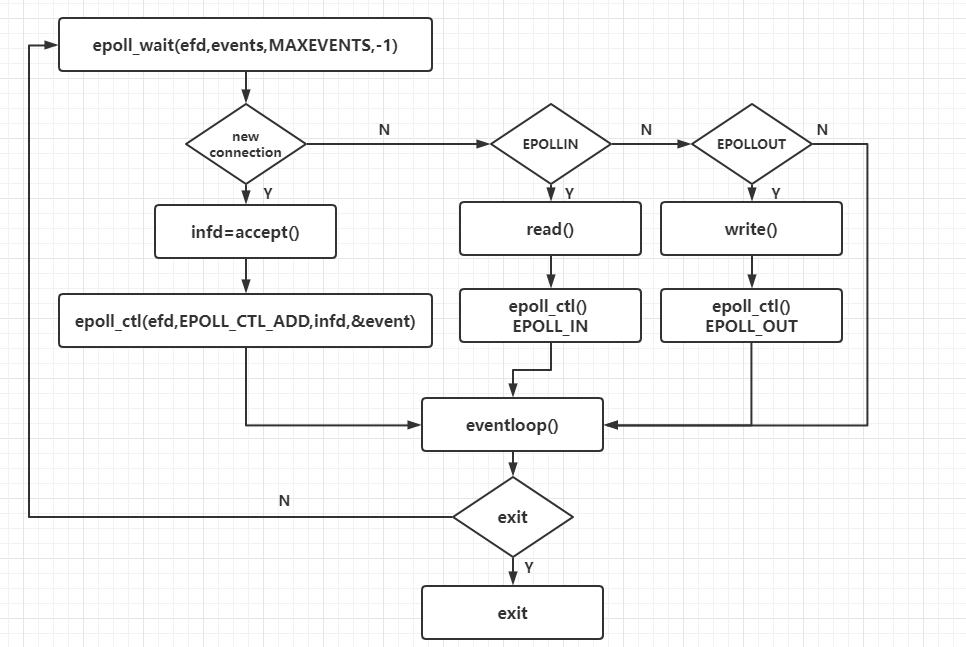

当epoll wait返回就绪事件时，判断是否是新的连接，如果是新的连接则将描述符加入epoll表，监听读写事件。如果不是新的连接，说明已建立的连接上有读或写就绪事件，这样我们根据epollout或者epollin进行写或者读操作，上图是echo server的基本原理，实际生产中监听epollin还是epollout根据实际情况而定。以上是单线程下epoll工作原理。

golang 网络层如何封装的epoll

golang 网络层封装epoll核心文件在系统文件src/runtime/netpoll.go, 这个文件中调用了不同平台封装的多路复用api，linux环境下epoll封装的文件在src/runtime/netpoll_epoll.go中，windows环境下多路复用模型实现在src/runtime/netpoll_windows.go。golang的思想意在将epoll操作放在runtime包里，而runtime是负责协程调度的功能模块，程序启动后runtime运行时是在单独的线程里，个人认为是mpg模型中m模型，epoll模型管理放在这个单独m中调度，m其实是运行在内核态的，在这个内核态线程不断轮询检测就绪事件，将读写就绪事件抛出，从而触发用户态协程读写调度。而我们常用的read，write，accept等操作其实是在用户态操作的，也就是mpg模型中的g，举个例子当read阻塞时，将该协程挂起，当epoll读就绪事件触发后查找阻塞的协程列表，将该协程激活，用户态g激活后继续读，这样在用户态操作是阻塞的，在内核态其实一直是轮询的，这就是golang将epoll和协程调度结合的原理。

golang 如何实现协程和描述符绑定

golang 在internal/poll/fd_windows.go和internal/poll/fd_unix.go中实现了基本的描述符结构

type netfd struct {
    pfd poll.fd
    // immutable until close
    family      int
    sotype      int
    isconnected bool // handshake completed or use of association with peer
    net         string
    laddr       addr
    raddr       addr
}

　　netfd中pfd结构如下

type fd struct {
    // lock sysfd and serialize access to read and write methods.
    fdmu fdmutex
    // system file descriptor. immutable until close.
    sysfd syscall.handle
    // read operation.
    rop operation
    // write operation.
    wop operation
    // i/o poller.
    pd polldesc
    // used to implement pread/pwrite.
    l sync.mutex
    // for console i/o.
    lastbits       []byte   // first few bytes of the last incomplete rune in last write
    readuint16     []uint16 // buffer to hold uint16s obtained with readconsole
    readbyte       []byte   // buffer to hold decoding of readuint16 from utf16 to utf8
    readbyteoffset int      // readbyte[readoffset:] is yet to be consumed with file.read
    // semaphore signaled when file is closed.
    csema uint32
    skipsyncnotif bool
    // whether this is a streaming descriptor, as opposed to a
    // packet-based descriptor like a udp socket.
    isstream bool
    // whether a zero byte read indicates eof. this is false for a
    // message based socket connection.
    zeroreadiseof bool
    // whether this is a file rather than a network socket.
    isfile bool
    // the kind of this file.
    kind filekind
}

　　fd是用户态基本的描述符结构，内部几个变量通过注释可以读懂，挑几个难理解的
fdmu 控制读写互斥访问的锁，因为可能几个协程并发读写
sysfd 系统返回的描述符，不会更改除非系统关闭回收
rop 为读操作，这个其实是根据不同系统网络模型封装的统一类型，比如epoll，iocp等都封装为统一的operation，根据不同的系统调用不同的模型
wop 为写操作封装的类型
pd 这个是最重要的结构，内部封装了协程等基本信息，这个变量会和内核epoll线程通信，从而实现epoll通知和控制用户态协程的效果。
下面我们着重看看polldesc结构

type polldesc struct {
    runtimectx uintptr
}

　　polldesc内部存储了一个unintptr的变量，uintptr为四字节大小的变量，可以存储指针。runtimectx顾名思义，为运行时上下文，其初始化代码如下

func (pd *polldesc) init(fd *fd) error {
    serverinit.do(runtime_pollserverinit)
    ctx, errno := runtime_pollopen(uintptr(fd.sysfd))
    if errno != 0 {
        if ctx != 0 {
            runtime_pollunblock(ctx)
            runtime_pollclose(ctx)
        }
        return errnoerr(syscall.errno(errno))
    }
    pd.runtimectx = ctx
    return nil
}

　　runtime_pollopen实际link的是runtime包下的poll_runtime_pollopen函数，具体实现在runtime/netpoll.go

//go:linkname poll_runtime_pollopen internal/poll.runtime_pollopen
func poll_runtime_pollopen(fd uintptr) (*polldesc, int) {
    pd := pollcache.alloc()
    lock(&pd.lock)
    if pd.wg != 0 && pd.wg != pdready {
        throw("runtime: blocked write on free polldesc")
    }
    if pd.rg != 0 && pd.rg != pdready {
        throw("runtime: blocked read on free polldesc")
    }
    pd.fd = fd
    pd.closing = false
    pd.everr = false
    pd.rseq++
    pd.rg = 0
    pd.rd = 0
    pd.wseq++
    pd.wg = 0
    pd.wd = 0
    unlock(&pd.lock)
    var errno int32
    errno = netpollopen(fd, pd)
    return pd, int(errno)
}

　　可以看出通过pollcache.alloc返回*polldesc类型的变量pd，并且用pd初始化了netpollopen，这里我们稍作停留，谈谈pollcache

func (c *pollcache) alloc() *polldesc {
    lock(&c.lock)
    if c.first == nil {
        const pdsize = unsafe.sizeof(polldesc{})
        n := pollblocksize / pdsize
        if n == 0 {
            n = 1
        }
        // must be in non-gc memory because can be referenced
        // only from epoll/kqueue internals.
        mem := persistentalloc(n*pdsize, 0, &memstats.other_sys)
        for i := uintptr(0); i < n; i++ {
            pd := (*polldesc)(add(mem, i*pdsize))
            pd.link = c.first
            c.first = pd
        }
    }
    pd := c.first
    c.first = pd.link
    unlock(&c.lock)
    return pd
}

　　alloc函数做了这样的操作，如果链表头为空则初始化pdsize个polldesc节点，并pop出头部，如果不为空则直接pop出头部节点，每个节点的类型就是*polldesc类型，具体实现在runtime/netpoll.go中

type polldesc struct {
    link *polldesc // in pollcache, protected by pollcache.lock
    // the lock protects pollopen, pollsetdeadline, pollunblock and deadlineimpl operations.
    // this fully covers seq, rt and wt variables. fd is constant throughout the polldesc lifetime.
    // pollreset, pollwait, pollwaitcanceled and runtime·netpollready (io readiness notification)
    // proceed w/o taking the lock. so closing, everr, rg, rd, wg and wd are manipulated
    // in a lock-free way by all operations.
    // note(dvyukov): the following code uses uintptr to store *g (rg/wg),
    // that will blow up when gc starts moving objects.
    lock    mutex // protects the following fields
    fd      uintptr
    closing bool
    everr   bool    // marks event scanning error happened
    user    uint32  // user settable cookie
    rseq    uintptr // protects from stale read timers
    rg      uintptr // pdready, pdwait, g waiting for read or nil
    rt      timer   // read deadline timer (set if rt.f != nil)
    rd      int64   // read deadline
    wseq    uintptr // protects from stale write timers
    wg      uintptr // pdready, pdwait, g waiting for write or nil
    wt      timer   // write deadline timer
    wd      int64   // write deadline
}

　　其中rt和wt分别是读写定时器，用来防止读写超时。
fd为描述符指针，lock负责保护polldesc内部成员变量读写防止多线程操作导致并发问题。
除此之外最重要的是rg和wg两个变量，rg保存了用户态操作polldesc的读协程地址，wg保存了用户态操作polldesc写协程地址。
举个例子，当我们在在用户态协程调用read阻塞时rg就被设置为该读协程，当内核态epoll_wait检测read就绪后就会通过rg找到这个协程让后恢复运行。
rg,wg默认是0，rg为pdready表示读就绪，可以将协程恢复，为pdwait表示读阻塞，协程将要被挂起。wg也是如此。
所以golang其实是通过polldesc实现用户态和内核态信息的共享的。
回到之前poll_runtime_pollopen函数，我们就理解了其内部生成*polldesc，并且传入netpollopen函数，netpollopen对应实现了epoll的init和wait，从而达到了用户态信息和内核态的关联。

netpollopen函数不同模型的实现不相同，epoll的实现在runtime/netpoll_epoll.go中

func netpollopen(fd uintptr, pd *polldesc) int32 {
    var ev epollevent
    ev.events = _epollin | _epollout | _epollrdhup | _epollet
    *(**polldesc)(unsafe.pointer(&ev.data)) = pd
    return -epollctl(epfd, _epoll_ctl_add, int32(fd), &ev)
}

从而实现了epoll将fd添加至内核epoll表里，同样pd作为event的data传入内核表，从而实现内核态和用户态协程的关联。
runtime/netpoll_epoll.go实现了epoll模型的基本操作，详见源码。

golang如何将一个描述符加入epoll表中

传统的流程为:
生成socket–> bind socket–> listen–> accept
在golang中生成socket，bind，以及listen统一封装好了
listen–> lc.listen –> sl.listentcp –> internetsocket
internetsocket –> socket –> newfd && listenstream
在newfd中完成了描述符创建，在listenstream完成了bind和listen。newfd只初始化了基本的结构，未完成polldesc类型变量pd的初始化。
我们跟随源码查看listen的绑定流程

unc (lc *listenconfig) listen(ctx context.context, network, address string) (listener, error) {
    addrs, err := defaultresolver.resolveaddrlist(ctx, "listen", network, address, nil)
    if err != nil {
        return nil, &operror{op: "listen", net: network, source: nil, addr: nil, err: err}
    }
    sl := &syslistener{
        listenconfig: *lc,
        network:      network,
        address:      address,
    }
    var l listener
    la := addrs.first(isipv4)
    switch la := la.(type) {
    case *tcpaddr:
        l, err = sl.listentcp(ctx, la)
    case *unixaddr:
        l, err = sl.listenunix(ctx, la)
    default:
        return nil, &operror{op: "listen", net: sl.network, source: nil, addr: la, err: &addrerror{err: "unexpected address type", addr: address}}
    }
    if err != nil {
        return nil, &operror{op: "listen", net: sl.network, source: nil, addr: la, err: err} // l is non-nil interface containing nil pointer
    }
    return l, nil
}

　可以看出listen函数返回的类型为listener接口类型，其内部根据la类型调用不同的listen函数，这里查看listentcp　

func (sl *syslistener) listentcp(ctx context.context, laddr *tcpaddr) (*tcplistener, error) {
    fd, err := internetsocket(ctx, sl.network, laddr, nil, syscall.sock_stream, 0, "listen", sl.listenconfig.control)
    if err != nil {
        return nil, err
    }
    return &tcplistener{fd: fd, lc: sl.listenconfig}, nil
}

　　internetsocket内部调用socket生成描述符返回

func socket(ctx context.context, net string, family, sotype, proto int, ipv6only bool, laddr, raddr sockaddr, ctrlfn func(string, string, syscall.rawconn) error) (fd *netfd, err error) {
    s, err := syssocket(family, sotype, proto)
    if err != nil {
        return nil, err
    }
    if err = setdefaultsockopts(s, family, sotype, ipv6only); err != nil {
        poll.closefunc(s)
        return nil, err
    }
    if fd, err = newfd(s, family, sotype, net); err != nil {
        poll.closefunc(s)
        return nil, err
    }
    if laddr != nil && raddr == nil {
        switch sotype {
        case syscall.sock_stream, syscall.sock_seqpacket:
            if err := fd.listenstream(laddr, listenerbacklog(), ctrlfn); err != nil {
                fd.close()
                return nil, err
            }
            return fd, nil
        case syscall.sock_dgram:
            if err := fd.listendatagram(laddr, ctrlfn); err != nil {
                fd.close()
                return nil, err
            }
            return fd, nil
        }
    }
    if err := fd.dial(ctx, laddr, raddr, ctrlfn); err != nil {
        fd.close()
        return nil, err
    }
    return fd, nil
}

socket函数做了这样几件事
1 调用syssocket生成描述符
2 调用newfd封装描述符，构造netfd类型变量
3 调用netfd的listendatagram方法，实现bind和listen

func (fd *netfd) listenstream(laddr sockaddr, backlog int, ctrlfn func(string, string, syscall.rawconn) error) error {
    var err error
    if err = setdefaultlistenersockopts(fd.pfd.sysfd); err != nil {
        return err
    }
    var lsa syscall.sockaddr
    if lsa, err = laddr.sockaddr(fd.family); err != nil {
        return err
    }
    if ctrlfn != nil {
        c, err := newrawconn(fd)
        if err != nil {
            return err
        }
        if err := ctrlfn(fd.ctrlnetwork(), laddr.string(), c); err != nil {
            return err
        }
    }
    if err = syscall.bind(fd.pfd.sysfd, lsa); err != nil {
        return os.newsyscallerror("bind", err)
    }
    if err = listenfunc(fd.pfd.sysfd, backlog); err != nil {
        return os.newsyscallerror("listen", err)
    }
    if err = fd.init(); err != nil {
        return err
    }
    lsa, _ = syscall.getsockname(fd.pfd.sysfd)
    fd.setaddr(fd.addrfunc()(lsa), nil)
    return nil
}

　　listenstream除了bind和listen操作之外，还执行了netfd的init操作，这个init操作就是将netfd和epoll关联，将描述符和协程信息写入epoll表

func (fd *netfd) init() error {
    errcall, err := fd.pfd.init(fd.net, true)
    if errcall != "" {
        err = wrapsyscallerror(errcall, err)
    }
    return err
}

前文讲过fd.pfd为fd类型，是和epoll通信的核心结构，fd的init方法内完成了polldesc类型成员变量pd和epoll的关联。
其内部调用了fd.pd.init(fd)，pd就是fd的polldesc类型成员变量，其init函数上面已经解释过了调用了runtime_pollopen，runtime_pollopen是link到
runtime/netpoll.go中poll_runtime_pollopen函数，这个函数将用户态协程的polldesc信息写入到epoll所在的单独线程，从而实现用户态和内核态的关联。
总结下bind和listen后续的消息流程就是：
listenstream –> bind&listen&init –> polldesc.init –> runtime_pollopen
–> poll_runtime_pollopen –> epollctl(epoll_ctl_add)

到此为止golang网络描述符从生成到绑定和监听，以及写入epoll表的流程分析完毕，下一篇分析accept流程以及用户态协程如何挂起，epoll就绪后如何唤醒协程。
