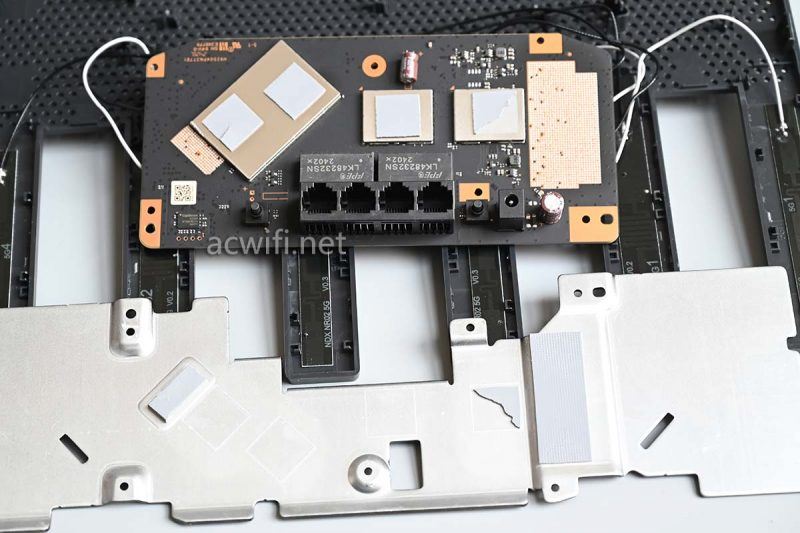

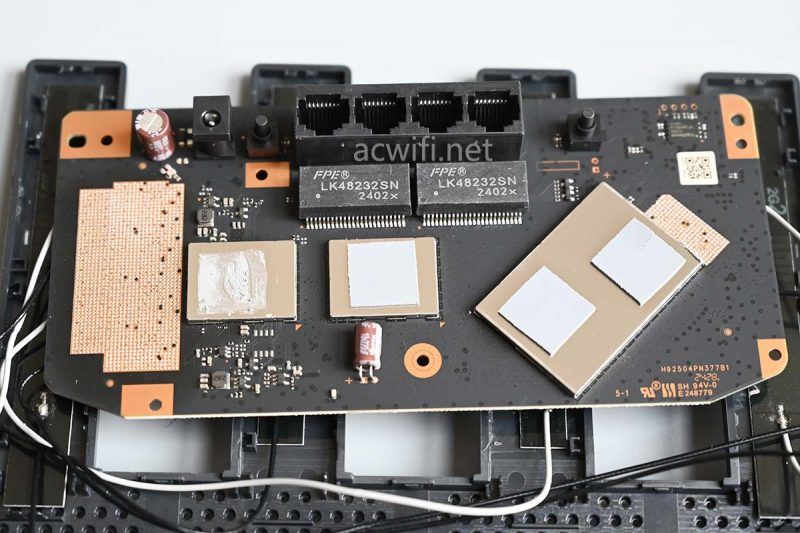

翻转主板：
这一面能看见网口，所以我定义为主板正面。

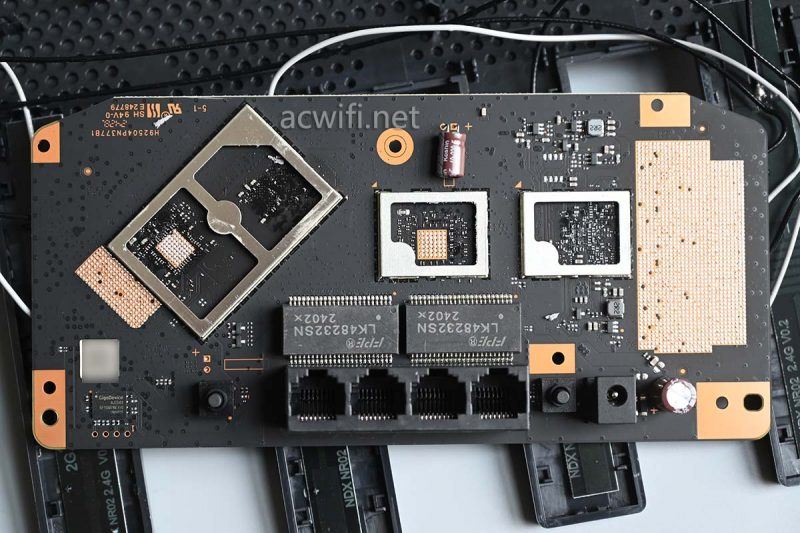

撬开屏蔽罩：

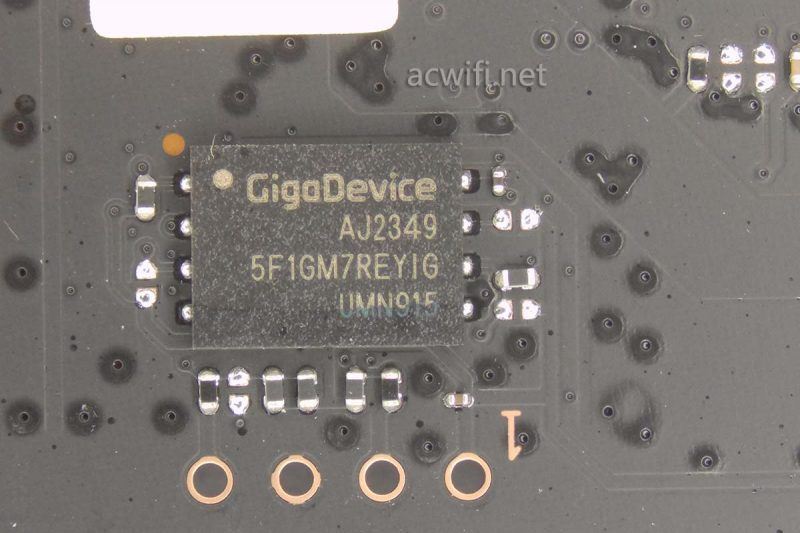

有一颗闪存芯片，型号是gd5f1gm7reyig，容量128mb。

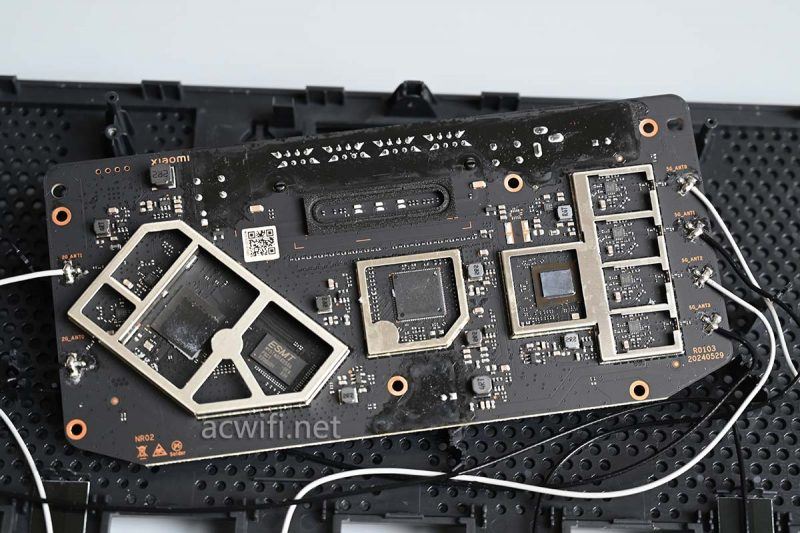

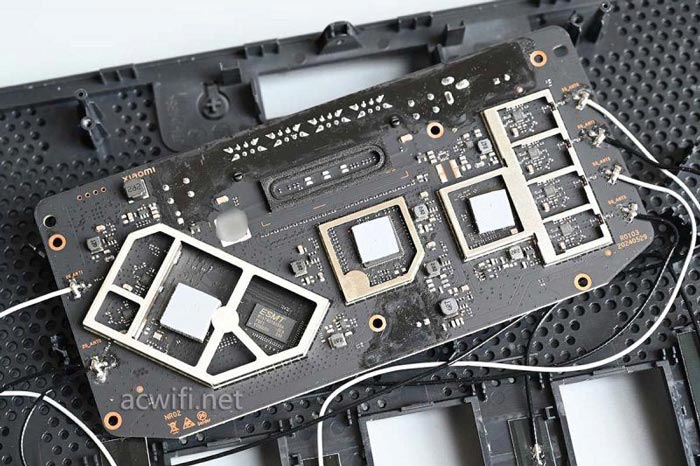

撬开主板背面的屏蔽罩：

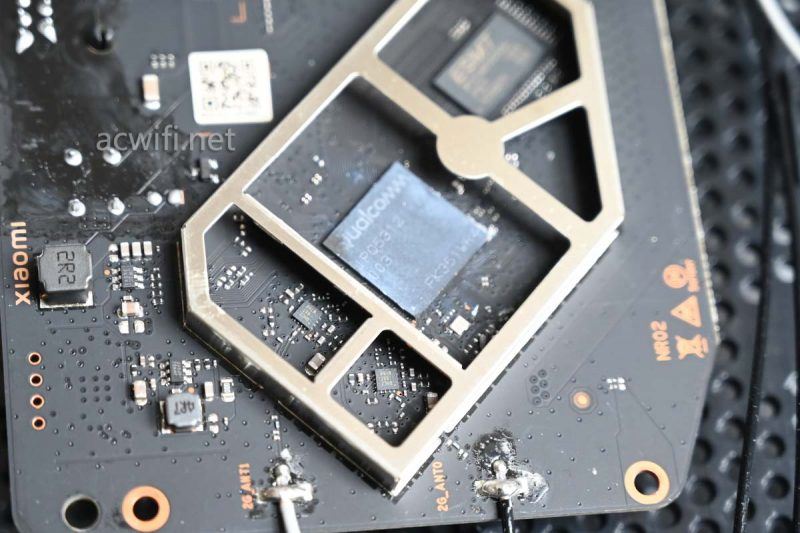

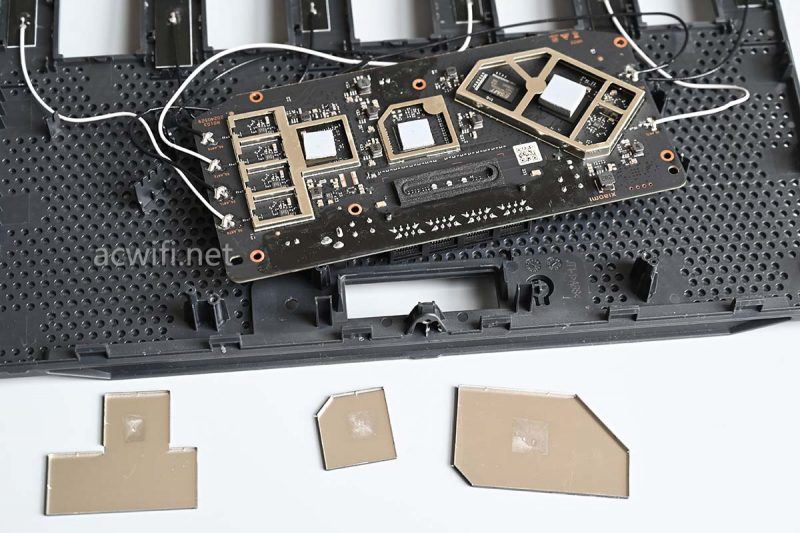

移走三片导热硅脂垫片：
cpu是高通的ipq5312，跟小米be3600用的一样：四核a53，最大频率1.1ghz，芯片内集成了2.4g wi-fi 7无线，支持2x2mimo，在40mhz频宽下最高无线速度688mbps。

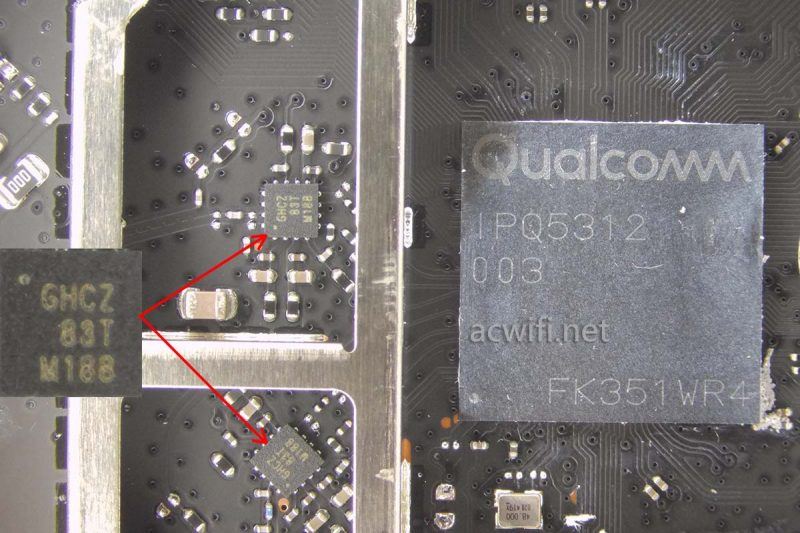

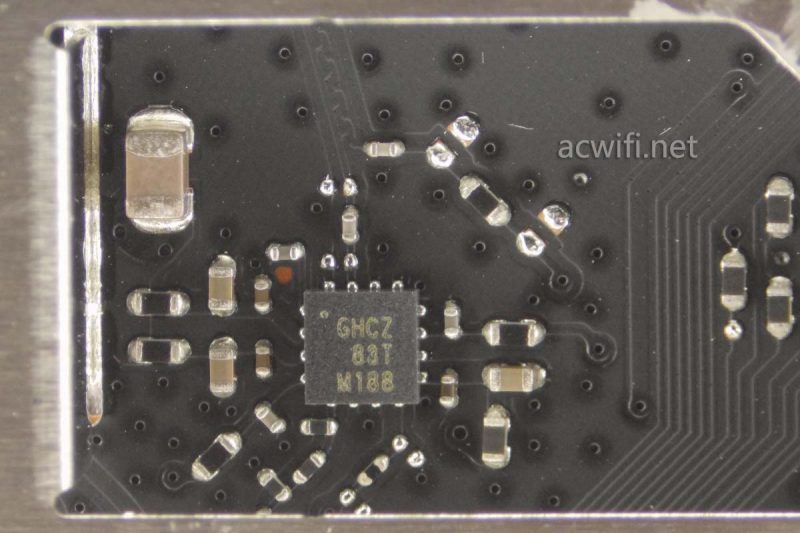

cpu连接着两颗2.4g fem芯片， 上面丝印着”ghcz 83t m188”，不清楚是哪家的fem芯片。封装尺寸应该是2.5×2.5mm。

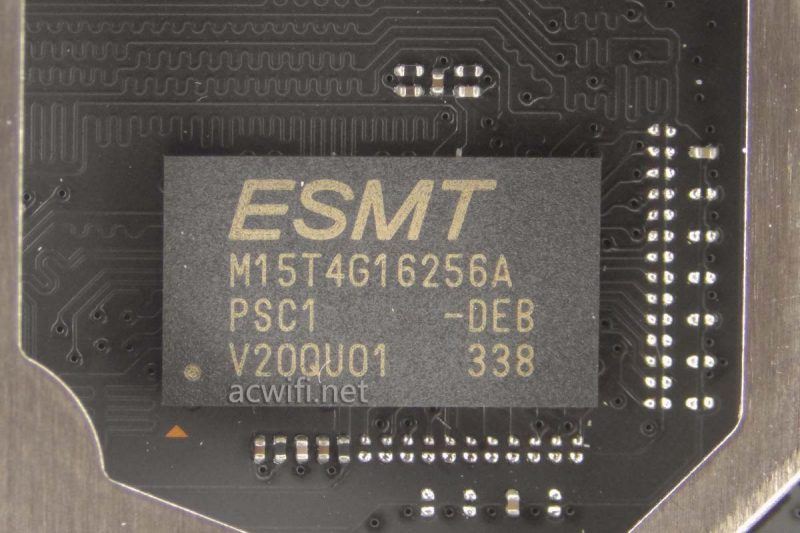

内存芯片型号是m15t4g16256a，ddr3 512mb：
以上三款芯片的位置关系：
