腔体底部结构一览，设置有fpc蓝牙天线，通过触点连接主板。

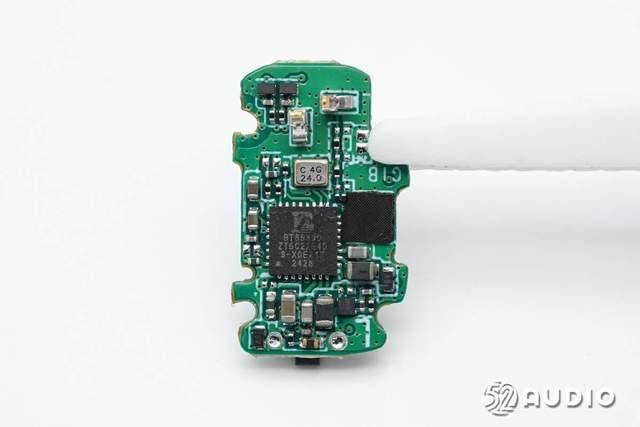

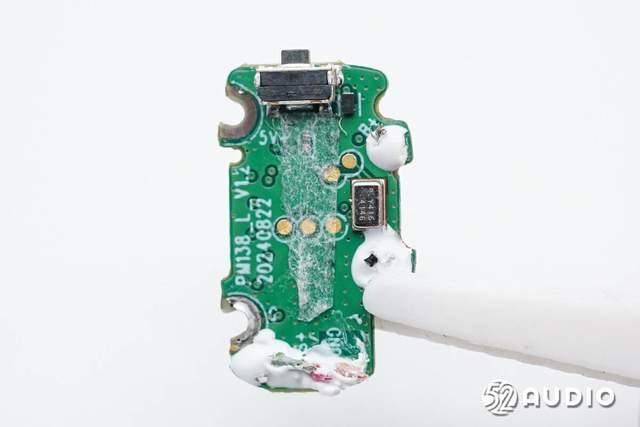

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。

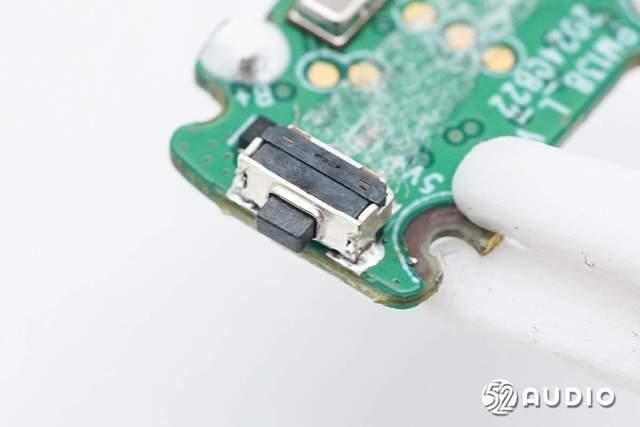

用于多功能控制的物理按键特写。

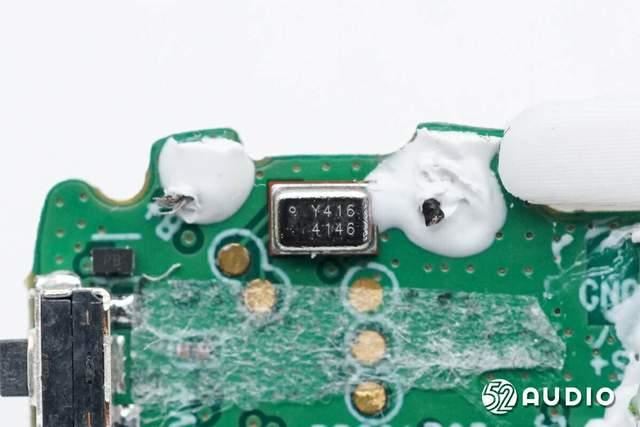

镭雕y416 4146的mems麦克风特写，用于语音通话功能拾音。

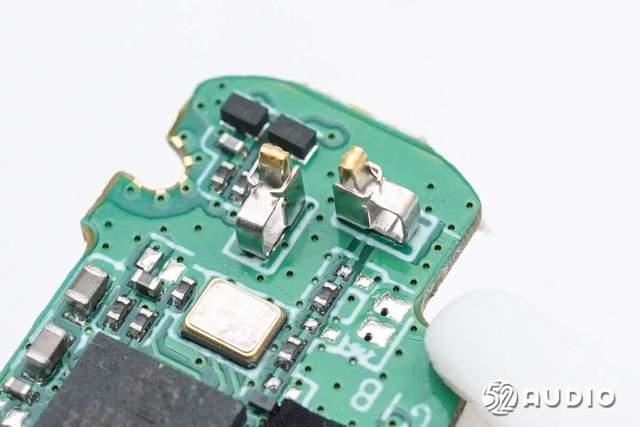

连接蓝牙天线的金属弹片特写。

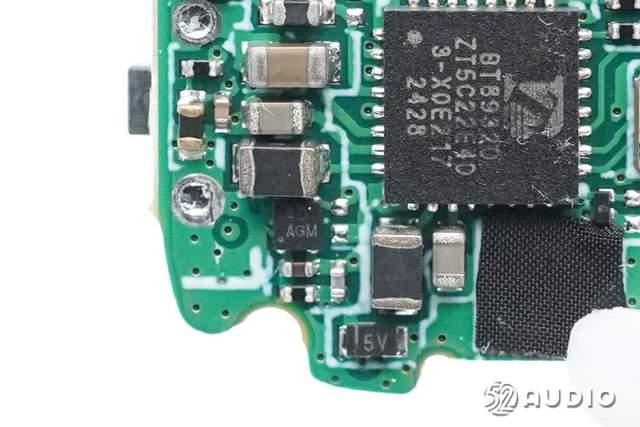

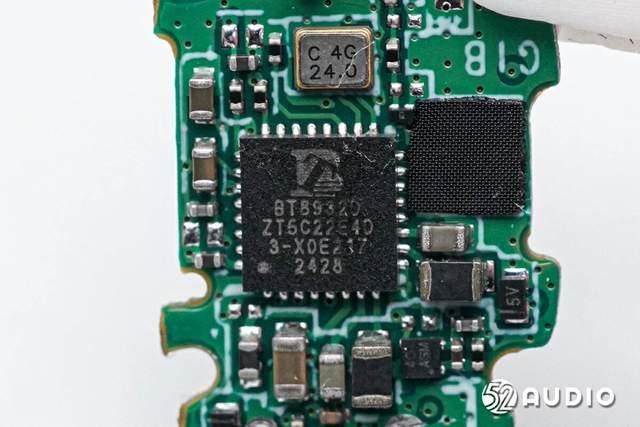

bluetrum中科蓝讯bt8932d蓝牙音频soc，内置32位高性能risc-v处理器核心，支持dsp指令，运行频率最高140mhz；内置16mbits闪存，320kb ram；具有可编程上拉和下拉电阻的灵活gpio引脚；支持gpio唤醒或中断。
中科蓝讯bt8932d符合蓝牙6.0+br+edr+ble规范，最大发射输出功率+10.5dbm，接受灵敏度-94.5dbm@2m edr，支持具有平衡效率的tws通信功耗，支持tws主从交换机。
中科蓝讯bt8932d具有高性能立体声dac，信噪比104db，支持差分模式和vcmbuf模式；具有高性能单声道adc，信噪比102db；支持1路mic放大器输入，支持灵活的音频均衡器调节，支持8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192khz采样率；还支持ai dnn enc降噪，支持低功耗触摸键、入耳检测，集成pmu，如充电器/降压/ldo。

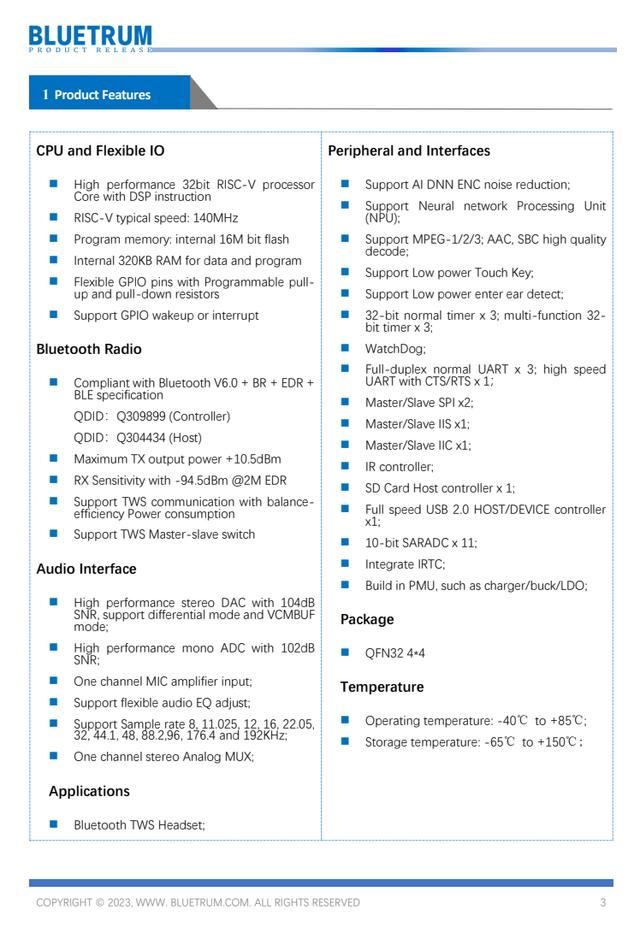

bluetrum中科蓝讯bt8932d详细资料图。据我们拆解了解到，目前已有腾讯qq音乐、realme、万魔、倍思、肯德基、redmi、联想、漫步者、惠威、fiil、创维、酷狗、充客、诺必行、翡声、凯叔讲故事、魔声、沃尔玛、公牛、山水、名创优品、科大讯飞、喜马拉雅、网易云音乐、bilibili、唱吧、魅族、nome、传音、乐视、夏新、飞利浦、绿联、360、铁三角、凡蒂尼、天猫精灵、defunc、coocaa等众多品牌旗下产品采用了中科蓝讯解决方案。

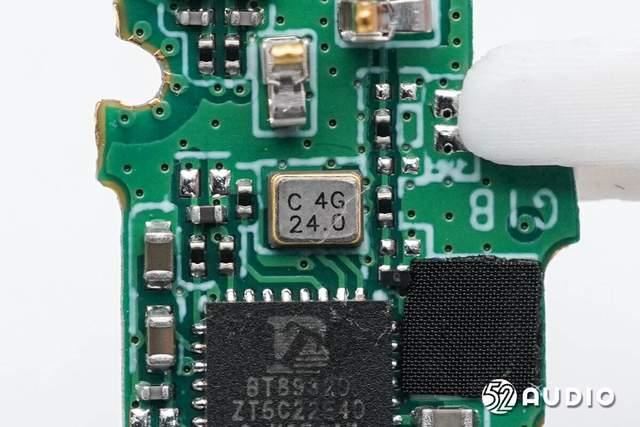

24.0mhz的晶振特写，为蓝牙芯片提供时钟。

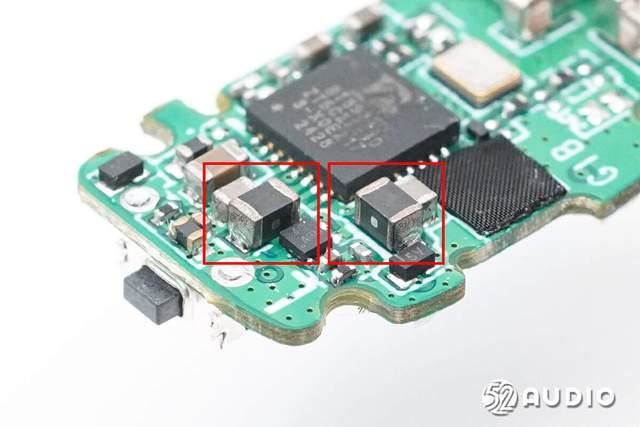

两颗sunlord顺络电子mphm系列功率电感特写，侧边印刷有一颗“白色圆点”标识。
据我们了解到，无线耳机的电源电路中的功率电感需要具备较小的尺寸和中等大小（数百ma）的额定电流，并且要求电感低损耗，以实现高转换效率和强的续航能力，顺络电子推出的mphm系列不仅在电性能上能满足耳机对功率电感的要求，其独特的制备工艺使该系列在价格方面也有很强的竞争力。
顺络电子mphm系列有以下的几个特点：
1、 针对高密度贴装的电路，mphm系列产品呈现优异的抗干扰/防耦合、漏磁的性能；
2、 产品外形设计有mark标识磁通方向，可以保证贴片后磁场方向一致；
3、 大额定电流、高可靠性、dcr等优异的电性能；
4、 满足主流的功率要求，采用叠层工艺，为客户提供高性价比的产品。

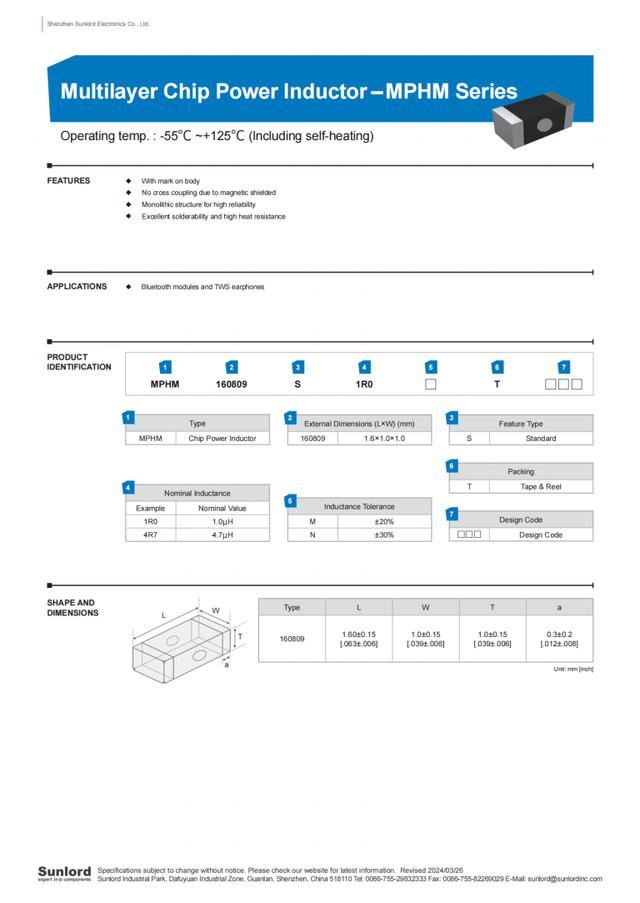

sunlord顺络电子mphm系列详细资料图。
