又一海思的Wi-Fi 7! 华为TC7620路由器拆机测评
2024年12月08日
•
华为
•
我要评论
华为tc7620是电信运营商定制机，二手150多元收来。在拆华为q7之前，也要先拆它看看，因为有些答案需要在不同的机型里寻找和总结。外包装：机身和配件：电源输出规格是12v/1a，实测空口时的待机功率

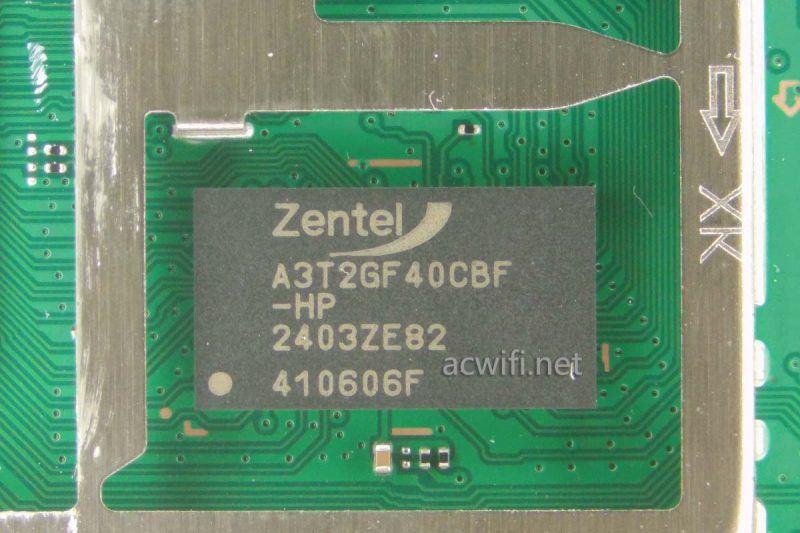

cpu旁边的内存芯片，型号是a3t2gf40cbf-hp，容量256mb：

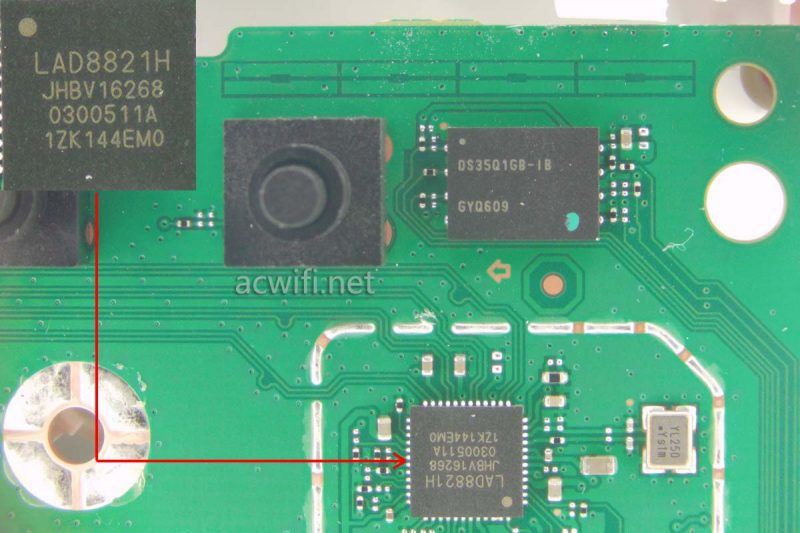

闪存芯片是这颗 ds35q1gb-ib，容量128mb；下方的是2.5g phy芯片，丝印着”lad8821h“，应该是裕太微的yt8821。

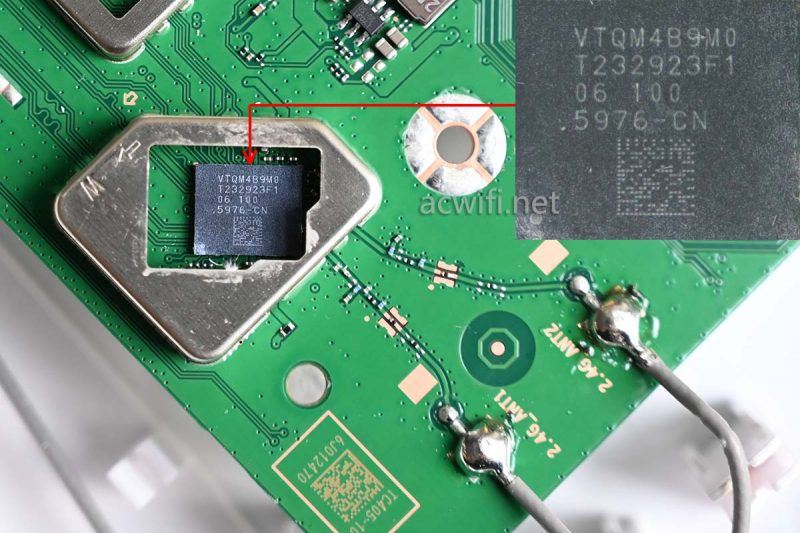

再往下看是2.4g无线芯片，从”t232923f1′的丝印来看，也是跟九联unr050h用的一样，但今天我已经拆完了华为q7网线版，我又感觉这颗不是无线芯片，而只是无线rf芯片。

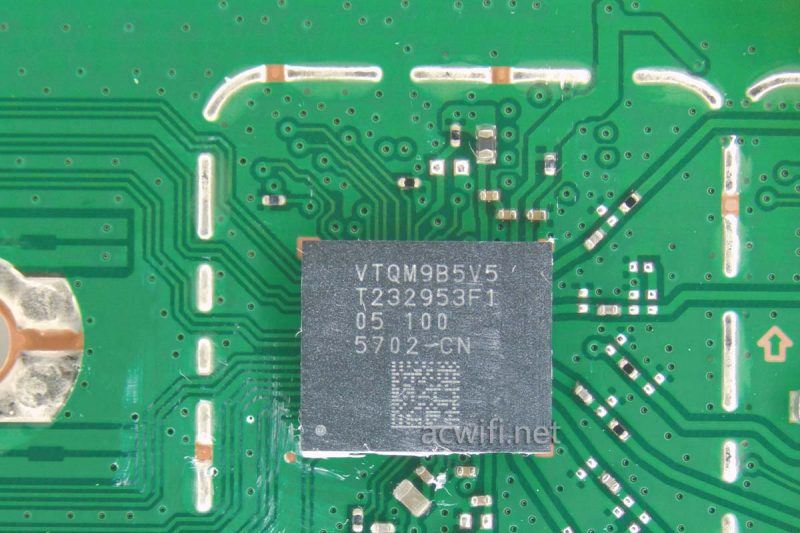

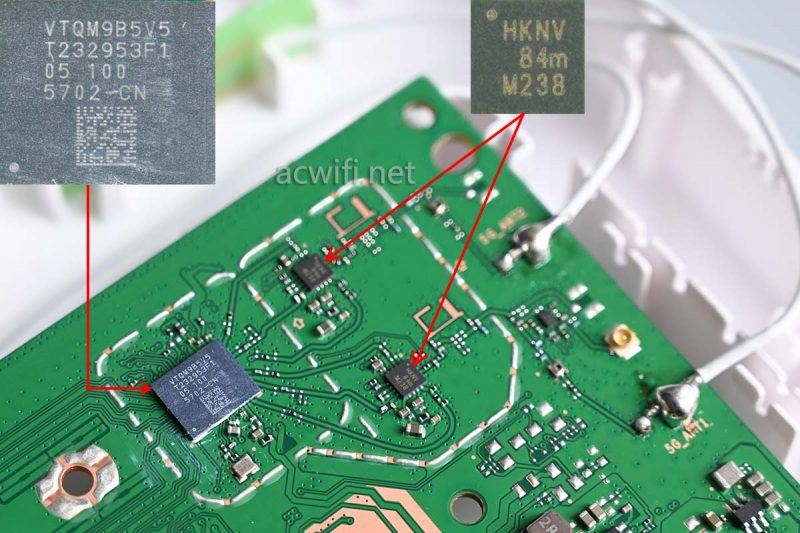

另一边厢是5g无线射频电路，无线芯片上丝印着”t232953f1“，也跟九联hnr050h用的一样。

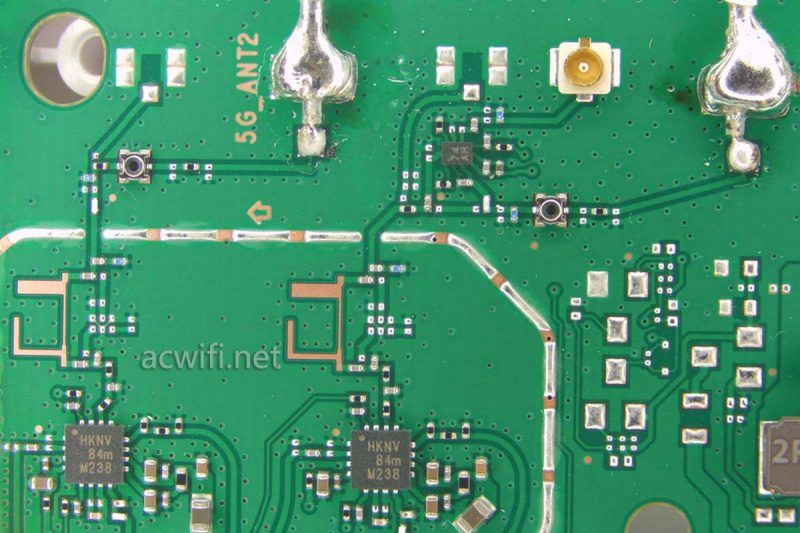

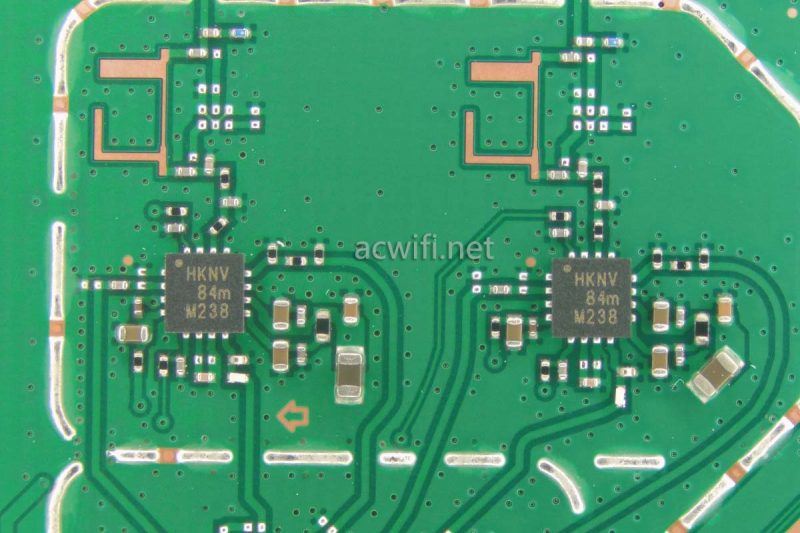

5g有外置两颗fem芯片，上面丝印着”hknv 84m m238“，这颗fem就用在华为be7和be7 pro上，型号不详，你只要知道它跟华为be7和be7 pro用的一样就行。奇怪并没有采用九联hnr050h的那颗海思自己的fem。

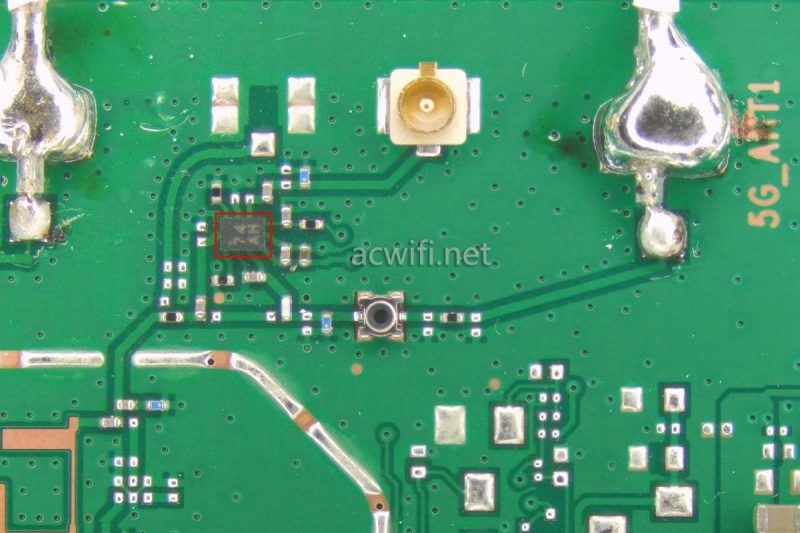

但这里的5g一共有三根天线，又跟九联那台有区别。有一路5g通过下图红框中的switch(开关)，连接到另一个天线，也就是前面看见的pcb天线，放在机身内部的。这种分集天线设计，华为叫做智能天线。可能是因为这台是定制机，pcb天线上并没有印上智能天线四个字。但华为q7就有印上。
这种工作方式，跟联发科的2t3r也有不同，联发科每时每刻都有3个接收同时在工作，而华为这里是择取其一，实际工作的也是2t2r。之前拆九联hnr050h时就说到，如果是这种类似于2t3r的射频设计就会是hi1155e，所以这里华为这台tc7620用的就是hi1155e无线芯片。

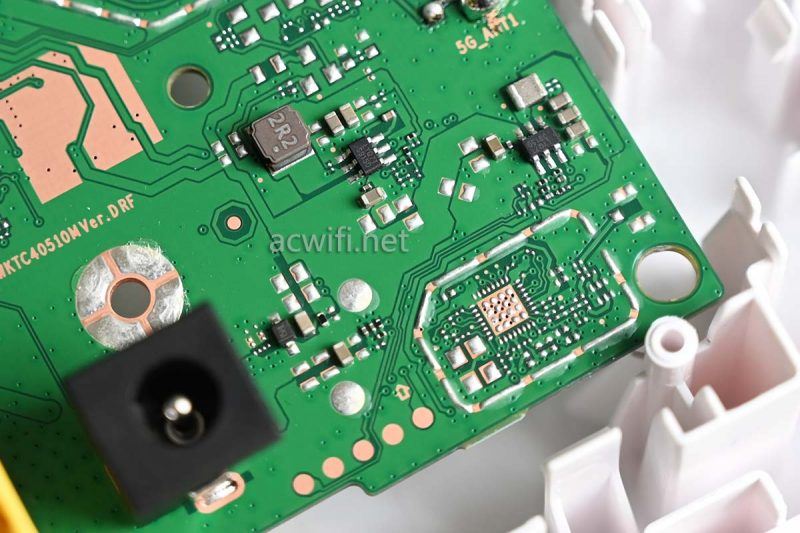

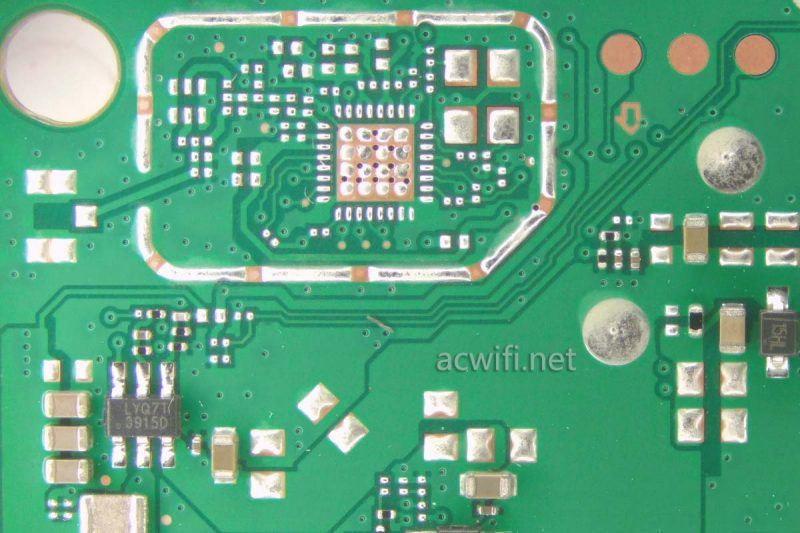

这里有一个空焊盘，不知是否放蓝牙还是放星闪ic的呢：
