模块pcb上的芯片型号为realtek rts5420，一颗usb3.2 gen2 hub主控

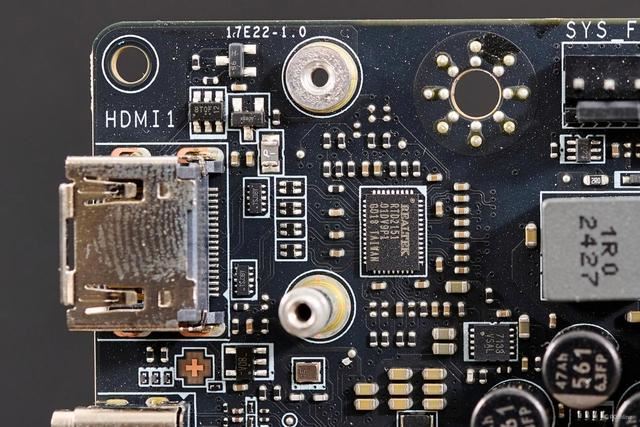

realtek rt02151，hdmi信息转换芯片，让旁边的hdmi 2.1接口实现8k@60hz信息输出

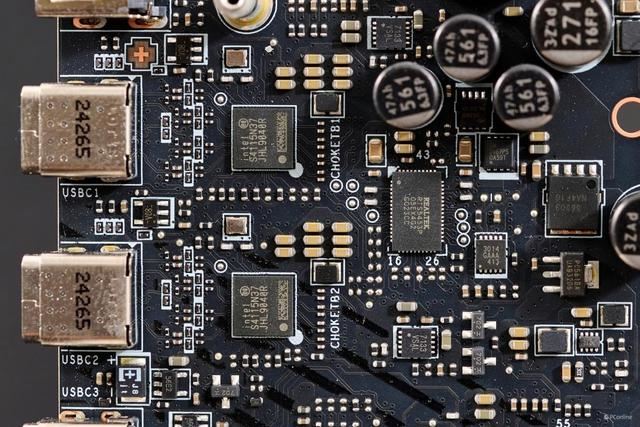

两颗雷电4芯片lntel hjl9040r与realtek rts5453 p（双type-c pd芯片），支持40gbps高速雷电4设备、20gbps高速usb4设备、10gbps usb3.2设备，以及支持8k显示输出。

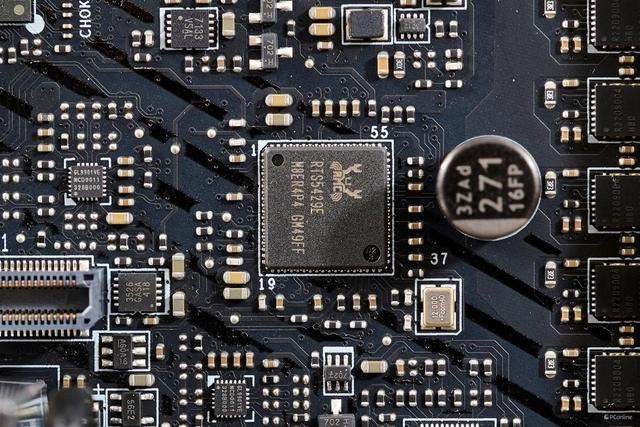

realtek rts5429e，目前网络上还未找到相应的芯片资料；另外两颗gl9901ve usb 10gbps中继器，支持两个usb 10gbps接口

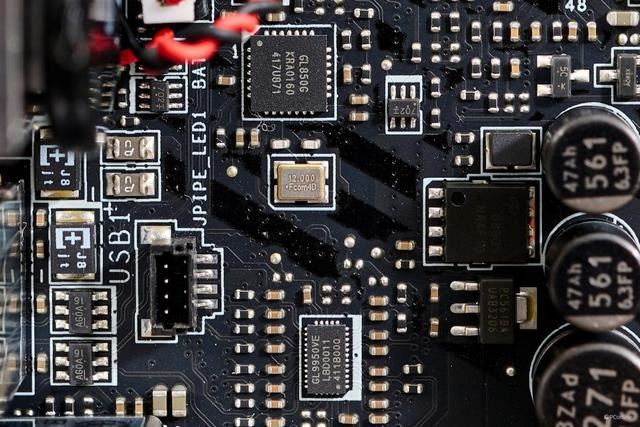

gl850g usb2.0 hub控制器，以及同样是gl9950ve usb 10gbps中继器，支持两个usb 10gbps接口

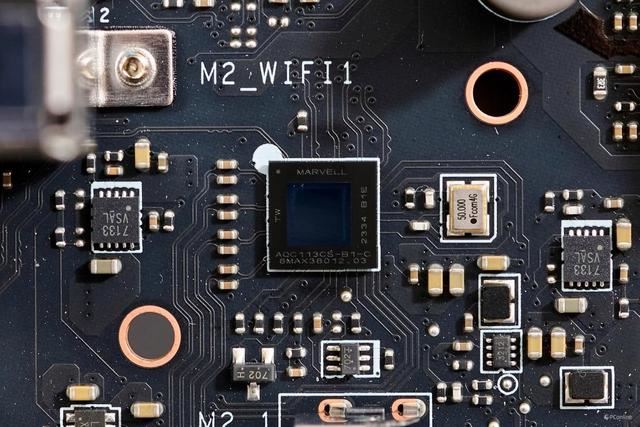

marvell aqc113cs 10gbps有线网络接口，由pcie gen4 x4高速通道转换信号而来，向下兼容 10g/5g/2.5g/1g/100m/10m有线网络接口。

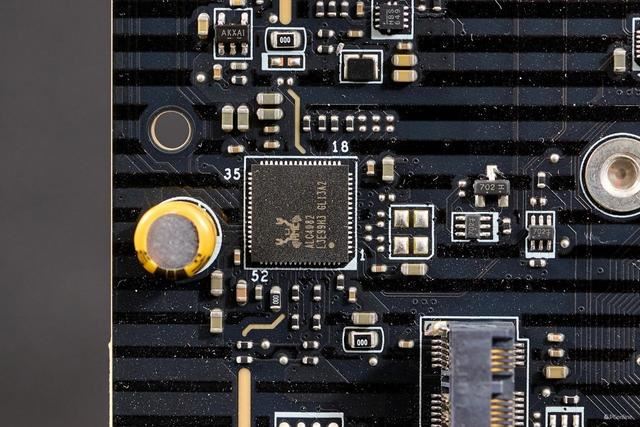

realtek alc4082音频芯片

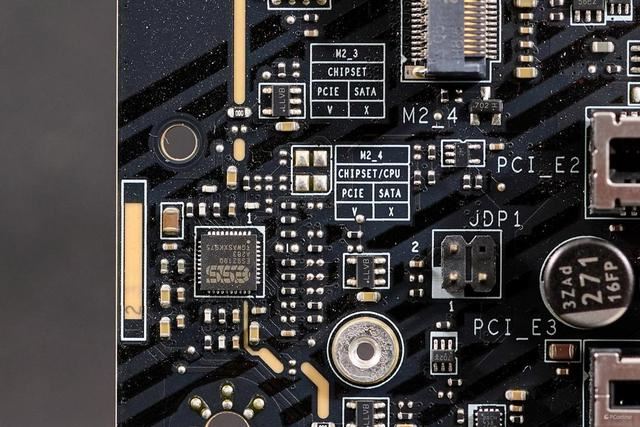

ess es9219q dac芯片

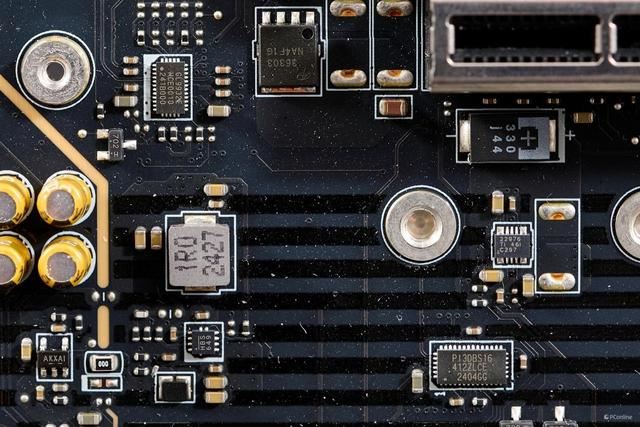

gl9932e pcie信号放大器，pi3dbs16412 20gbps多路复用器

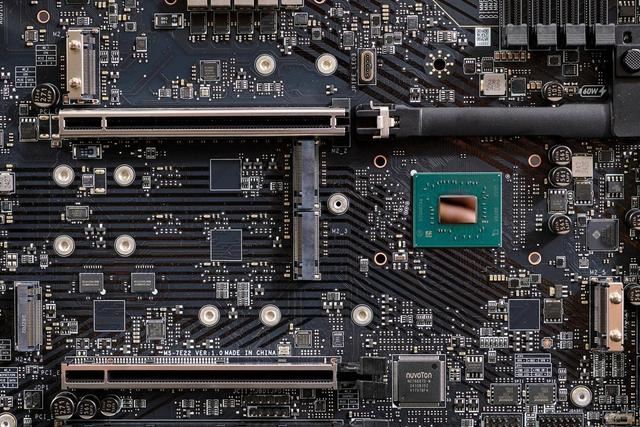

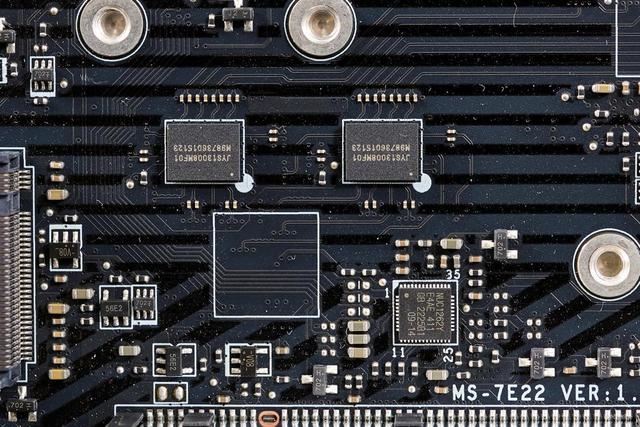

正面还有两颗jys13008mf01，pcie gen5信号拆分芯片；下面的是nuc1262，除了高灯10路led灯效控制接口外还支持24路16位pwm控制信号。

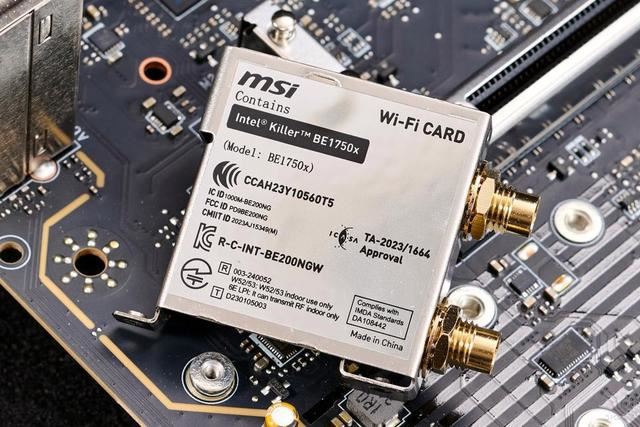

wifi子卡为intel killer be1750x无线网卡，实为be200ngw，但此款网络还支持killer控制软件，实现更好的网络控制。
m.2接口共5个，可以支持最多4个2280长度m.2固态硬盘，与1个22110t长度m.2固态硬盘（m.2_5）。
同时除了顶部的m.2_1接口支持pcie gen5 x4之外，m.2_4同样可以支持pcie gen5 x4高速带宽（同为cpu提供带宽），但需要让pci_e1运行在pcie gen5 x8模式下，pci_e2运行在pcie gen5 x4模式下。
