供电模组的输入接口为双8pin设计，周围有多颗20k的黑色固态电容，起到稳压滤波的作用。
供电模组的主控丝印raa229628，听说是最大支持18相pwm控制信号输出，在这块主板上，大概率是10+1双通道的pwm控制信号输出。
主板左侧，从上到下是14颗drmos，看着就非常的给力。

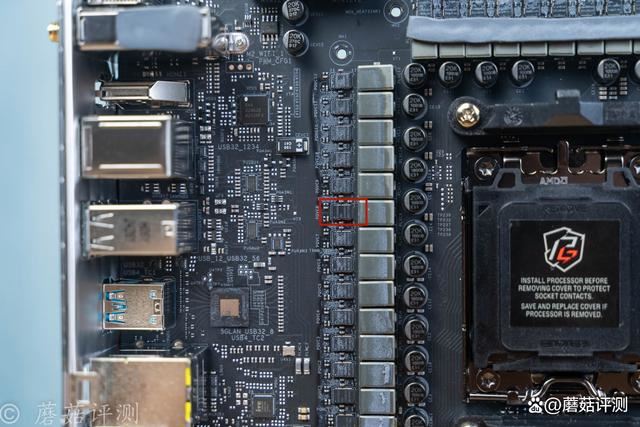

靠近看看，上面的13颗清一色的丝印r2209004，最大稳定输出电流在110a左右，非常给力。最下面还有一颗drmos，丝印raa220075，最大稳定输出电流在75a左右，右下角是一颗pwm控制器，用于控制这颗drmos，这里应该是用于处理器外围供电的。

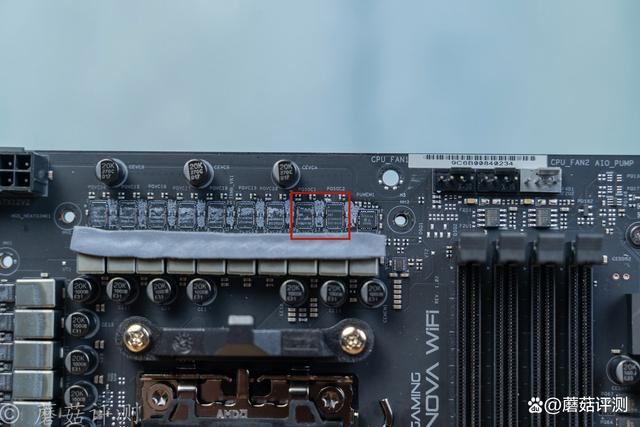

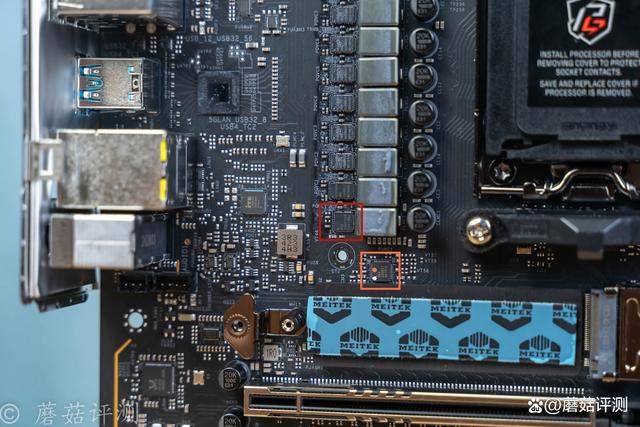

主板最上面共有10相供电，左侧7颗为核心供电，右侧2颗为核显供电，丝印均为r2209004，最大稳定输出电流110a。最右侧一颗drmos丝印sic431a，最大稳定输出电流在24a左右，大概率负责处理器内存控制器部分的供电。

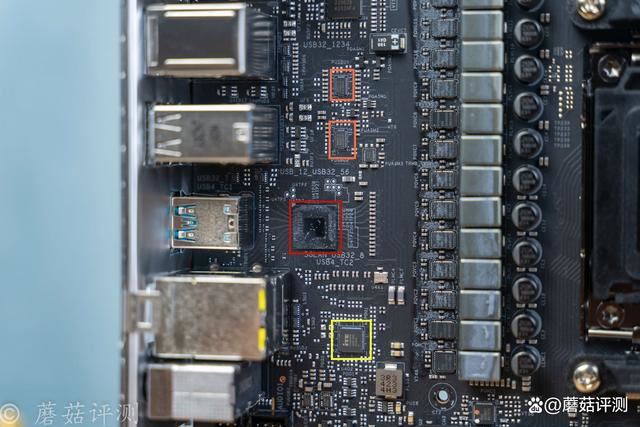

主板io接口后面，有一颗最大的芯片，红框，丝印asm4242，这是一颗usb4主控芯片，这颗芯片有专门的散热设计，另外，华擎还在这里配备了一个主动散热风扇。橙框芯片丝印bw9951e，这颗芯片大概率是usb主控芯片，给主板io面板上的usb接口提供支持。黄框芯片应该也是usb主控芯片，给主板后部的usb接口提供支持。

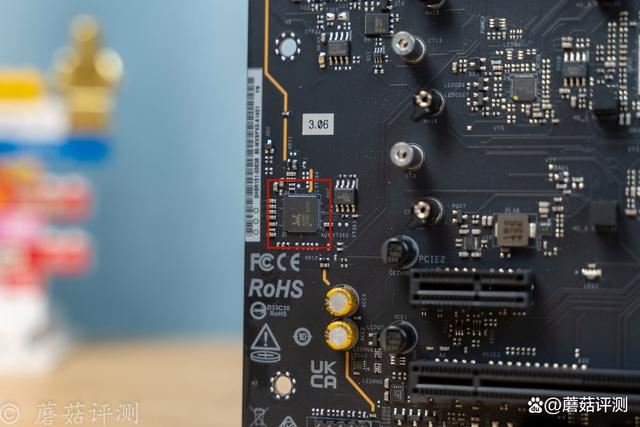

红框芯片丝印rtl8126，这是一颗5g的有线lan口主控芯片。

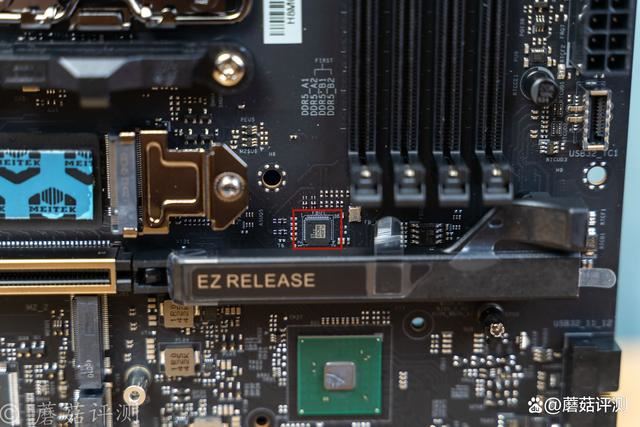

主板的主pcie插槽的右侧，有一颗主板bios刷写芯片，右侧应该是主板的bios存储芯片，但是被这个塑料机构挡住了。

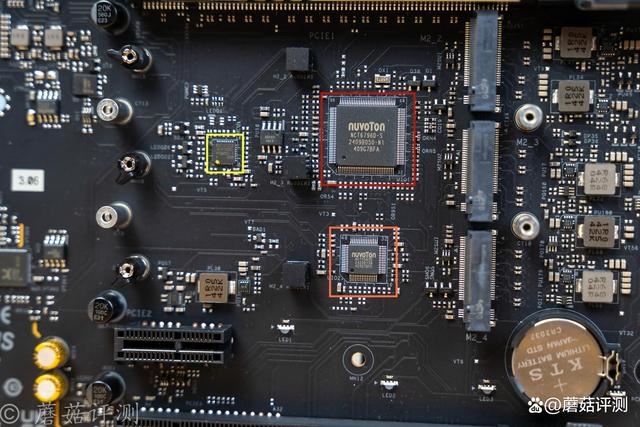

最大的芯片丝印nct6796d，这是一颗io检测芯片，用于检测主板的各种参数信息。橙框芯片丝印，这也是一颗监控芯片。黄框芯片是一颗ram架构的单片机芯片，负责主板的灯效控制。

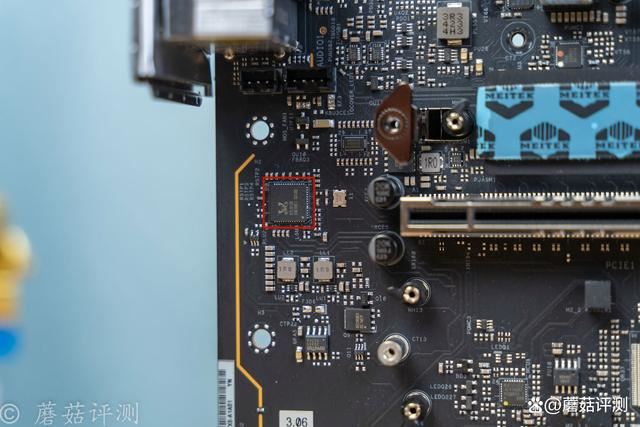

主板左下角的音频部分，主控芯片丝印alc4082，旗舰级别的声卡主控芯片。
主板的右下角，红框部分，是两颗南桥芯片，提供充足的pcie通道。橙框芯片丝印asm1061，给旁边的sata接口提供支持。黄框芯片丝印asm2480b，这颗芯片大概率给旁边的m2接口提供支持，让其既能支持nvme的m2固态，也能支持sata的m2固态。

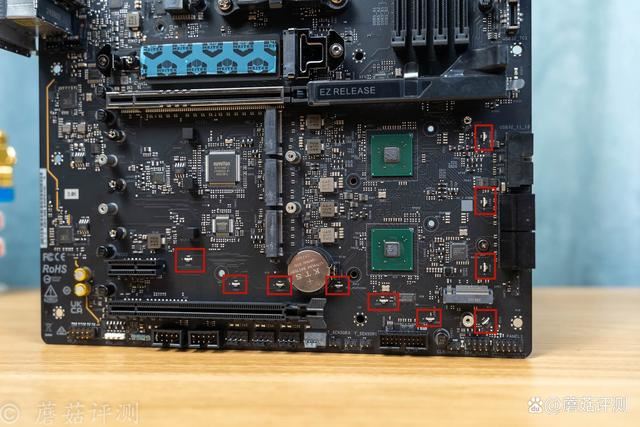

主板底部的四周，有多颗贴片式的led芯片，负责主板底部的rgb灯效。
