我要评论电脑上的显卡越来越重，人们开始担心显卡插槽承受不了这么大的压力，使用显卡支架是一个方法，而显卡竖装，则是另外一个思路。显卡竖装，就是将显卡垂直安放，通过转接线，连接到主板的显卡插槽。在电脑diy玩家中，不是常规的做法，但是也经常见到。

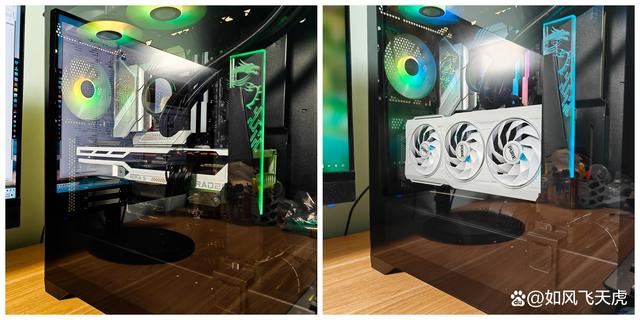

例如上图，就是将显卡竖装后的样子。显卡竖装，大家关心的是性能会不会收到影响，之前我做过测试，发现基本是没有影响的。那么还有就是散热，因为风道有些改变了。我也做了实测，发现在海景房机箱中，变化也不是很大，但是底部风扇是否使用，是有影响的。

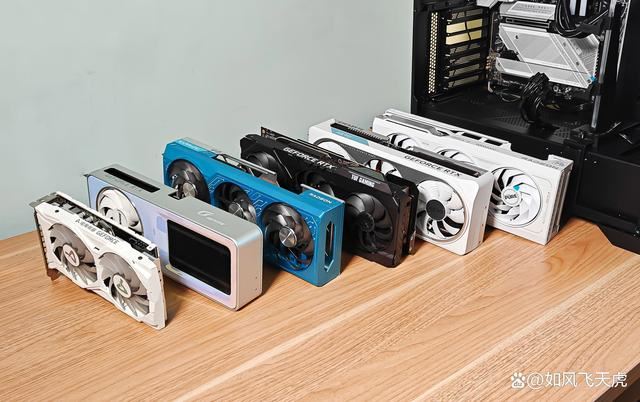

那么有网友说了，传统的机箱内影响如何呢？毕竟绝大多数用的还是传统机箱。还有想看看不同的显卡有没有区别，毕竟显卡的散热设计是不同特色的。所以这次就使用传统风道的机箱，厚着脸皮借，搜集了6款不同功率、不同设计的显卡，测试下显卡竖装对于cpu散热、显卡散热、板载固态硬盘散热的影响。
那么要测试的内容，就是显卡横装和竖装两种情况下，在aida64 fpu和甜甜圈同时运行的极限条件下（cpu温度和显卡温度最高）的温度对比，包括有cpu温度、gpu温度、以及nvme ssd硬盘的温度。

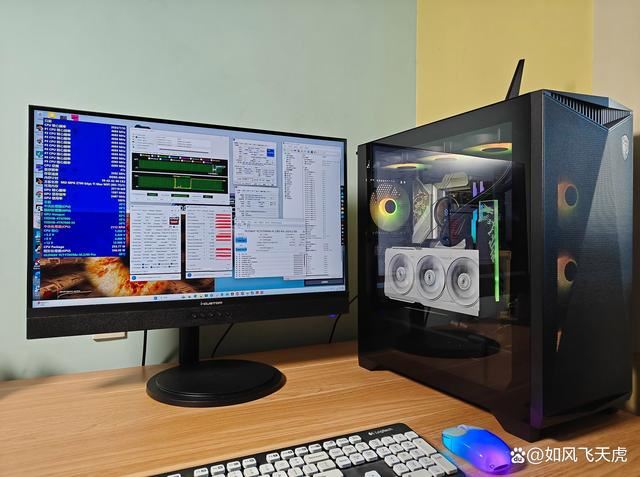

测试环境是传统机箱，微星的微星氪金枪 300r airflow，机箱有出厂自带前面的3个argb风扇和后面的1个argb风扇，传统的风道。顶部安装360水冷散热器，底部电源仓上面有通风孔，虽然可以安装风扇形成上下风道，但是考虑到很多机箱并没有这个设计，所以就没有安装。 测试时侧面的玻璃是关闭的，环境温度在28左右。考虑到测试时间较长，所以是同一款显卡测试完横装和竖装后，再进行下一款风扇的测试。

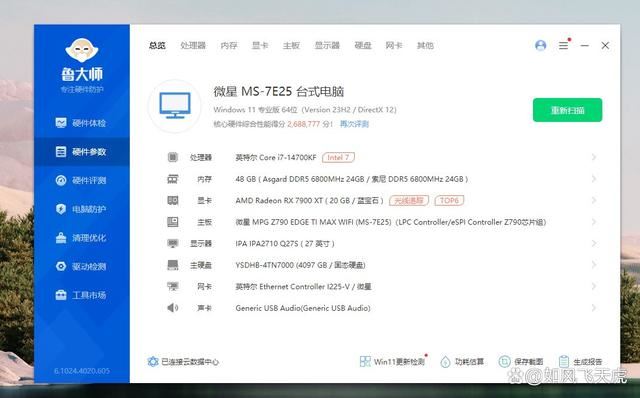

看看电脑其他配置，cpu是i7-14700kf，主板是微星的mpg z790 edge ti max wifi，俗称刀锋钛。内存是阿斯加特6800mhz。显卡分别是电竞判客的1660s，满载功耗125w；七彩虹igame 3060ti，满载200w；蓝宝石6750 gre 12gb，满载200w；华硕rtx 3080，满载330-345w；技嘉4070s，满载220w，蓝宝石7900xt，满载320w。

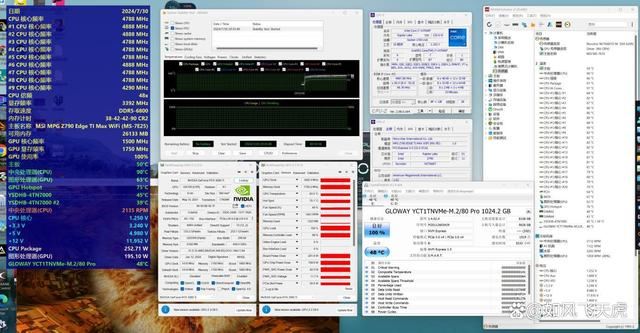

测试时开启xmp6800mhz。默认设置功耗，同时cpu电压固定为1.25v。机箱风扇、水冷风扇、水冷水泵均手动设置为最大。使用aida64 fpu测试+甜甜圈双烤，10分钟后观察cpu温度和显卡温度，以及nvme ssd硬盘温度。

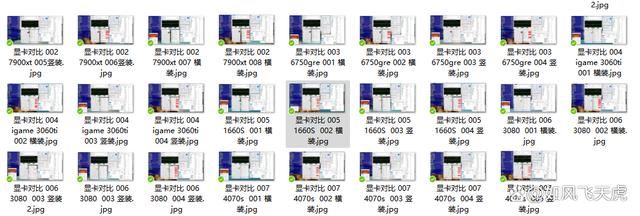

实测数据很多，比预期的时间要长，第一天测试了4款显卡，第二天上午继续测试剩余的2款，由于是空调房间，室温基本相同，对于数据基本没有影响。
首先看ssd温度，结果是没有悬念的都是48度，这个硬盘冷启动开始的时候，温度是40度。根据以前测试过的经验，如果有底部风扇的送风，温度会降低一些。那么目前的情况，无论是显卡横装还是竖装，没有什么区别。

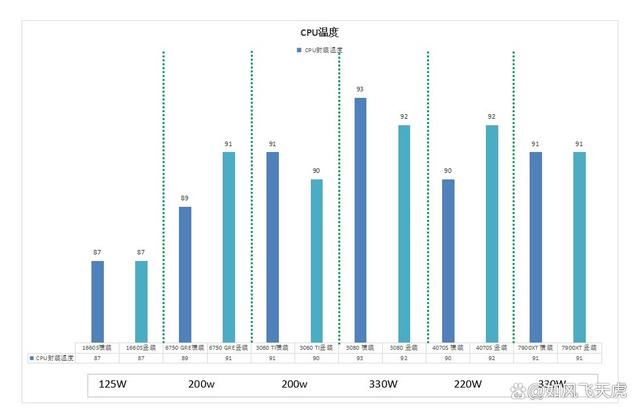

再来看cpu封装温度，我们发现，显卡竖装显卡横装比较，cpu的温度基本没有太大的变化。基本相同，不同的话，略高的温度都是后测试的。 但是同显卡功率，却有一定的关系。功率低的话，那么cpu温度会低一些。这个原因，那么大概是由于显卡功率越大，发热大，机箱内的空气温度上升，引发冷排的散热能力下降造成的。

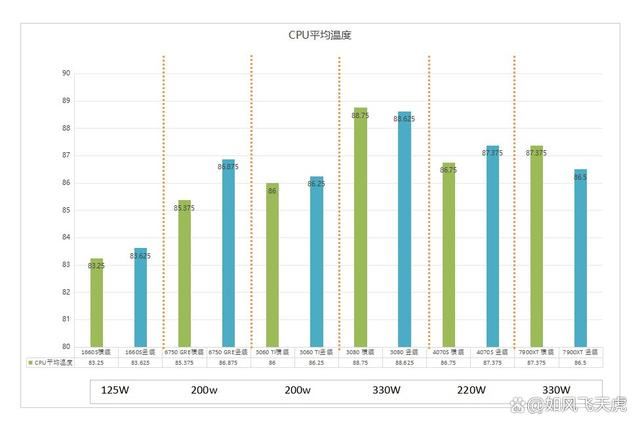

我们再来看看cpu8个大核心的平均温度，也呈现基本相同的结果状态。好在由于cpu性能过剩，实际使用中，其实cpu是不会一直满负荷运行的，所以cpu温度不是问题。
