我要评论 可能好多网友看到此文章的题目，会感到很奇怪，将低于bios芯片容量的文件，使用编程器写入，那不是太简单了吗；其实如果直接将3m文件使用编程器写入 4m芯片，这肯定是可以正确写入的，但用此法写好的芯片，插到主板上机器是无法启动；即然编程正确，那为什么无法使用呢？其实原因我们可以从芯片地址上找到答案的。
我们知道，3m芯片地址是从0000h-5ffffh，4m芯片地址是从0000h-7ffffh，二者芯片相差了1ffffh的空间，即1m容量。如果我们直接使用编程器写，那么编程器默认是从0000h地址开始写入，因文件是3m的。因此文件是写入4m芯片从0000h--5ffffh之间的空间，而且从6000h--7ffffh之间的地址为空，即ff。而主板启动时，首先需要读取bios芯片的最后端的跳转命令，而现在4m芯片的尾部为空字节，因此无法读取到正确的跳转命令，因此系统也就无法启动了。

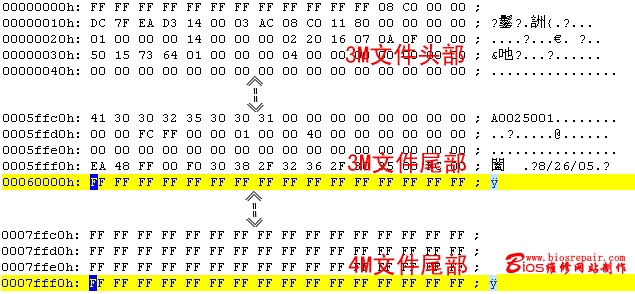

对于直接将3m文件写入4m芯片，文件在芯片中的位置，可参考下图。
因此，我们可通过将3m文件头部，加入1m空字节，来实现将3m文件合并成一个4m文件，然后再使用编程器写入4m芯片的方法来解这个问题。
修改过程是很简单的，使用ultraedit32即可完成。相关文章可从此下载：
ultraedit32
本文以华硕p4vp－mxbios主板为例，其使用sst 49lf030 lpc 3m芯片，由于bios芯片损坏，无法找到3m的芯片，因而使用sst 49lf040芯片代替。
从华硕网站下载到bios文件，其文件大小为384kb，即3m。首先运行ultraedit32，选择[文件]--打开，调入需要修改的文件p4vp1013.ami。

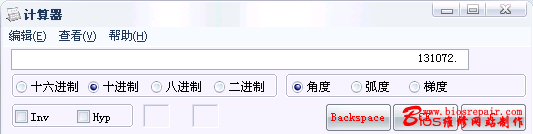

由于4m芯片为512k，文件大小应是从地址0000h--7ffffh；3m文件的最后地址为5ffffh，因此我们还需要加入2000h地址的空字节，由于20000h为16进制，我们还需要将其换算成10进制文件才可，这里我们就要用到win自带的计算器了。在开始--所有程序--附件--计算器，点击工具栏--查看--选择科学型；首先选择十六进制，然后从键盘输入7ffff-5ffff=2000，然后选择十进制，即可得到10进制 131072，正好128k即1m的字节数。

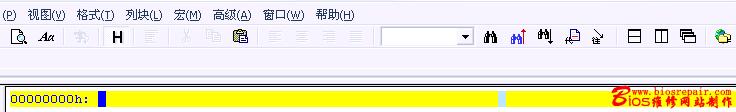

点击ultraedit32工具栏--文件--新建，建立一新文件，在右侧编辑栏中，随意输入几个字符，然后回车。然后选择工具栏--编辑--hex编辑；然后选择右侧编辑栏中输入的数据，按鼠标右键删除。这样即可得到一个空字节的二进制文件。
将鼠标选择0000h地址处，也就是文件的开始地址，选择ultraedit32工具栏--编辑--hex插入\删除，在出现在操作界面中，选择插入，在插入\删除的字节数量中，输入我们开始算出的131072，然后确定。

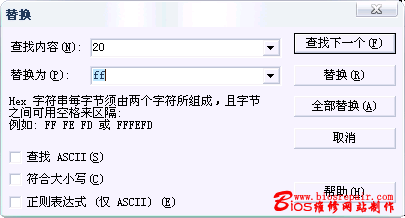

确定插入131072字节后，由于默认插入是20的空字节，因此我们还需要将20全部替换成ff；选择ultraedit32工具栏--搜索--替换，在替换界面中--查找内容中输入20，在替换为输入ff，其它选项都不选择，然后选择全部替换，所有字节即替换成ff。
选择ultraedit32工具栏--编辑--全部选定，选择后，点鼠标右键，选择复制。然后点击左侧编辑中，双击开始打开的p4vp1013.ami，将鼠标移到文件头部，即0000h处，按鼠标右键，选择粘贴，即可从0000h地址处，插入131072字节的空字节。
此时文件的最后地址应是7ffffh，而且内容应与3m文件的最后地址内容一样。至此文件就修改完成，我们选择ultraedit32工具栏--文件--另存为，将文件另行保存即可。
然后将修改好的文件，使用编程器写入4m芯片，即可顺利完成主板启动；此文章内容已经使用华硕p4vp－mxbios主板测试通过。
其实将3m文件写入4m芯片，以上方法是将3m文件修改成4m文件，然后再写入。其实还有简单的方法，如果你有专业的编程器如vp-480，插上4m芯片，并选择好芯片型号后。在调入bios文件时，在出现读文件到缓冲区界面时，在缓冲区开始地址处，输入文件在缓冲区的开始地址，由于3m文件前要加入 1m即1ffffh的空字节，因此开始地址输入20000，确定即可。
关于vp系列编程器介绍，请参考此联接vp系列专业编程器
然后选择编程，即可方便将3m文件正确写入到4m芯片中；而且同样可以正常的启动主板。
耗子随便说一下，其实在以前介绍的将2mbios文件，合并后写入到4m芯片中，使用的copy命令，其原因，与本文介绍也是一致的；也是由于系统读取芯片尾部跳转命令的原因。我们使用拷贝命令，将两个2m文件，头尾相接，合并成一个4m文件，其结果与在2m文件头部加入2m空字节是一样的结果的。
主要是4m文件是2m文件的一倍，因此直接拷贝，方便操作；如2m文件为2.bin，我们在dos状态下，使用copy 2.bin/b 2.bin/b 4.bin回车即可完成4m文件的合并。也可按文章介绍，使用ultraedit32，在2m文件前面加个2m的空字节，其结果都是一样的。
其实3m文件，也可采用copy的方法，在3m文件前面加上一个1m空字节的文件，这个文件可用ultraedit32制作，耗子在此已经提供一个做好的1m空字节文件，网友可从此下载：1m文件下载；在dos或win环境msdos方式下，使用copy 1m.bin/b 3m.bin/b 4m.bin（这里1m文件指1m空文件 3m指3m bios文件 4m指合并后的4m文件），需要注意的是，在copy合并时，一定要是1m.bin/b 3m.bin/b的顺序，因为这样是在1m文件后面加上3m文件，否则正好相反，起不到修改bios的作用，这一点一定要特别注意。
注意：
1、文件修改时，在ultraedit32编辑修改时，确定地址的准确性是很重要的。
2、如用编程器直接刷新，一定在调入文件时，要确定好bios文件在缓冲区中的开始地址。
3、如果使用copy命令合并3m文件时，一定要注意是1m.bin/b 3m.bin/b的顺序，不能是3m.bin/b 1m.bin/b反过来，否则将失去修改的意义，这一点要特别注意。
4、使用copy合并时，一定要加/b参数，代表按二进制合并。
