一、前言

利用 fbo（framebuffer object），我们可以实现离屏渲染。在前面的章节中，当我们调用 gldrawelements 后，手机屏幕上就会显示出绘制的图像。这意味着 opengl 将数据直接渲染到了手机屏幕上。通过使用 fbo，我们可以将数据渲染到纹理上，而不是直接渲染到屏幕，这个过程称为离屏渲染。

通过离屏渲染，我们可以在最终显示之前对图像进行复杂的处理。这种方法非常有用，比如在后期处理效果（如模糊、hdr、阴影等）中，或者在渲染多个场景以进行纹理贴图、环境映射等操作时。

假设你在开发一款图片处理软件，包含美颜、滤镜等功能。用户可以同时应用多种滤镜，如瘦脸、美白、长腿等，每种滤镜都通过 opengl shader 进行处理和渲染。为实现这种功能，你可以设计一个图片渲染链。

一种直观的方法是为每种滤镜创建一个独立的模块，通过组合不同的模块实现多种滤镜的处理链。在处理链完成之前，我们无法将结果渲染到屏幕上。模块与模块之间的处理结果应该通过某种介质进行传递，这里使用的介质就是纹理。这也解释了我们为什么需要使用 fbo。

通过 fbo，我们可以在离屏状态下将渲染结果存储到纹理中，然后将该纹理作为输入传递给下一个滤镜模块。这样，整个处理链就可以逐步处理图像，直到应用所有滤镜后，将最终结果渲染到屏幕上。

本文所有代码在 fbodrawer.kt

二、fbo 简介

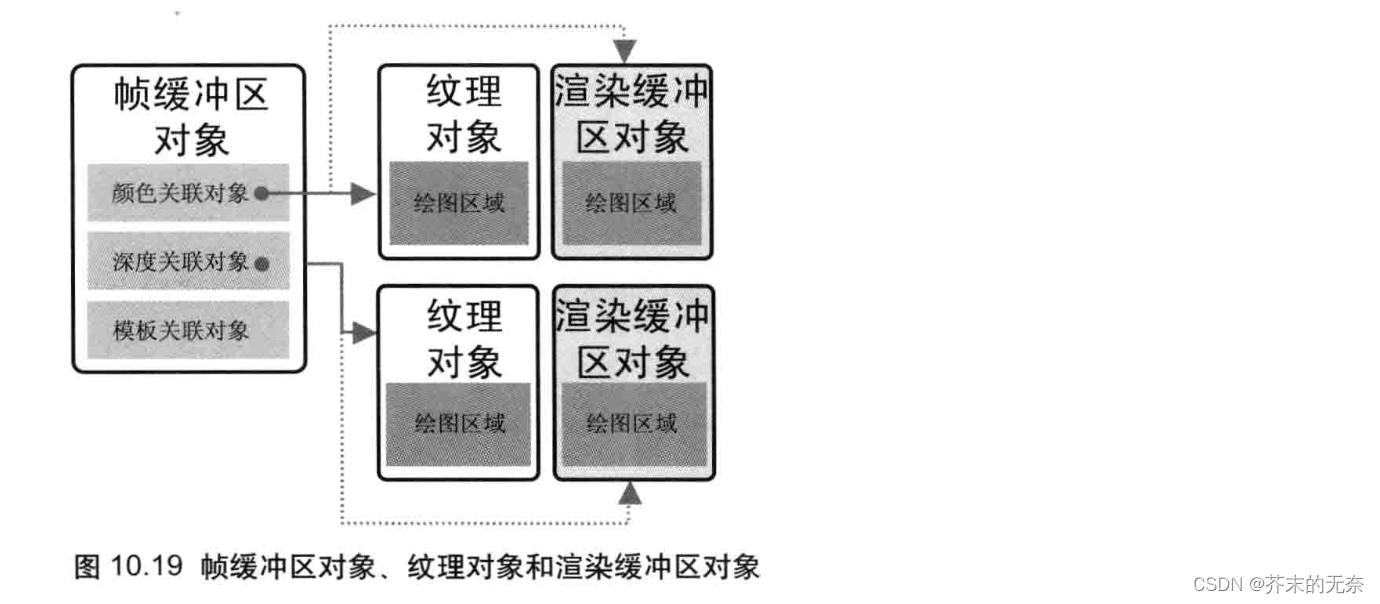

上图显示了帧缓冲区对象的结构，它提供了颜色缓冲区和深度缓冲区的替代品。如你所见，绘制操作并不是直接发生在帧缓冲区中的，而是发生在帧缓冲区所关联的对象（attachment）上。一个帧缓冲区有多个关联对象：颜色关联对象（color attachment）、深度关联对象（depth attachment）和模板关联对象（stencil attachment），分别用来替代颜色缓冲区、深度缓冲区和模板缓冲区。经过一些设置，opengl 就可以向帧缓冲区的关联对象中写入数据，就像写入颜色缓冲区或深度缓冲区一样。我们目前只关注颜色关联对象即可

每个关联对象又可以是两种类型的：纹理对象或渲染缓冲区对象（renderbuffer object）。当我们把纹理对象作为颜色关联对象关联到帧缓冲区对象后，opengl 就可以在纹理对象中绘图。渲染缓冲区对象表示一种更加通用的绘图区域，可以向其中写入多种类型的数据。

2.1 渲染缓冲对象

渲染缓冲区对象（renderbuffer object）是 opengl 和 opengl es 中的一种缓冲区类型，用于离屏渲染。它提供了一种高效的方式来存储图像数据，特别适用于深度缓冲区和模板缓冲区。

渲染缓冲区对象的特点：

1. 高效存储：

   • 渲染缓冲区对象在实现上通常比纹理对象更高效，特别是用于深度和模板数据的存储。
   • 它不需要纹理过滤、mip 贴图等特性，因此在某些场景下可以提供更好的性能。

2. 不可直接采样：

   • 与纹理对象不同，渲染缓冲区对象不能直接被着色器采样。
   • 这意味着你不能在着色器中直接访问渲染缓冲区对象中的数据，只能用于渲染过程。

3. 用途广泛：

   • 渲染缓冲区对象可以用作颜色、深度或模板缓冲区。
   • 在使用 fbo 进行离屏渲染时，渲染缓冲区对象可以作为这些附件类型附加到 fbo 上。

渲染缓冲区对象的使用步骤：

1. 创建渲染缓冲区对象：

   gluint rbo;
   glgenrenderbuffers(1, &rbo);
   glbindrenderbuffer(gl_renderbuffer, rbo);


2. 分配存储：

   • 根据用途分配存储，比如深度缓冲区、颜色缓冲区等。

   glrenderbufferstorage(gl_renderbuffer, gl_depth_component16, width, height);
   // 或者为颜色缓冲区分配存储
   // glrenderbufferstorage(gl_renderbuffer, gl_rgba8, width, height);


3. 附加到 fbo：

   • 将渲染缓冲区对象附加到 fbo 作为附件。

   glframebufferrenderbuffer(gl_framebuffer, gl_depth_attachment, gl_renderbuffer, rbo);
   // 如果是颜色缓冲区
   // glframebufferrenderbuffer(gl_framebuffer, gl_color_attachment0, gl_renderbuffer, rbo);


纹理对象与渲染缓冲区对象的对比：

• 纹理对象：

  • 可以在着色器中采样，用于更灵活的图像处理。
  • 适用于需要在多个渲染步骤中反复使用和处理的图像数据。

• 渲染缓冲区对象：

  • 高效的存储和写入，但不能在着色器中采样。
  • 适用于深度缓冲区和模板缓冲区，或者不需要在着色器中采样的颜色缓冲区。

结合使用：

在实际应用中，常常将纹理对象和渲染缓冲区对象结合使用。比如：

• 使用渲染缓冲区对象存储深度和模板数据，以获得更高的性能。
• 使用纹理对象存储颜色数据，以便在后续渲染步骤中进行采样和处理。

例子：

假设我们在开发一个图片处理软件，通过 fbo 进行多重滤镜处理。每个滤镜模块会产生一个中间结果，这些中间结果通常存储在纹理对象中，因为它们需要被后续的滤镜模块采样和处理。然而，为了提高性能，我们可以使用渲染缓冲区对象来存储深度数据，因为这些数据通常不需要在滤镜处理中直接访问。

// 创建并绑定 fbo
gluint fbo;
glgenframebuffers(1, &fbo);
glbindframebuffer(gl_framebuffer, fbo);

// 创建并附加颜色附件（纹理对象）
gluint colortex;
glgentextures(1, &colortex);
glbindtexture(gl_texture_2d, colortex);
glteximage2d(gl_texture_2d, 0, gl_rgba, width, height, 0, gl_rgba, gl_unsigned_byte, null);
gltexparameteri(gl_texture_2d, gl_texture_min_filter, gl_linear);
gltexparameteri(gl_texture_2d, gl_texture_mag_filter, gl_linear);
glframebuffertexture2d(gl_framebuffer, gl_color_attachment0, gl_texture_2d, colortex, 0);

// 创建并附加深度附件（渲染缓冲区对象）
gluint depthrbo;
glgenrenderbuffers(1, &depthrbo);
glbindrenderbuffer(gl_renderbuffer, depthrbo);
glrenderbufferstorage(gl_renderbuffer, gl_depth_component16, width, height);
glframebufferrenderbuffer(gl_framebuffer, gl_depth_attachment, gl_renderbuffer, depthrbo);

// 检查 fbo 完整性
if (glcheckframebufferstatus(gl_framebuffer) != gl_framebuffer_complete) {
    // 处理错误
}

// 解绑 fbo 以恢复默认帧缓冲区
glbindframebuffer(gl_framebuffer, 0);

通过这种方式，我们可以高效地实现图像的离屏渲染和多重滤镜处理。

三、fbo 使用流程

gles30.glgentextures(1, fbotexids)
gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0])
gles30.gltexparameteri(gles30.gl_texture_2d, gles30.gl_texture_min_filter, gles30.gl_linear)
gles30.gltexparameteri(gles30.gl_texture_2d, gles30.gl_texture_mag_filter, gles30.gl_linear)
gles30.glbindtexture(gles30.gl_texture_2d, gles30.gl_none)

// generate fbo id and config fbo
// 创建 fbo
gles30.glgenframebuffers(1, fbo);
gles30.glbindframebuffer(gles30.gl_framebuffer, fbo[0])
gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0])
gles30.glframebuffertexture2d(gles30.gl_framebuffer, gles30.gl_color_attachment0, gles30.gl_texture_2d, fbotexids[0], 0)
gles30.glteximage2d(gles30.gl_texture_2d, 0, gles30.gl_rgba, imagewidth, imageheight, 0, gles30.gl_rgba, gles30.gl_unsigned_byte, null)
gles30.glbindtexture(gles30.gl_texture_2d, gles30.gl_none)
gles30.glbindframebuffer(gles30.gl_framebuffer, gles30.gl_none)

这段代码用于在 opengl es 3.0 中创建并配置一个帧缓冲区对象（fbo），并将一个纹理对象附加到这个帧缓冲区对象上作为颜色附件，以便进行离屏渲染。下面是对每行代码的详细解释：

创建和配置纹理对象

// 生成一个纹理对象，并将其id存储在 fbotexids 数组中
gles30.glgentextures(1, fbotexids);

// 绑定生成的纹理对象
gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0]);

// 设置纹理过滤参数，线性过滤
gles30.gltexparameteri(gles30.gl_texture_2d, gles30.gl_texture_min_filter, gles30.gl_linear);
gles30.gltexparameteri(gles30.gl_texture_2d, gles30.gl_texture_mag_filter, gles30.gl_linear);

// 解除纹理绑定
gles30.glbindtexture(gles30.gl_texture_2d, gles30.gl_none);

1. 生成纹理对象：

   • gles30.glgentextures(1, fbotexids);：生成一个纹理对象，并将其id存储在 fbotexids 数组中。

2. 绑定纹理对象：

   • gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0]);：将生成的纹理对象绑定到目标 gl_texture_2d。

3. 设置纹理参数：

   • gles30.gltexparameteri(gles30.gl_texture_2d, gles30.gl_texture_min_filter, gles30.gl_linear);：设置纹理的缩小过滤为线性过滤。
   • gles30.gltexparameteri(gles30.gl_texture_2d, gles30.gl_texture_mag_filter, gles30.gl_linear);：设置纹理的放大过滤为线性过滤。

4. 解除纹理绑定：

   • gles30.glbindtexture(gles30.gl_texture_2d, gles30.gl_none);：解除当前绑定的纹理对象。

创建和配置帧缓冲区对象

// 生成一个帧缓冲区对象，并将其id存储在 fbo 数组中
gles30.glgenframebuffers(1, fbo);

// 绑定生成的帧缓冲区对象
gles30.glbindframebuffer(gles30.gl_framebuffer, fbo[0]);

// 重新绑定之前创建的纹理对象
gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0]);

// 将纹理对象附加到帧缓冲区对象的颜色附件上
gles30.glframebuffertexture2d(gles30.gl_framebuffer, gles30.gl_color_attachment0, gles30.gl_texture_2d, fbotexids[0], 0);

// 为纹理对象分配存储空间
gles30.glteximage2d(gles30.gl_texture_2d, 0, gles30.gl_rgba, imagewidth, imageheight, 0, gles30.gl_rgba, gles30.gl_unsigned_byte, null);

// 解除纹理绑定
gles30.glbindtexture(gles30.gl_texture_2d, gles30.gl_none);

// 解除帧缓冲区对象的绑定
gles30.glbindframebuffer(gles30.gl_framebuffer, gles30.gl_none);

1. 生成帧缓冲区对象：

   • gles30.glgenframebuffers(1, fbo);：生成一个帧缓冲区对象，并将其id存储在 fbo 数组中。

2. 绑定帧缓冲区对象：

   • gles30.glbindframebuffer(gles30.gl_framebuffer, fbo[0]);：将生成的帧缓冲区对象绑定到目标 gl_framebuffer。

3. 重新绑定纹理对象：

   • gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0]);：将之前创建的纹理对象重新绑定到目标 gl_texture_2d。

4. 附加纹理对象到帧缓冲区对象：

   • gles30.glframebuffertexture2d(gles30.gl_framebuffer, gles30.gl_color_attachment0, gles30.gl_texture_2d, fbotexids[0], 0);：将纹理对象作为颜色附件附加到帧缓冲区对象上。

5. 为纹理对象分配存储空间：

   • gles30.glteximage2d(gles30.gl_texture_2d, 0, gles30.gl_rgba, imagewidth, imageheight, 0, gles30.gl_rgba, gles30.gl_unsigned_byte, null);：为纹理对象分配存储空间，并指定其格式和尺寸。

6. 解除纹理绑定：

   • gles30.glbindtexture(gles30.gl_texture_2d, gles30.gl_none);：解除当前绑定的纹理对象。

7. 解除帧缓冲区对象的绑定：

   • gles30.glbindframebuffer(gles30.gl_framebuffer, gles30.gl_none);：解除当前绑定的帧缓冲区对象。

四、fbo 离屏渲染

为了演示 fbo 离屏渲染，我在 fbodrawer.kt 构建了两个 shader，第一个 shader 将 rgb 图片转换为灰度图，第二个 shader 则将纹理渲染到屏幕上。

companion object {
    val vertexshadersource =
        """
        #version 300 es
        layout(location = 0) in vec3 a_posit
        layout(location = 1) in vec2 a_texco

        out vec2 v_texcoord;

        void main()
        {
            gl_position = vec4(a_position, 1
            v_texcoord = a_texcoord;
        }
        """.trimindent()
    val fragmentshadersource =
        """
        #version 300 es
        precision mediump float;

        uniform sampler2d texture0;
        in vec2 v_texcoord;
        out vec4 fragcolor;
        void main(void)
        {
            fragcolor = texture(texture0, v_
        }
        """.trimindent()
    val fbofragmentshadersource =
        """
        #version 300 es
        precision mediump float;

        uniform sampler2d texture0;
        in vec2 v_texcoord;
        out vec4 fragcolor;
        void main(void)
        void main(void)
		{
    		vec4 tempcolor = texture(texture0, v_texcoord);
    		float gray = 0.299*tempcolor.a + 0.587*tempcolor.g + 0.114*tempcolor.b;
    		fragcolor = vec4(vec3(gray), 1.0);
		}
        """.trimindent()
}
private val shader = shader(
    vertexshadersource,
    fragmentshadersource
)
private val fboshader = shader(
    vertexshadersource,
    fbofragmentshadersource
)

因此我们需要调用两次 draw 方法：

1. 第一次，我们的 shader 输入是 rgb 图片的纹理，输出是灰度图纹理
2. 第二次，我们的 shader 输入是灰度图纹理，然后直接绘制到纹理上

override fun draw() {
    // first, fbo off screen rendering
    gles30.glviewport(0, 0, imagewidth, imageheight)
    gles30.glbindframebuffer(gles30.gl_framebuffer, fbo[0])
    fboshader.use()
    fboshader.setint("texture0", 0)
    gles30.glbindvertexarray(vaos[0])
    gles30.glactivetexture(gles30.gl_texture0)
    gles30.glbindtexture(gles30.gl_texture_2d, imagetexids[0])
    gles30.gldrawelements(gles30.gl_triangles, indices.size, gles30.gl_unsigned_int, 0)
    gles30.glbindtexture(gles30.gl_texture_2d, 0)
    gles30.glbindvertexarray(0)
    gles30.glbindframebuffer(gles30.gl_framebuffer, 0)
    // second, draw texture to screen
    gles30.glviewport(0, 0, screenwidth, screenheight)
    shader.use()
    shader.setint("texture0", 0)
    gles30.glclear(gles30.gl_color_buffer_bit)
    gles30.glbindvertexarray(vaos[0])
    gles30.glactivetexture(gles30.gl_texture0)
    gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0]) // 用 fbo 渲染的结果作为纹理的输入
    gles30.gldrawelements(gles30.gl_triangles, indices.size, gles30.gl_unsigned_int, 0)
    gles30.glbindvertexarray(0)
}

这段代码展示了如何使用帧缓冲区对象（fbo）进行离屏渲染，然后将离屏渲染的结果绘制到屏幕上。具体分为两个步骤：第一步是将场景渲染到 fbo，第二步是将 fbo 的内容作为纹理绘制到屏幕上。

第一步：离屏渲染到 fbo

// 设置视口为 fbo 的尺寸
gles30.glviewport(0, 0, imagewidth, imageheight);

// 绑定 fbo
gles30.glbindframebuffer(gles30.gl_framebuffer, fbo[0]);

// 使用离屏渲染的着色器程序
fboshader.use();

// 设置着色器程序中纹理单元的位置
fboshader.setint("texture0", 0);

// 绑定 vao
gles30.glbindvertexarray(vaos[0]);

// 激活纹理单元并绑定需要渲染的纹理
gles30.glactivetexture(gles30.gl_texture0);
gles30.glbindtexture(gles30.gl_texture_2d, imagetexids[0]);

// 绘制元素
gles30.gldrawelements(gles30.gl_triangles, indices.size, gles30.gl_unsigned_int, 0);

// 解除纹理绑定
gles30.glbindtexture(gles30.gl_texture_2d, 0);

// 解除 vao 绑定
gles30.glbindvertexarray(0);

// 解除 fbo 绑定，恢复默认帧缓冲区
gles30.glbindframebuffer(gles30.gl_framebuffer, 0);

1. 设置视口：gles30.glviewport(0, 0, imagewidth, imageheight) 设置渲染区域为 fbo 的尺寸。
2. 绑定 fbo：gles30.glbindframebuffer(gles30.gl_framebuffer, fbo[0]) 绑定帧缓冲区对象。
3. 使用着色器程序：fboshader.use() 使用用于离屏渲染的着色器程序。
4. 设置纹理单元：fboshader.setint("texture0", 0) 设置着色器程序中的纹理单元。
5. 绑定 vao：gles30.glbindvertexarray(vaos[0]) 绑定顶点数组对象（vao）。
6. 激活并绑定纹理：gles30.glactivetexture(gles30.gl_texture0) 和 gles30.glbindtexture(gles30.gl_texture_2d, imagetexids[0]) 激活并绑定需要渲染的纹理。
7. 绘制元素：gles30.gldrawelements(gles30.gl_triangles, indices.size, gles30.gl_unsigned_int, 0) 使用索引数组绘制三角形。
8. 解除绑定：解除纹理和 vao 的绑定，以及 fbo 的绑定，恢复默认帧缓冲区。

第二步：将 fbo 的内容绘制到屏幕上

// 设置视口为屏幕尺寸
gles30.glviewport(0, 0, screenwidth, screenheight);

// 使用屏幕渲染的着色器程序
shader.use();

// 设置着色器程序中纹理单元的位置
shader.setint("texture0", 0);

// 清除颜色缓冲区
gles30.glclear(gles30.gl_color_buffer_bit);

// 绑定 vao
gles30.glbindvertexarray(vaos[0]);

// 激活纹理单元并绑定 fbo 的纹理
gles30.glactivetexture(gles30.gl_texture0);
gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0]);

// 绘制元素
gles30.gldrawelements(gles30.gl_triangles, indices.size, gles30.gl_unsigned_int, 0);

// 解除 vao 绑定
gles30.glbindvertexarray(0);

1. 设置视口：gles30.glviewport(0, 0, screenwidth, screenheight) 设置渲染区域为屏幕的尺寸。
2. 使用着色器程序：shader.use() 使用用于屏幕渲染的着色器程序。
3. 设置纹理单元：shader.setint("texture0", 0) 设置着色器程序中的纹理单元。
4. 清除颜色缓冲区：gles30.glclear(gles30.gl_color_buffer_bit) 清除颜色缓冲区。
5. 绑定 vao：gles30.glbindvertexarray(vaos[0]) 绑定顶点数组对象（vao）。
6. 激活并绑定纹理：gles30.glactivetexture(gles30.gl_texture0) 和 gles30.glbindtexture(gles30.gl_texture_2d, fbotexids[0]) 激活并绑定 fbo 的纹理（即离屏渲染的结果）。
7. 绘制元素：gles30.gldrawelements(gles30.gl_triangles, indices.size, gles30.gl_unsigned_int, 0) 使用索引数组绘制三角形。
8. 解除绑定：解除 vao 的绑定。

总结

• 第一步：在 fbo 中进行离屏渲染，将结果存储在一个纹理对象中。
• 第二步：将 fbo 中的纹理对象作为输入，绘制到屏幕上。

这种方法在图形应用程序中非常常见，特别是在实现多重渲染效果（如后期处理、反射、阴影映射等）时。
