快速从图中提取曲线坐标数据的在线工具webplotdigitizer
1 介绍
写论文时要对比别人曲线图、点图、柱形图的数据，但是只有图没有原始数据怎么办？
如果我们能够直接从论文图中提取原始的xy坐标的数据，这样就算别人没给数据我们也可以对比。
下面介绍一个非常实用的工具：webplotdigitizer。
推荐使用在线版，非常的快捷方便。下面的操作演示也是基于在线版的。
桌面版地址：https://automeris.io/webplotdigitizer/download.html
在线版地址：https://apps.automeris.io/wpd/
2 webplotdigitizer在线版的使用
2.1 上传图像

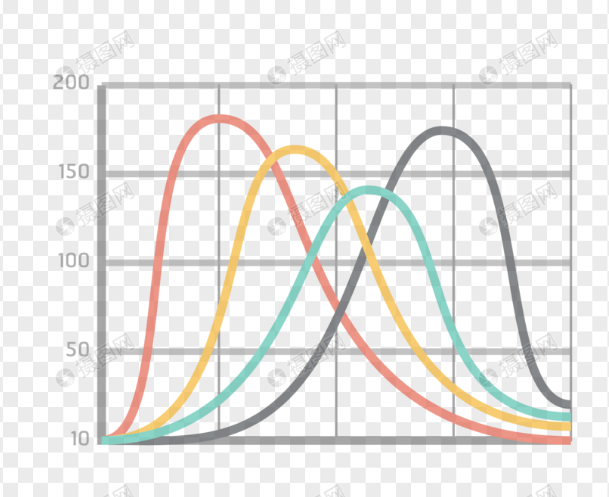

使用这张图片进行测试：

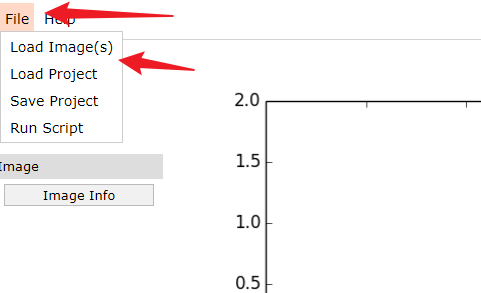

进入在线版的界面。首先点击file–load image.上传图像。

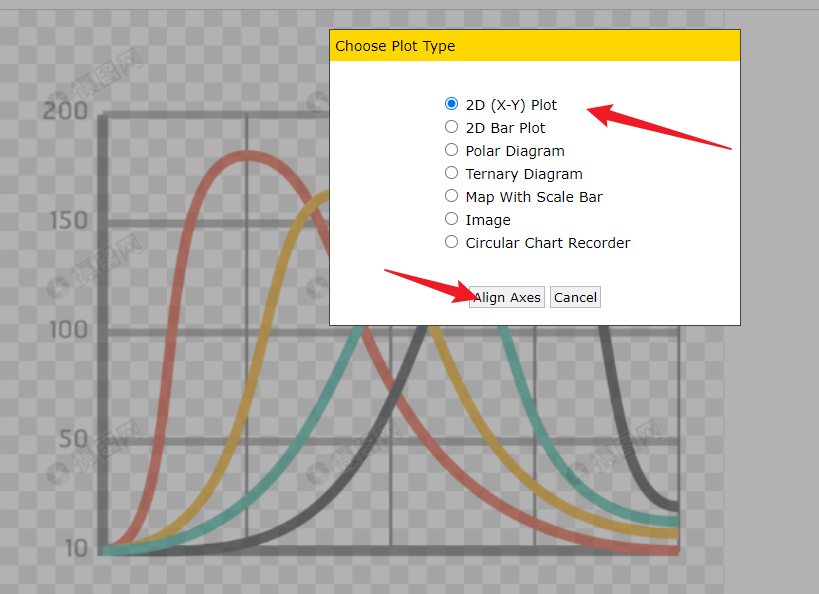

点击 2d（x-y）plot
2.2 点击横纵坐标点：

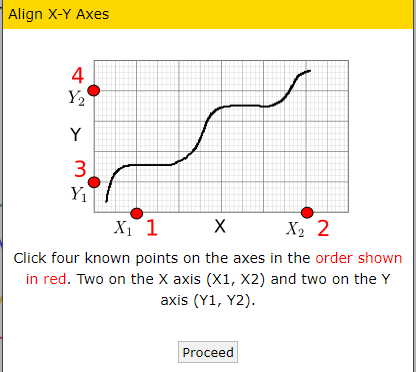

这里的是意思是，按照1234的顺序来点击横纵坐标。 然后点击proceed.

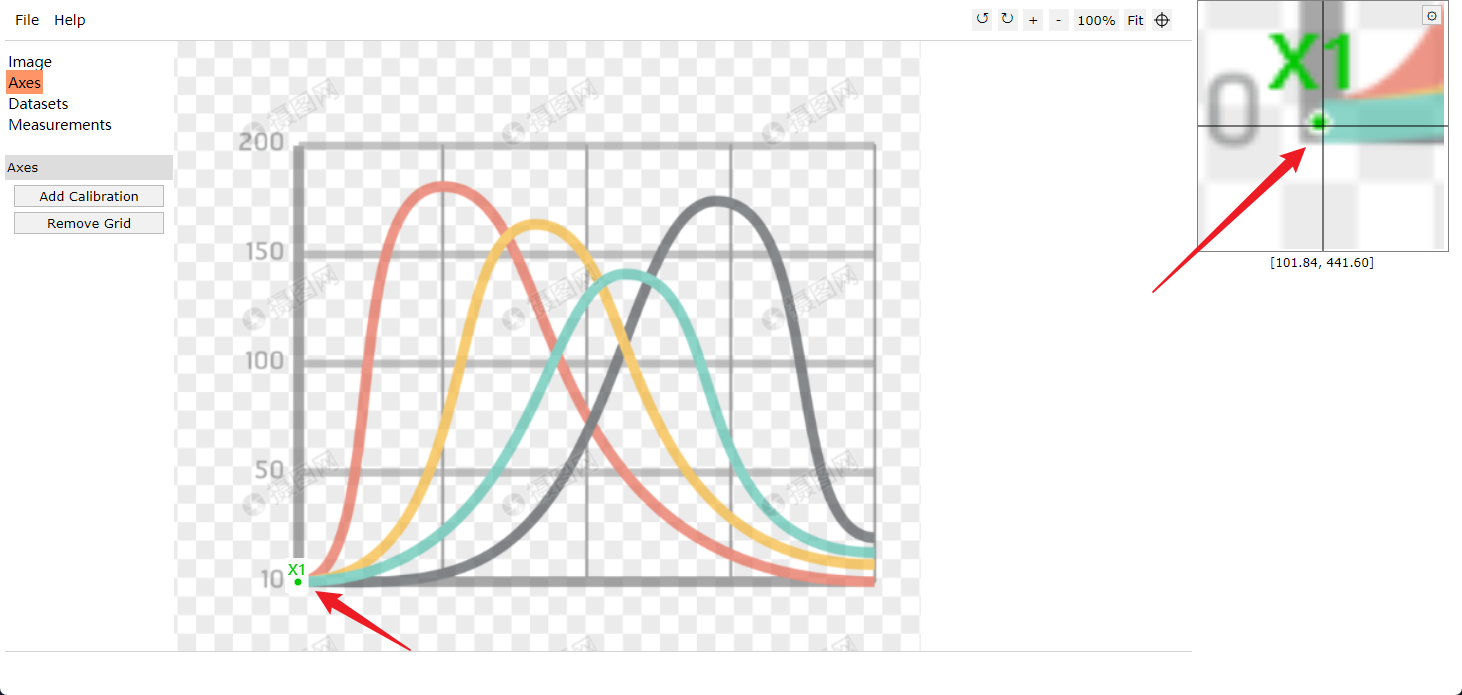

然后去点击x1,x2,y1,y2四个点。

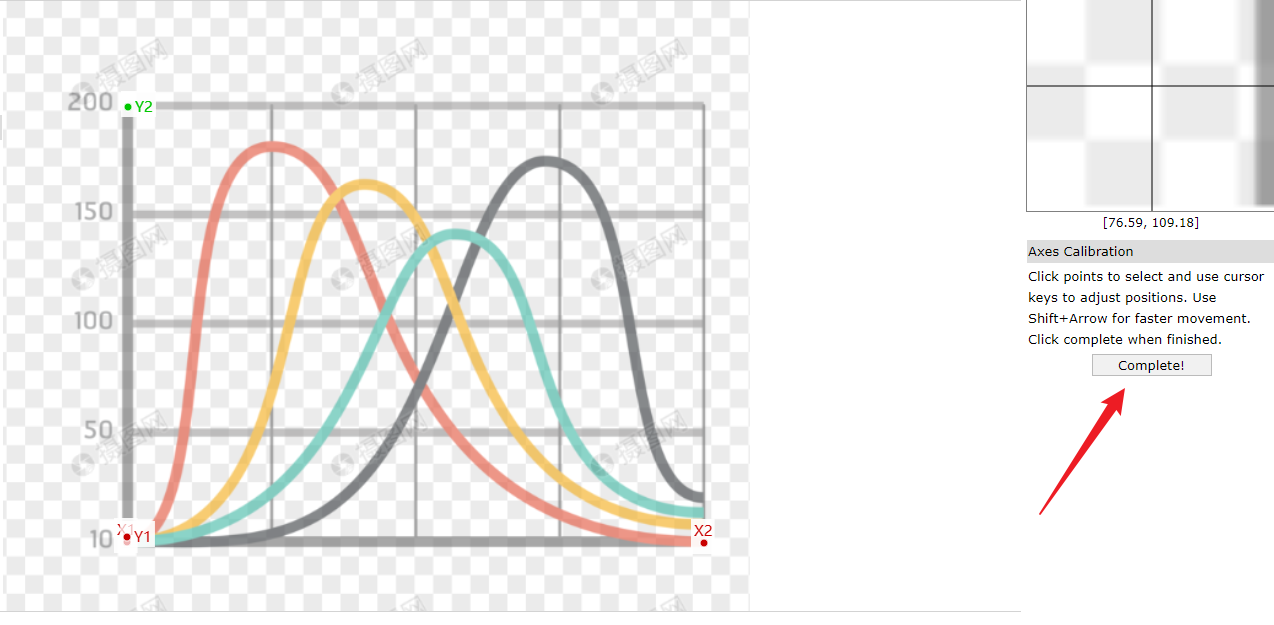

点击完成：

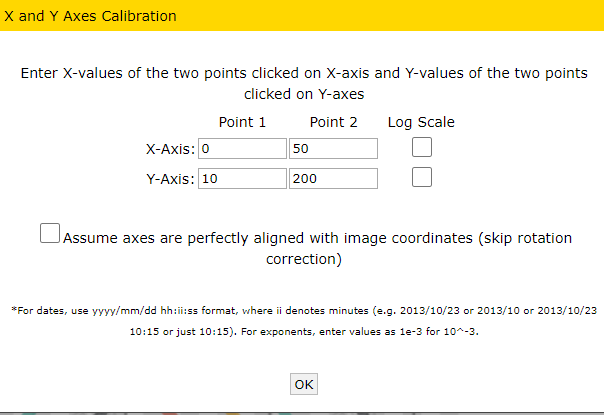

然后去输入横纵坐标区间：
2.3 选择曲线

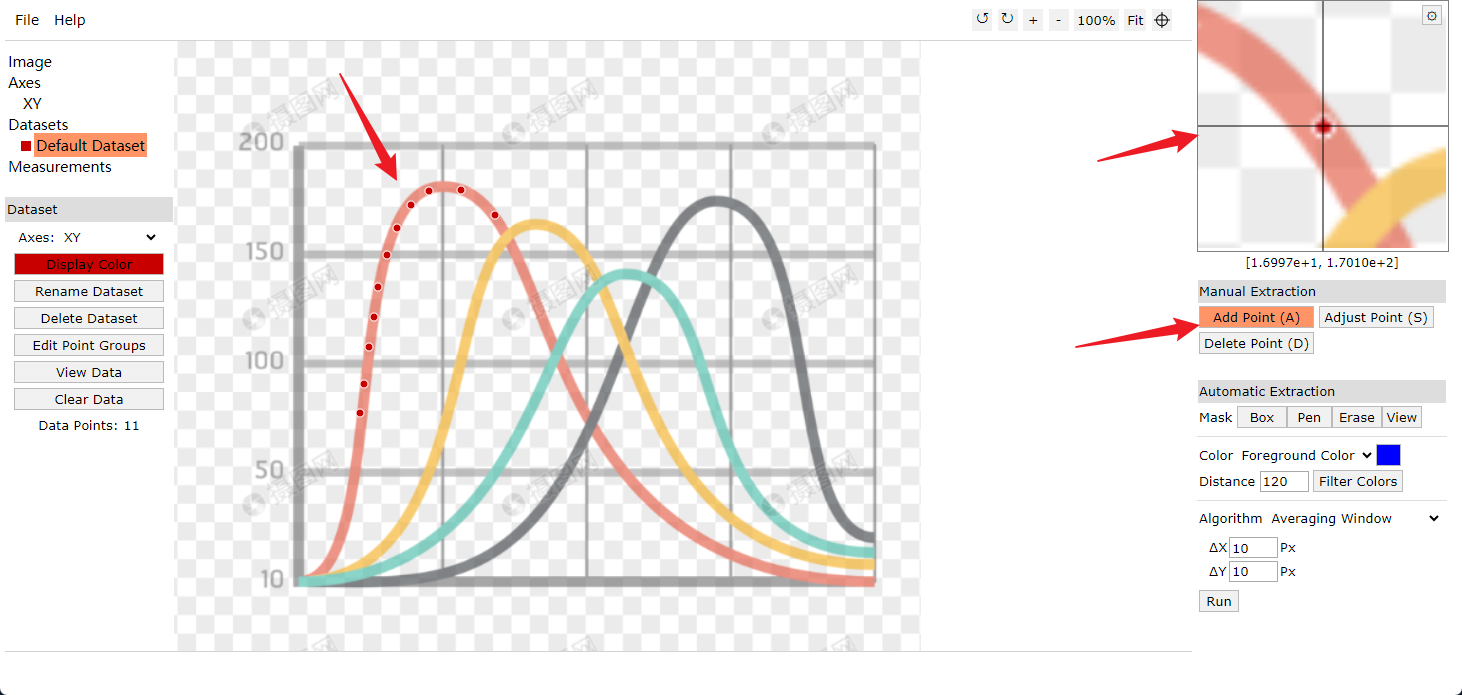

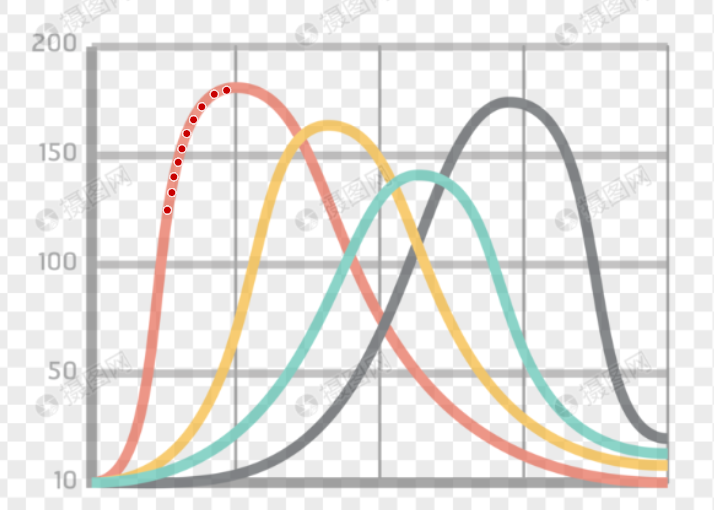

1，选择曲线的方式有很多种，如直接打点：

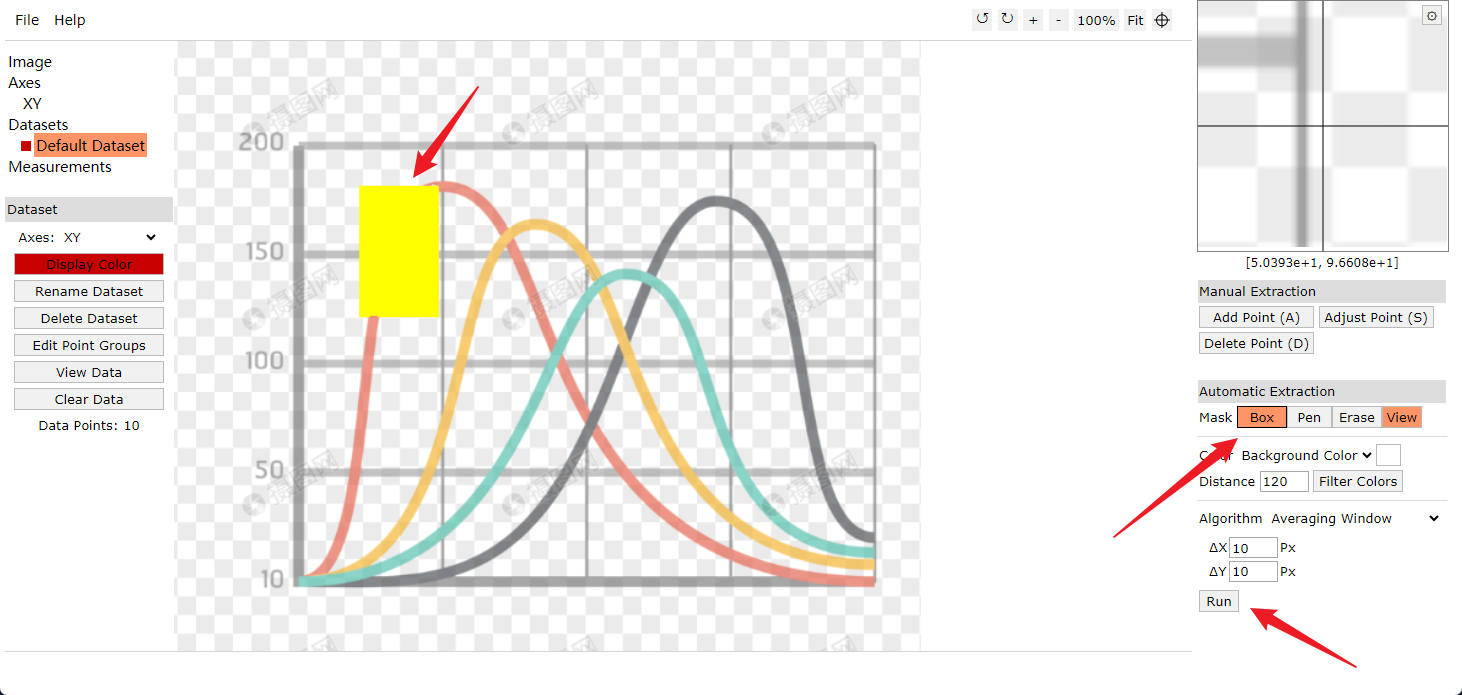

2，使用box将某一块直接括进去，然后点击run，就可以看到那一块的点。

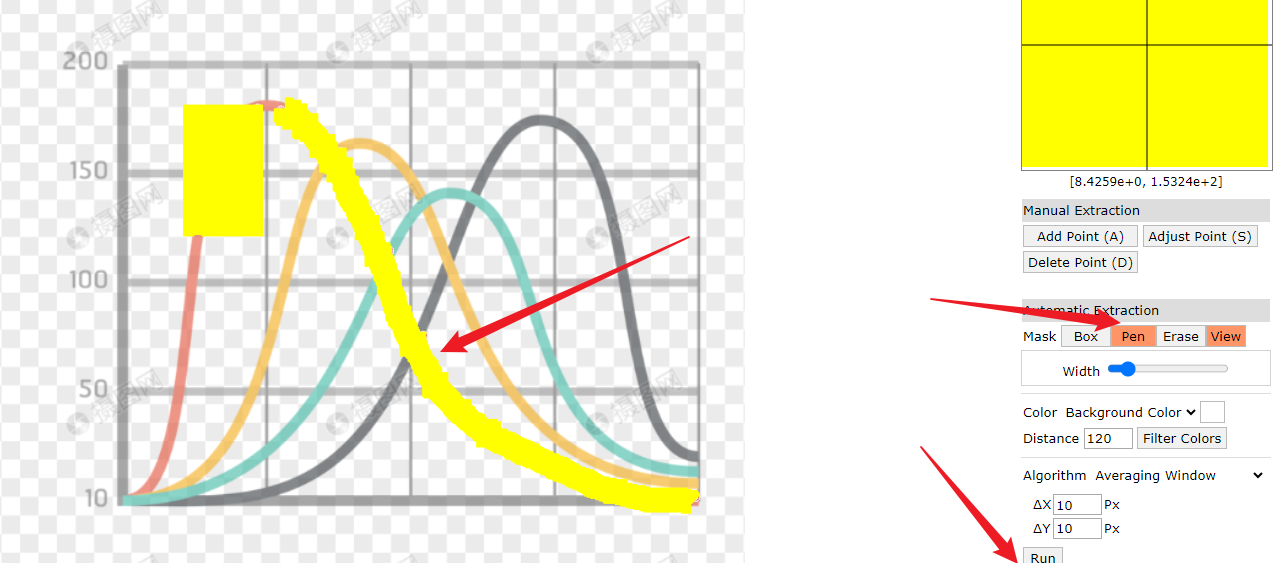

3，使用pen，画笔直接将红色线条描一下。然后点击run。

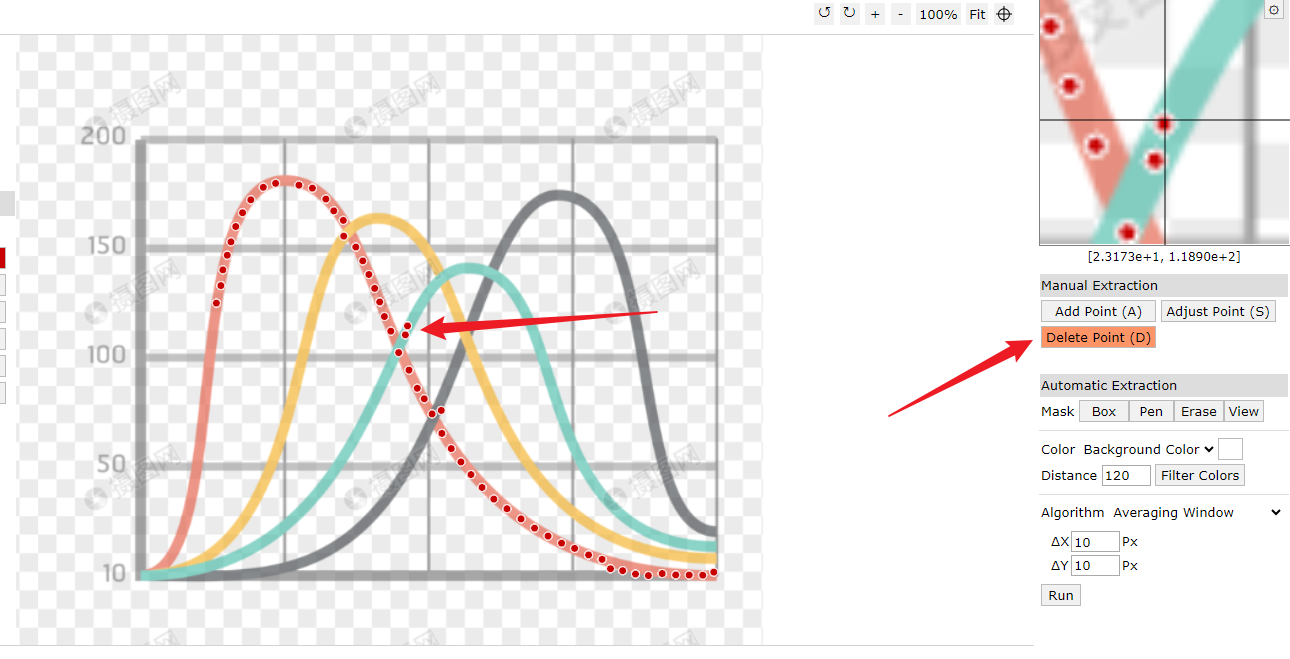

4，删除点，当我们发现某些点，出现错误。不是我们想要的点，可以直接手动删除。

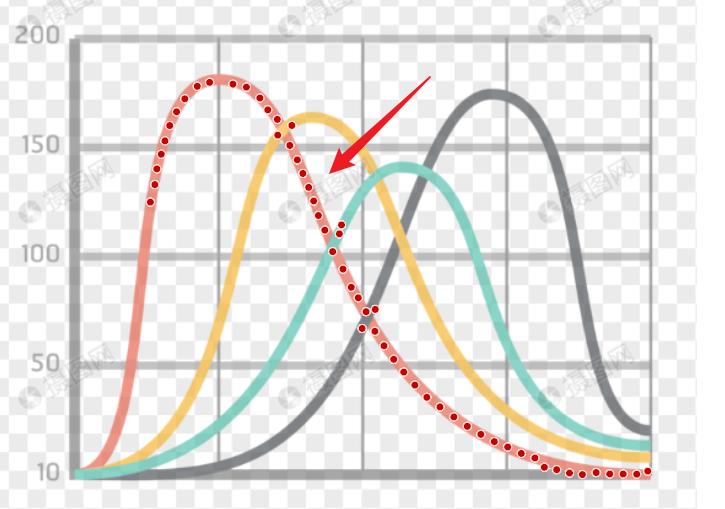

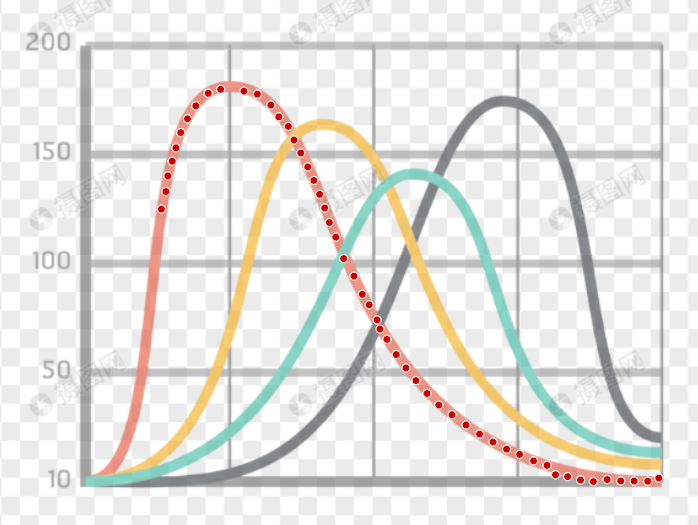

结果如图：
3 查看数据

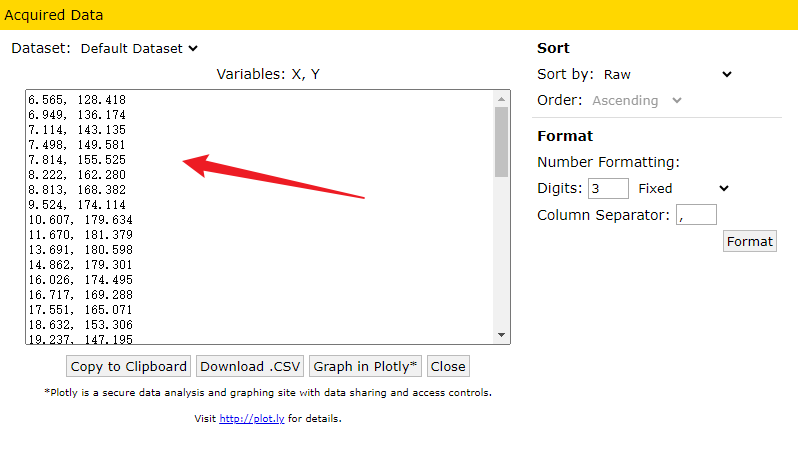

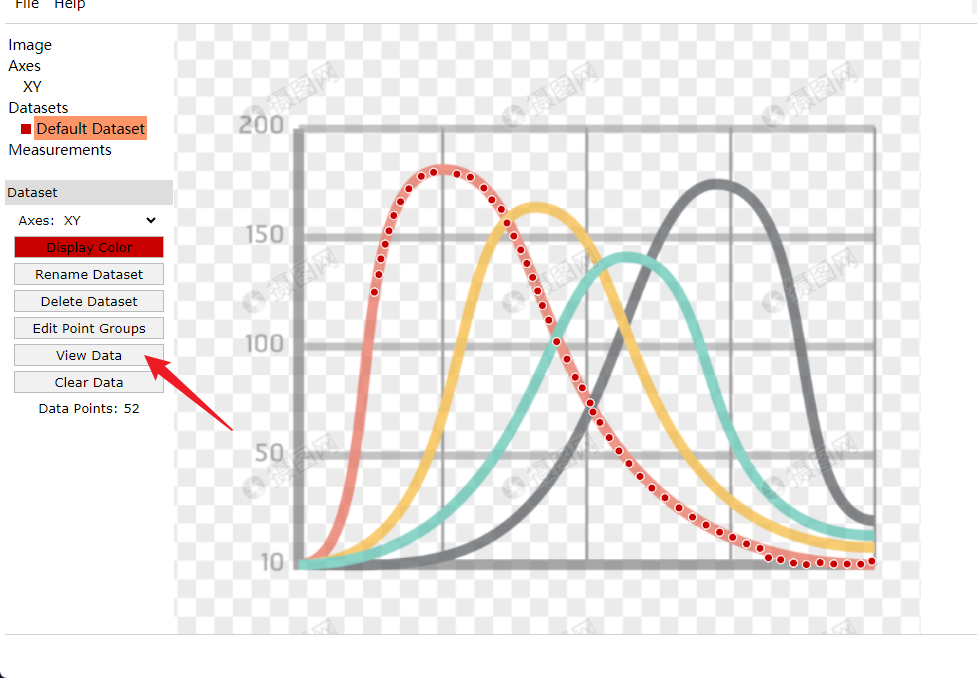

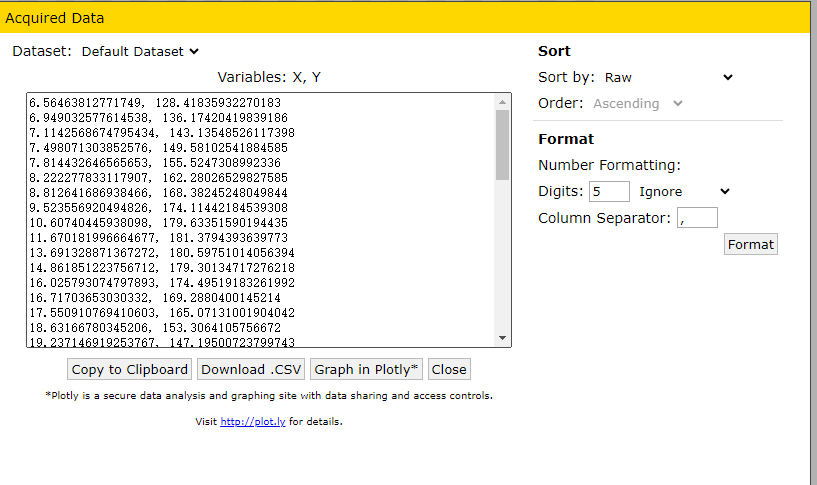

点击view data查看数据：
可以将下面数据直接拷贝，可以将数据下载成csv格式的。
修改数据的精度：输入3，点击fixed.然后再点击format:
可以看到数据的进行的修正。
