1.ceph csi供应商简介
k8s storageclass对接ceph集群的cephfs文件系统有两种方法，一种是cephfs-provisioner另一种是cephfs-csi。
cephfs-csi是第三方的客户端程序，部署简单，只需要拉取下来镜像就可以部署成功，而cephfs-provisioner则有很多的故障，相对于对接rbd的存储时，rbd-provisioner非常简单，rbd-csi则有很多故障。
cephfs-csi官方文档：https://github.com/ceph/ceph-csi/blob/devel/docs/deploy-cephfs.md
2.创建cephfs文件系统为storageclass提供底层存储端
2.1.创建cephfs文件系统
cephfs类型的csi提供了指定使用哪一个cephfs文件系统的参数，我们可以在ceph集群中再创建一个cephfs文件系统，专门为storageclass使用。
1.创建cephfs使用的资源池
[root@ceph-node-1 ~]# ceph osd pool create kubernetes_cephfs_data 16 16
pool 'kubernetes_cephfs_data' created
[root@ceph-node-1 ~]# ceph osd pool create kubernetes_cephfs_metadata 16 16
pool 'kubernetes_cephfs_metadata' created
2.创建cephfs文件系统
[root@ceph-node-1 ~]# ceph fs new kubernetes_cephfs kubernetes_cephfs_metadata kubernetes_cephfs_data
new fs with metadata pool 24 and data pool 23
2.2.在cephfs文件系统中为storageclass创建子目录
我们可以将这一个cephfs文件系统仅针对k8s集群进行使用，所有的k8s持久化数据都存在这个cephfs文件系统中，在这个文件系统里可以针对不同的应用程序，创建出不同的子目录，然后将子目录挂载到具体的应用程序上。ll
[root@ceph-node-1 ~]# mkdir /kubernetes_cephfs/k8s_data/storageclass_storage
cephfs文件系统就相当于系统中的一块磁盘，按照目录结构创建即可。
2.3.在cephfs文件系统中创建一个子卷
storageclass使用cephfs-csi客户端将数据持久化到cephfs文件系统时，无法指定cephfs文件系统中现有的子目录进行挂载，只能将数据写在文件系统的/目录中，这是cephfs-csi程序内部写死的，无法进行配置，除非修改源代码。

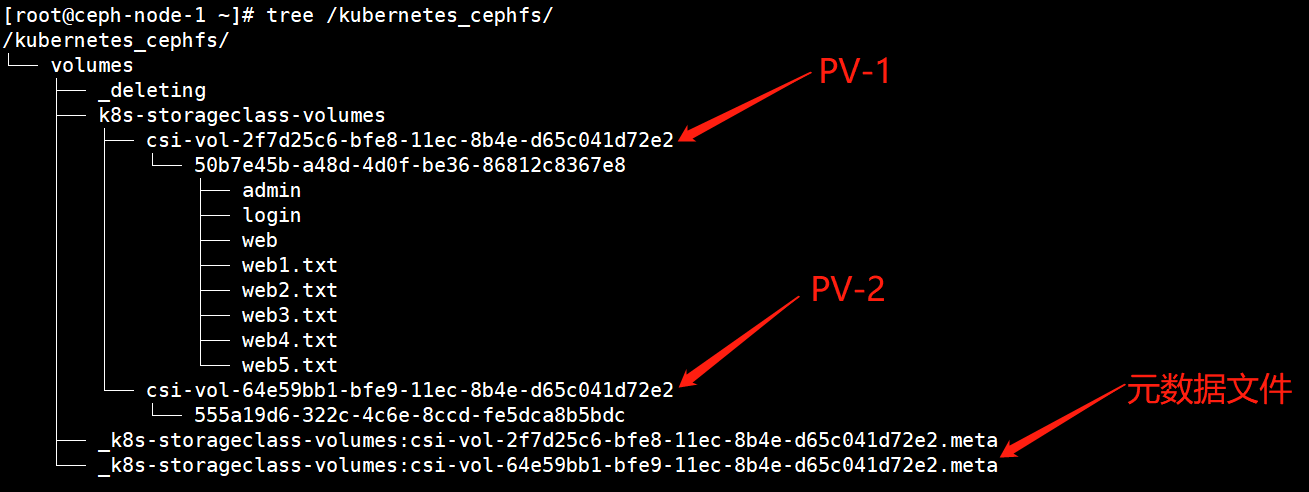

如下图所示，storageclass分配pv时，会通过cephfs-csi在cephfs文件系统中/目录中创建一个volumes的子目录，在volumes中再创建一个子目录叫做csi，在csi目录中存放的都是pv持久化的数据，每个pv都会对应生成一个目录。
volumes目录是无法修改的，只能修改volumes目录中的子目录csi，cephfs-csi会在ceph集群指定的cephfs文件系统中创建一个子卷，这个目录就对应的就是子卷的名称。
下面我们来创建一个子卷。
命令格式：ceph fs subvolumegroup create {cephfs文件系统名称} {子卷名称}
1.创建子卷
[root@ceph-node-1 ~]# ceph fs subvolumegroup create kubernetes_cephfs k8s-storageclass-volumes
2.查看文件系统下所有的子卷
[root@ceph-node-1 ~]# ceph fs subvolumegroup ls kubernetes_cephfs
[
{
"name": "k8s-storageclass-volumes"
}
]
3.删除子卷的命令：
[root@ceph-node-1 ~]# ceph fs subvolumegroup create kubernetes_cephfs k8s-storageclass-volumes
3.在k8s集群中部署cephfs-csi供应商客户端
3.1.下载cephfs-csi客户端的资源编排文件
[root@k8s-master cephfs-csi]# git clone https://github.com/ceph/ceph-csi.git -b release-v3.4
[root@k8s-master cephfs-csi]# cd ceph-csi/deploy/cephfs/kubernetes
3.2.配置csi连接ceph集群的configmap资源
[root@k8s-master kubernetes]# vim csi-config-map.yaml
apiversion: v1
kind: configmap
data:
config.json: |-
[
{
"clusterid": "a5ec192a-8d13-4624-b253-5b350a616041",
"monitors": [
"192.168.20.20:6789",
"192.168.20.21:6789",
"192.168.20.22:6789"
],
"cephfs": {
"subvolumegroup": "k8s-storageclass-volumes"
}
}
]
metadata:
name: ceph-csi-config
3.3.将ceph的配置文件保存在configmap中
需要将ceph的基础配置文件写入到configmap资源中，csi客户端的两个容器都需要挂载。
[root@k8s-master kubernetes]# vim ceph-config.yaml
apiversion: v1
kind: configmap
data:
ceph.conf: |
[global]
auth_cluster_required = cephx
auth_service_required = cephx
auth_client_required = cephx
# keyring is a required key and its value should be empty
keyring: |
metadata:
name: ceph-config
3.4.调整资源编排文件的命名空间以及镜像地址
csi的镜像在国外，拉取会超时，需要替换成dockerhub上的地址。
[root@k8s-master kubernetes]# namespace=cephfs-storage
[root@k8s-master kubernetes]# sed -ri "s/namespace: [^ ]+/namespace: $namespace/g" *.yaml
[root@k8s-master kubernetes]# sed -ri 's/k8s.gcr.io\/sig-storage/jiangxlrepo/' *.yaml
[root@k8s-master kubernetes]# sed -ri 's/quay.io\/cephcsi/jiangxlrepo/' *.yaml
3.5.部署csi客户端
1）在k8s集群中部署csi客户端
1.创建csi客户端所在的namespace
[root@k8s-master kubernetes]# kubectl create ns cephfs-storage
namespace/cephfs-storage created
2.部署所有的csi资源控制器
[root@k8s-master kubernetes]# kubectl apply -f ./ -n cephfs-storage
configmap/ceph-config created
service/csi-cephfsplugin-provisioner created
deployment.apps/csi-cephfsplugin-provisioner created
daemonset.apps/csi-cephfsplugin created
service/csi-metrics-cephfsplugin created
configmap/ceph-csi-config created
podsecuritypolicy.policy/cephfs-csi-nodeplugin-psp created
role.rbac.authorization.k8s.io/cephfs-csi-nodeplugin-psp created
rolebinding.rbac.authorization.k8s.io/cephfs-csi-nodeplugin-psp created
serviceaccount/cephfs-csi-nodeplugin created
clusterrole.rbac.authorization.k8s.io/cephfs-csi-nodeplugin created
clusterrolebinding.rbac.authorization.k8s.io/cephfs-csi-nodeplugin created
podsecuritypolicy.policy/cephfs-csi-provisioner-psp created
role.rbac.authorization.k8s.io/cephfs-csi-provisioner-psp created
rolebinding.rbac.authorization.k8s.io/cephfs-csi-provisioner-psp created
serviceaccount/cephfs-csi-provisioner created
clusterrole.rbac.authorization.k8s.io/cephfs-external-provisioner-runner created
clusterrolebinding.rbac.authorization.k8s.io/cephfs-csi-provisioner-role created
role.rbac.authorization.k8s.io/cephfs-external-provisioner-cfg created
rolebinding.rbac.authorization.k8s.io/cephfs-csi-provisioner-role-cfg created
csidriver.storage.k8s.io/cephfs.csi.ceph.com created
2）查看部署的csi客户端pod资源
[root@k8s-master kubernetes]# kubectl get pod -n cephfs-storage
name ready status restarts age
csi-cephfsplugin-bfdvj 3/3 running 0 39s
csi-cephfsplugin-ngv84 3/3 running 0 39s
csi-cephfsplugin-provisioner-7bffb54f69-d26ms 6/6 running 0 38s
csi-cephfsplugin-provisioner-7bffb54f69-q2wsn 6/6 running 0 38s
csi-cephfsplugin-provisioner-7bffb54f69-q6hw9 6/6 running 0 38s
csi-cephfsplugin-qlj4k 3/3 running 0 39s
全部处于running状态，下面可以来创建storageclass存储类，将数据持久化到cephfs文件系统了。
4.基于cephfs文件系统创建storageclass资源并进行使用
cephfs的csi客户端驱动已经在集群中部署完成了，下面可以创建一个storageclass资源通过csi驱动连接ceph集群的块存储设备。
创建完storageclass后，可以创建一个pvc存储卷，观察pv是否会自动创建，最后在pod中使用pvc。
4.1.将k8s访问cephfs文件系统的用户信息存储在secret资源中
将用户信息的secret资源固定存放在一个namespace下，然后在storageclass中引用即可。
1）编写资源编排文件
[root@k8s-master cephfs-csi]# vim cephfs-sc-secret.yaml
apiversion: v1
kind: secret
metadata:
name: cephfs-sc-secret
namespace: kube-system
stringdata:
userid: admin
userkey: aqbiwuhiemafobaa6jr6ituehilvvoeyfvprog==
adminid: admin
adminkey: aqbiwuhiemafobaa6jr6ituehilvvoeyfvprog==
2）创建secret资源
[root@k8s-master cephfs-csi]# kubectl apply -f cephfs-sc-secret.yaml
secret/csi-cephfs-secret created
4.2.创建一个storageclass资源控制器
1）编写资源编排文件
[root@k8s-master cephfs-csi]# vim cephfs-storageclass.yaml
apiversion: storage.k8s.io/v1
kind: storageclass
metadata:
name: cephfs-storageclass
provisioner: cephfs.csi.ceph.com #cephfs csi客户端的驱动名称
parameters:
clusterid: a5ec192a-8d13-4624-b253-5b350a616041 #集群的id
fsname: kubernetes_cephfs #使用ceph集群的哪一个cephfs文件系统
pool: kubernetes_cephfs_data #cephfs文件系统的数据资源池名称
#rootpath: /k8s_data/storageclass_storage #无需指定cephfs文件系统中的子目录，csi会自动在/下的volumes目录中存储，无法修改
csi.storage.k8s.io/provisioner-secret-name: cephfs-sc-secret
csi.storage.k8s.io/provisioner-secret-namespace: kube-system
csi.storage.k8s.io/controller-expand-secret-name: cephfs-sc-secret
csi.storage.k8s.io/controller-expand-secret-namespace: kube-system
csi.storage.k8s.io/node-stage-secret-name: cephfs-sc-secret
csi.storage.k8s.io/node-stage-secret-namespace: kube-system
reclaimpolicy: delete
allowvolumeexpansion: true
2）创建storageclass并查看资源的状态
[root@k8s-master cephfs-csi]# kubectl apply -f cephfs-sc-secret.yaml
secret/cephfs-sc-secret created
[root@k8s-master cephfs-csi]# kubectl get sc
name provisioner reclaimpolicy volumebindingmode allowvolumeexpansion age
cephfs-storageclass cephfs.csi.ceph.com delete immediate true 3s
4.3.创建pvc存储卷从storageclass中自动分配pv
1）编写pvc的资源编排文件
[root@k8s-master cephfs-csi]# vim cephfs-sc-pvc.yaml
apiversion: v1
kind: persistentvolumeclaim
metadata:
name: cephfs-sc-pvc
spec:
accessmodes:
- readwritemany
resources:
requests:
storage: 1gi
storageclassname: cephfs-storageclass
2）创建资源并查看资源的状态
[root@k8s-master cephfs-csi]# kubectl apply -f cephfs-sc-pvc.yaml
persistentvolumeclaim/cephfs-sc-pvc created
[root@k8s-master cephfs-csi]# kubectl get pvc
name status volume capacity access modes storageclass age
cephfs-sc-pvc bound pvc-9fcb0460-6547-4e9f-8efe-6e2266bc4aab 1gi rwx cephfs-storageclass 68s
可以看到pvc已经与pvc-f5ce8114-088e-41fa-91da-63d759f1dd9c这个pv进行了绑定，这个pv就是由storageclass自动创建的。
[root@k8s-master cephfs-csi]# kubectl get pv
name capacity access modes reclaim policy status claim storageclass reason age
pvc-9fcb0460-6547-4e9f-8efe-6e2266bc4aab 1gi rwx delete bound default/cephfs-sc-pvc cephfs-storageclass 69s
4.4.创建pod资源挂载pvc存储卷
pvc已经准备就绪了，下面创建一个pod资源，将pvc挂载到pod资源中，持久化pod资源的数据。
1）编写资源编排文件
[root@k8s-master cephfs-csi]# vim cephfs-sc-pvc-pod.yaml
apiversion: v1
kind: pod
metadata:
name: cephfs-sc-pvc-pod
spec:
containers:
- image: nginx:1.15
name: nginx
ports:
- name: web
containerport: 80
protocol: tcp
volumemounts:
- name: data
mountpath: /var/www/html
volumes:
- name: data
persistentvolumeclaim:
claimname: cephfs-sc-pvc
2）创建资源并观察资源的状态
[root@k8s-master cephfs-csi]# kubectl apply -f cephfs-sc-pvc-pod.yaml
pod/cephfs-sc-pvc-pod created
[root@k8s-master cephfs-csi]# kubectl get pod
name ready status restarts age
cephfs-sc-pvc-pod 1/1 running 0 42s
4.5.进入pod资源进行数据持久化操作
进入的pod容器的pvc挂载路径，写入一些数据文件。
[root@k8s-master cephfs-csi]# kubectl exec -it cephfs-sc-pvc-pod bash
root@cephfs-sc-pvc-pod:/# cd /var/www/html/
root@cephfs-sc-pvc-pod:/var/www/html# touch web{1..5}.index
root@cephfs-sc-pvc-pod:/var/www/html# mkdir code login admin
root@cephfs-sc-pvc-pod:/var/www/html# ls
admin code login web1.index web2.index web3.index web4.index web5.index
4.6.查看由storageclass分配的pv与cephfs文件存储中子目录的对应关系
由storageclass动态创建的pv，生成的名称都是随机的，没有什么含义，盲目的在cephfs文件系统中找不一定能找的对。

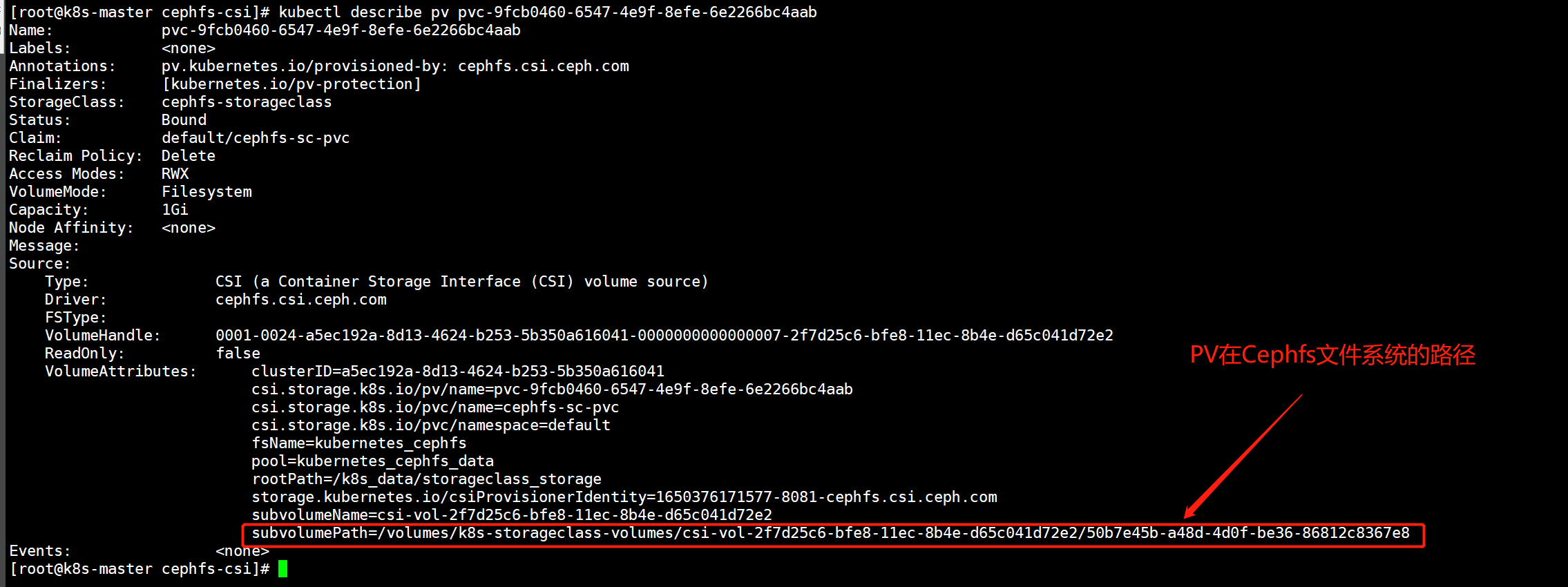

可以通过kubectl describe pv {pv_name}目录看到pv持久化的数据存储在cephfs文件系统的哪个路径中，
主要看这一行：
subvolumepath=/volumes/k8s-storageclass-volumes/csi-vol-2f7d25c6-bfe8-11ec-8b4e-d65c041d72e2/50b7e45b-a48d-4d0f-be36-86812c8367e8
每当storageclass分配一个pv，都会在文件系统中/volumes/目录下生产一个元数据文件，并且在创建的子卷目录下为每一个pv创建一个csi的子卷，最后在创建一个目录来存放pv的数据。
我们可以再创建一个pvc，由storageclass为其分配pv，查看目录结构，如下图所示。
4.7.观察cephfs文件系统中是否有pod产生的数据
pod产生的数据都会存储在/volumes/{子卷}/{csi子卷}/{pv目录}这个路径下。
[root@ceph-node-1 ~]# tree /kubernetes_cephfs/
/kubernetes_cephfs/
└── volumes
├── _deleting
├── k8s-storageclass-volumes
│ └── csi-vol-2f7d25c6-bfe8-11ec-8b4e-d65c041d72e2
│ └── 50b7e45b-a48d-4d0f-be36-86812c8367e8
│ ├── admin
│ ├── login
│ ├── web
│ ├── web1.txt
│ ├── web2.txt
│ ├── web3.txt
│ ├── web4.txt
│ └── web5.txt
└── _k8s-storageclass-volumes:csi-vol-2f7d25c6-bfe8-11ec-8b4e-d65c041d72e2.meta
8 directories, 6 files
5.statefulset控制器结合storageclass为每个pod分配独立存储
现在storageclass已经对接好了ceph集群的cephfs文件系统，下面在statefulset控制器使用storageclass为每个pod分配独立的存储源。

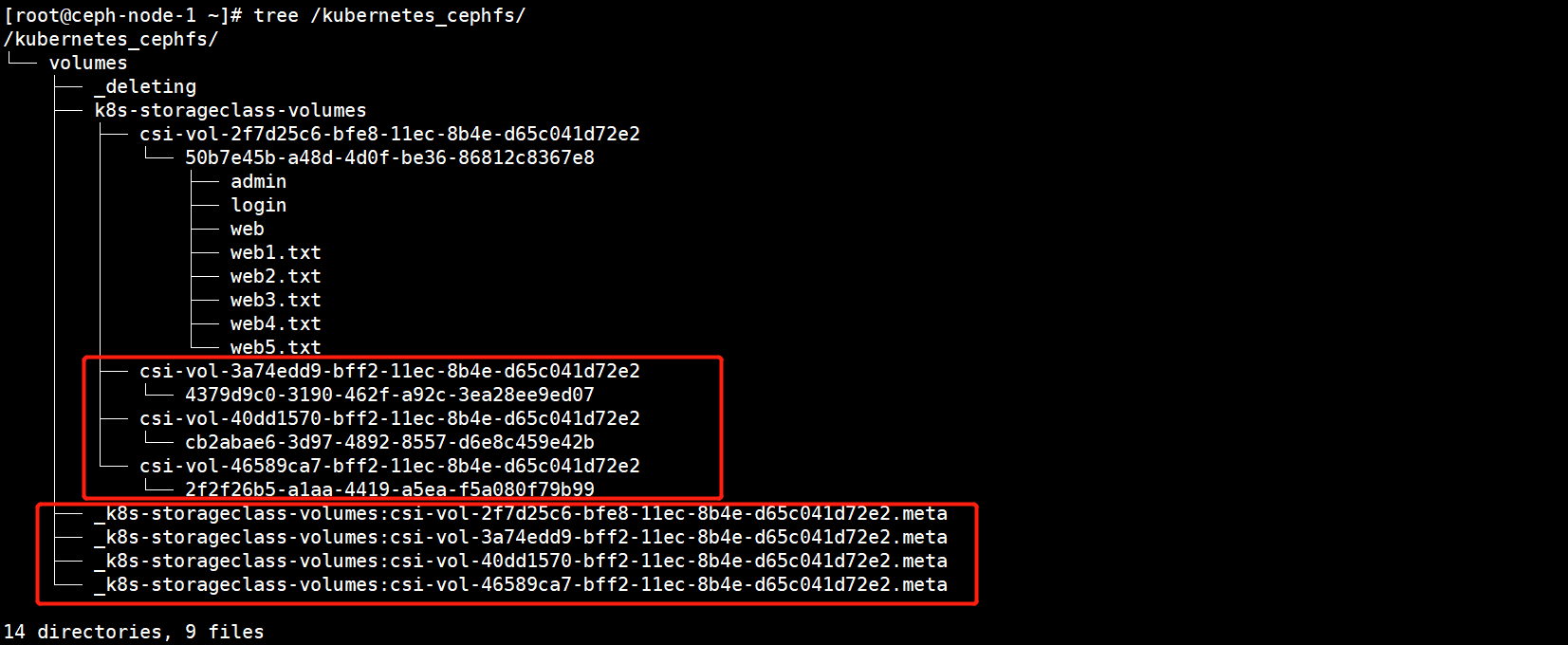

每个pod都会通过storageclass创建出一个pvc和pv，每个pvc都会对应一个pv，每个pv都会在文件系统中创建一组目录。
5.1.编写statefulset控制器资源编排文件
[root@k8s-master cephfs-csi]# vim cephfs-statefulset.yaml
apiversion: apps/v1
kind: statefulset
metadata:
name: nginx
spec:
selector:
matchlabels:
app: nginx
servicename: "nginx"
replicas: 3
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:1.15
volumemounts:
- name: web-data
mountpath: /var/www/html
volumeclaimtemplates:
- metadata:
name: web-data
spec:
storageclassname: "cephfs-storageclass"
accessmodes:
- readwritemany
resources:
requests:
storage: 1gi
5.2.创建资源控制器并观察pv和pvc的状态
1.创建statefulset控制器
[root@k8s-master cephfs-csi]# kubectl apply -f cephfs-statefulset.yaml
statefulset.apps/nginx created
2.查看创建的资源
[root@k8s-master cephfs-csi]# kubectl get pod
name ready status restarts age
cephfs-sc-pvc-pod 1/1 running 0 80m
nginx-0 1/1 running 0 8m35s
nginx-1 1/1 running 0 8m24s
nginx-2 1/1 running 0 8m15s
3.查看pv和pvc
[root@k8s-master cephfs-csi]# kubectl get pv
name capacity access modes reclaim policy status claim storageclass reason age
pvc-0350926b-1933-411b-8eb4-ba583e272c08 1gi rwx delete bound default/web-data-nginx-1 cephfs-storageclass 9m4s
pvc-49747cef-46b0-4f83-976d-039020b679c4 1gi rwx delete bound default/web-data-nginx-0 cephfs-storageclass 9m15s
pvc-93fcf7bf-b593-4b7c-8a04-717d49685c93 1gi rwx delete bound default/web-data-nginx-2 cephfs-storageclass 8m55s
pvc-9fcb0460-6547-4e9f-8efe-6e2266bc4aab 1gi rwx delete bound default/cephfs-sc-pvc cephfs-storageclass 81m
[root@k8s-master cephfs-csi]# kubectl get pvc
name status volume capacity access modes storageclass age
cephfs-sc-pvc bound pvc-9fcb0460-6547-4e9f-8efe-6e2266bc4aab 1gi rwx cephfs-storageclass 81m
web-data-nginx-0 bound pvc-49747cef-46b0-4f83-976d-039020b679c4 1gi rwx cephfs-storageclass 9m36s
web-data-nginx-1 bound pvc-0350926b-1933-411b-8eb4-ba583e272c08 1gi rwx cephfs-storageclass 9m25s
web-data-nginx-2 bound pvc-93fcf7bf-b593-4b7c-8a04-717d49685c93 1gi rwx cephfs-storageclass 9m16s
5.3.查看pv对应在cephfs文件系统中的目录结构
每一个pv都对应一个子目录和数据文件。
发表评论
