一、oled 简介：
oled，即有机发光二极管（organic light-emitting diode），又称为有机电激光显示（organic electroluminesence display, oeld）。因为具备轻薄、省电等特性，因此从 2003 年开始，这种显示设备在 mp3 播放器上得到了广泛应用，而对于同属数码类产品的 dc与手机，此前只是在一些展会上展示过采用 oled 屏幕的工程样品。自 2007 年后，寿命得到很大提高，具备了许多lcd 不可比拟的优势。

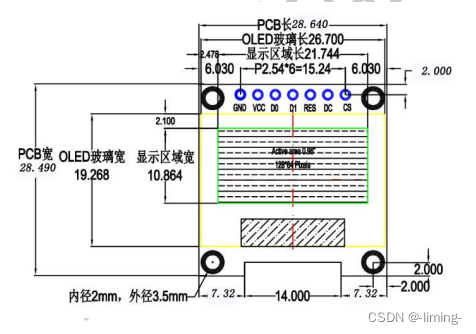

二、0.96 寸模块板子尺寸：

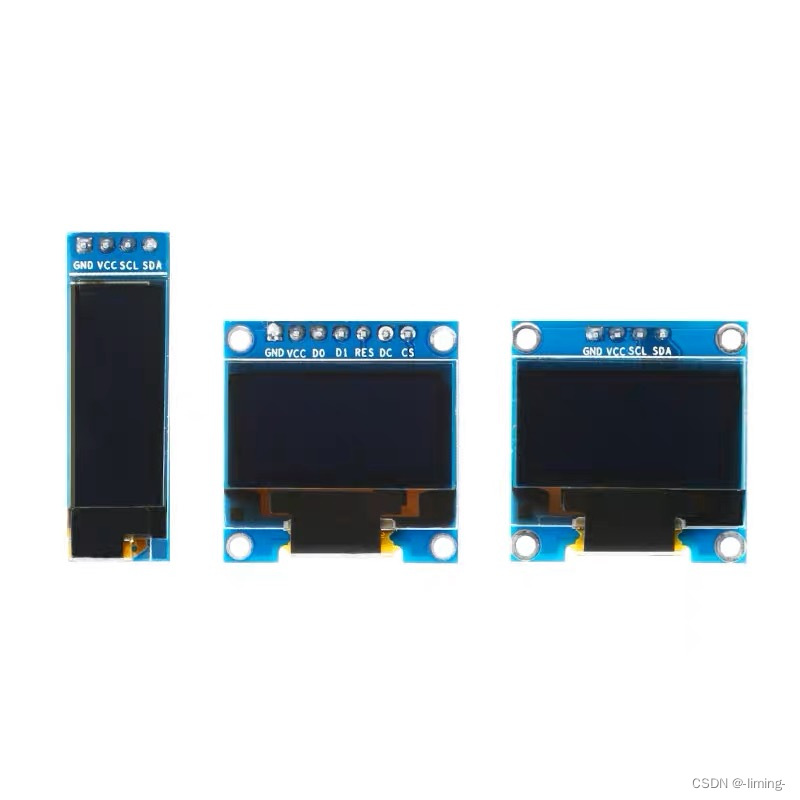

三、引脚说明
7针oled显示屏
- gnd: 电源地
- vcc: 电源正3.3v
- do: spi接口时为spi时钟线，iic接口时为iic时钟线
- d1: spi接口时为spi数据线，iic接口时为iic数据线
- res: iled复位，oled在上电后需要一次复位
- dc: spi数据/命令选择脚，iic接口时用来设iic地址
- cs: oled spi片选，低电平有效，如不想用必接地
4针oled显示屏
- gnd: 电源地
- vcc: 电源正极(供电3.3-5v)
- scl: iic时钟线
- sda: iic数据线
重要说明:oled显示屏不同于lcd、oled是自发光的，所以没有背光，在只加电源的情况下屏不会有任何反应，必须有程序正确操作才会显示。
