我要评论磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。
·raid 的种类及应用 ide和scsi是计算机的两种不同的接口，前者普遍用于pc机，后者一般用于服务器。基于这两种接口，raid分为两种类型：基于ide接口的raid应用，称为ide raid；而基于scsi接口的raid应用则相应称为scsi raid。
基于不同的架构，raid 又可以分为:
● 软件raid (软件 raid)
● 硬件raid (硬件 raid)
● 外置raid (external raid)
·软件raid很多情况下已经包含在系统之中，并成为其中一个功能，如windows、netware及linux。软件raid中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。软件raid是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。
·硬件raid通常是一张pci卡，你会看到在这卡上会有处理器及内存。因为这卡上的处理器已经可以提供一切raid所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。硬件raid可以连接内置硬盘、热插拔背板或外置存储设备。无论连接何种硬盘，控制权都是在raid卡上，亦即是由系统所操控。在系统里，硬件raid pci卡通常都需要安驱动程序，否则系统会拒绝支持。
·外置式raid也是属于硬件raid的一种，区别在于raid卡不会安装在系统里，而是安装在外置的存储设备内。而这个外置的储存设备则会连接到系统的scsi卡上。系统没有任何的raid功能，因为它只有一张scsi卡；所有的raid功能将会移到这个外置存储里。好处是外置的存储往往可以连接更多的硬盘，不会受系统机箱的大小所影响。而一些高级的技术，如双机容错，是需要多个服务器外连到一个外置储存上，以提供容错能力。
·配置raid磁盘阵列
一、 为什么要创建逻辑磁盘？
当硬盘连接到阵列卡（raid）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为raid0,1和5等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。
逻辑磁盘（logic drive）、容器(container)或虚拟磁盘(virtual drive)均表示一个意思，他们只是不同阵列卡产商的不同叫法。
二、 创建逻辑磁盘的方式
使用阵列卡本身的配置工具，即阵列卡的bios。（一般用于重装系统或没有安装操作系统的情况下去创建容器（adaptec阵列卡）/逻辑驱动器（ami/lsi阵列卡）。
使用第三方提供的配置工具软件去实现对阵列卡的管理。如dell array manager。（这些软件用于服务器上已经安装有操作系统）
三、 正确识别您的阵列卡的型号（本文以dell为例，其实都大同小异）
识别您的磁盘阵列控制器（磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去）
如果您有一块adaptec磁盘阵列控制器（perc 2,perc2/si,perc3/si,perc3/di）,在系统开机自检的时候您将看到以下信息:
dellpoweredge expandable raid controller 3/di, bios v2.7-x [build xxxx](c)1998-2002 adaptec, inc. all rights reserved. <<< pressctrl+a for configuration utility! >>>
如果您有一块 ami/lsi磁盘阵列控制器(perc2/sc,perc2/dc,perc3/sc,perc3/dc, perc4/di, perc4/dc), 在系统开机自检的时候您将看到以下信息:
dell poweredge expandable raid controller bios x.xx jun 26.2001 copyright (c) american megatrends inc.
press ctrl＋m to run configuration utility or press ctrl＋h for webbios
或者:
poweredge expandable raid controller bios x.xx feb 03,2003 copyright (c) lsi logic corp.
press ctrl＋m to run configuration utility or press ctrl＋h for webbios
part 1: 在adaptec磁盘阵列控制器上创建raid——perc2,perc2/si,perc3/si,perc3/di
创建一个容器步骤（这里我们重点介绍使用阵列卡本身的配置工具在具有四通道的perc2卡进行配置，因此可能您的阵列卡因为通道不同的原因，与之略有差异）
注意：请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除您的硬盘上的所有数据!

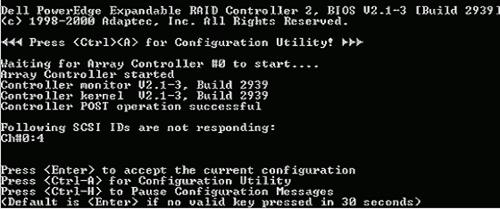

1) 首先当系统在自检的过程中出现一下提示时，同时按下"ctrl+a"键:

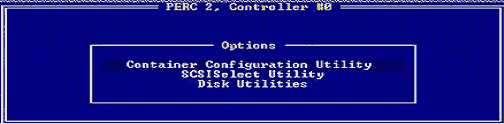

2) 进入了阵列卡的配置程序，然后选择"container configuration utility"。
3) 进入 "container configuration utility",此时，你将要选择"initialize drivers"选项去对新的或是需要重新创建容器的硬盘进行初始化。(注意: 初始话硬盘将删去当前硬盘上的所有数据)

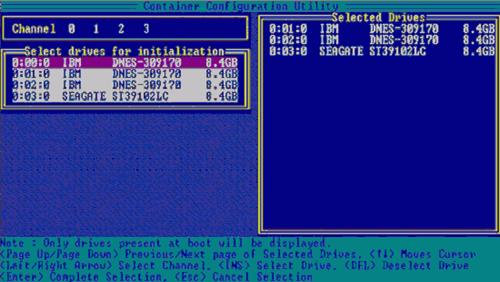

4) 窗口便出现raid卡的通道和连接到该通道上的硬盘，您可以使用"insert"键选中需要被初始化的硬盘。请注意窗口下面的帮助提示。
5) 当您选择完成并按"enter"键之后，系统键出现一下警告。如果您确认，选择"y"即可。
6) 硬盘初始化后就可以根据您的需要创建相应级别（raid1,raid0等）的容器了。这里我们以raid5为例去说明怎样创建它。在主菜单中(main menu)选中"create container"并回车。
7) 用"insert"键选中需要用于创建container的硬盘到右边的列表中去。按下"enter"。

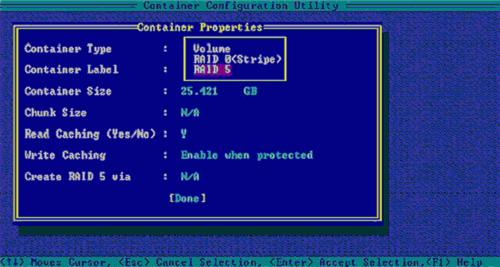

在弹出来的下窗口中用回车选择raid级别，输入container的卷标和大小。其它均保持默认不变。然后选择"done"即可。
9) 这是系统会出现如下提示，即当这个"container"没有被成功完成"scrub"之前，这个"container"是没有"冗余"功能。
10)此时，您可以通过"managecontainers"选项选中相应的容器，检查这个"container"的"status"为"scrub"。当它变为"ok"。这个新创建的container便具有了冗余功能（如果这个container是支持冗余的. scrub 将是个需要较长时间的过程,在scrub的过程,您可以退出该管理界面, 重新启动或安装操作系统. 在这段时间内container还不在冗余的状态下)
11) containers创建完成。使用"esc"键推出并重新启动计算机即可。
part 2: 在aim/lsi磁盘阵列控制器上创建logical drive (逻辑磁盘)---perc2/sc,perc2/dc,perc3/sc,perc3/dc,perc3/dcl，perc4 di/dc (略有不同，请仔细阅读下列文档)
*注意：请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除您的硬盘上的所有数据!

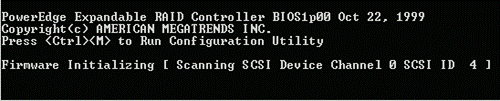

1) 在自检过程中，当提示按< control>< m> 键，按下并进入raid的配置界面。

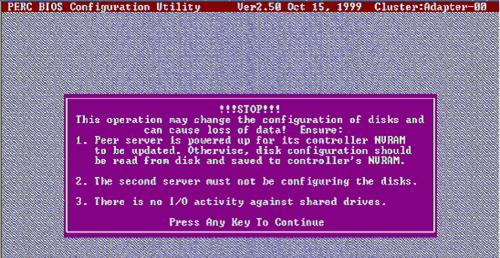

2) 如果服务器在cluster 模式下，下列信息将会显示"按任意键继续"。

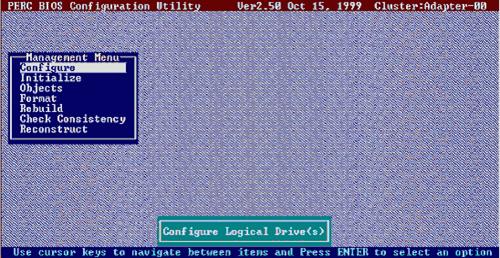

3) 选中 configure，并按回车。

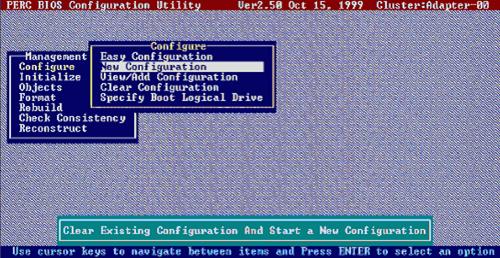

4) 如果需要重新配置一个raid，请选中 new configuration， 并按回车。
如果已经存在一个可以使用的逻辑磁盘，请选中 view/add configuration，并按回车。
本文，我们将会选择 "new configuration"为例(注意: 选择new configuration将删去原有磁盘阵列上的配置信息)

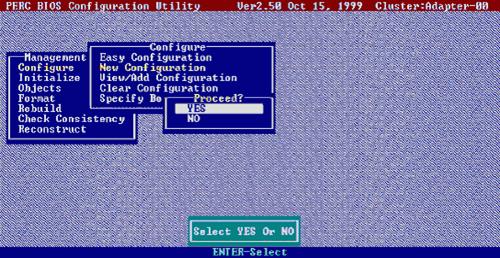

5) 选中 yes ，并按回车。

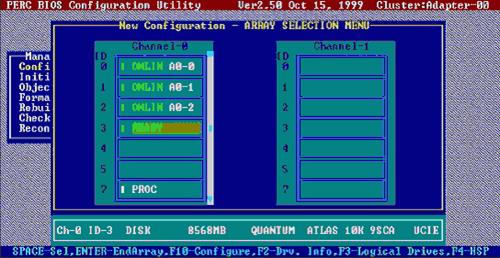

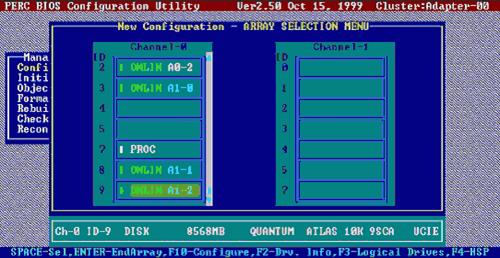

6) 按空格键选中准备要创建逻辑磁盘的硬盘，当该逻辑磁盘里最后的一个硬盘被选中后，按回车键。
7) 如果只创建一个逻辑磁盘，则进入步骤8；
7-1) 按空格键选中第二个逻辑磁盘里的硬盘。
7-2) 当该逻辑磁盘里最后一个硬盘被选中后，按回车键。
7-3) 当需要配置更多的逻辑磁盘，重复7.1和7.2步骤直到所有逻辑磁盘被创建。
按f10进行逻辑磁盘的配置。
当您的阵列卡的类型是perc4 di/dc，将显示下列信息，否则请直接到步骤11。

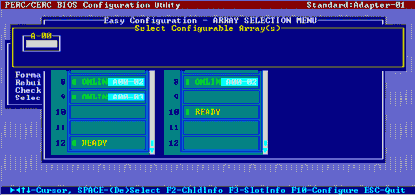

9) 按空格键选择阵列。
跨接信息，例如span-1（跨接-1），出现在阵列框内。 可以创建多个阵列，然后选择将其跨接。
10) 按f10配置逻辑磁盘。

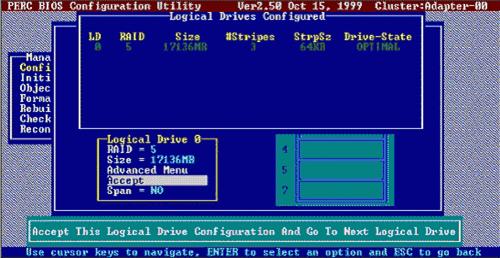

11) 选择合适的raid类型，其余接受默认值。
注：dell 推荐把所有的阵列空间分配给一个逻辑盘。

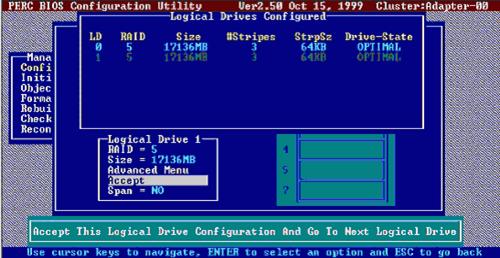

选中 accept ，并按回车。
12) 重复操作每个逻辑磁盘，选中accept ，并按回车。

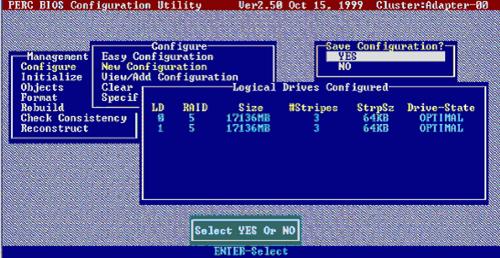

13) 按esc键退回，选中 yes ，并按回车。

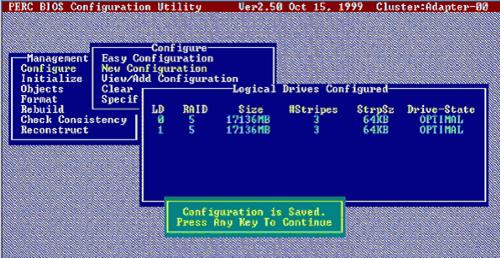

14) 按任意键继续。
15) 初始话逻辑磁盘(logical driver)(刚创建的逻辑磁盘需要经过初始话,才能使用)

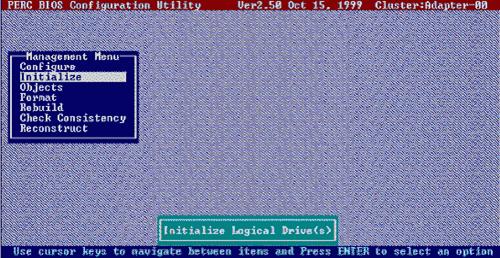

按esc 键退回主菜单，选中 initialize ，并按回车。
16) 选中需要初始化的逻辑磁盘，并按空格键接受。

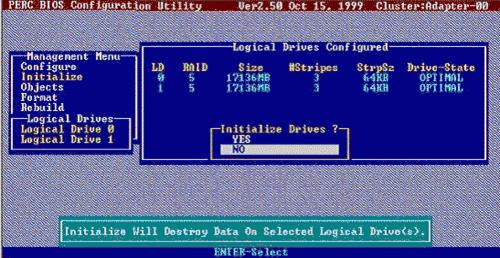

17) 选中 yes ，并按回车。

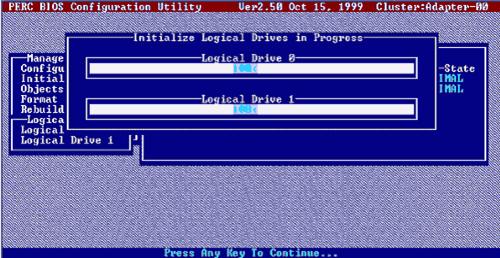

1 按任意键继续，并重启系统，raid配置完成。
