nvidia刚刚正式发布了新一代主流显卡geforce gtx 1060,不过今天只是纸面发布,暂时没有性能评测,上市也得等等。

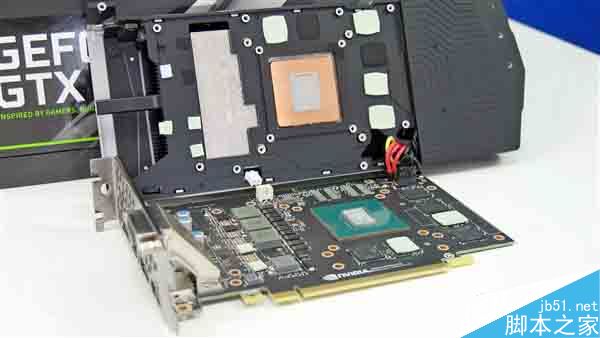

gtx 1060外部采用了和gtx 1080/1070风格类似的散热器,很长很威猛,但其实pcb很短小。如果你想知道gtx 1060内部长什么样子,一起来看拆解图:

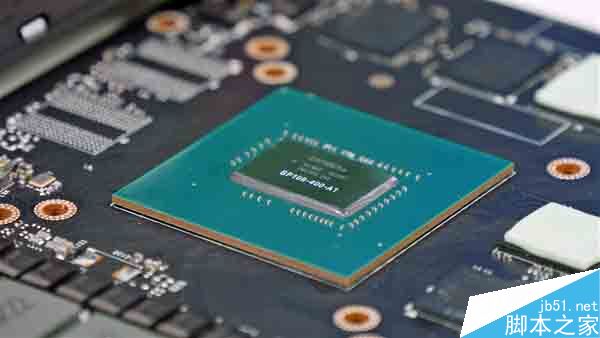

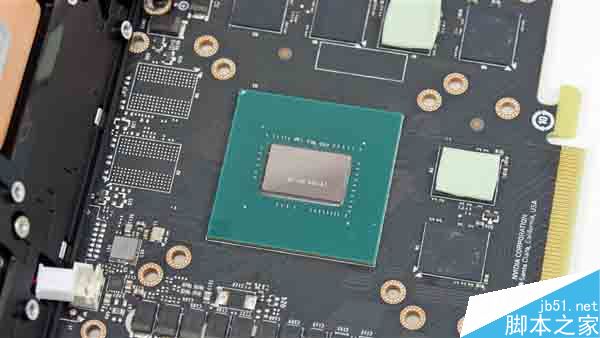

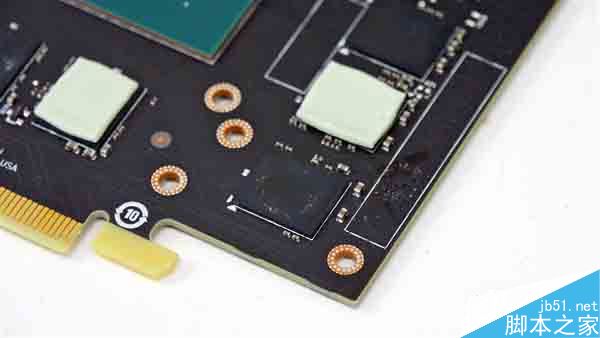

核心编号gp106-400-a1,明显比gp104小多了。周围焊接了六颗显存颗粒,但还有两个留空位置,难道其实支持8gb?可能会用于quadro专业卡?不得而知。
dvi接口电路部分有完整的屏蔽,很良心。

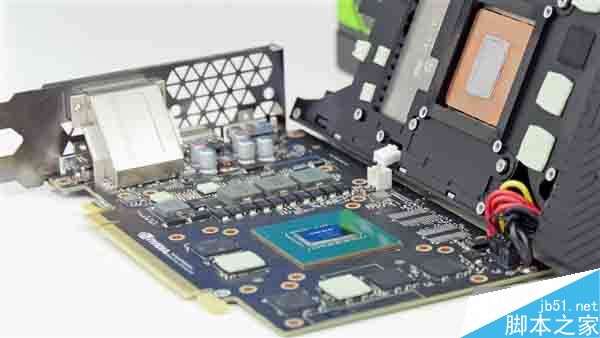

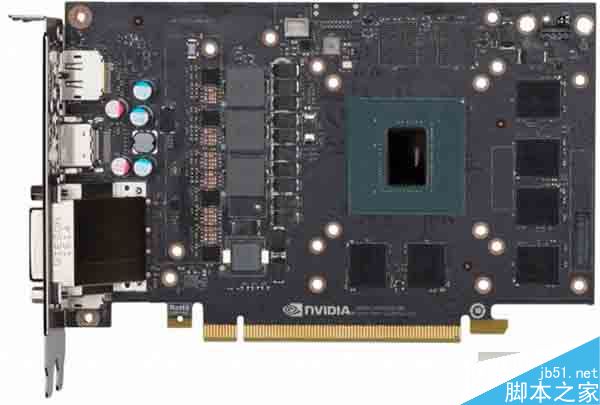

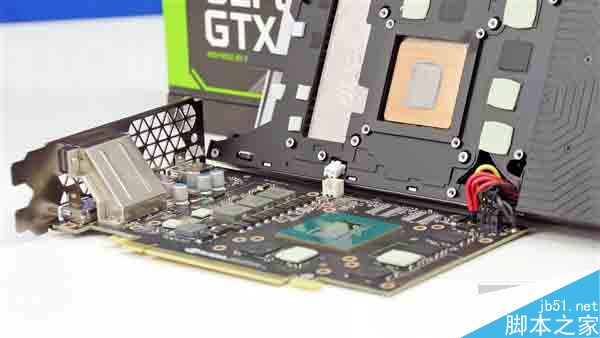

核心供电设计是3+1相,很普通。六针的辅助供电接口并没有直接设计在pcb电路板上,而是通过“飞线”延长到了散热器尾部,确实挺奇葩的,想改装散热器就麻烦了。
不过其实gtx 1060这样的卡在市面上基本都会是非公版,要么pcb加长要么散热器缩短,是不会如此设计供电接口的,不必过虑。
