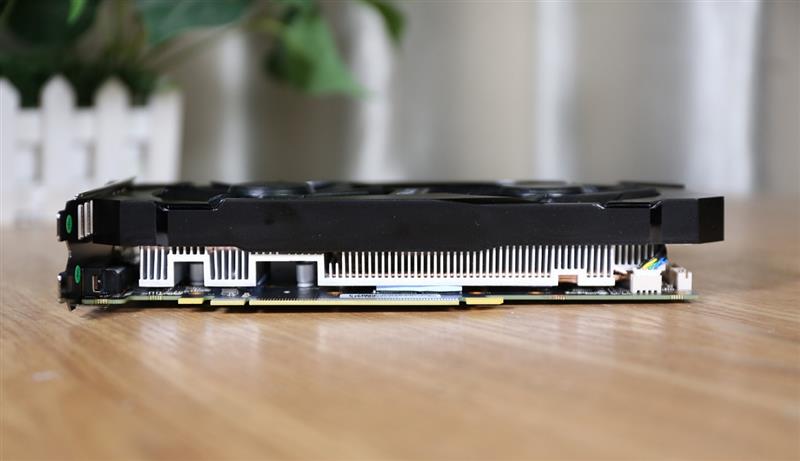

底部视角图。

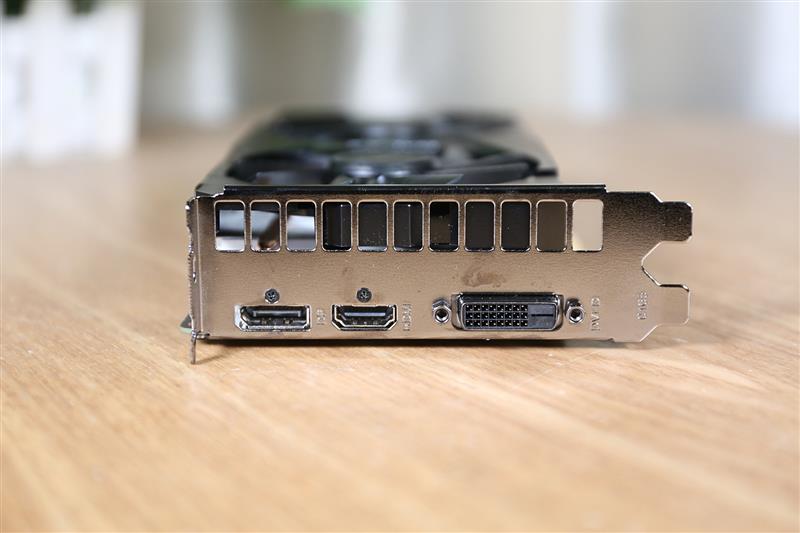

3个视频接口，分别是dp1.4 、hdmi2.0b 以及dvi-d接口，满足不同显示需求，实现4k/60hz高清输出。

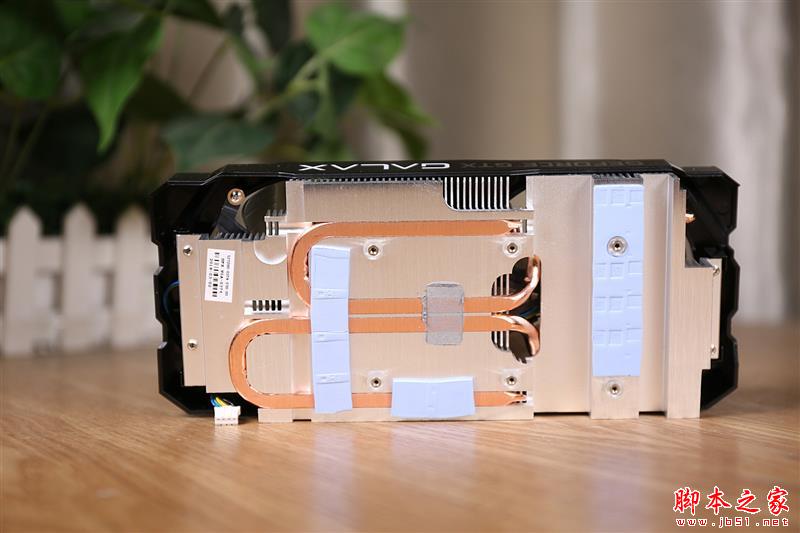

二段式设计散热器，二条6mm纯铜热管直触gpu芯片，这样的散热规模称不上豪华，但应付120w的tdp没有什么问题。
另外散热器还可以通过导热贴给显存以及供电mosfet散热。

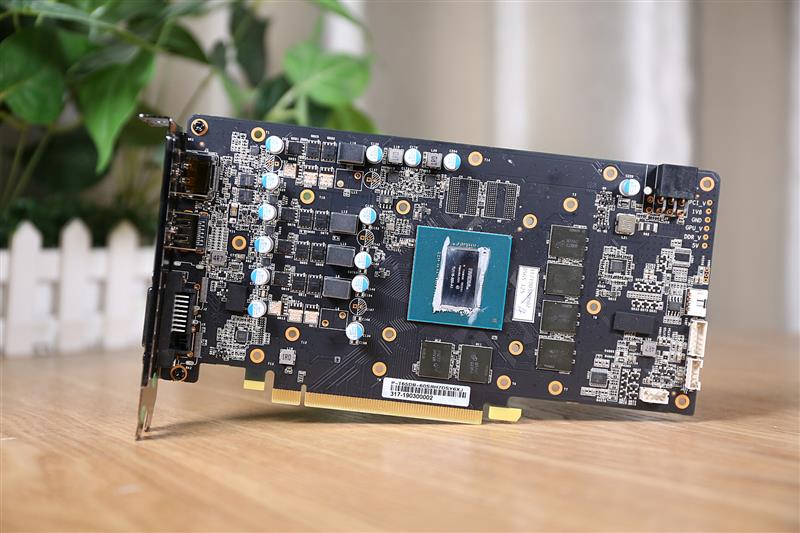

gtx 1660骁将采用3+1相供电设计，看起来并不算多，但是这块gpu tdp仅为120w，并且在bios锁定了功耗。这样的供电设计也能满足需求。

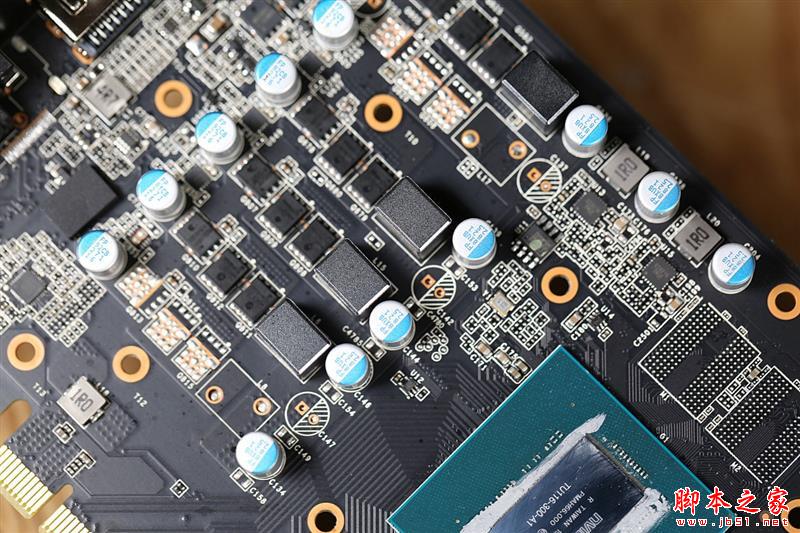

供电模块特写。

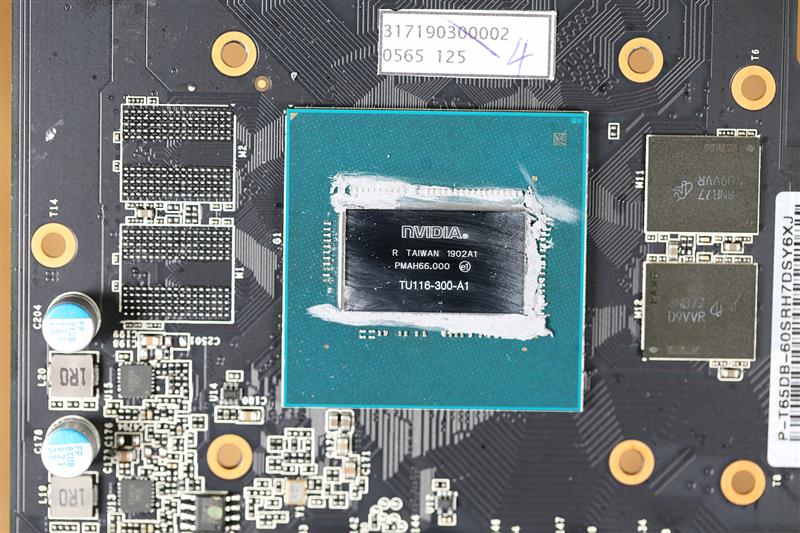

tu116-300-a1核心，晶体管数量66亿，die面积为284mm2， gtx 1660大将的预设boost频率达到了1800mhz，比公版要高了15mhz。

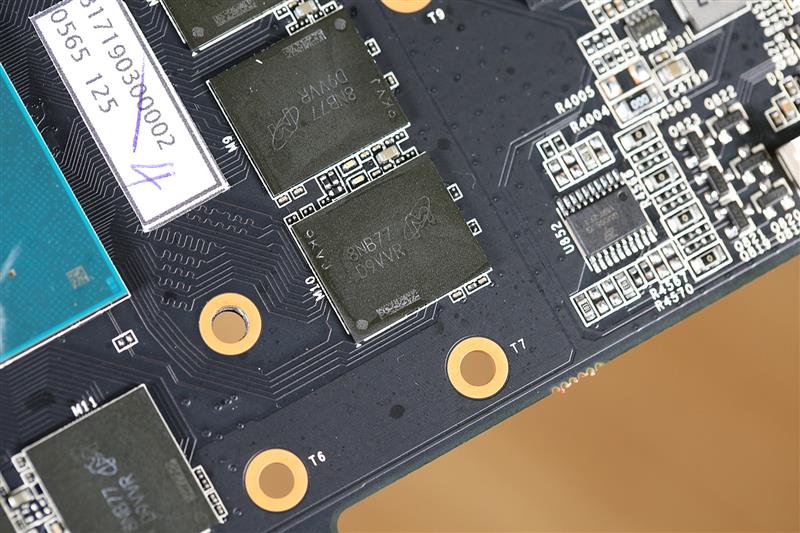

显存采用了来自美光的gddr5颗粒、单颗容量1gb，一共6颗组成192bit 6gb，频率8ghz，显存带宽达到了192gb/s。
四、测试平台：i9-9900k oc 5ghz处理器+4ghz幻光戟内存

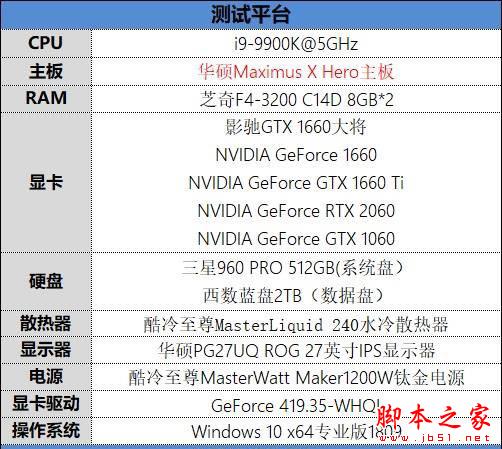

测试平台如下：
cpu选用了目前最强的游戏处理器i9-9900k。为了不让处理器成为系统性能瓶颈，在测试中我们将其超频到5.0ghz。
i9-9900k是intel主流平台第一款8核处理器，使用钎焊导热，14nm++制程工艺，三级缓存16mb(所有核心共享)，基准频率3.6ghz，睿频加速最高5.0ghz，8核全开时也能达到4.7ghz，远远高于8086k的4.3ghz全核频率。

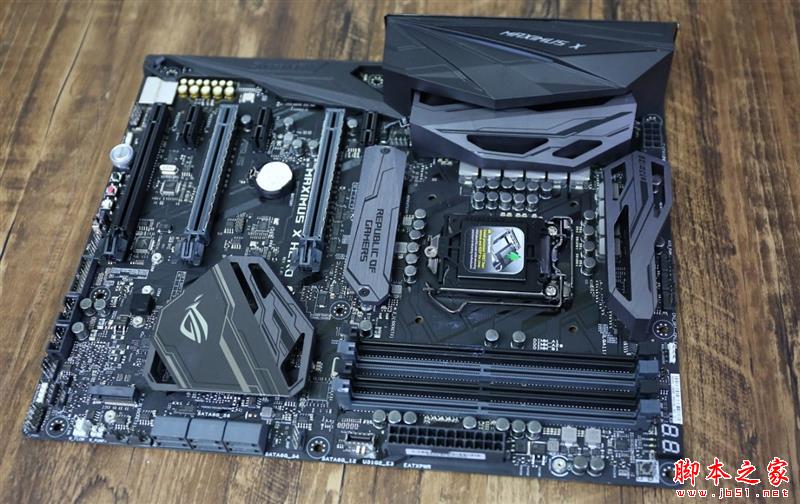

主板选用了华硕maximus x hero，拥有高达10相超合金数字供电，超频能力在z370主板中属于顶级水准。现已将bios更新到最新版本。

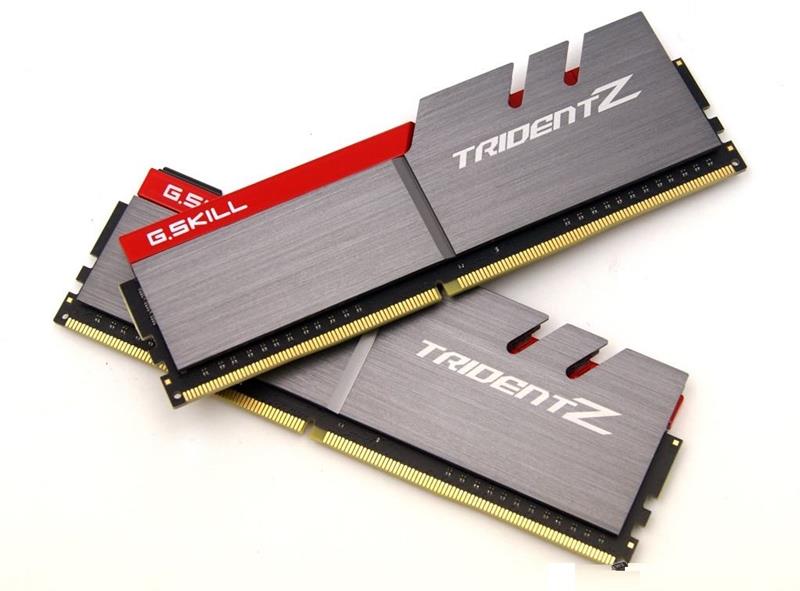

内存则选用了芝奇f4-3200c14d 8gb*2，这款内存默认时序很低。测试中，我们将内存超频至4000mhz，时序18-20-20-45 cr2，电压1.35v。
