双通道内存安装教程
cpu和散热器安装在主板中完成之后，接下来就是内存的安装了。在这套八核独显电脑中，我们选用的是2根威刚4gb内存，打算是组合成双通道的。
此外，微星970a-g43主板共有4条内存插槽，从靠近cpu一侧，往外数我们标记为1、2、3、4卡槽。其中1和3是黑色插槽、2和4是蓝色插槽，之所以有颜色标注，是因为双通道内存要间隔安插，双内存可以安装在1、3插槽，或者是2、4插槽即可，对于安装双内存的朋友，需要特别注意一下。
安装内存是最简单的，一般内存金手指上有防呆缺口设计，对应插槽底部很容易看出来，下压内存后两边卡扣“咔哒”声就说明固定好了，小白朋友，也可以轻松学会，如下图所示。
双通道内存安装安装教程图解

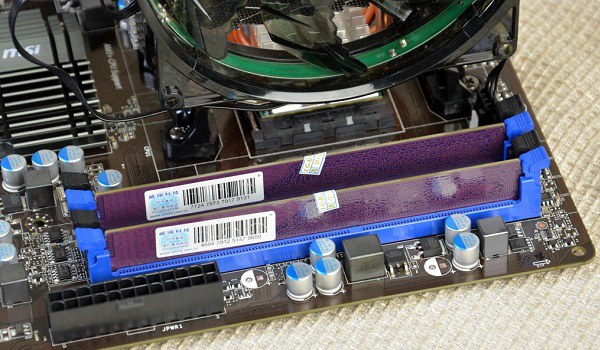

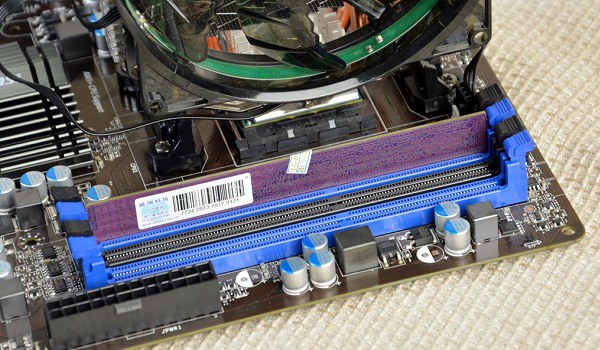

以上我们将双内存安装在2、4蓝色内存插槽上，通常配备四条内存插槽的主板，都会用不用的颜色来间隔区分，我们只需要记住，将内存安装在相同颜色的内存插槽中即可，如果主板主要2条内存插槽，那么就无需考虑了。
完成组装电脑第一步

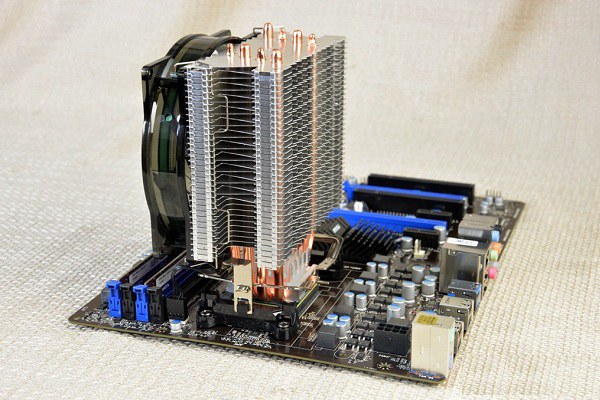

将cpu、散热器、内存安装到主板之后，diy组装电脑教程的第一步就完成了，这样就构成了cpu、散热器、主板一体了，相当于半成品如上图所示。接下来的第二步装机教程，就是需要将这个半成品安装到机箱中，另外再完成硬盘、显卡等硬件安装即可。
cpu+主板半成品模块安装到机箱内部
上面我们已经完成了组装电脑的第一步，将cpu、散热器、内存和主板能实现组合安装的硬件都准备好了，接下来就轮到游戏悍将变形金刚1至尊版机箱登场了，在将上面完成的半成品安装到机箱内部，我们还需要将机箱内部的安装拆分几个步骤，大致顺序按照笔者下面的操作，应该就很明了了。
一、由于游戏悍将这款变形金刚1采用了传统机箱内部设计，首先需要将机箱左右侧面板取下，如下图所示。

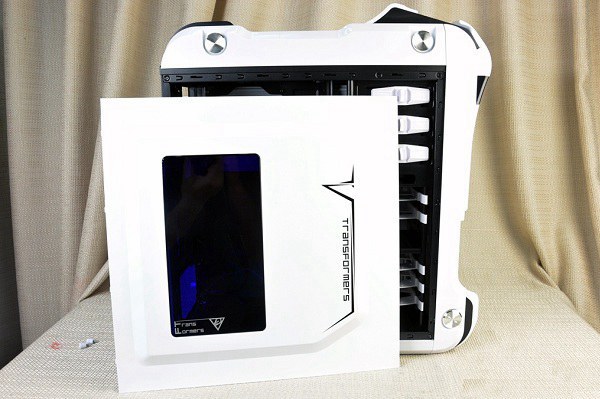

拆下机箱左侧板
二、在将主板模块的半成品和机箱固定前，还需要将主板附带的i/o挡板先固定。需要注意的是挡板是从机箱内部固定在机箱对应的空缺处，按压挡板四边可以嵌到机箱上，如下图所示。

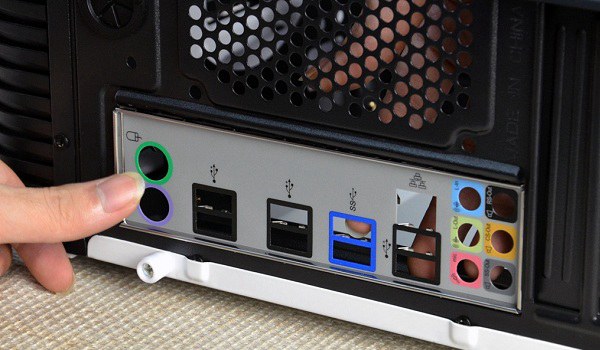

取下机箱背面的挡板（用于将主板接口安装在对应孔位）

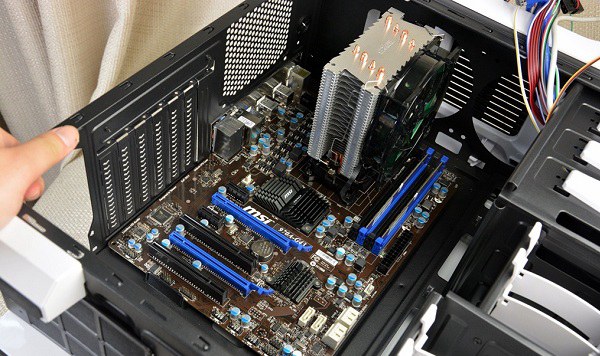

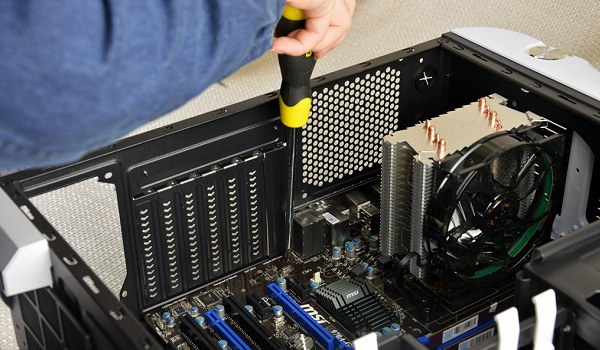

三、接下来我们就可以将上面完成的主板半成品部分安装到机箱内部的主板位置了，需要将主板接口部分对其机箱的i/o口位置，另外主板的固定螺丝孔要与机箱上螺丝孔位对其吻合，之后就可以安装螺丝，将主板固定在机箱中了。
主板安装教程

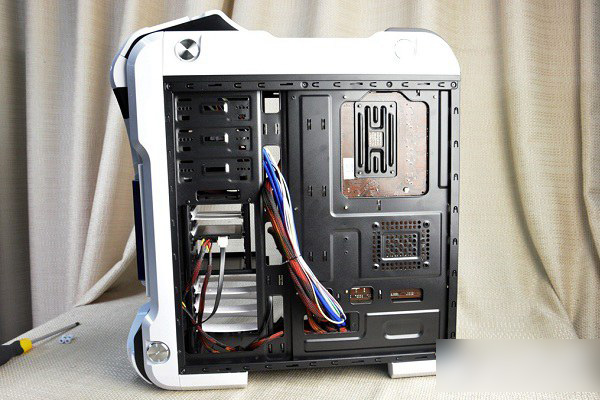

主板半成品模块成功安装到机箱内部，并固定好
小技巧：固定主板上的螺丝时，建议大家采用“对角线”或者“交叉固定法”，这样可以避免拧紧螺部分螺丝移位，导致主板固定不仅或者固定偏位了。
电源与硬盘的安装

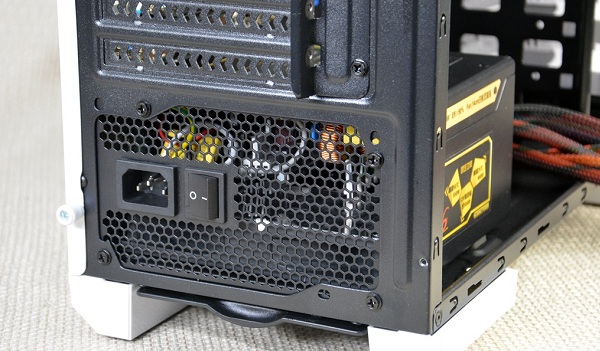

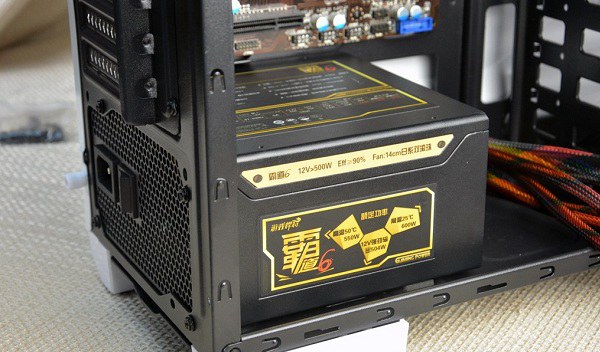

主板安装固定完成后，接下来我们先将比较容易安装的电源和硬盘给安装上。首先可以将游戏悍将霸道6 r550电源也安装在机箱内部了。由于机箱采用电源下置方式，因此电源是直接安装在主板下方的，如下图所示。
电源安装非常简单，只要将带有开关的一边朝外，然后将固定螺丝安装上固定好即可。
小技巧：由于电源没有一个特别规定的尺寸规范，所以预留的螺丝孔位和机箱的对应就需要细心一些。很多时候，固定一两颗螺丝后，机箱和电源的其他螺丝孔就已经错位很多，所以这里“交叉固定”就更实用了。建议大家不要着急拧紧螺丝，待四周螺丝都可以上劲后再挨个拧紧。
硬盘的安装也很简单，diy电脑仅选用了一块ssd固态硬盘，容量不大，不过机箱内部预留了丰富的固态硬盘仓位，硬盘仓位均为2.5英寸，普通机械硬盘无法安装，如果需要安装大容量机械硬盘，需要购买2.5英寸小尺寸机械硬盘即可，升级同样方便。

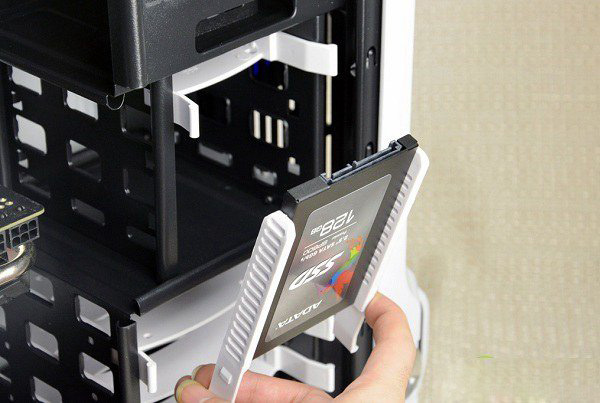

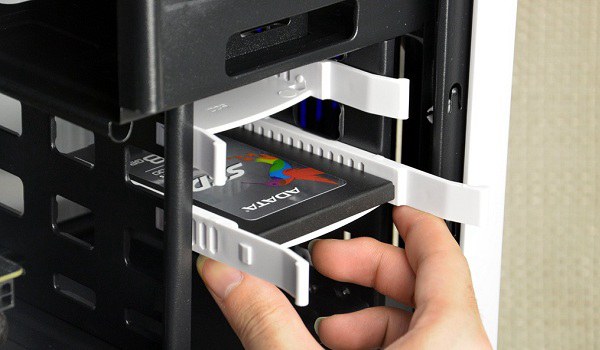

游戏悍将变形金刚1机箱中，内置了多个硬盘仓，包括固态硬盘仓和机械硬盘，安装硬盘非常方便，只要从机箱中，取出一个ssd硬盘仓，然后将硬盘安装好，之后再将硬盘仓插入到硬盘卡位即可，无需要任何工具，安装非常简单，如下图所示。
组装电脑之硬盘安装图解
小技巧：在安装硬盘的时候，需要注意硬盘接口的朝向，应该将接口冲向主板背部（以上图为例，接口冲里）。另外我们还可以根据主板sata接口的位置，来估计sata走线的长度，从而选择最佳的固态硬盘仓位，特别是玩家后续加装硬盘，完美主义者在走线和sata接口的上下顺序也能统一。
组装电脑之显卡安装教程
电源和硬盘安装完成后，最后就只剩下显卡的安装了。显卡的安装相对更麻烦一些，以下是具体的安装步骤。

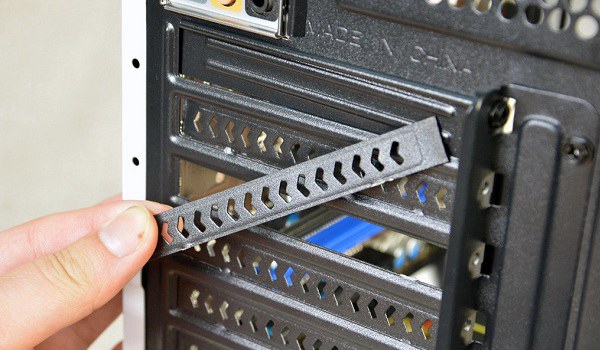

安装显卡前，我们需要先看看将要固定的显卡pci-e插槽是哪个，并且对应机箱背部哪个部分，从而找到并去掉机箱背部的对应的挡板。
挡板取下很简单，只需要将对应挡板拧下来即可。
但需要注意，拧下的挡板不能在还原安装回去，因此再拆显卡挡板位置的时候，请仔细看好主板pci-e显卡插槽对应的挡板位置。
取下显卡位置挡板

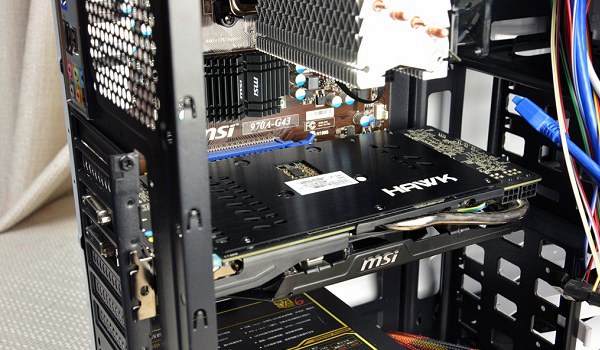

取下显卡安装对应位置的挡板后，接下来就可以将显卡安装在主板pci插槽中了，并且在刚才去掉挡板预留空位，固定好显卡，如下图所示。

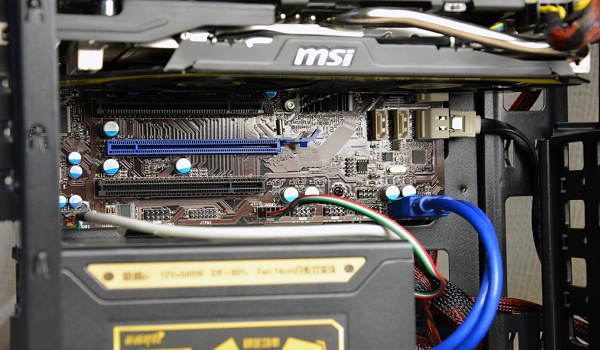

显卡安装图解

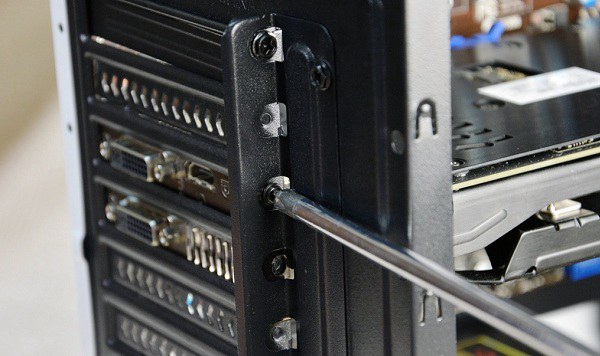

固定显卡螺丝
显卡固定安装好，机箱内部需要安装的电脑硬件都安装好了。接下来我们要做的是就是，为各硬件连接好电源供电，并完成的走背线与主板跳线连接与理线，完成之后组装电脑就可以大功告成了。
组装电脑收尾 绑扎线路装机完成
笔者按照供电线路的不同，将最后走线分成了两个安装步骤。机箱插针部分相对于硬件供电，由于线材更细，接口标示容易搞乱，特别是前置面板部分很多人都不太熟悉，所以也是装机部分最后的一个小关卡。
不过总结来说，机箱上的供电插针主要分为四部分：辅助风扇供电、usb接口供电、音频接口供电、前置面板（开关机、重启等）供电。
由于游戏悍将这款机箱提供了辅助风扇供电口，但采用了预留风扇位的设计方式，所以我们这里不涉及机箱风扇的供电。省下的插针、走线方法如下方操作即可：
usb3.0供电走线，统一还是这个孔洞

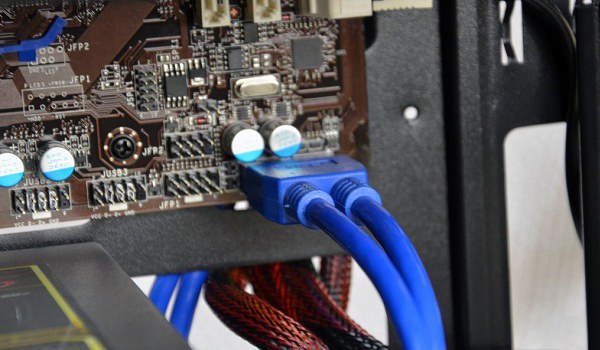

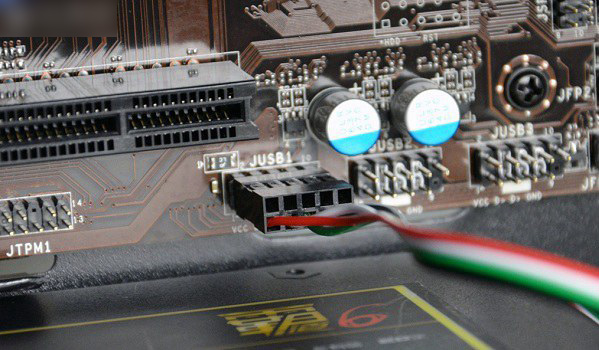

机箱usb3.0对应主板的插针位置

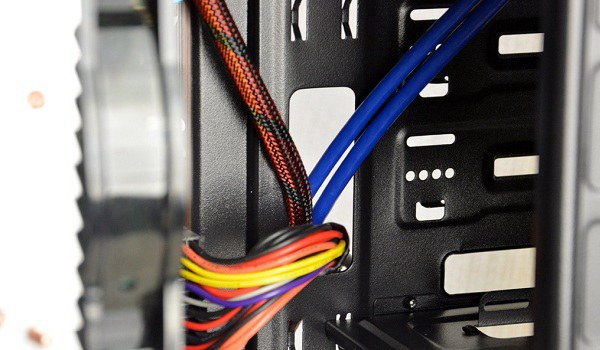

机箱前面板提供了2个usb3.0接口，对应的供电线路是两股蓝色的线，很容易找到。走线统一到cpu、主板供电走线的那个孔洞上，这也为后面的绑扎线路提供方便。
机箱还提供了前置读卡器，插针有中英文标示
该机箱提供了读卡器插槽算是一个亮点，不过读卡器插针相信很多朋友都没听说过。其实读卡器供电接口和usb2.0接口相同，我们随便在主板上选择一个usb供电接口即可。

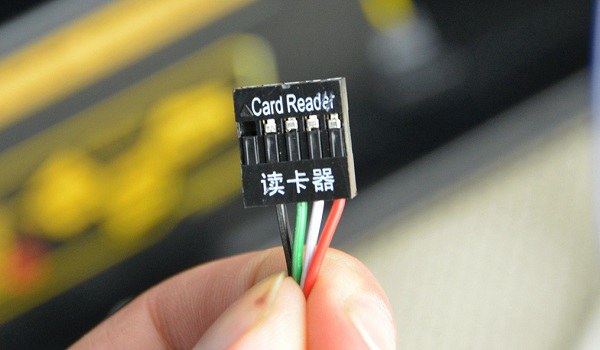

读卡器插针（同usb2.0）

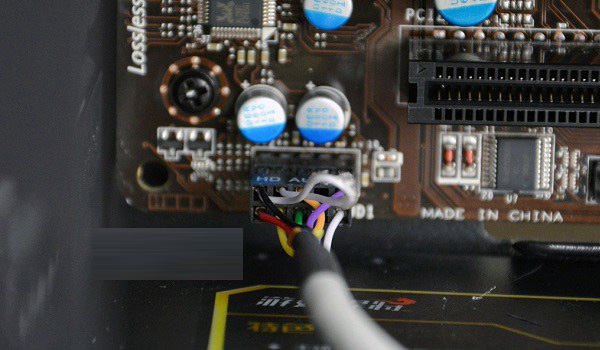

前置音频接口（对应主板上jaud1）
三条跳线，包含机箱中的usb3.0跳线都从主板下面穿过
耐心完成前置面板插针，用扎带固定完成
机箱前置面板的跳线可能是新手最头大的部分，其实绝大部分front panel这个部分的插针设计都采用了相同的标准，很多经常攒机的diy玩家应该都能手到擒来。
在这里主板上虽然并没有具体表明，我们只需要简单的翻阅主板说明书就可以一一对应，其中要留意插针的正负极有区分，这一点每次装机都会特别提醒，这里就再不厌其烦的唠叨一遍。
最后usb3.0、读卡器、音频、前置面板接口的供电线路都汇总在一起，用扎带固定完成。

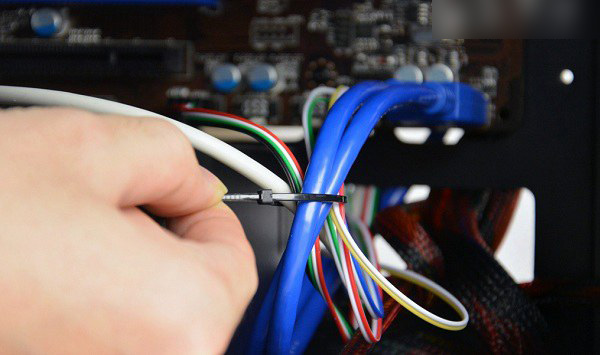

翻过来，背线别忘了绑扎一下

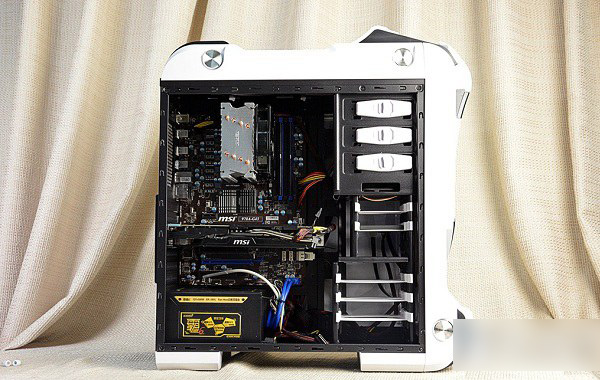

刚才还空空如也的机箱，现在已经满满当当了，如下图所示。
最后装上侧面板，装机正式完成，如下图所示。

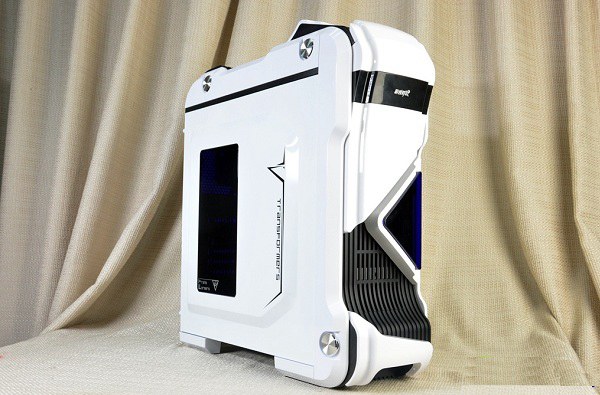

成功完成组装的diy主机
在最后封装侧面板的过程中，我们可以看到机箱侧透的亚克力材质还进行了上色处理，相比一般机箱透明面板的设计，也能避免侧透经过一段时间不耐脏的问题。完成这一步，装机的全过程就正式完结！
当我们将机箱侧面板装好后，即使是有装机经验的玩家，此时也会过得不小的成就感。
虽然当今的diy硬件各个细节部分都做得逐渐人性化，相比十年前的装机来说更简单了，至少在硬件兼容性上（例如cpu散热与显卡、机箱有冲突等等让人崩溃的事），我们基本上不必去担心了。
但在快餐化的生活节奏里，不长的装机时间里，我们可以全身心的投入，相比锤子手机的那种工匠情怀，diy装机虽然看上去是简单的组装，但拿起螺丝刀的感觉还是独一无二的。
