我要评论本文说明了hp proliant ml 系统、dl 系列服务器使用 smartstart 光盘配置阵列卡过程。 进行测试的机器为 ml370 g3 ,加的阵列卡为 smartarray 642 阵列卡,本测试文档可以适用与 ml(外加阵列卡) 和 dl(机器集成的阵列卡) 系列的服务器，使用的导航光盘为 smartstart 7.3 cd 。

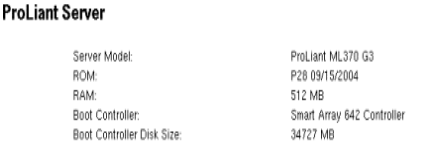

1. 机器的配置信息
2. 使用导航光盘启动服务器，出现提示同意信息后，选择同意，进入下图的界面。点击页选框的"maintenance"，然后点击"launch array configuration utility...>"，即可进入阵列卡的配置。

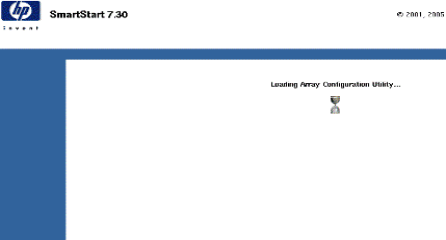

3. 进入阵列卡的配置程序 array configuration utility,简称 acu，加载阵列卡配置程序。

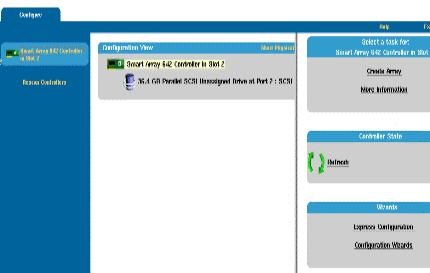

4. 进入到阵列卡的配置界面。左侧列出检测到的阵列卡，中间列出阵列卡的信息，右侧配置阵列卡。
图示的左侧列出检测到控制卡为：smart array 642 controller in slot 2。如果点击下方的 rescan controllers，可以重新搜索控制器。
中间列出控制器的详细信息。smart array 642 controller in slot 2，当前机器的硬盘为 36.4 gb。
右侧选项为
· create array：创建阵列
· refresh：刷新
· express configuration：快速配置
· configuration wizards：使用配置向导进行阵列的配置

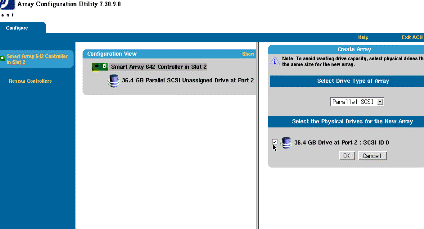

5. 选择右边的"create array" 来创建阵列,选择需要加入到阵列的硬盘

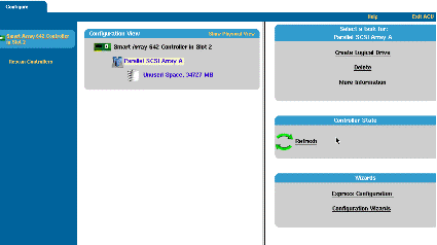

6. 选择"ok" 出现的的界面,能看到,已经把硬盘加到"array a" 中,空间的大小为"34727 mb"
同时,可以在右边看到新的三个选项"create logical drive","deletet", "more information"
选择"create logical drive"

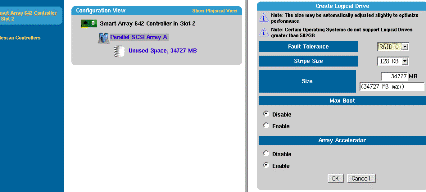

7. 进入到"create logical drive" 的界面,可以看到最右边出现做阵列的一些设置，都选为默认设置。
· fault tolerance: raid 的级别为 raid 0
· stripe size : raid条带化的大小:128 kb
· size: 阵列第大小
"max boot" 有两个选项 a: disable b: enable 最大的引导空间
"array accelerator" 有两个选项 a: disable b: enable 阵列加速器设置
8. 选择"ok",提示"save"保存。

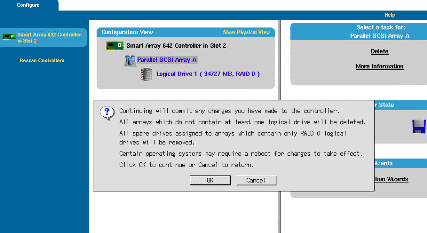

9. 选择"save" ,保存,出现的提示信息。

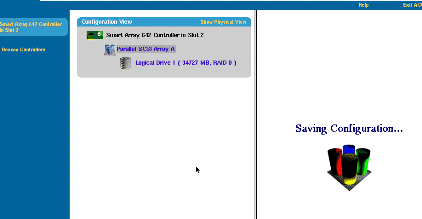

10:选择"ok",正在保存配置信息

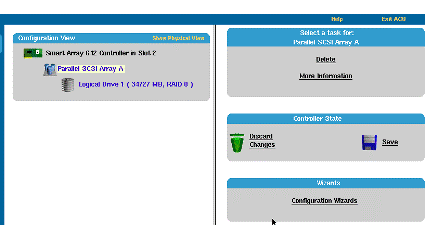

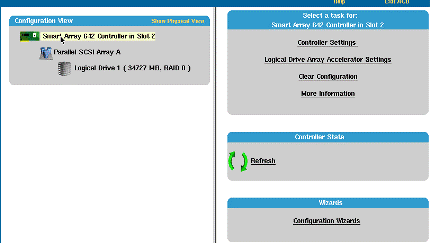

11. 保存完出现的界面。阵列卡配置到此完成了，后面为查看配置信息。
12. 进入"controller settings"的界面,可以看到四个选项，依次为：
· expand priority：扩展优先权
· rebuild priority：重建优先权
· cache ratio：读写比例
· surface scan delay：搜索的延迟时间

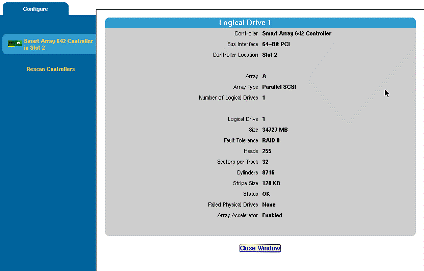

13. 选择"logical drive 1(34727 mb,raid 0),选择 "more information",可以看到配置阵列的详细信息
