二、拆解
努比亚快充3.0 拆解难度非同一般,难度最高为5星★★★★★的话,努比亚这款难度应该可以说是6星★★★★★★。不能无损、不能复原,小伙伴不要手贱去拆。

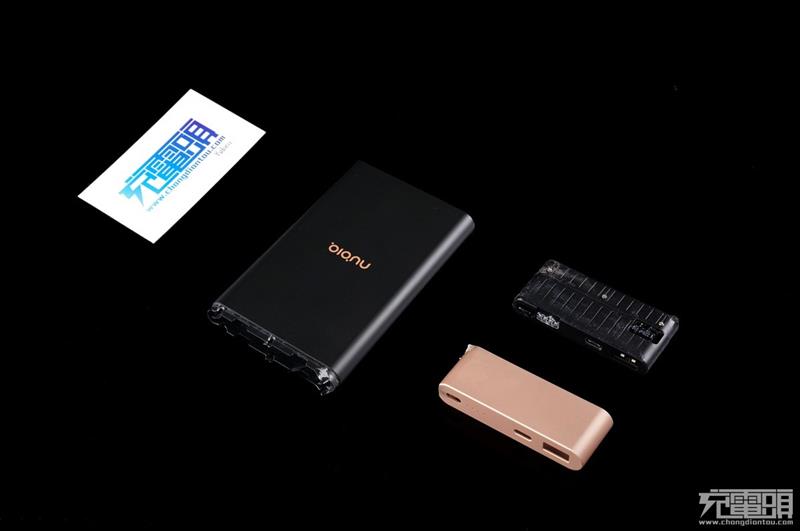

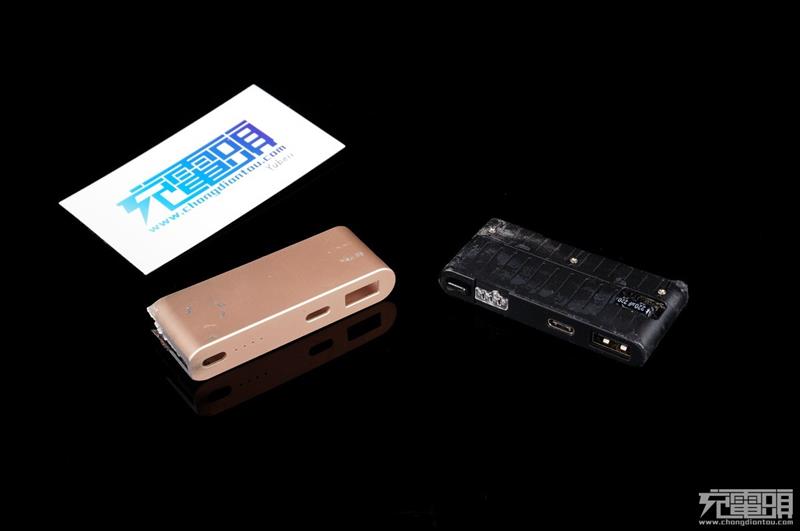

金属头部,里面是塑料框架,pcb用螺丝固定在塑料框架中,然后塑料框架外表涂满胶水后,插入金属头部内,所以拆解难度极高。
pcb正面一览。

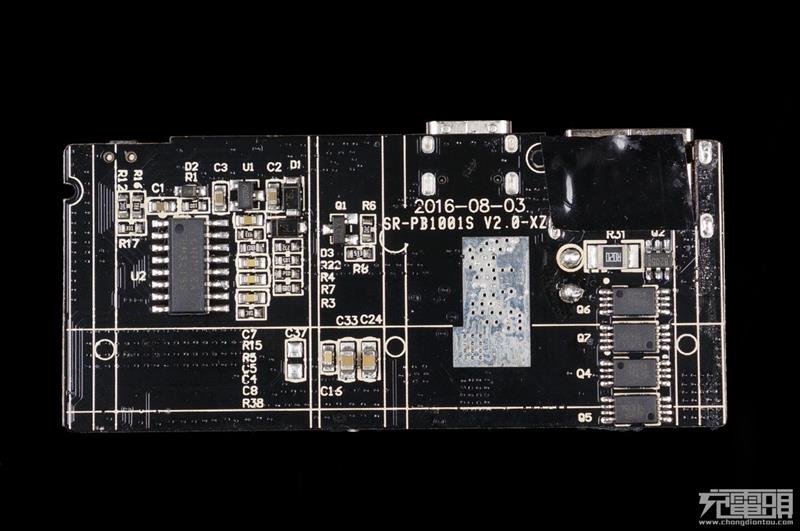

pcb背面一览。

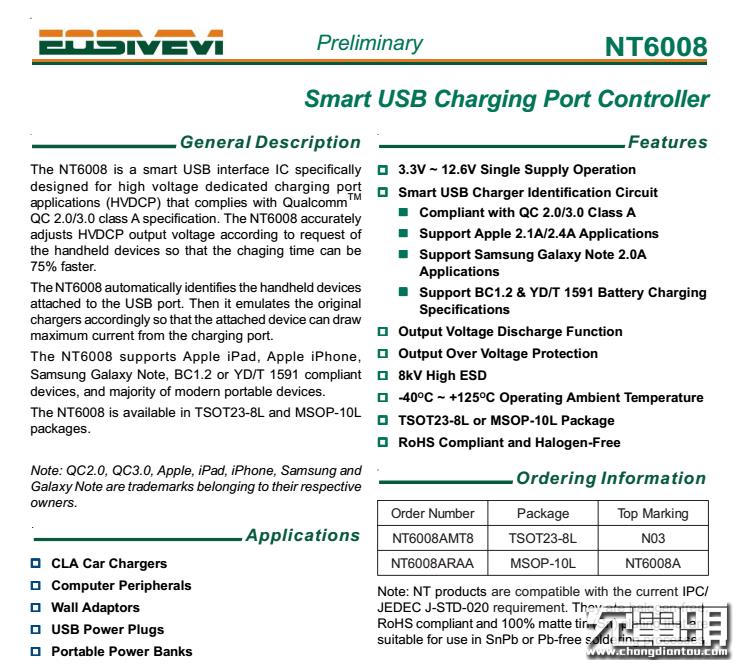

台湾曦威eosmem 出品的快充握手识别芯片 nt6008,是首批通过高通qc3.0认证的识别芯片,同时亦可以支持苹果设备正确识别达到满速。

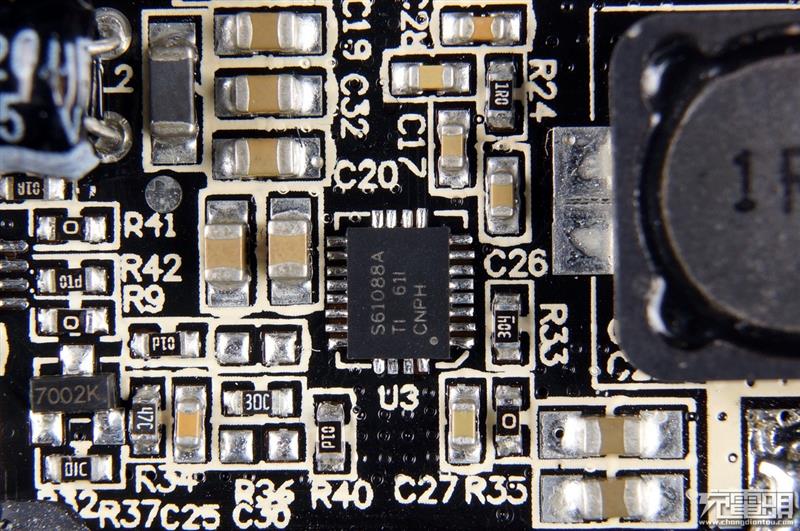

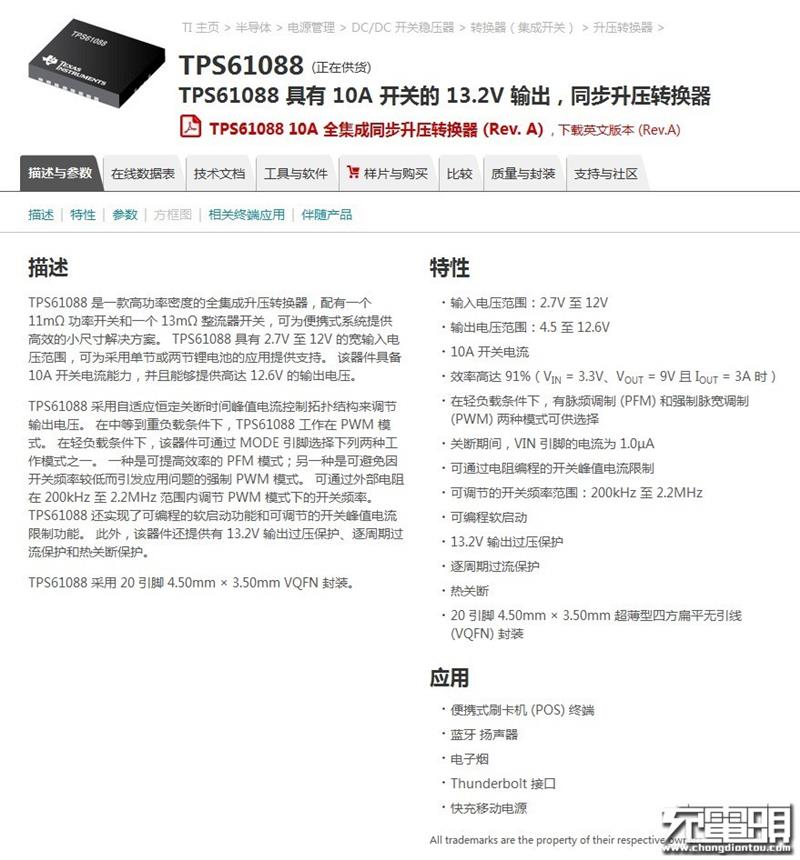

美国德仪ti tps61088 同步整流升压芯片。这颗芯片采用20脚的vqfn进行封装,配有一个11mω功率开关和一个13mω整流器开关。输入也就是电池端支持单锂2.7v~多锂12v,输出电压范围4.5v~12.6v,5v9v12v通吃。具有10a的开关电流能力。查看下面的官方pdf效率值表,5v/9v/12v 在2a时都可以超过91%的板端效率值,甚为恐怖。是一颗高集成度超高效率低阻值的同步整流升压芯片。

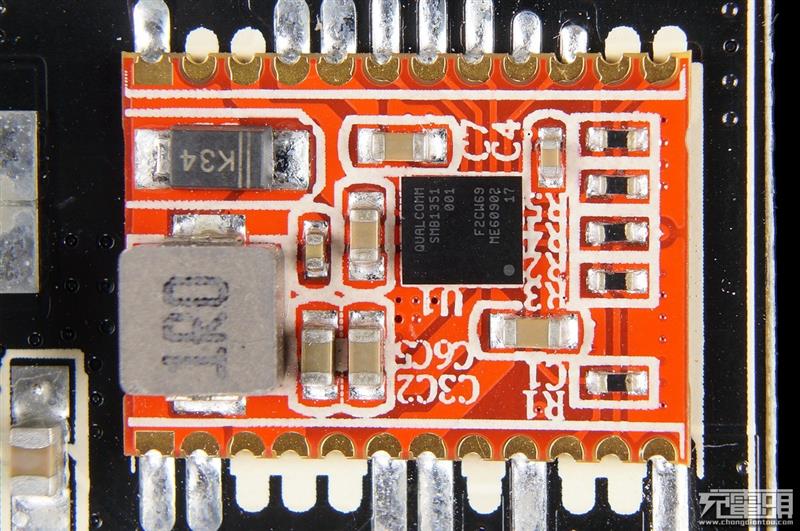

高通原厂qc3.0方案 smb1351 小邮票板,曾几何时想通过qc3.0认证必须使用他,不少业内工程师都在钻研这块小邮票以便开发出更多qc3.0方案芯片。

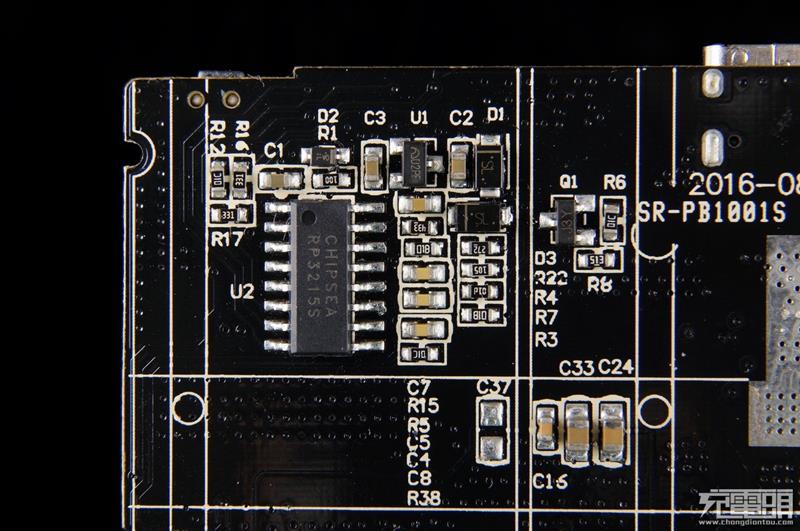

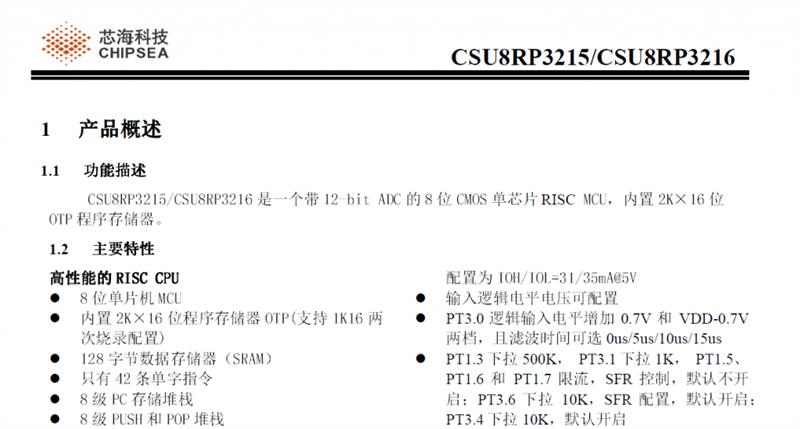

单片机来自chipsea芯海科技,型号为csu8rp3215。
此处该芯片做系统主控mcu,负责移动电源板子所有输入输出检测,各电路单元控制,安全保护,库仑计电量精确显示(目前移动电源上最高阶的电量精确显示技术),还有要和高通smb1351通信控制充电等 。值得一提的是该芯片还支持type-c输入协议,使用苹果的usb pd适配器可以给这款移动电源充电。

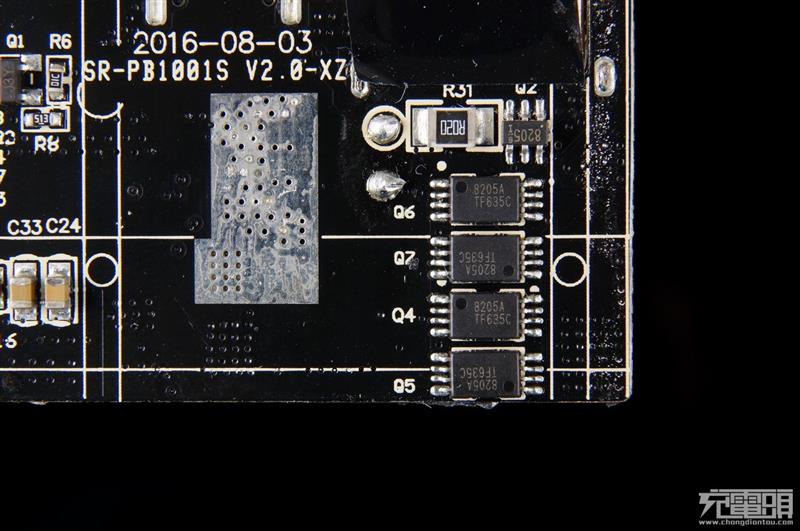

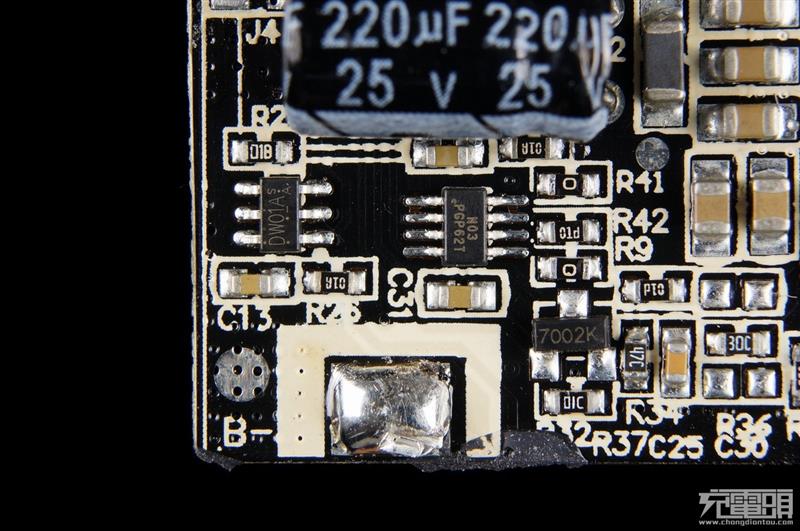

4颗8205a搭配背面的dw01组成电池保护板。
