5A的过电流能力到底如何?华为Mate 9原装Type-C数据线拆解

2016年11月10日 diy组装 我要评论
5A的过电流能力到底如何?华为Mate 9原装Type-C数据线拆解快充时代各家手机厂商都有法宝,市面上有不下5种快充协议,其中华为&荣耀系列一直使用自己的海思FCP快充(9V2A),最近推出的年度旗舰Mate 9更是配备了5A大电流充电协议HUAWEI SuperC... 16-11-10

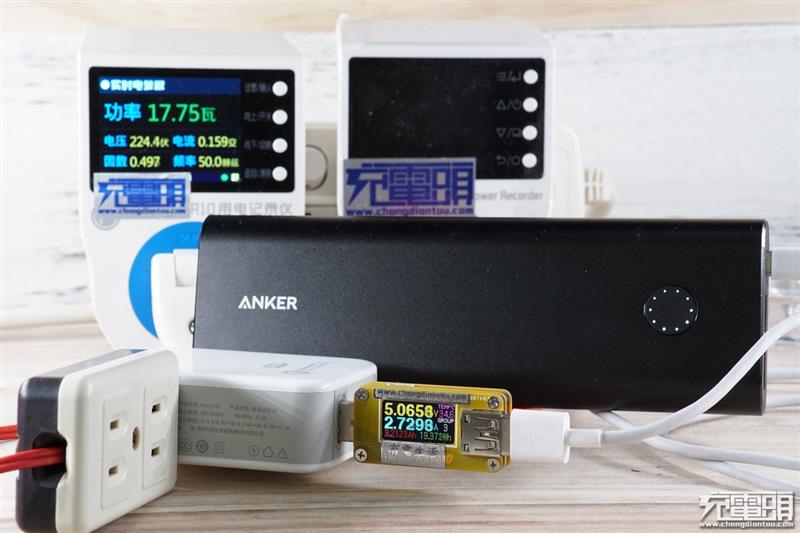

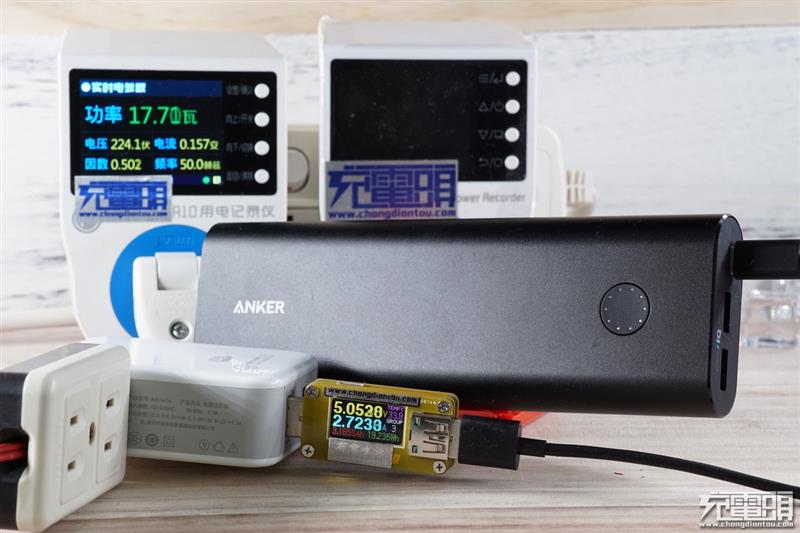

先用华为自家的短线充anker,type-c输入,这款电源没有线补,移动电源又是吃电压的,之前测试充电,内阻大一点的线直接是1.2a左右充电,这根短线可以2.72a,电压5.0520v  几乎满速充电。

换mate长线,一样的2.72a,电压 5.0658v,比短线降压还小。

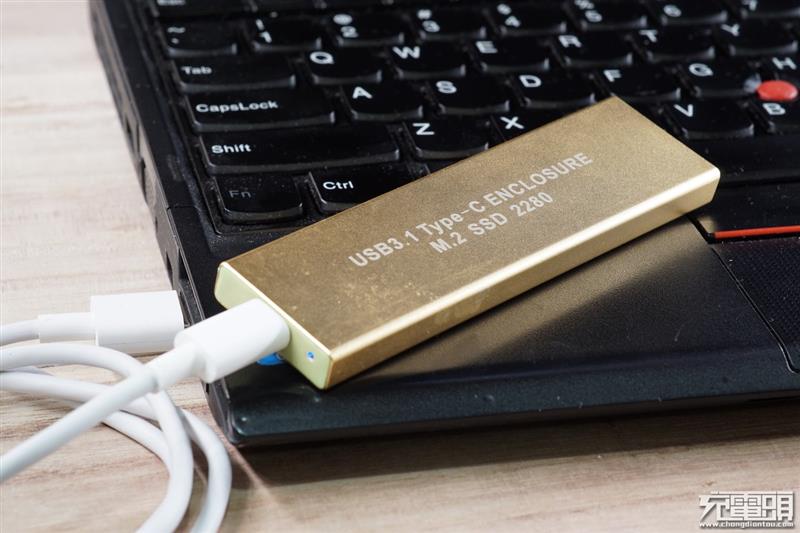

方便的连接type-c接口的u盘。

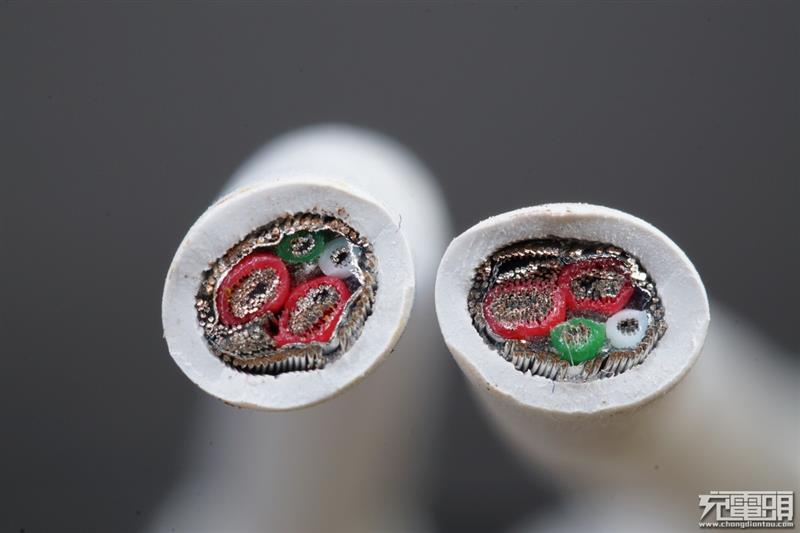

直接拆线,线材横截面,发现两根粗壮的二红线,几乎占了整根线的一半,应该是为了保证大电流通过

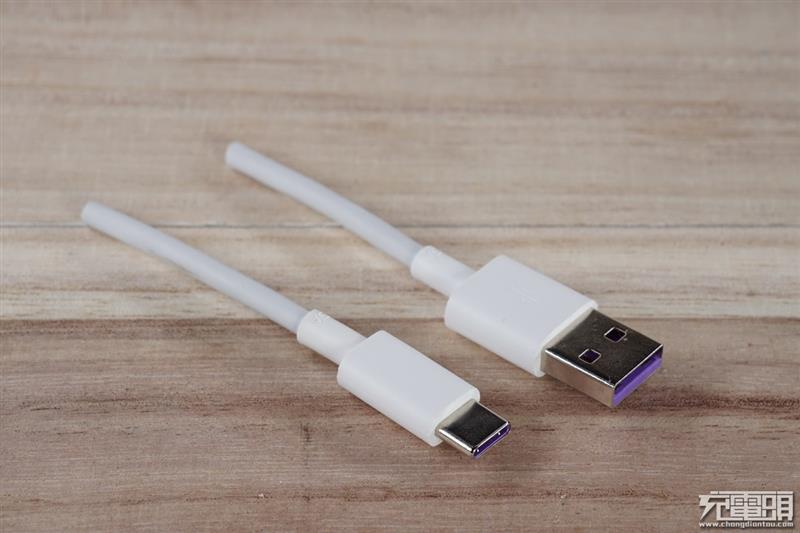

两端剪断。

先拆type-c头。

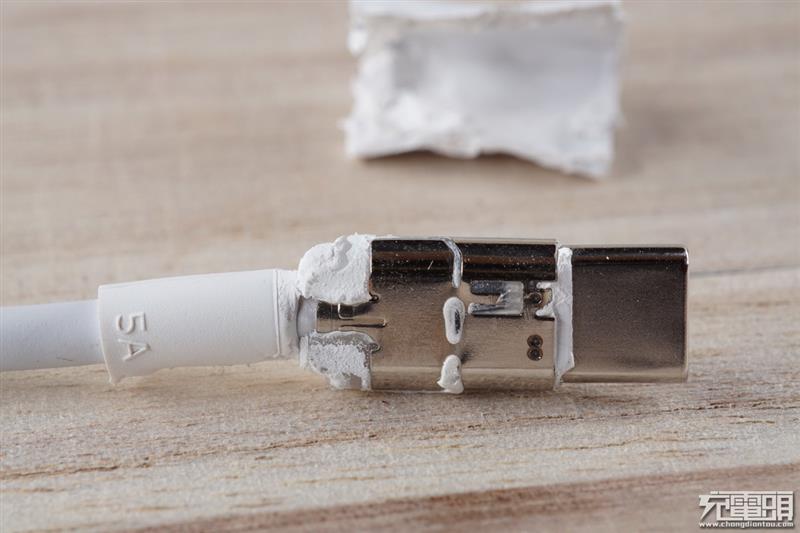

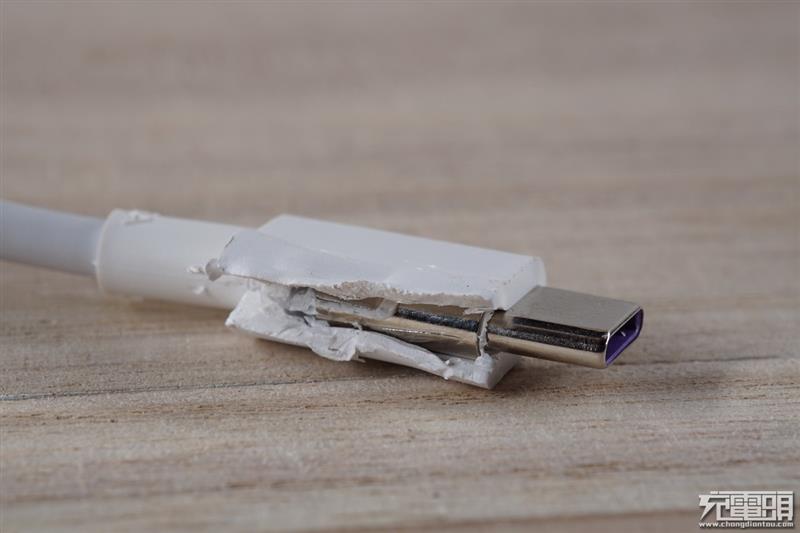

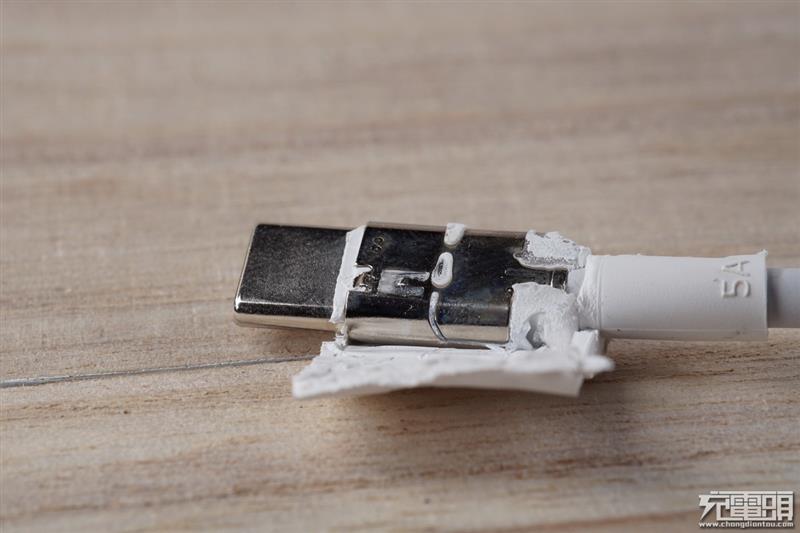

手柄位置的胶剪开,里面是钢套,这种结构类似苹果lightning的线材做法,在其他线材中较少见到。

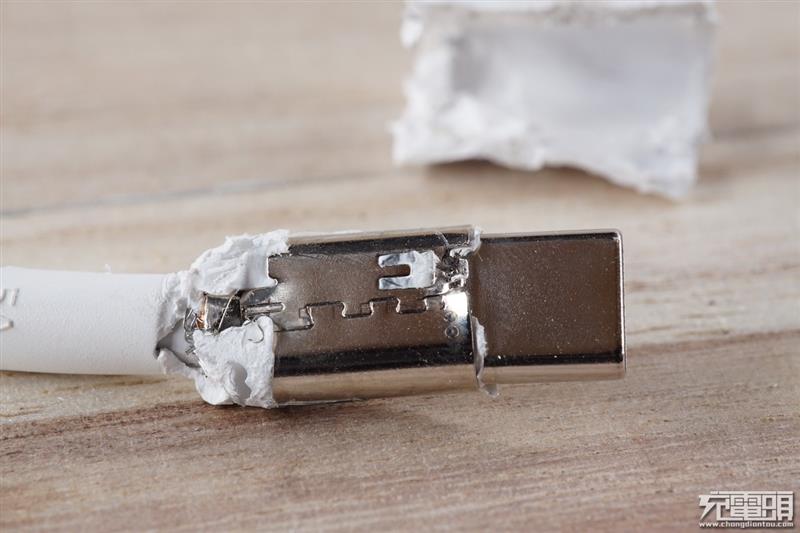

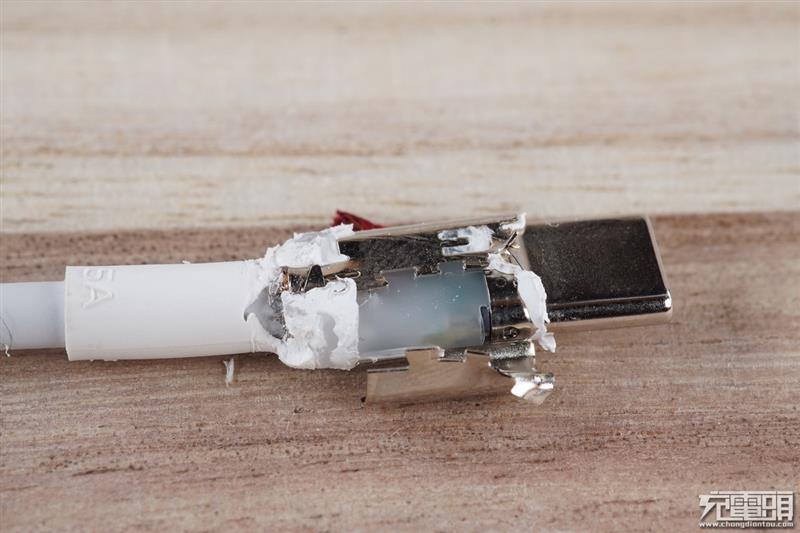

另外一面,铆接的钢套,看起来很结实。

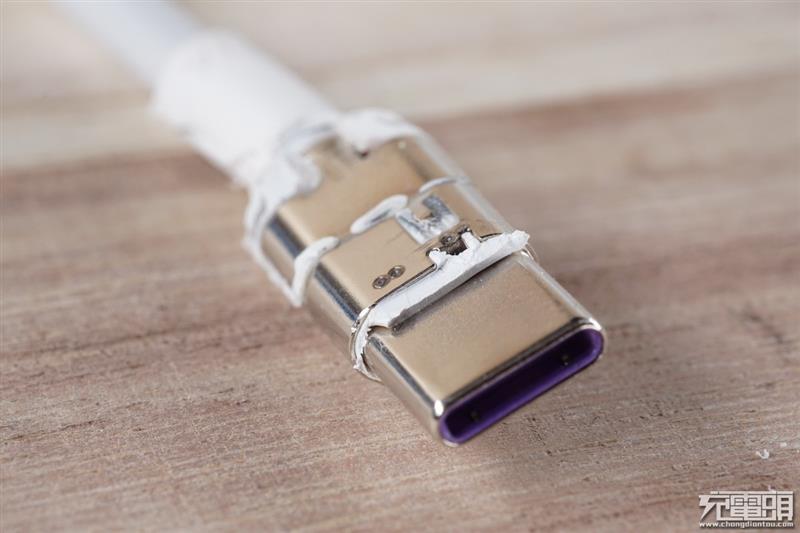

结构焊点的工艺非常高,不愧是大厂出品。

钢套焊接在c插得头部两层结构。

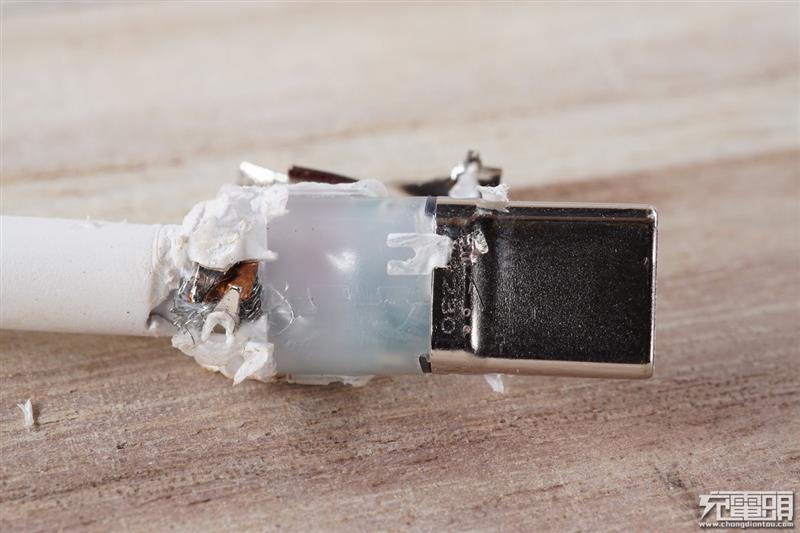

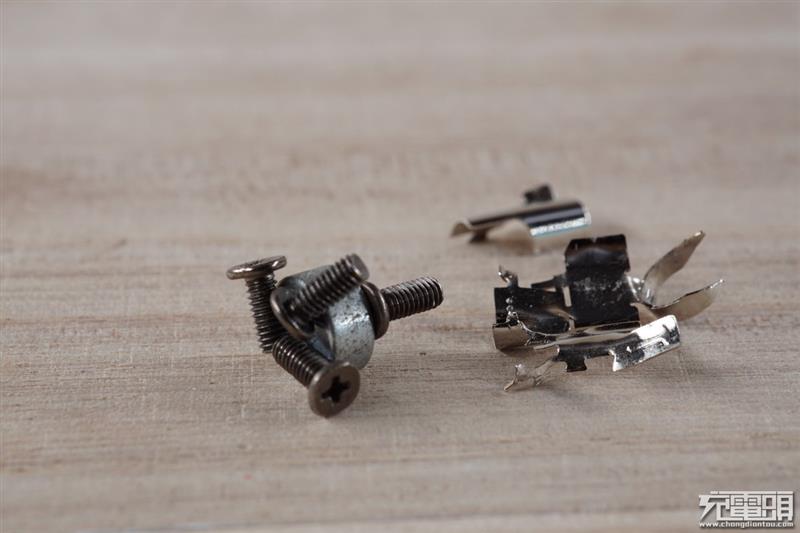

拆掉钢套,里面是灌的硬胶,多一种加强结构,也是保护里面的pcb。

钢套都拆掉,整个乳白色的硬胶填满的。

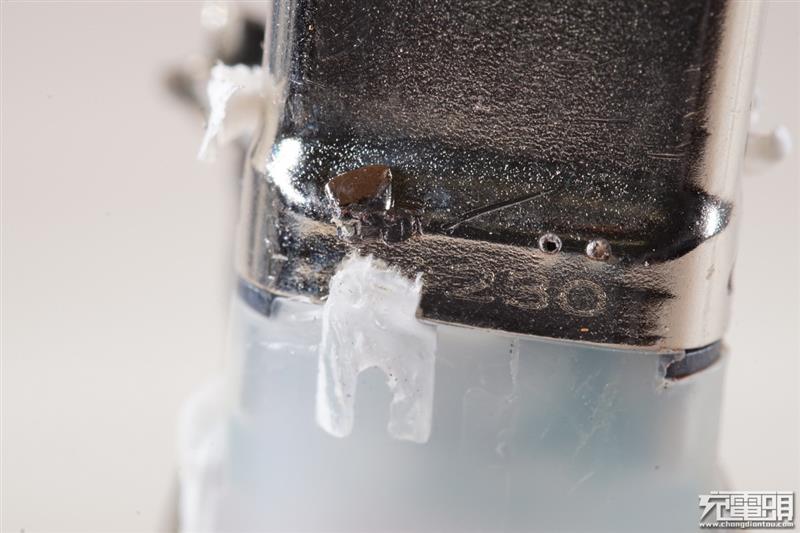

头部镭雕有字230。

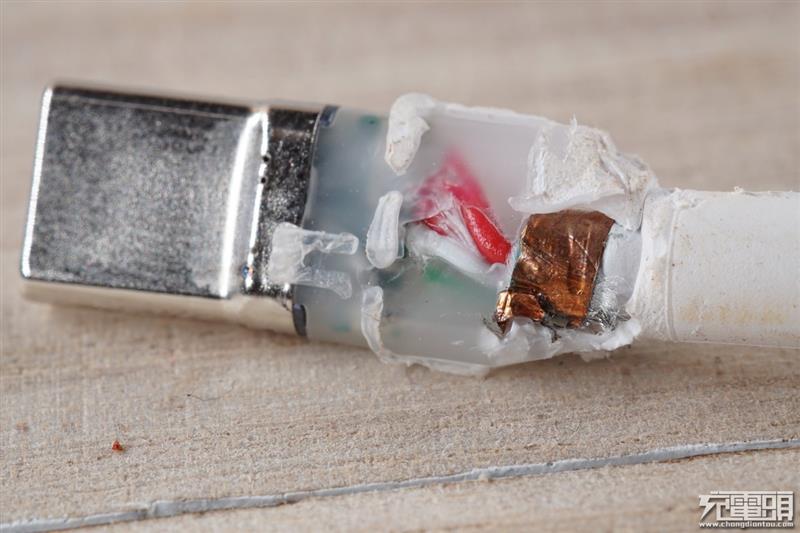

包有一圈铜箔。

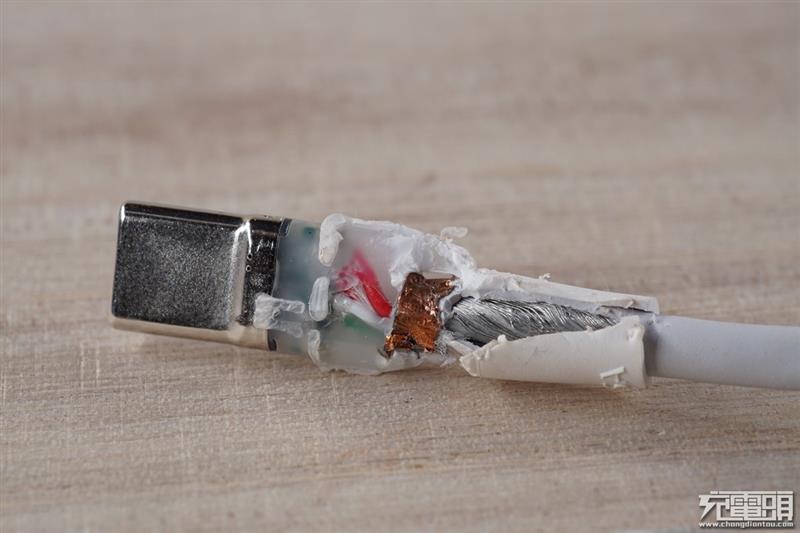

破开套管,里面是屏蔽层铜箔在尾部绕了一圈。

钢套没啥磁吸。

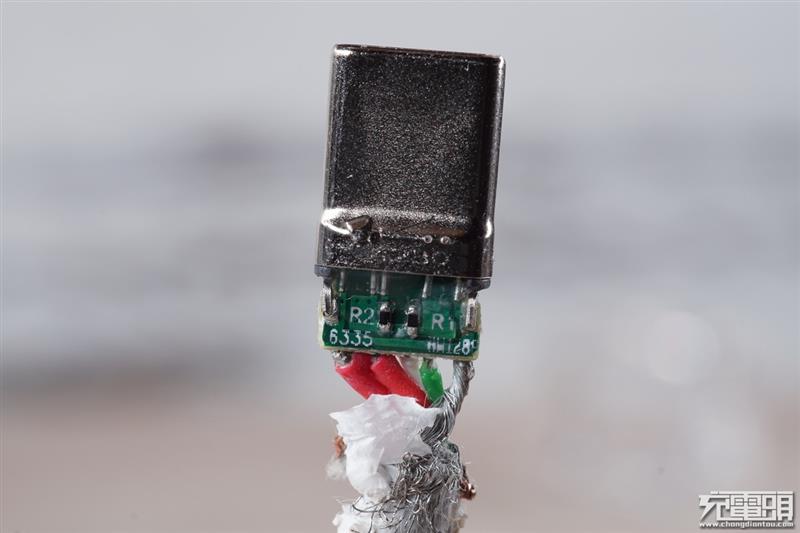

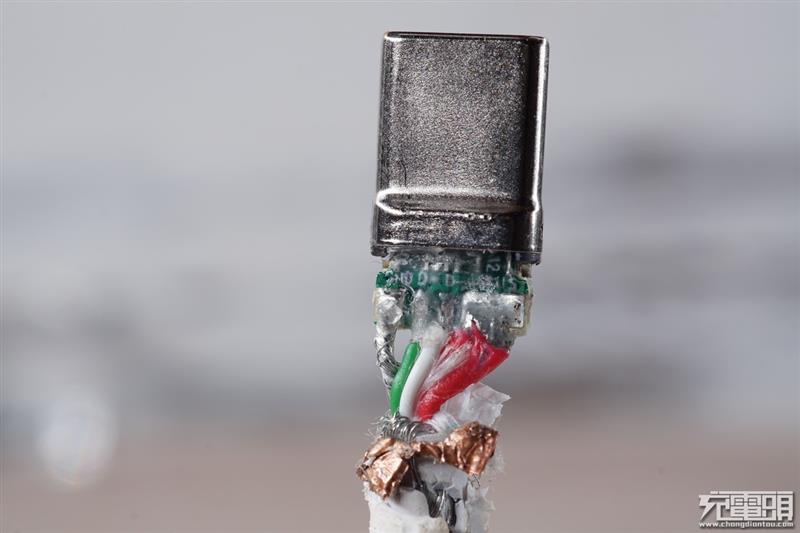

清理掉硬胶,看到四根焊线,红色线的焊盘很大,几乎占了接近一半,gnd也是很粗。

从另外一面看到红线是两根焊接在一起的。

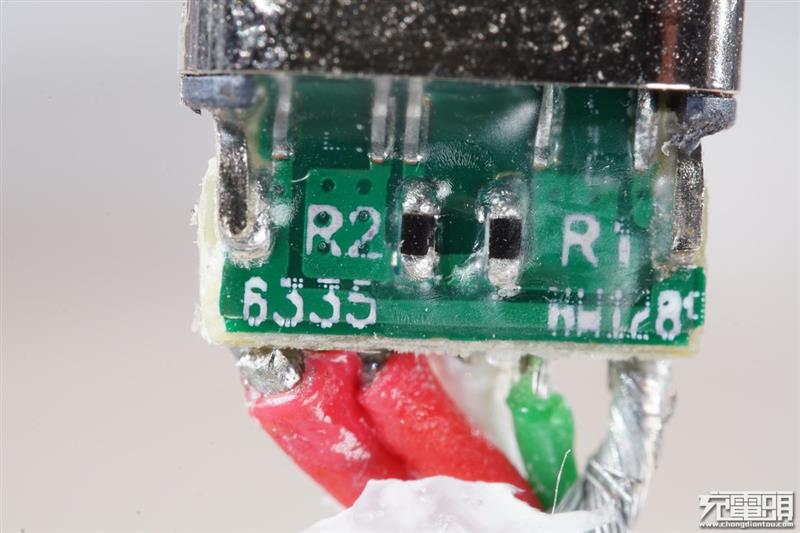

pcb上面r1 r2两个电阻

另外一面pcb细节,表面一层胶水。
