广达TW3无CPU供电维修图解_显示器

客户拿机器来说是当内存，上电检测电流0.6a—0.5a跳变，换内存无用。

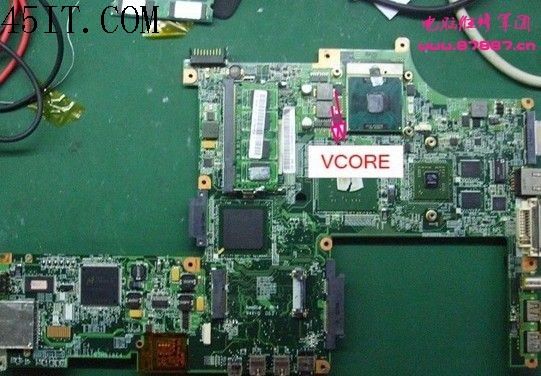

拆机，由于为nvidia显卡，怀疑是显卡不良，量显卡到北桥各耦合电容阻抗均ok，再次上电发现显卡较烫，而cpu无温度。量vcore，果然无！

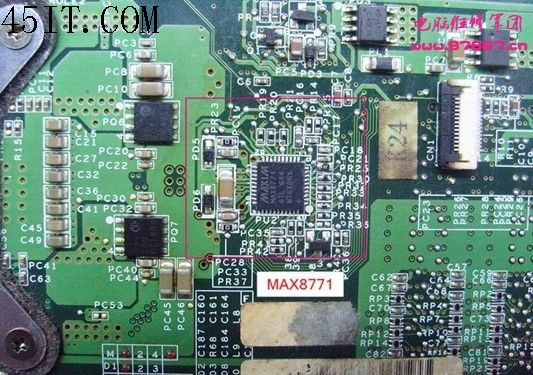

此板是由max8771组成的vcore供电电路

此板max8771电压输出为0，怀疑max8771没有正常工作，查其供电，第19pin vcc 第25pin vdd输入电压ok，查第38pin shdn 使能控制端，此板shdn端由hwpg信号经pr42 0欧姆电阻得到，量其ok！//本文转自www.jb51.net代码网

此时，max8771供电ok，开启信号ok，第11pin ref脚应有2v基准参考电压，测量无，怀疑max8771本体不亮，更换后故障依旧。

此时查max8771 检测及其辅助电路，自举电路、电流检测反馈电路均ok。
后量到第8pin ton脚为max8771开关频率控制端，此电路由vin经pr25 200k电阻输入max8771第8pin

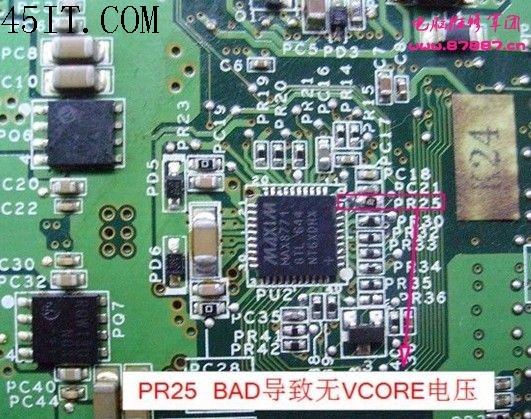

实测第8pin 电压为0v，于是断电量pr25的电阻值，量为无穷大！pr25损坏导致vin电压输入max8771 ton脚出现问题

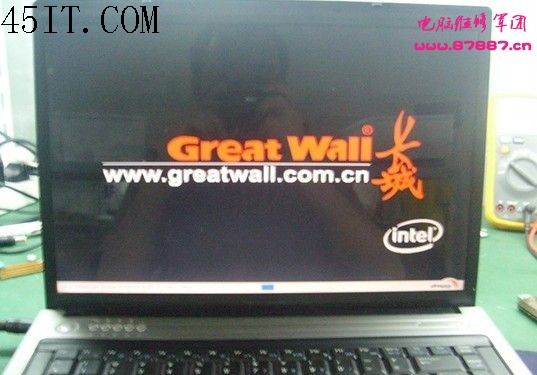

从料板找一表面文字为204的大电阻代替了200k的小电阻，测vcore正常！点亮ok，此板修复。

总结：此板由于max8771 ton 脚频率设置端出问题，导致无vcore，在维修时，我们不要漏查一些辅助电路，或检测电路
