ATI 3850跑2B维修一例
2010年09月08日
•
显示器
•
我要评论
ATI 3850跑2B维修一例今天正好接客户一片ATI的3850不显的显卡，拿到售后经测试说GPU损坏，收费180于是转接到我这，拿到卡后仔细看了一下外关，然后测试无短路，上机测各项供电核心1.3v显存2V.... 10-09-08
今天正好接客户一片ati的3850不显的显卡，拿到售后经测试说gpu损坏，收费180于是转接到我这，拿到卡后仔细看了一下外关，然后测试无短路，上机测各项供电核心1.3v显存2v .这几项电压正常输出说明pwm工作是正常的，dca1.8v也正常。由 于此卡到2b会报警然后正常跑码，说明没有找到bios信息，于是拆下风扇测bios引脚 1脚接的是上拉电阻 2 5 6是gpio 分别测对地阻值发现2脚对地577，而5，6脚对地477明显不正 常顺着2脚走线进一个330排阻，打值不正常拆下排阻测对地阻一切正常，从料板上拆件换上对地阻值正常，上机测试ok。

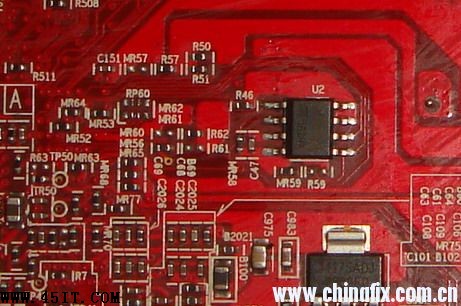

下面上图说明rp60就是330排 阻，rom芯片为25p05vp
rp60上拉排阻

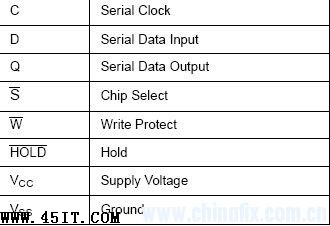

1脚芯片选择cs 6脚时钟-clk 以及5脚数据输入-sdi 2脚数据输出-sdo
当sdi sdo脚位上330 电阻损坏后。导致无法将寻址信息送到bios。。。。导致读取bios失效。导致检测不到显卡。 u" `2 c- p7 w2 x% b
cs脚片选低有效 clk上升沿下降沿读取数据。1脚会有一个上拉的电阻测试的时候得拆下测比较准确
上图继续说明'
